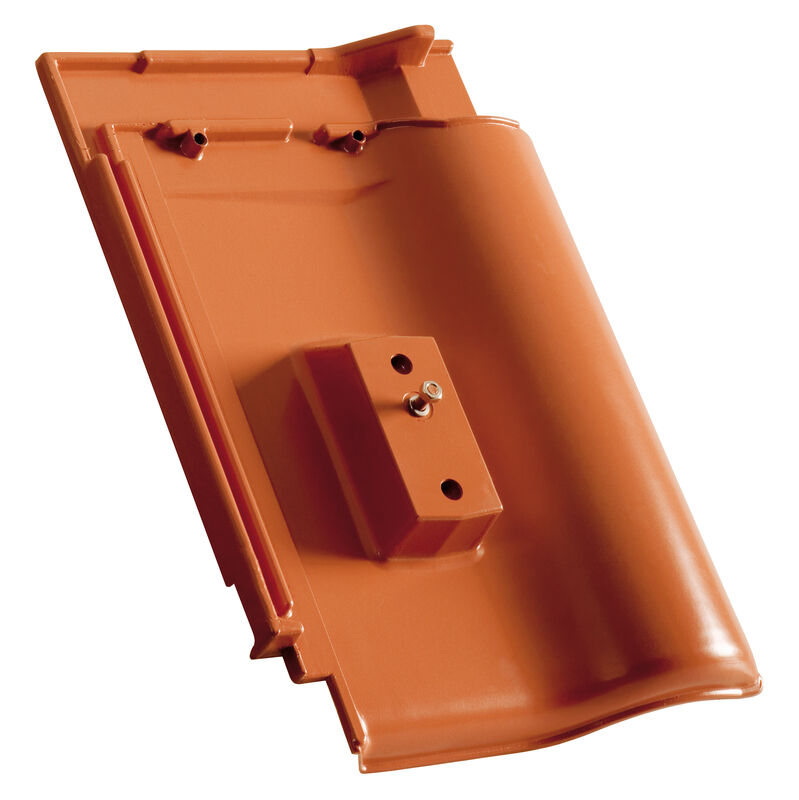

MAGNUM naturrot

MAGNUM

Der wirtschaftliche Megaziegel.

  • Hohe Wirtschaftlichkeit dank Megaformat
  • Vereinigung von Größe und Qualität ohne Kompromisse durch Premiumtechnologie
  • Fugenlose Überdeckung und optimales Strömungsverhalten
  • Drei stabile Aufhängenasen sorgen für einen sicheren Halt und für eine zuverlässige Umlüftung der Dachlattung
  • Die Verfalzung, Wasserführung und der besonders günstige cw-Wert machen MAGNUM zu einem hervorragenden Ziegel, der sowohl für sehr flache als auch für sehr steile Dächer geeignet ist
  • Durch die „Labyrinth-Technik", mit fünf speziell geformten und besonders ausgeprägten Seitenrippen, wird das Eindringen von Regenwasser selbst bei starkem Wind verhindert

Hinweis: Bei diesem Modell erfolgte eine Farbumstellung beim Farbton NUANCE schieferton. Weitere Infos finden sie hier: Sortimentsinfos

naturrot
naturrot
NUANCE kupferrot engobiert
NUANCE kupferrot engobiert
NUANCE schieferton engobiert
NUANCE schieferton engobiert
NUANCE schwarz engobiert
NUANCE schwarz engobiert
NUANCE schwarz matt engobiert
NUANCE schwarz matt engobiert

Technische Daten

Größe (ca.)357 x 495 mm
Deckbreite min. (ca.)295 mm
Deckbreite i.M. (ca.)296 mm
Deckbreite max. (ca.)297 mm
Decklänge min. (ca.)390 mm
Decklänge i.M. (ca.)400 mm
Decklänge max. (ca.)411 mm
Ziegelbedarf min. (ca.)8.2 Stück/m²
Ziegelbedarf i.M. (ca.)8.5 Stück/m²
Ziegelbedarf max. (ca.)8.7 Stück/m²
Gewicht je Stück (ca.)4.9 kg/Stück
Gewicht je m² (ca.)41.7 kg/m²
Gewicht je Palette (ca.)848 kg
Stück je Minipack4 Stück
Stück je Palette168 Stück

Einsatzbereiche

Zusatzmaßnahmen nach CREATON Herstellerangabe
16 °Regeldachneigung CREATON DE in Kombination mit Zusatzmaßnahmen nach Herstellerangaben
≥ 16 °Ausführung einer Unterspannung/Unterdeckung verklebt ohne Nageldichtung, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥ 14 °Ausführung einer Unterspannung/Unterdeckung verklebt ohne Nageldichtung, mögliche CREATON Produkte: DUO longlife ND extra
≥ 14 °Ausführung einer Unterspannung/Unterdeckung verklebt mit Nageldichtung, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥ 12 °Ausführung als regensicheres Unterdach, mögliche CREATON Produkte: DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥ 10 °Ausführung als wasserdichtes Unterdach, mögliche CREATON Produkte: QUATTRO longlife extra
- Ausführung als wasserdichtes Unterdach in 7° Sonderlösung verschweißt, bitte gesonderte Verlegerichtlinien beachten, mögliche CREATON Produkte: QUATTRO longlife extra

Verlegehinweise

  • Die dargestellte technische Zeichnung ist nur ein Konstruktionsbeispiel.
  • Laut dem Regelwerk des ZVDH soll bei Ortgangziegeln der Abstand zwischen Innenkante Ortganglappen und Außenkante Giebelwand bzw. Außenkante Bekleidung mindestens 1 cm betragen.
  • Bei den Vorgaben zu den Ausführungen des Unterdaches handelt es sich um CREATON Herstellerangaben, die von den Vorgaben nationaler Regelwerke (wie bspw. ZVDH, ÖNORM oder SIA-Normen) abweichen. Daher empfehlen wir Ihnen eine Abstimmung und schriftliche Einzelvereinbarung zwischen Ihnen als ausführendem Dachhandwerker und dem Endkunden bzw. Eigentümer der Immobilie. Diese dient der vertraglichen Absicherung beider Parteien, ergänzend zur Leistungsvereinbarung. Eine Vorlage einer solchen Einzelvereinbarungen finden Sie in den CREATON Musterschreiben zu jedem Tondachziegel- und Betondachsteinmodell unter www.creaton.de, www.creaton.at, oder www.creaton.ch
  • Bitte berücksichtigen Sie das Musterschreiben für die Regeldachneigungen CREATON.

LAF-/FLA-WERTE

LAF-/FLA Werte in mm mit FALZ für 30x50-Lattung
Bedarf Firstziegel (ca.)DN10°15°20°25°30°35°40°45°50°55°60°
PF 2.5 Stück/lfmLAF1101101101001001009090909090
PF 2.5 Stück/lfmFLA10095908070605040302010
LAF-/FLA Werte in mm mit FALZ für 40x60-Lattung
Bedarf Firstziegel (ca.)DN10°15°20°25°30°35°40°45°50°55°60°
PF 2.5 Stück/lfmLAF1101101109595958580757575
PF 2.5 Stück/lfmFLA1101051009080706050403020
LAF-/FLA Werte in mm mit FALZ für 50x50-Lattung
Bedarf Firstziegel (ca.)DN10°15°20°25°30°35°40°45°50°55°60°
PF 2.5 Stück/lfmLAF1051051059090857570656560
PF 2.5 Stück/lfmFLA12011511010090857565605050
