MOTIO (L-Profil)

Einfach pur drauf.

Der natürlicher Rohstoff ermöglicht eine Gebäudehülle aus nachhaltig-zertifizierten Materialien

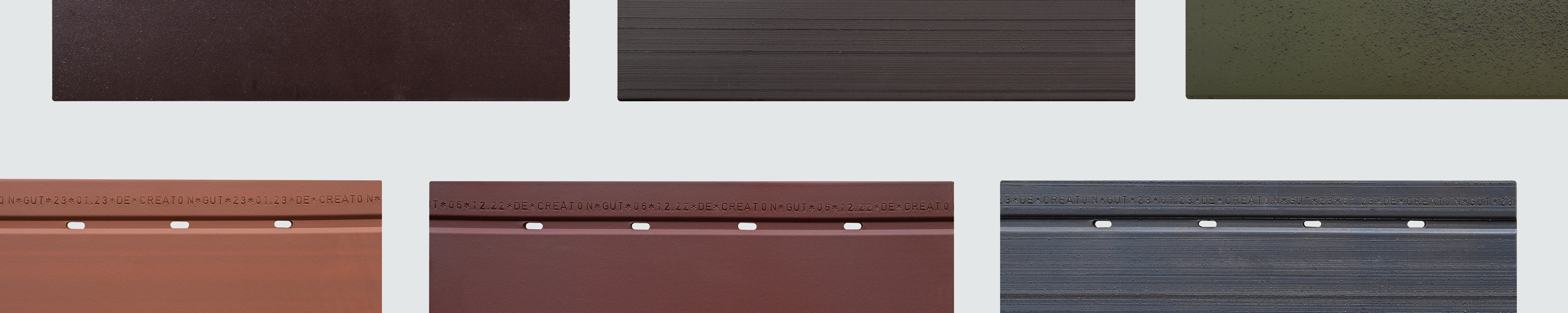

Große Farb- und Oberflächenvielfalt ideal für die Gestaltung individueller Wohnobjekte
Langlebige Oberflächen mit geringem Pflegeaufwand: wetter- und UV-beständig
Material- und windsoggeprüft
Tonfassade dient als zusätzlicher Brandschutz
Einfache Montage ohne neue Verlegetechnik möglich

ZUBEHÖR

Neben dem MOTIO Fassadenziegel erhalten Sie bei uns für eine sichere Montage die Fassadenbahn TRIO longlife extra, das Fassadenklebeband FKB und die CREATON Schraube V2A 4,5 x 50 mm inkl. EPDM-Dichtring. Weiteres Zubehör, welches je nach Gebäude individuell ist, ist über unsere Partner erhältlich:

EJOT
Partner für das CROSSFIX® Unterkonstruktionssystem inkl. aller Verankerungs-, Verbindungs- und Befestigungselemente

Ansprechpartner:
Über folgenden Link finden Sie Ihren persönlichen Ansprechpartner:
www.ejot.de/bau/kontakt/building-fasteners

Kantmeister
Partner für jegliche Anschlussbleche und Sonderlösungen

Ansprechpartner:
Jannis Neeb
Tel. 06432 8009991
E-Mail: j.neeb@kantmeister.de

Oder schreiben Sie eine E-Mail mit Ihrem Anliegen an creaton@kantmeister.de

Technische Daten

Größe (ca.)	400 x 200 mm
Deckbreite min. (ca.)	400 mm
Deckbreite i.M. (ca.)	400 mm
Deckbreite max. (ca.)	400 mm
Decklänge min. (ca.)	110 mm
Decklänge i.M. (ca.)	130 mm
Decklänge max. (ca.)	150 mm
Ziegelbedarf min. (ca.)	16.7 Stück/m²
Ziegelbedarf i.M. (ca.)	19.2 Stück/m²
Ziegelbedarf max. (ca.)	22.7 Stück/m²
Gewicht je Stück (ca.)	2.45 kg/Stück
Gewicht je m² (ca.)	40.9 kg/m²

Verlegehinweise

Gut kombiniert mit unserem Zubehör für eine sichere Fassadenmontage: MOTIO zusammen verlegt mit CREATON Fassadenbahn TRIO longlife extra, Edelstahlschrauben mit Dichtung und Fassadenklebeband FKB.
Die Befestigung erfolgt mit mindestens zwei CREATON Edelstahlschrauben 4,5 x 50 mm je ganzer MOTIO Ziegel – inklusive EPDM Dichtung. Damit wird ein sicherer Halt gewährleistet, auch für Schnittstücke.
Bei Verwendung der vorgegebenen Befestigungsmittel können wir einen Windlastwiderstand von 4,9 kN pro m² Fläche entsprechend EN 14437 ansetzen. Andere Befestigungsmittel sind Kundenseitig zu bemessen.
Als Unterkonstruktion gibt CREATON eine 30 x 50 mm oder 40 x 60 mm Holzlattung mindestens der Sortierklasse S10 vor. Für die Konterlatte, welche für die Hinterlüftungsebene erforderlich ist, wird eine Stärke von mindestens 25 mm gefordert. Die Breite der Konterlatte ist entsprechend den Befestigungsmitteln auf der Konstruktion zu wählen.
Der statische Nachweis der Tragfähigkeit der Konstruktion obliegt dem Planer und Ausführer.
