Gutes Klima für volle Funktion – CREATON Entlüftungssysteme



Die zunehmenden Anforderungen an die Wärmedämmung gemäß GEG machen durchdachte Wohnraumlüftungskonzepte immer bedeutender – sowohl im Neubau als auch bei Sanierungsprojekten. Es muss gewährleistet sein, dass Luft und Feuchtigkeit – etwa aus Badezimmern oder Küchen – zuverlässig aus dem Gebäudeinneren abgeführt werden können. Ein funktionierendes Lüftungs-Konzept setzt innovative Dachdurchdringungen voraus, welche durch die Creaton Entlüftungssysteme erfüllt werden.

Das Problem

Kunststoff- oder Metallrohre an einer Lüftungsleitung neigen bei höheren Temperaturunterschieden an der Rohrinnen- und -außenseite zur Kondensatbildung. Dies kann zu Schäden in der Dachunterkonstruktion führen. Bei marktüblichen Lösungen wird der Anschluss des Unterdachs häufig direkt mit dem Dunstrohr verklebt. Dadurch gestaltet sich ein späterer Rückbau oder das Ausdecken des Dunstrohrs nach vollständiger Installation meist sehr aufwendig und erfordert Eingriffe in die Dachkonstruktion.

Unser Lösungssystem

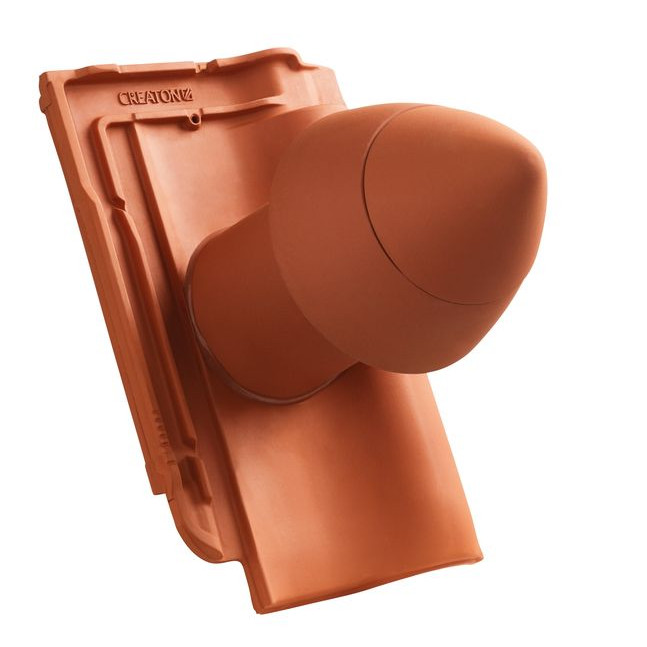

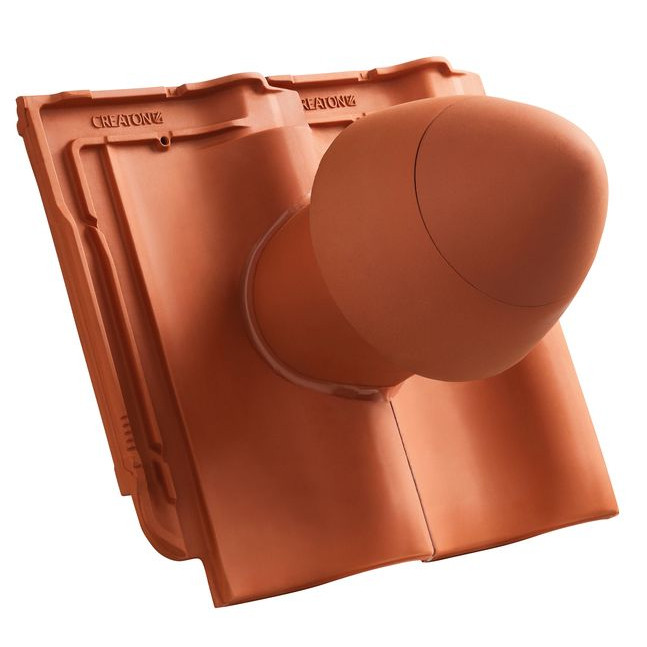

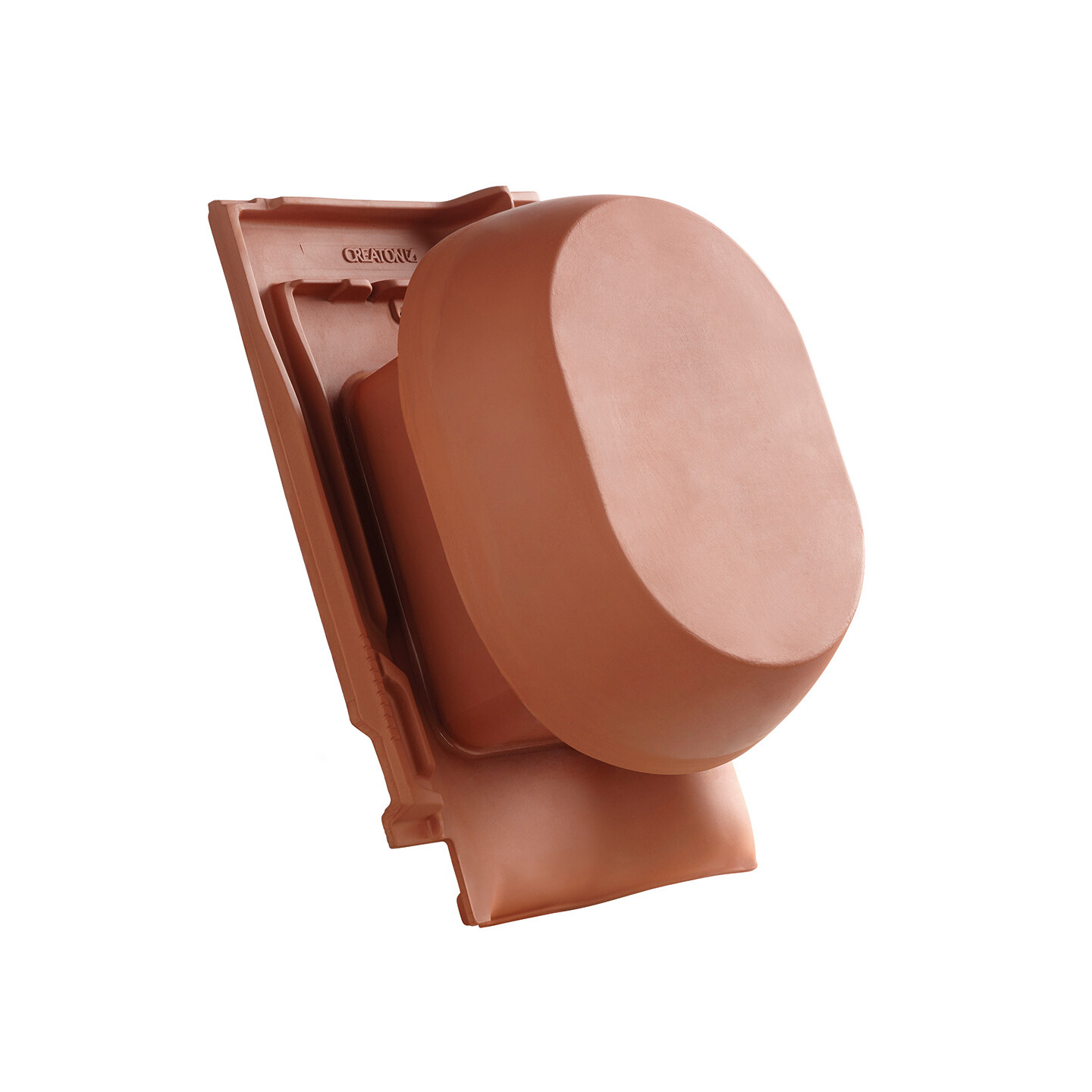

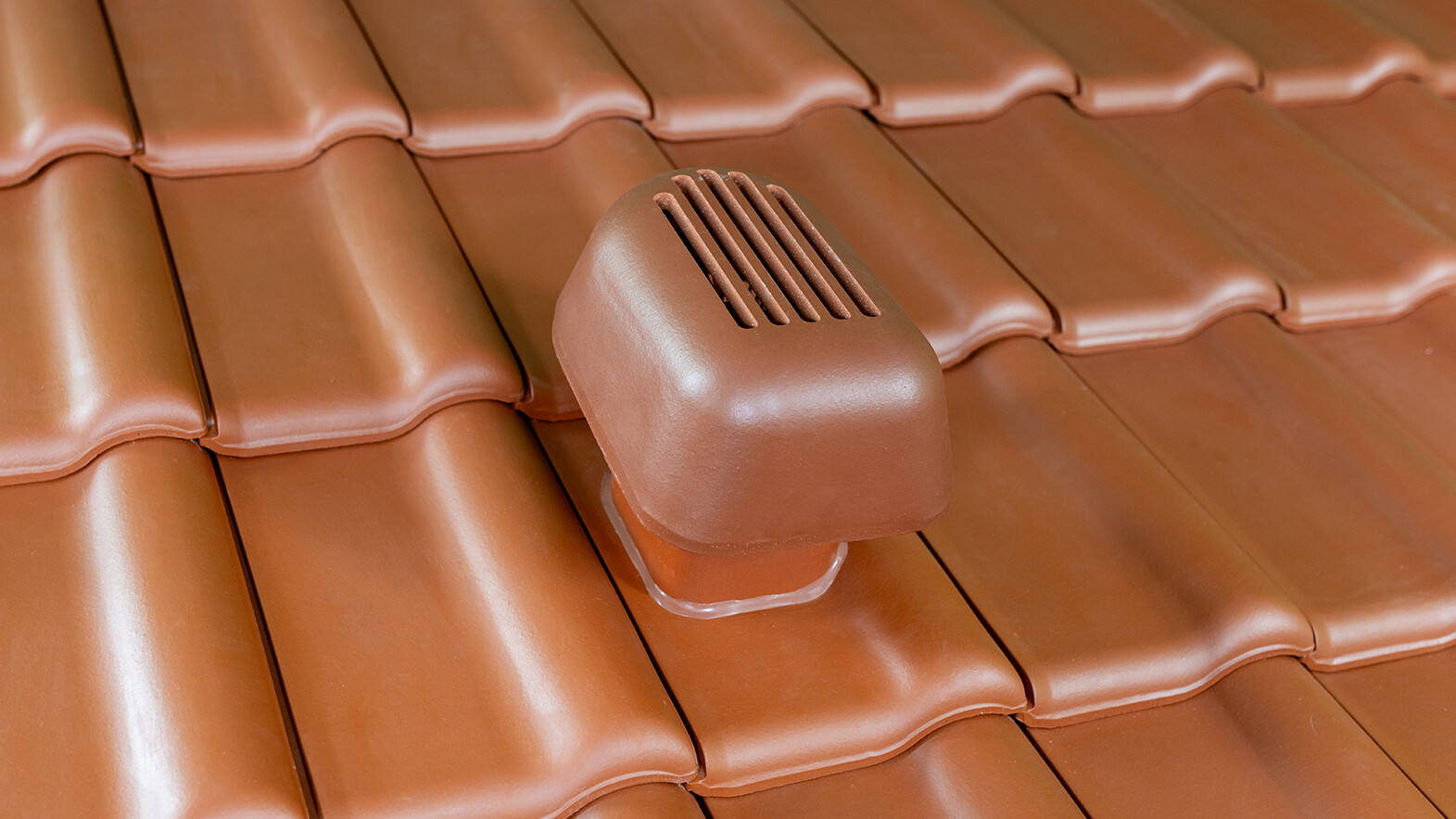

Ton-Dunstrohr-System SIGNUM

Dunstrohr- und Dachlüfter-System Ton in Premium-Qualität

Ästhetisch überzeugend, vollständig aus Keramik gefertigt und mit einer Vielzahl an Designoptionen für eine kreative Dachgestaltung. Nahezu jede gewünschte Ziegelform und -farbe ist als montagefertige Entlüftungseinheit verfügbar. Durchgangziegel und Dunstrohr sind perfekt aufeinander abgestimmt – für einen passgenauen Sitz ohne aufwendiges Justieren oder Nacharbeiten. Das Systemset sorgt für eine dauerhaft hochwertige und regensichere Dachdurchdringung.

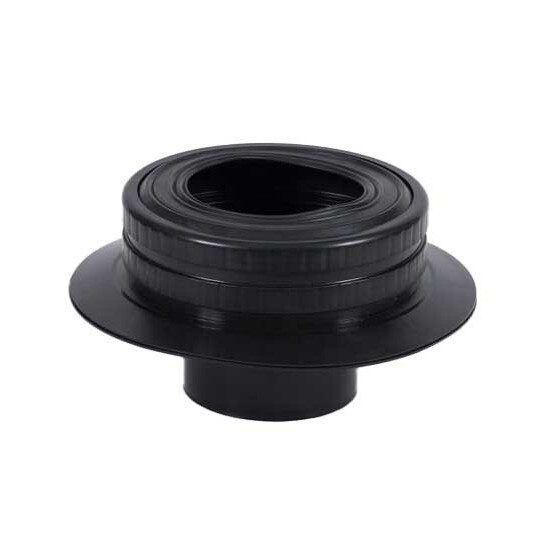

UNTERDACHanschlussADAPTER

Zur Verbindung der Lüftungsleitung mit der Unterdachebene bietet Creaton einen passenden Unterdachadapter an. Dieser sorgt dafür, dass Kondensat zuverlässig in die Fallleitung abgeführt wird und somit Feuchtigkeitsschäden im Bereich der Wärmedämmung vermieden werden. Dank des praktischen Steck-Systems lässt sich das Dunstrohr / der Dachlüfter auch nachträglich schnell und unkompliziert zurückbauen oder ausdecken. Da der Adapter keine feste Verbindung zwischen Lüftungsleitung und Dacheindeckung herstellt, bleibt der Einbau flexibel und anpassbar. Für eine schnelle Montage erfolgt die Lieferung vorkonfektioniert. Er ist für alle Trag- und Konterlattenquerschnitte EU-weit geeignet.

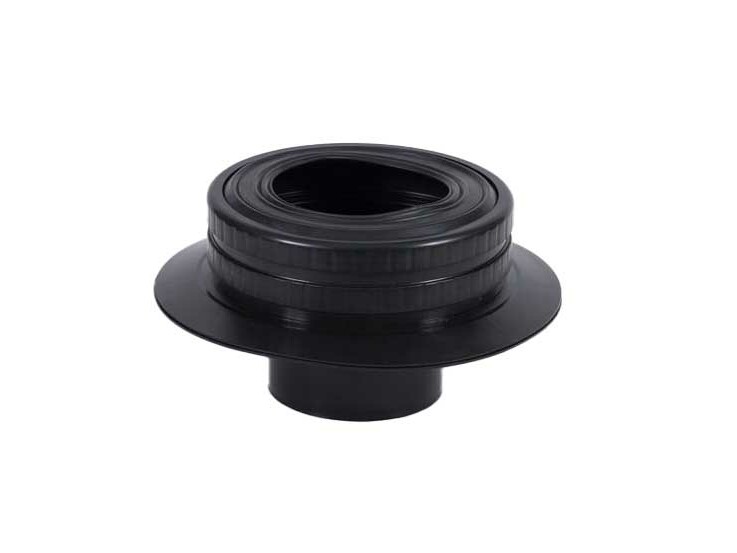

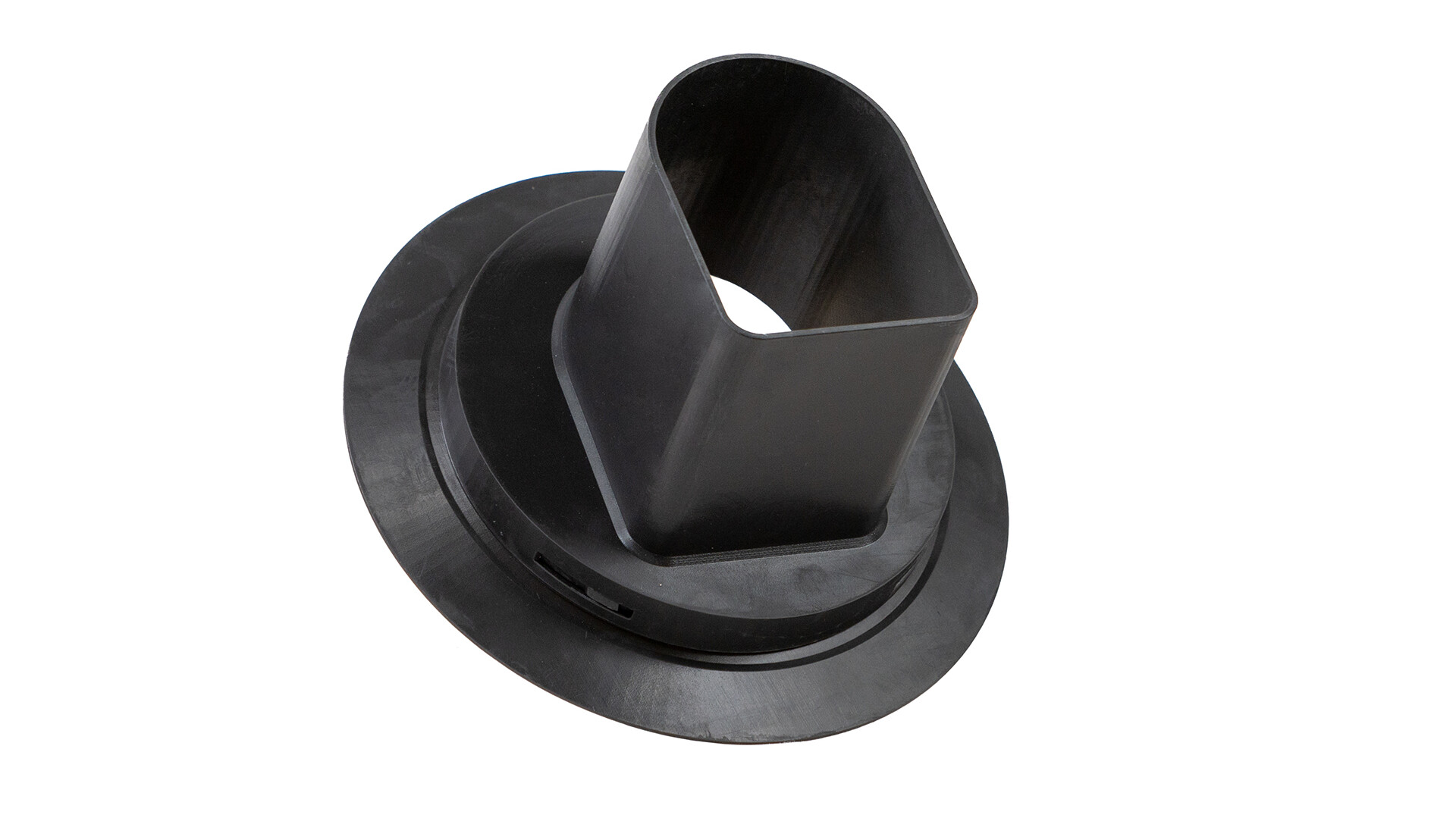

Unterdachadapter

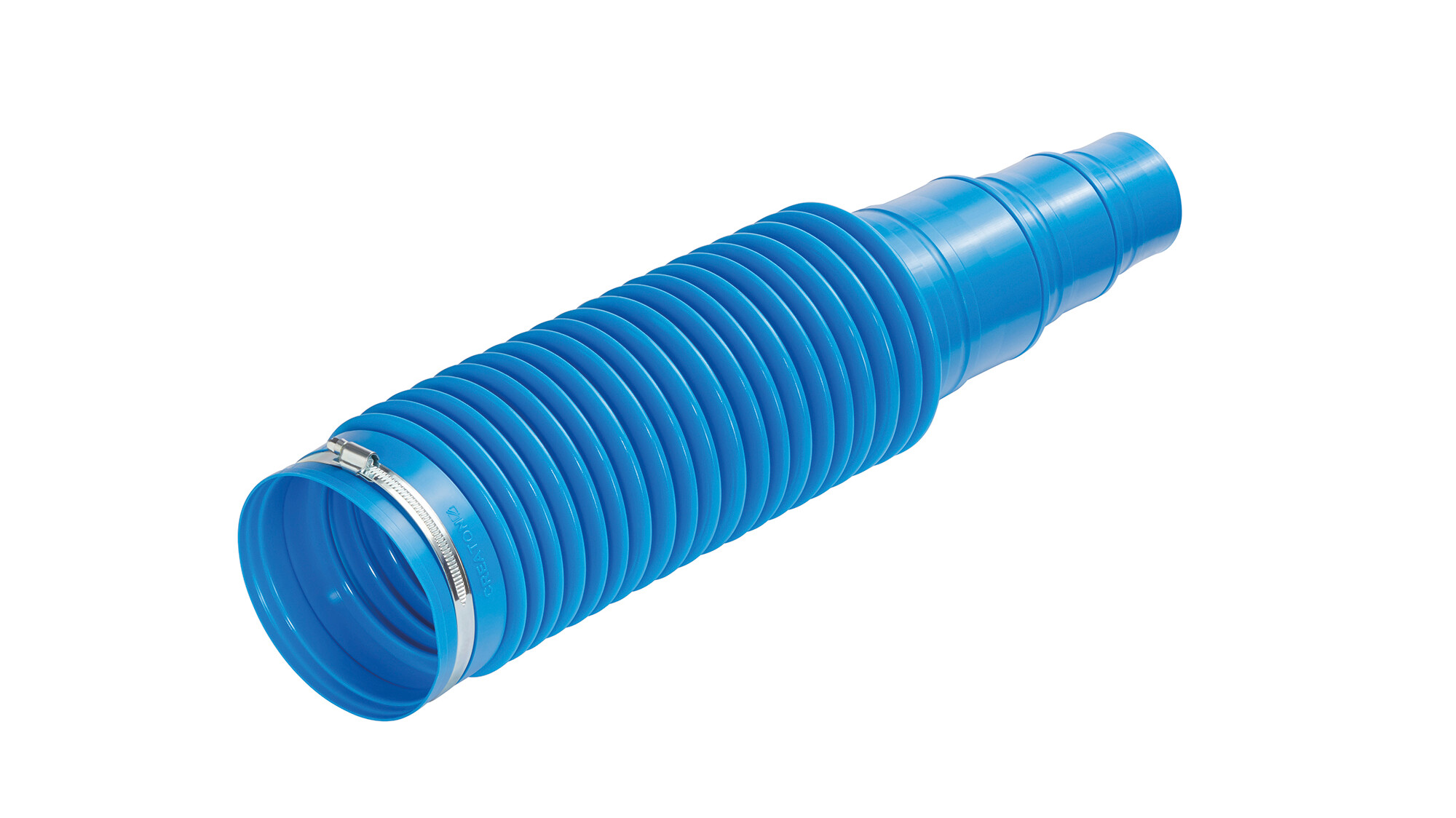

Flexschlauch

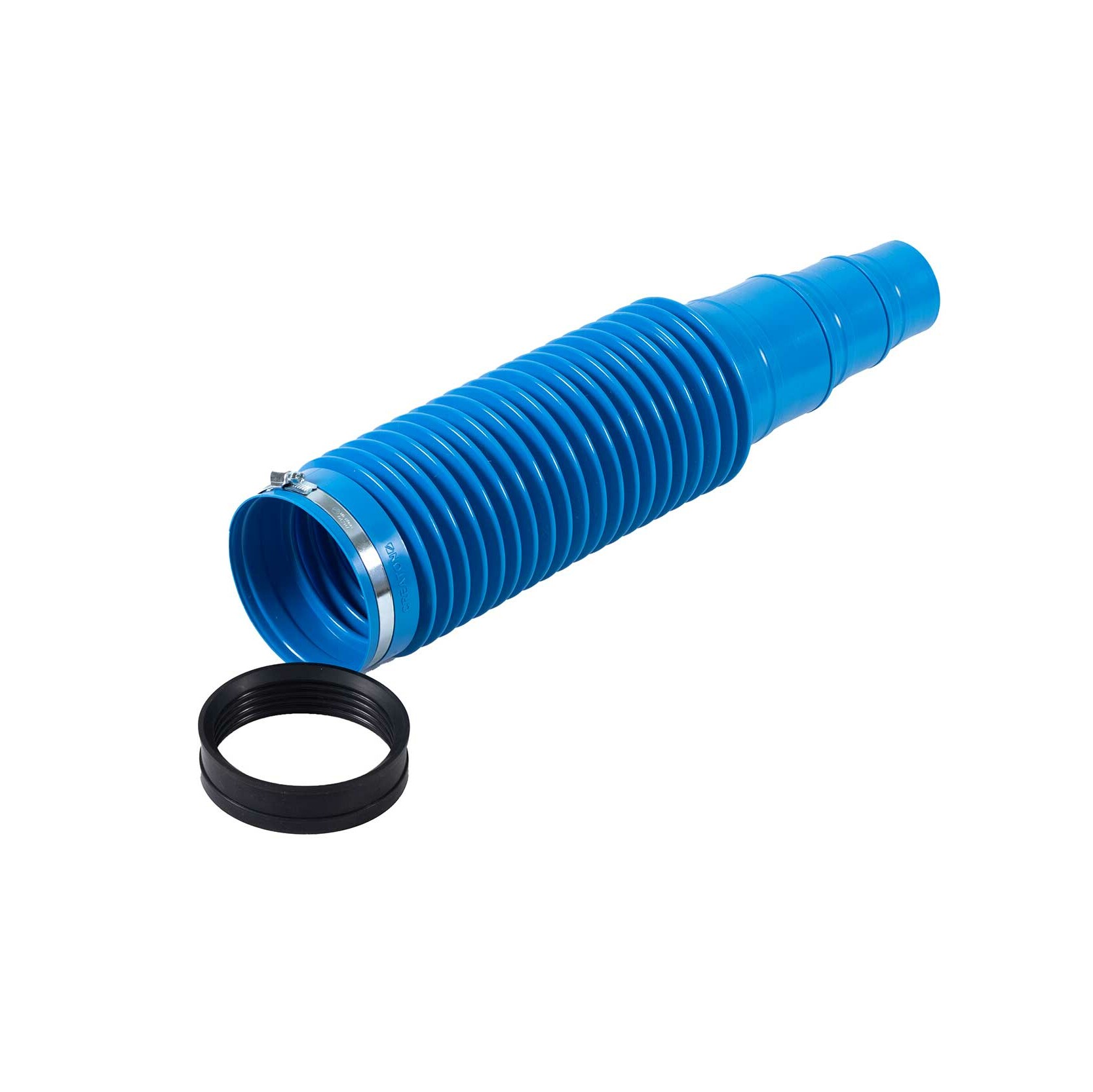

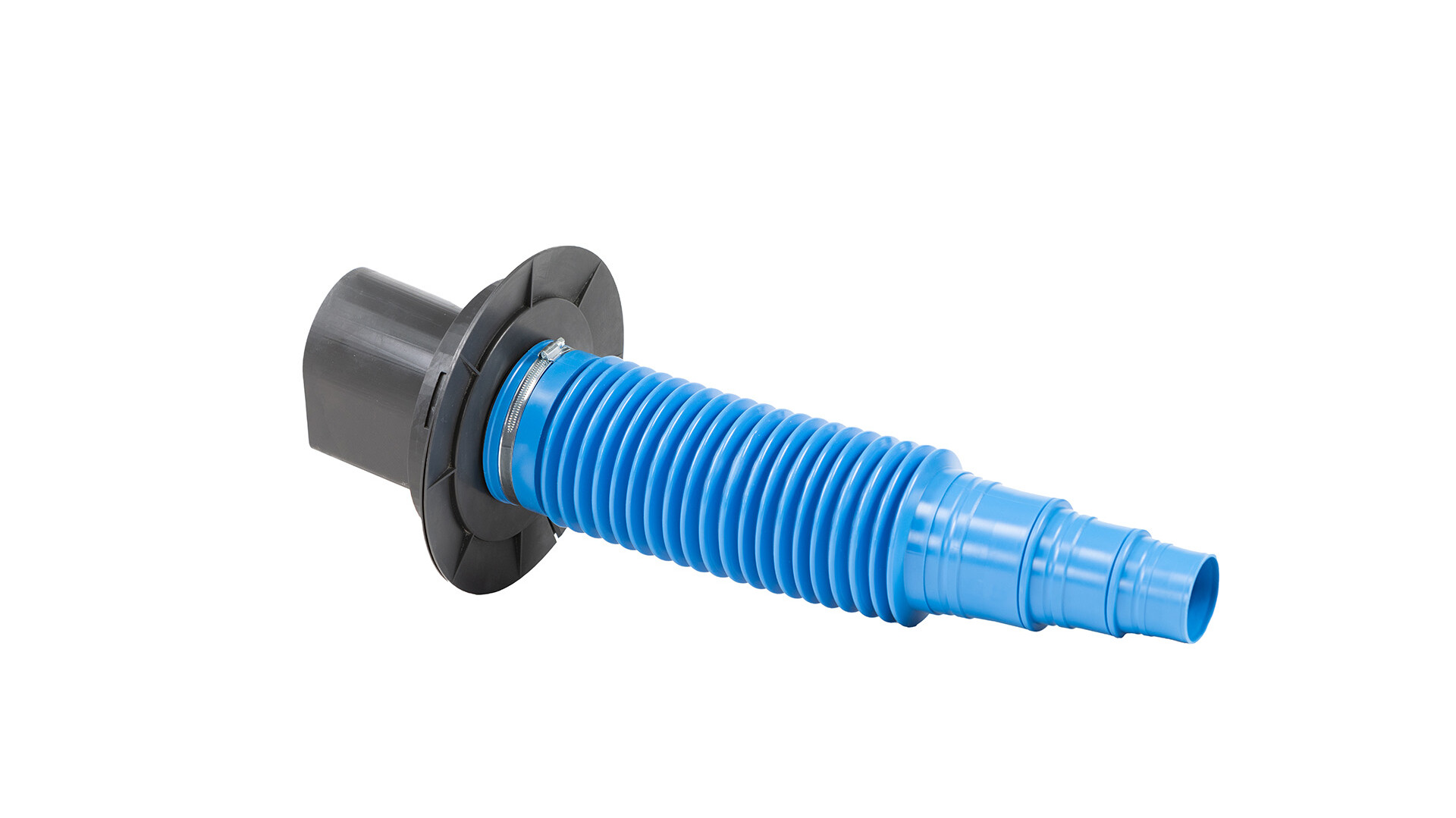

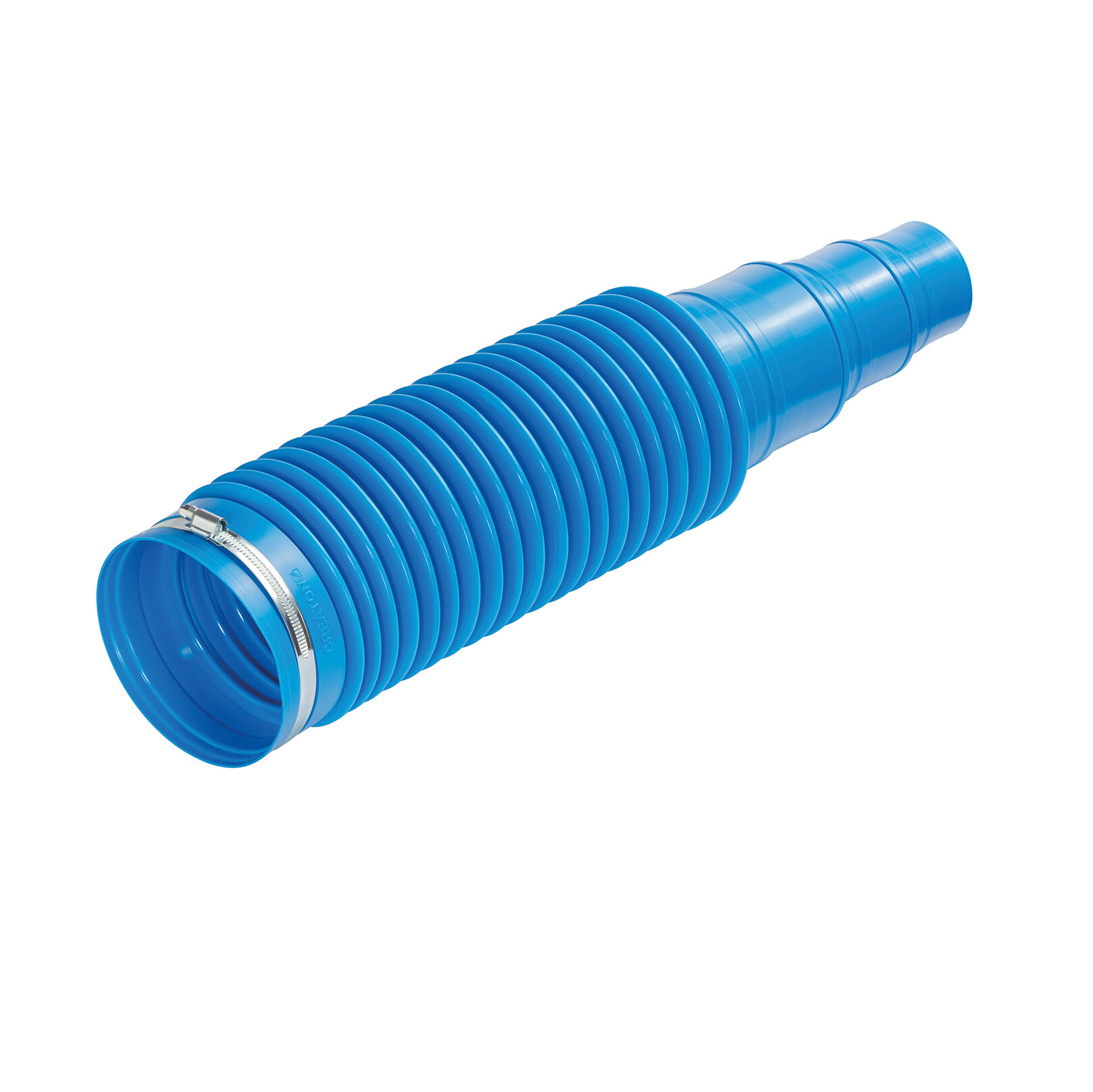

universeller FLEXSCHLAUCH

Der Creaton Flexschlauch eignet sich für eine Vielzahl von Anwendungen – sowohl im Neubau als auch bei Sanierungen. Er lässt sich flexibel an 110er und 125er Rohre anschließen und kann dank integrierter Reduzierungen auch problemlos mit kleineren Lüftungsleitungen von 100, 90 oder 70 mm verbunden werden. Der aus einem Stück gefertigte Flexschlauch ist UV-beständig, verfügt über eine 10-jährige Garantie und ist universell im Ton- und Betonsortiment einsetzbar.

Vorteile im Überblick

  • Einfache und sichere Installation durch aufeinander abgestimmte, variable Systemkomponenten
  • Der Unterdachanschlussadapter mit integriertem Anschlussrohr ermöglicht eine schnelle und wasserdichte Montage
  • Die ovale Durchgangsform im Bereich der Wasserführung ermöglicht eine sichere Ableitung des Niederschlags auch bei kleinformatigen Dachziegelmodellen
  • Sicherer Sitz der Kappe durch eine ovale Form und Einrastfunktion
  • UV- und witterungsbeständig
  • Unabhängig von Lattenquerschnitt und Dachneigung einsetzbar
  • Einhaltung der DIN 1986-100: Entwässerungsanlagen für Gebäude und Grundstücke
  • Farbgleichheit zur Fläche und keramischen Zubehör
  • Dauerhaftes / wartungsfreies System


ProduktBeispiele

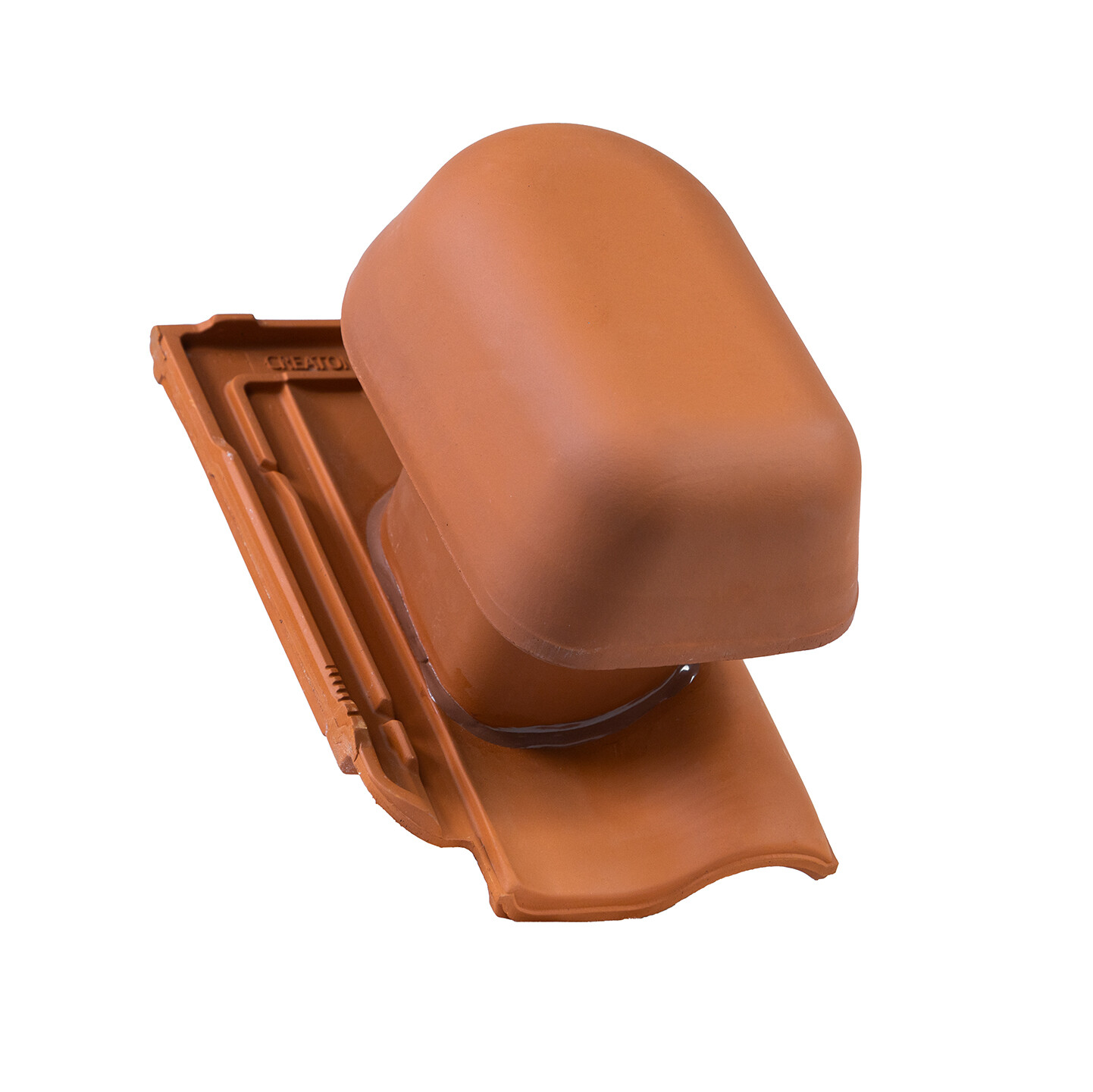

Dunstrohr- & Dachlüfter System Ø 125 mm / 160 mm geschlossene Kappe für Lüftungsleistungen

Dunstrohr- & Dachlüfter System Ø 125 mm / 160 mm geschlossene Kappe für Lüftungsleistungen

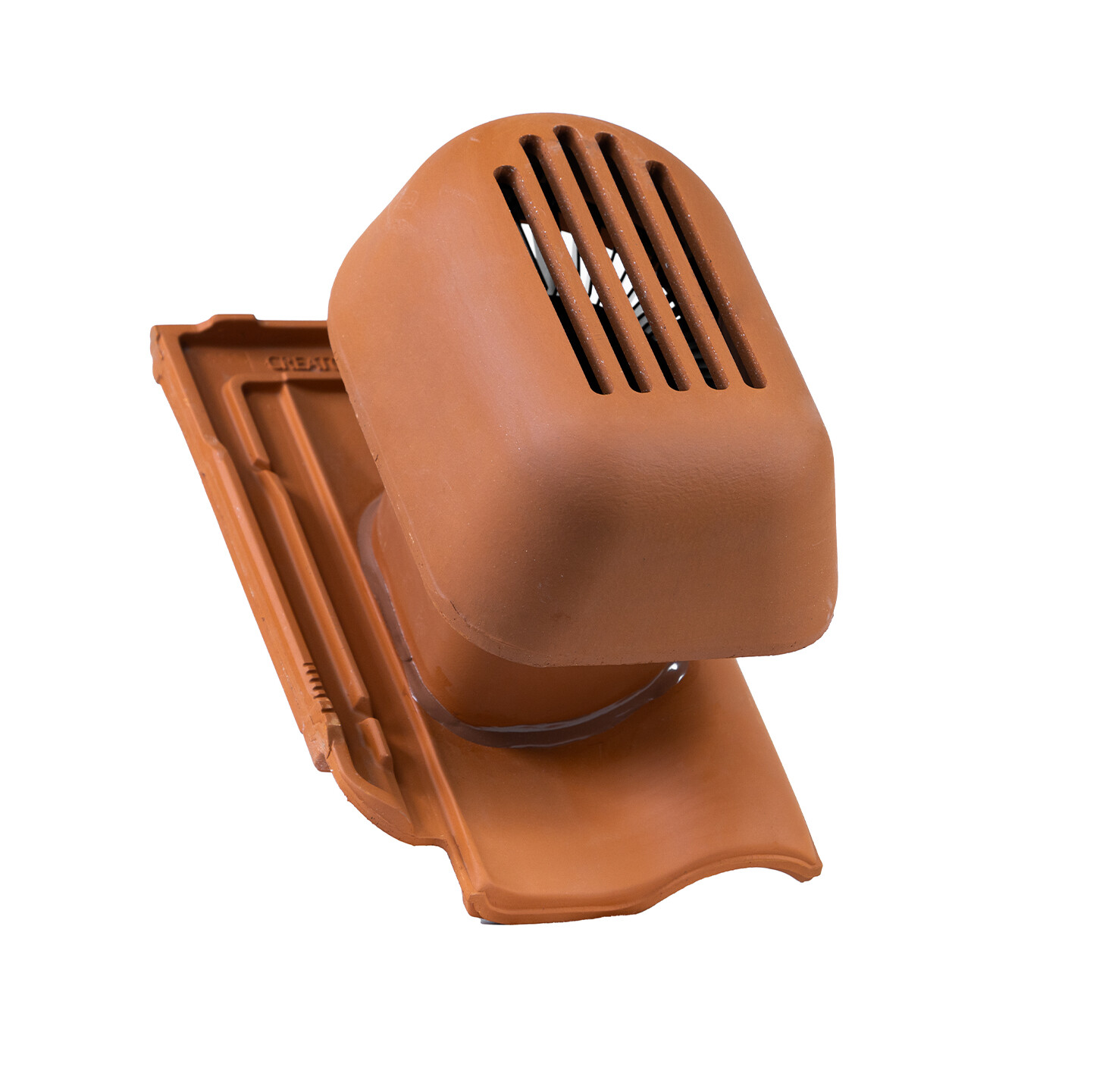

Dunstrohr- & Dachlüfter System Ø 125 mm offene Kappe für Fallleistungen

Dunstrohr- & Dachlüfter System Ø 125 mm offene Kappe für Fallleistungen

Abschlussprofil Ø 125 mm für Fallleitungen

Abschlussprofil Ø 125 mm für Fallleitungen

Rohraufnahme

Rohraufnahme

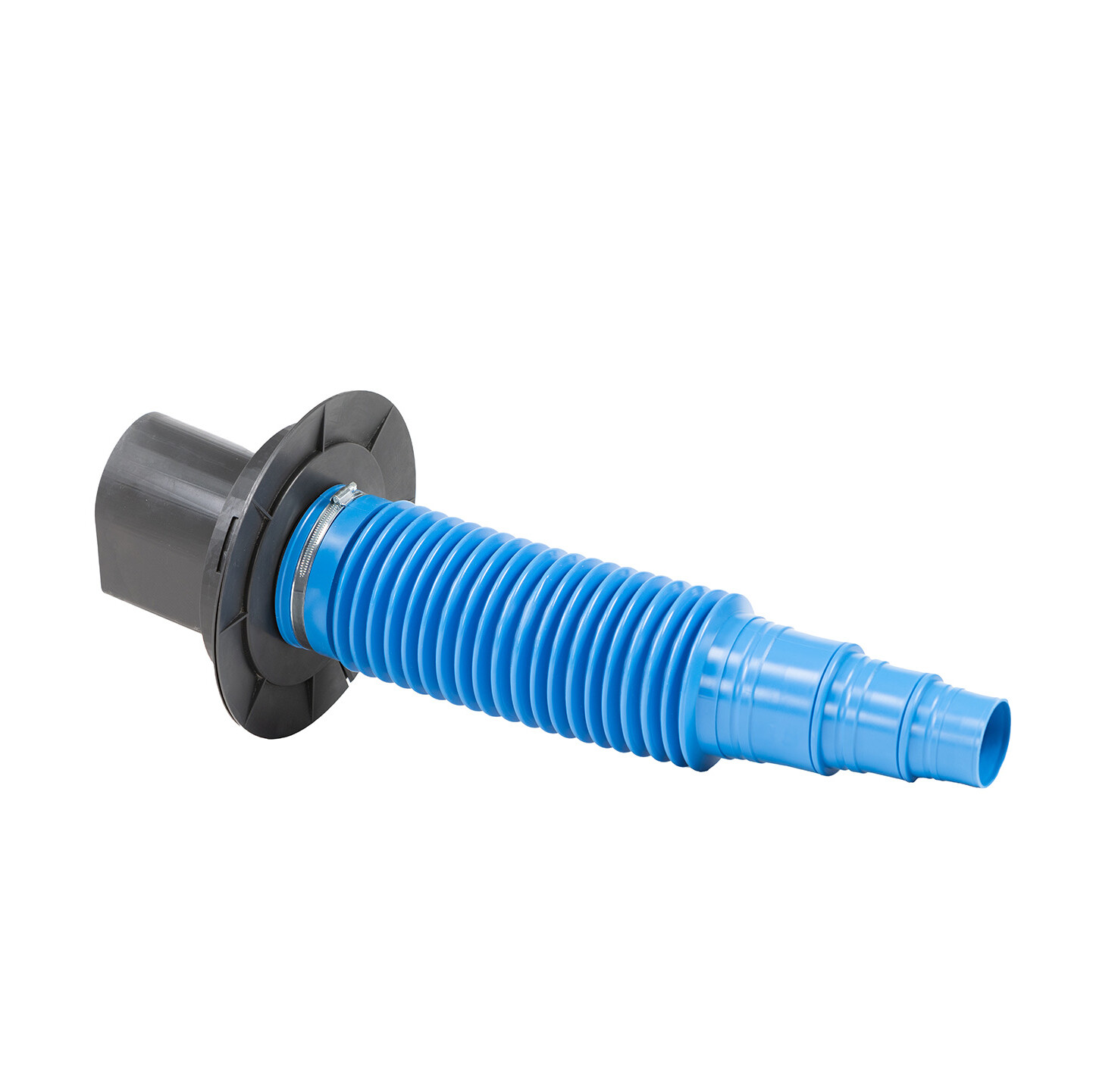

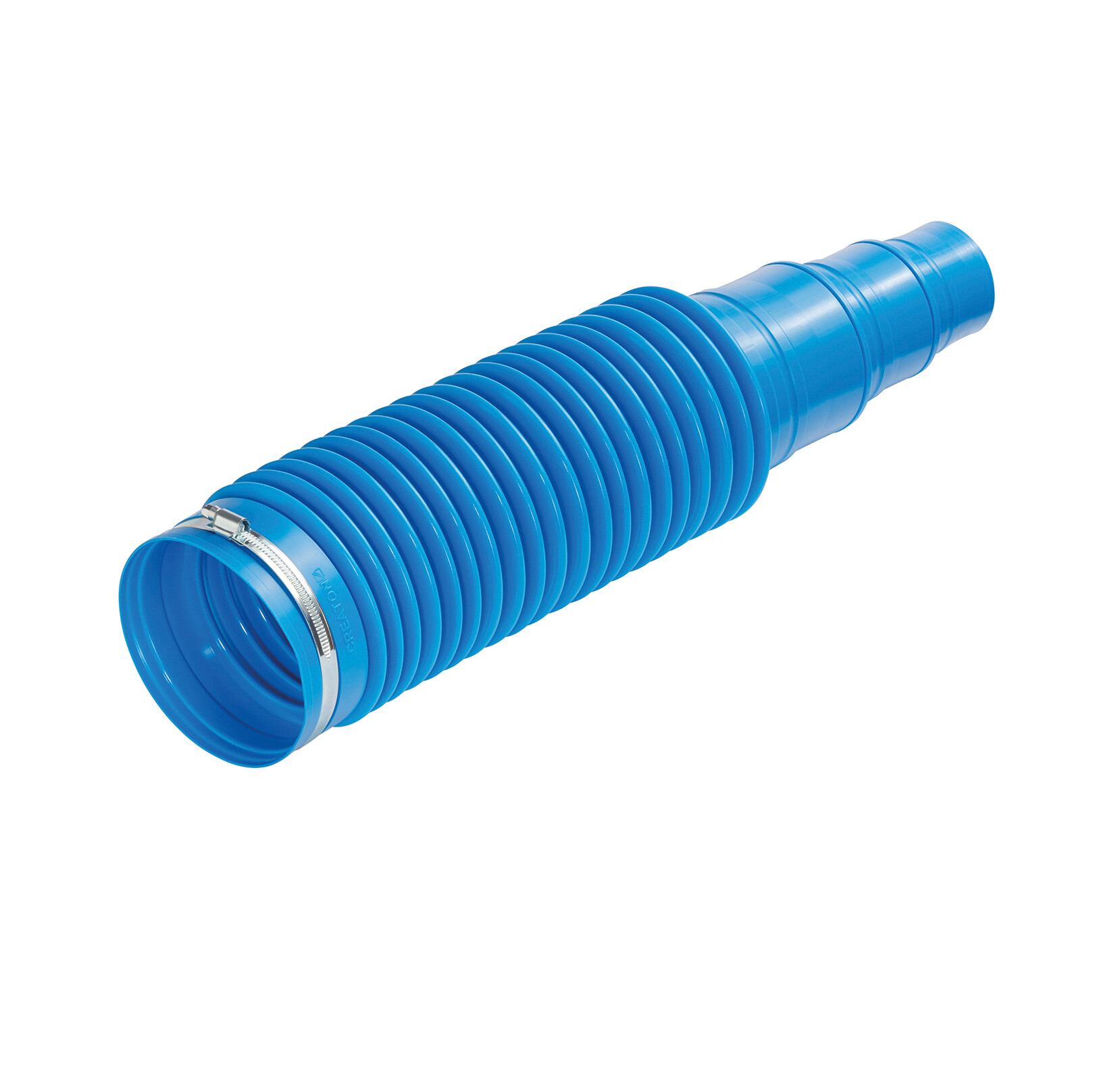

Universeller Flexschlauch

Universeller Flexschlauch DN 110/125 mm

Unterdachadapter

Unterdachanschlussadapter

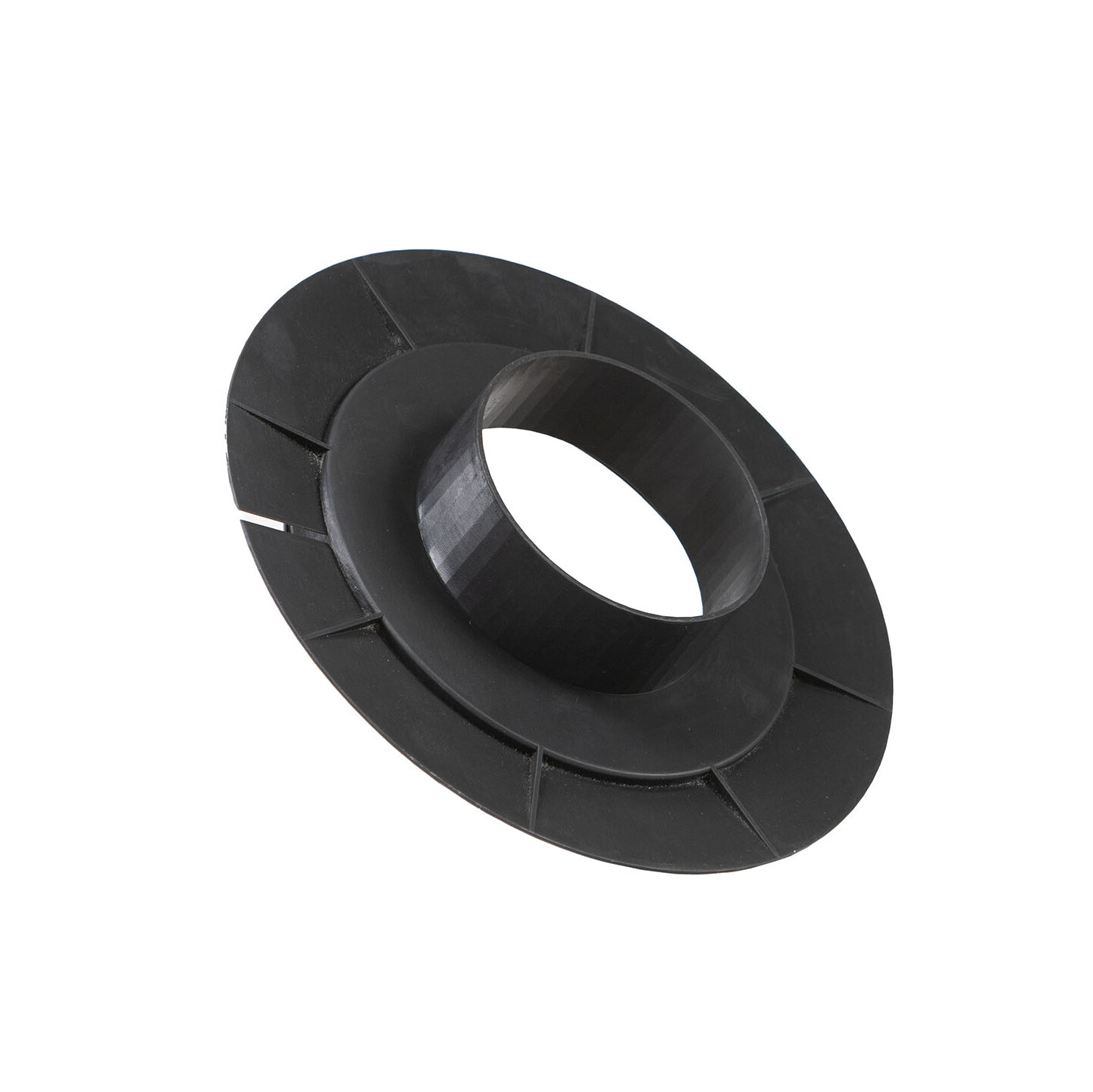

Klemmring-Unterteil

Klemmring-Unterteil

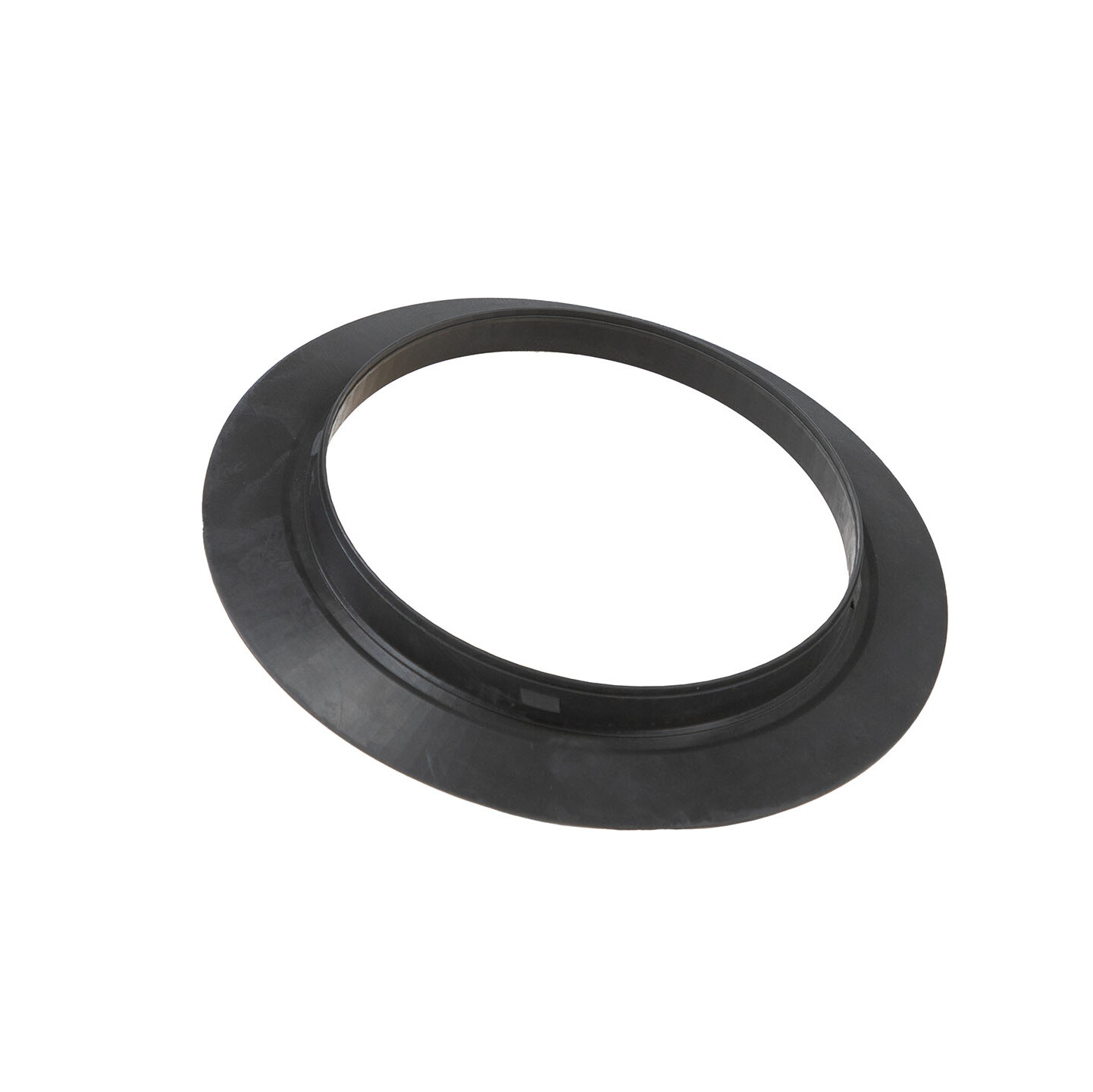

Klemmring-Oberteil

Klemmring-Oberteil

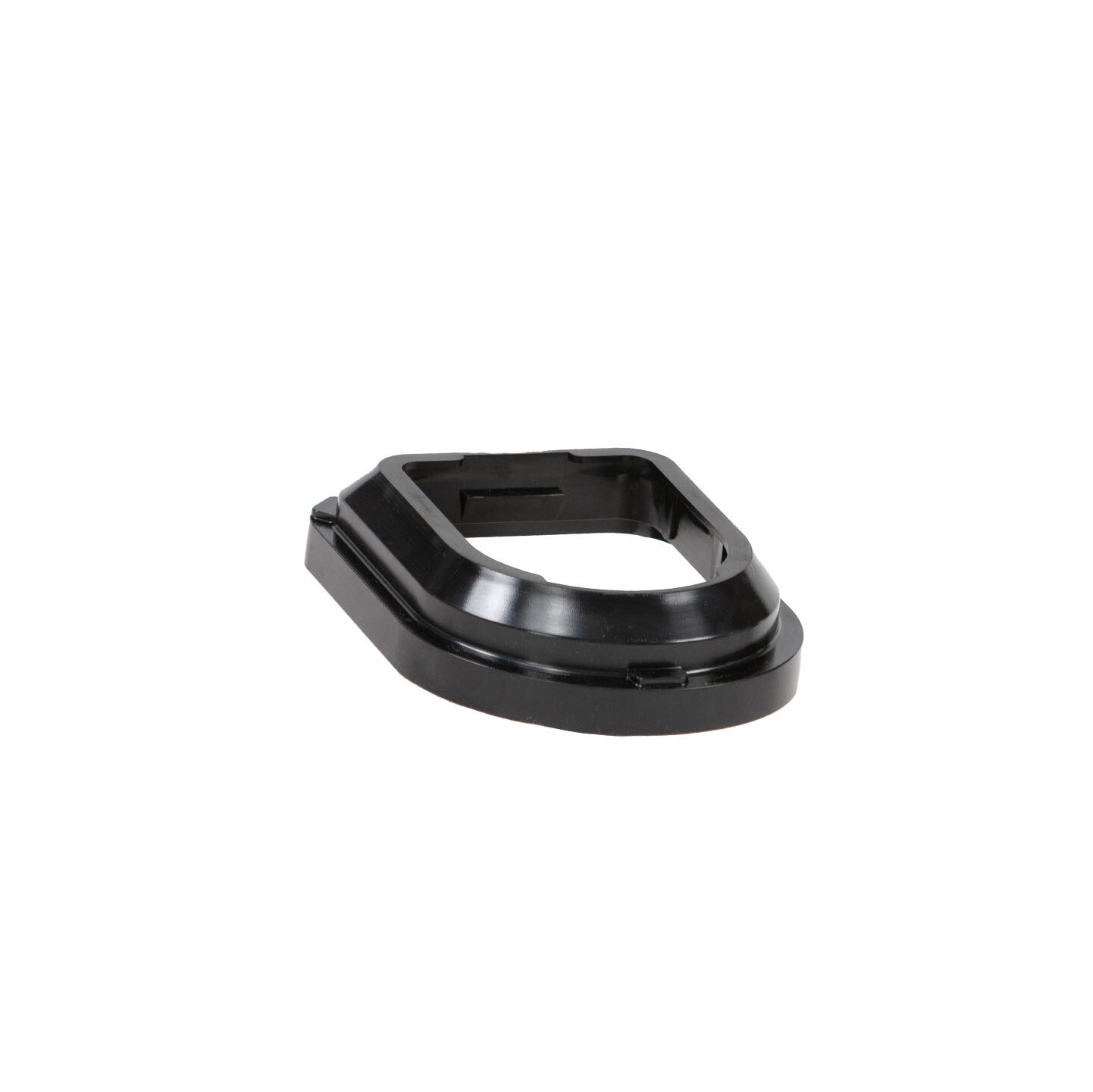

Abschlussprofil für Fallleitungen

Abschlussprofil für Fallleitungen

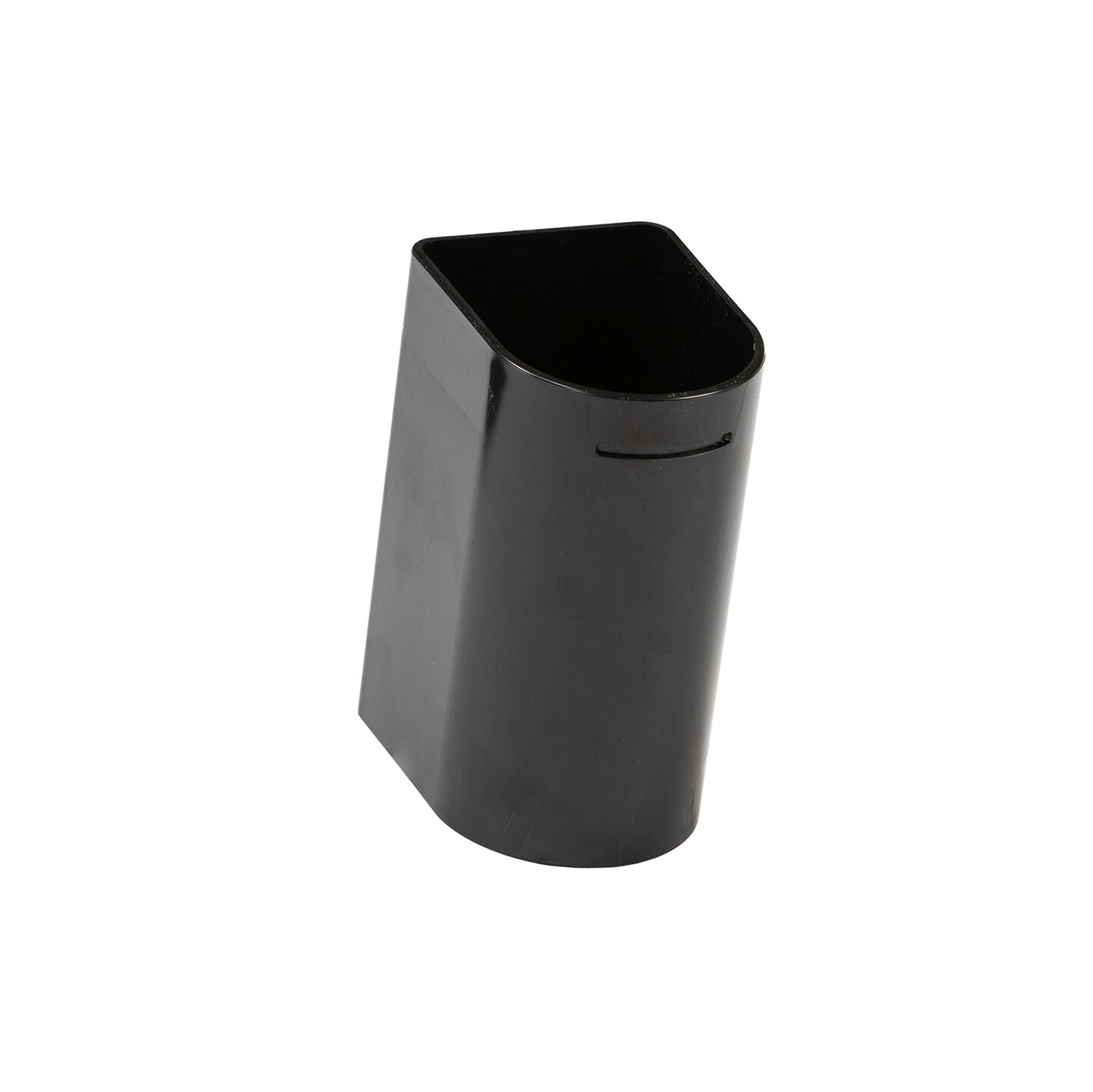

Schieberohr

Schieberohr

Grundplatten mit Dunstrohraufsätzen für Betondachsteine

Auch für Dachstein-Konstruktionen gibt es passendes Zubehör von Creaton. Die Dunstrohr-Elemente bestehen aus einer PVC-Grundplatte, in die Rohrauslässe in verschiedenen Durchmessern eingearbeitet sind. So kann jede Art Dunst optimal nach oben entweichen und das Dach bleibt zuverlässig dicht.

  • Dunstrohraufsatz lang DN 100
  • Dunstrohraufsatz flach DN 100
  • Dunstrohraufsatz lang DN 125



Dunstrohr Dachstein

Produktbeispiele

Grundplatte HEIDELBERG klassikrot

Grundplatte Heidelberg klassikrot

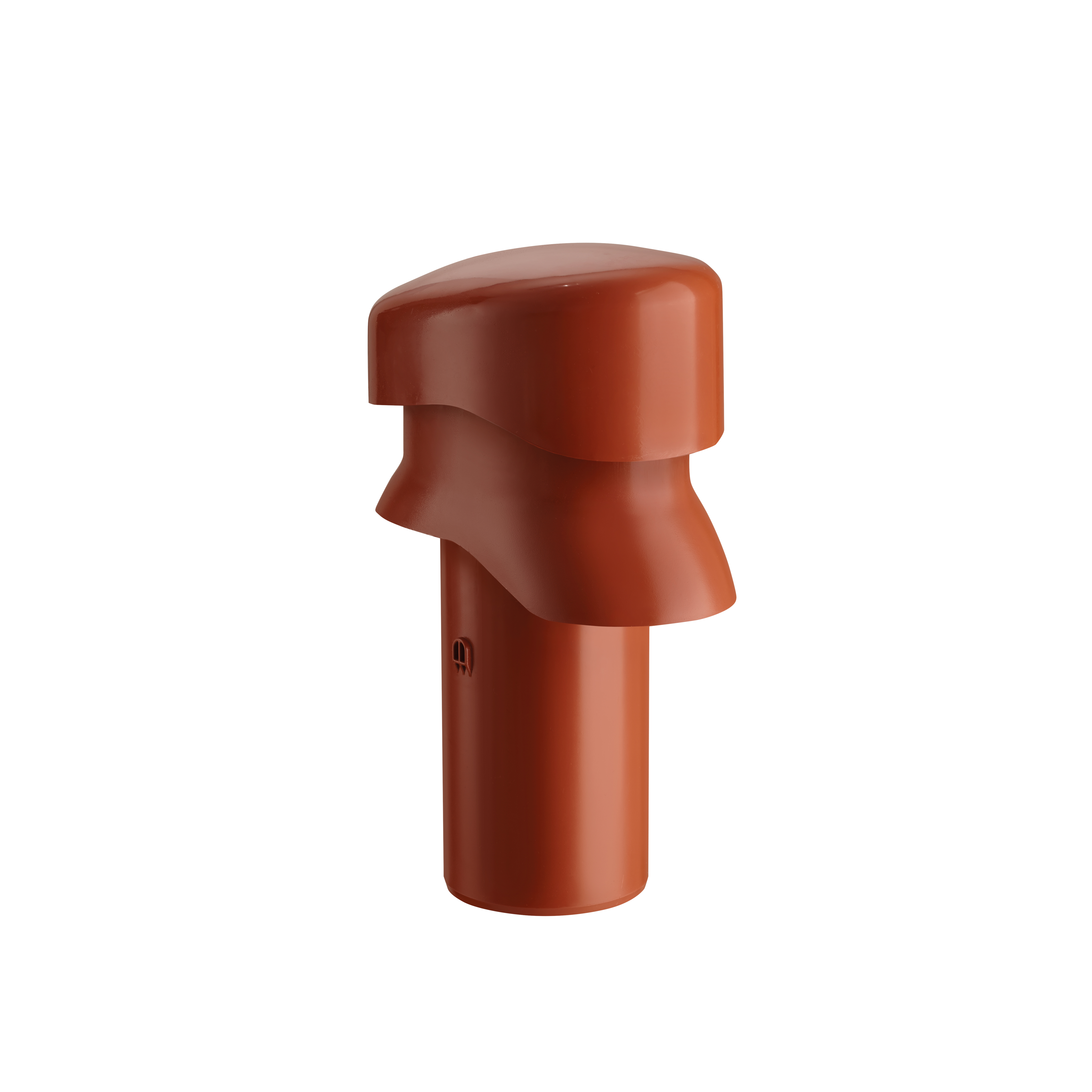

Dachstein Entlüfterstutzen flach klassikrot

Dachstein Entlüfterstutzen flach klassikrot

Dachstein Entlüfterstutzen lang DN 100 Kunststoff klassikrot

Dachstein Entlüfterstutzen lang DN 100 Kunststoff klassikrot

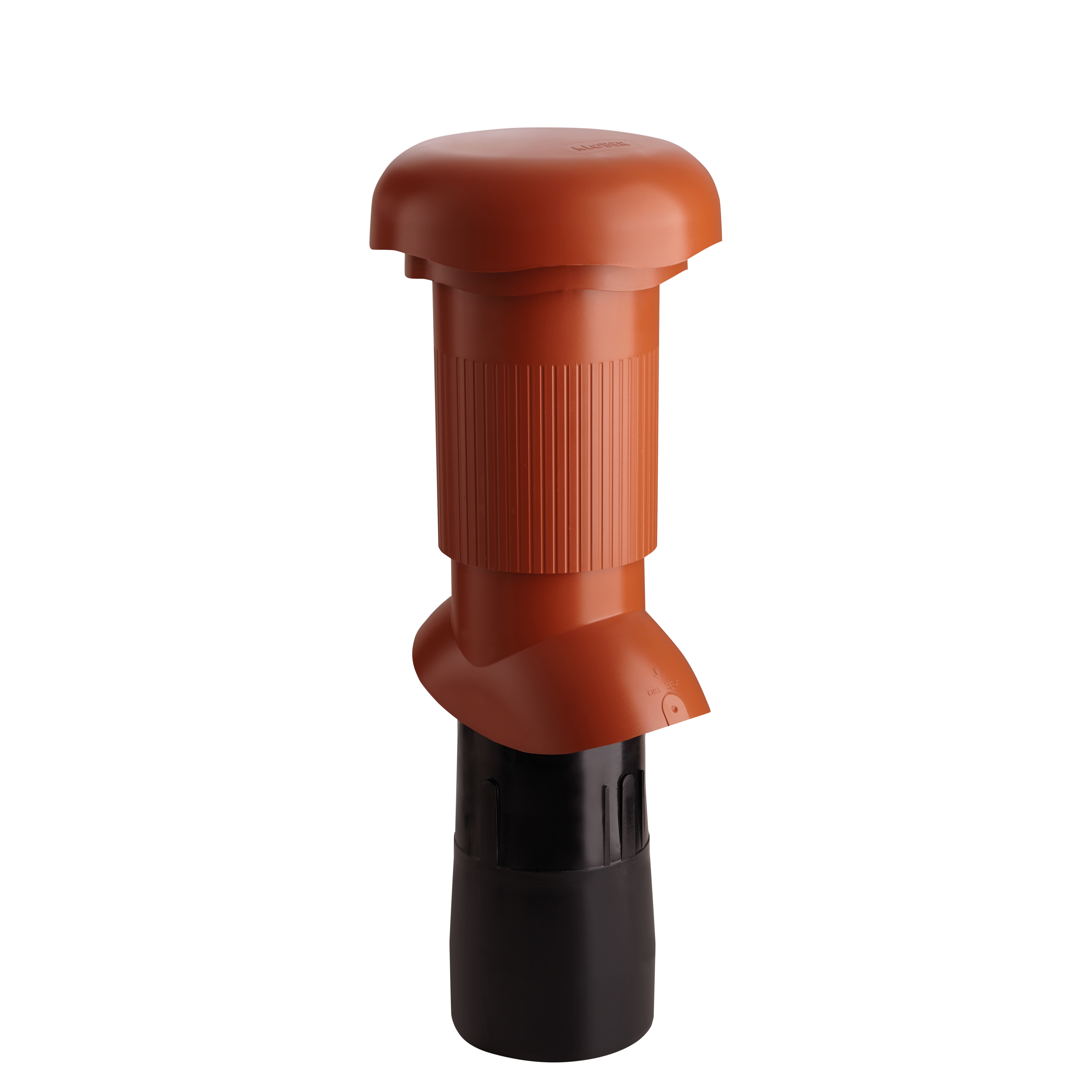

Dachstein Entlüfterstutzen lang DN 125 Kunststoff klassikrot

Dachstein Entlüfterstutzen lang DN 125 Kunststoff klassikrot

Universeller Flexschlauch

Universeller Flexschlauch

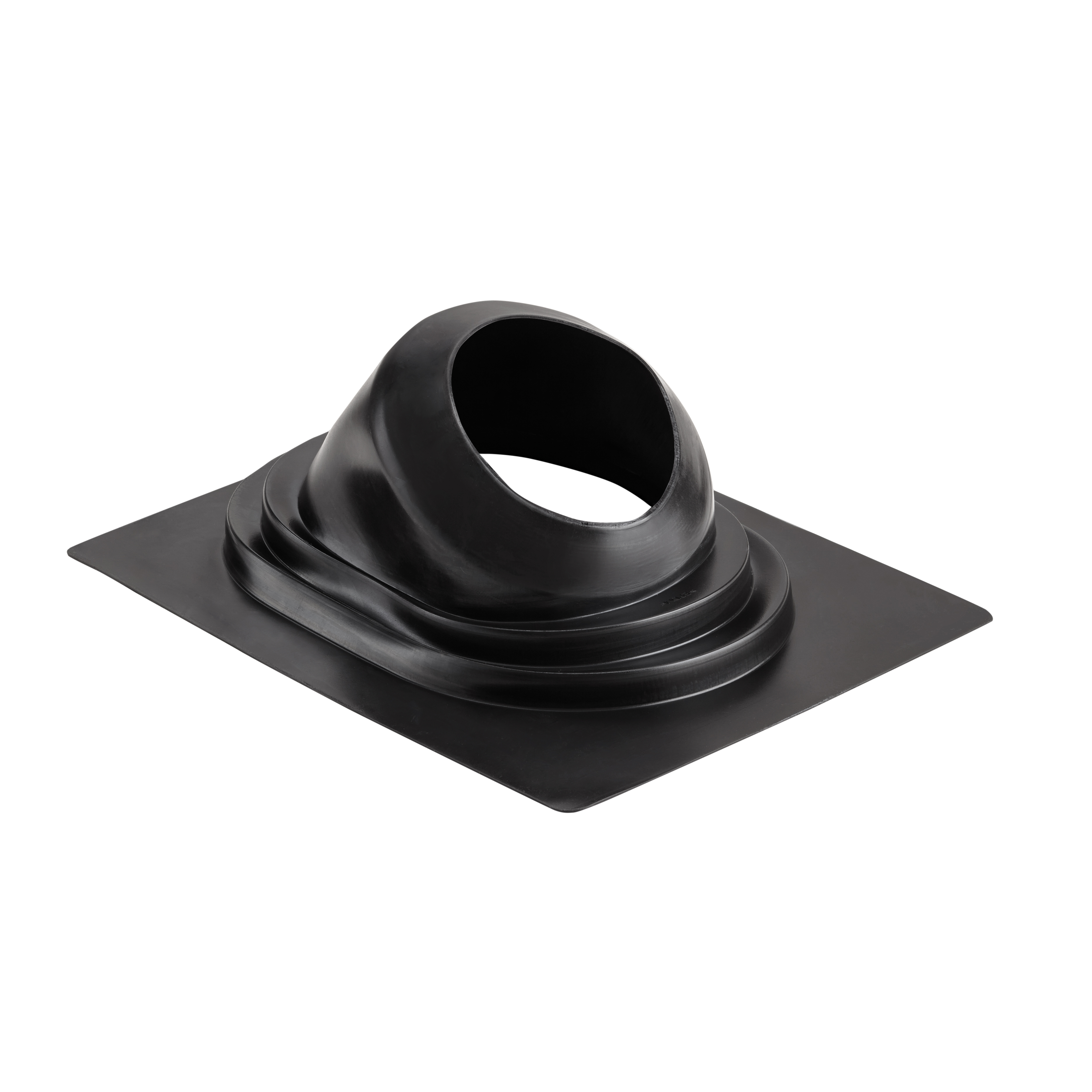

Unterdach-Anschlussmanchette DN 100/125

Unterdach-Anschlussmanchette DN 100/125

Referenzen

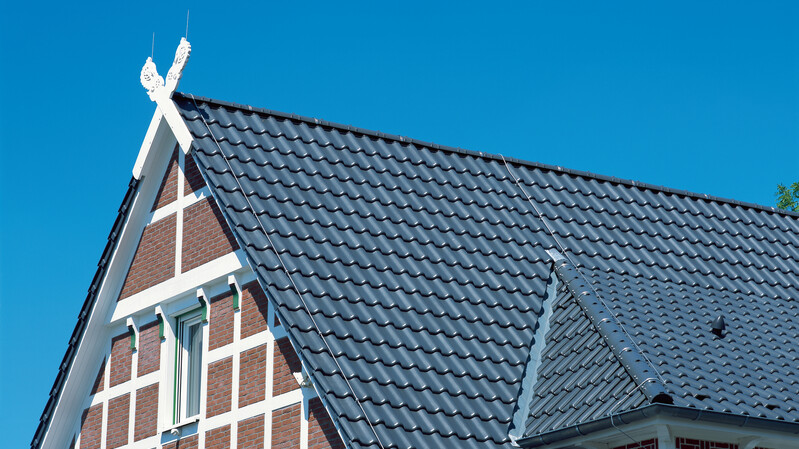

PREMIUM NUANCE schieferton engobiert

Premion Nuance schieferton engobiert

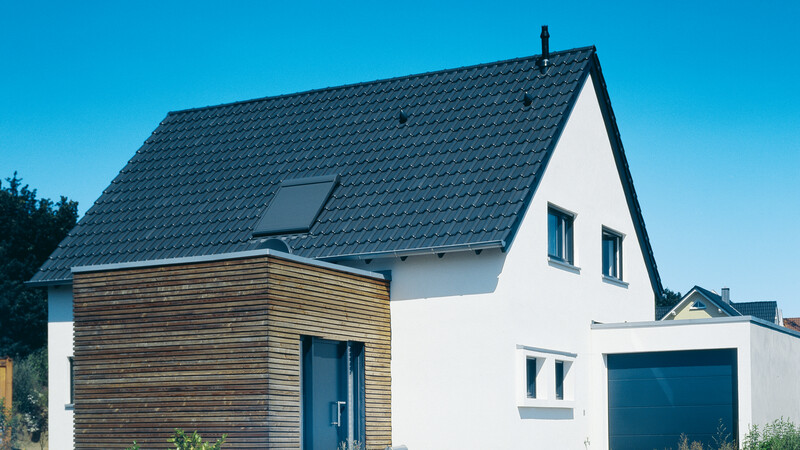

PREMION NUANCE schieferton engobiert

Premion Nuance schieferton engobiert

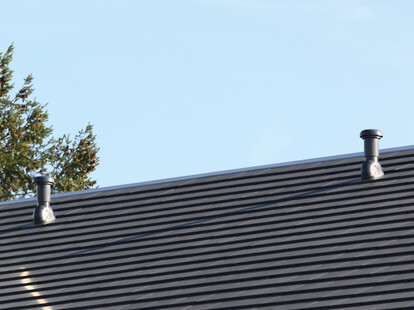

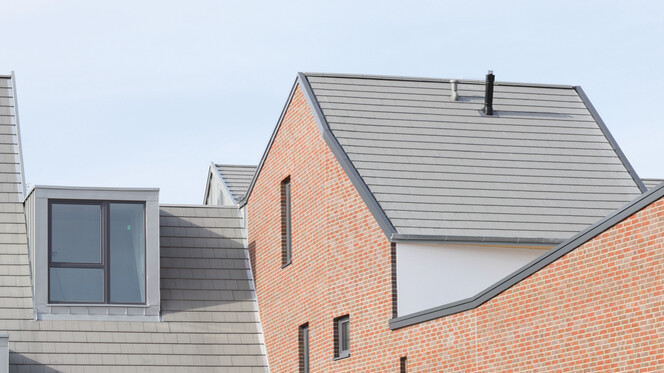

KAPSTADT duratop pro zinkgrau

Kapstadt duratop pro zinkgrau

Negativbeispiel

Andere Lösungen auf dem Markt

  • Erhöhte Wartungsarbeiten erforderlich
  • Keine uneingeschränkte Regeneintragsicherheit
  • Keine ästhetisch ansprechende Lösung
