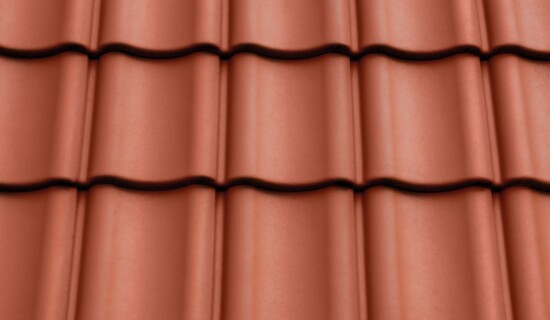

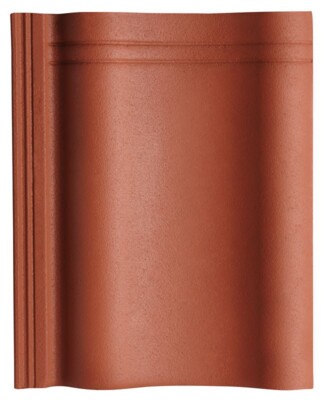

VERONA

Der Mediterrane.

Optimale Entlastung der Seitenverfalzung durch einzigartige Geometrie
Zweifache Wasserfallen bieten zusätzlichen Schutz vor Regeneintrag
Hoch liegende Seitenverfalzung mit zur Seite hin offener Fuge sorgt für einen besseren Wasserablauf, Entlastung der Seitenverfalzung und schützt besser vor vorzeitiger Vermoosung
Ausgeprägte Fußverrippung vermindert das Eindringen von Flugschnee oder Schlagregen
Sanfte Form für ein einzigartiges Erscheinungsbild

Nachhaltig zertifiziert: Cradle to Cradle Zertifizierung der Stufe Silber

Technische Daten

Größe (ca.)	334 x 420 mm
Deckbreite min. (ca.)	300 mm
Deckbreite i.M. (ca.)	300 mm
Deckbreite max. (ca.)	300 mm
Decklänge min. (ca.)	310 mm
Decklänge i.M. (ca.)	328 mm
Decklänge max. (ca.)	345 mm
Ziegelbedarf min. (ca.)	9.7 Stück/m²
Ziegelbedarf i.M. (ca.)	10.2 Stück/m²
Ziegelbedarf max. (ca.)	10.7 Stück/m²
Gewicht je Stück (ca.)	4.7 kg/Stück
Gewicht je m² (ca.)	47.9 kg/m²
Stück je Riegel	40 Stück

Technische Zeichnungen

Hinweis: Die dargestellten technischen Zeichnungen sind nur Konstruktionsbeispiele.

Einsatzbereiche

Zusatzmaßnahmen nach CREATON Herstellerangabe
18 °	Regeldachneigung CREATON DE in Kombination mit Zusatzmaßnahmen nach Herstellerangaben
≥18 °	Ausführung einer Unterspannung/Unterdeckung verklebt ohne Nageldichtung, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, DUO longlife PV extra, TRIO extra, TRIO longlife extra, QUATTRO longlife extra
≥16 °	Ausführung einer Unterspannung/Unterdeckung verklebt ohne Nageldichtung, mögliche CREATON Produkte: DUO longlife ND extra
≥16 °	Ausführung einer Unterspannung/Unterdeckung verklebt mit Nageldichtung, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, DUO longlife PV extra, TRIO extra, TRIO longlife extra, QUATTRO longlife extra
≥14 °	Ausführung als regensicheres Unterdach, mögliche CREATON Produkte: DUO longlife ND extra, TRIO extra, TRIO longlife extra, QUATTRO longlife extra
≥10 °	Ausführung als wasserdichtes Unterdach, mögliche CREATON Produkte: QUATTRO longlife extra
-	Ausführung als wasserdichtes Unterdach in 7° Sonderlösung verschweißt, bitte gesonderte Verlegerichtlinien beachten, mögliche CREATON Produkte: QUATTRO longlife extra

Verlegehinweise

Die dargestellten technischen Zeichnungen sind nur ein Konstruktionsbeispiel.
Laut dem Regelwerk des ZVDH soll bei Ortgangziegeln der Abstand zwischen Innenkante Ortganglappen und Außenkante Giebelwand bzw. Außenkante Bekleidung mindestens 1 cm betragen.
Lattweite/ Decklänge ist abhängig von Dachneigung.
Bitte berücksichtigen Sie das Musterschreiben für die Regeldachneigungen CREATON.
Wenn durch das Schneiden der Steine Staub entsteht, ist darauf zu achten, dass dadurch entstehende Rückstände unverzüglich beseitigt und entfernt werden müssen.

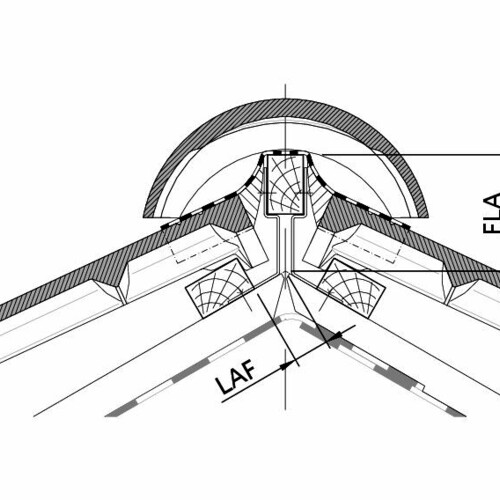

LAF-/FLA-WERTE

LAF-/FLA Werte in mm für 30x50-Lattung
Bedarf Firststein (ca.)	DN	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
FIR 2.5 Stück/lfm	LAF	35	33	32	30	29	28	26	25	25	25
FIR 2.5 Stück/lfm	FLA	113	107	102	98	93	89	85	82	79	76
LAF-/FLA Werte in mm für 40x60-Lattung
Bedarf Firststein (ca.)	DN	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
FIR 2.5 Stück/lfm	LAF	35	33	32	30	29	28	26	25	25	25
FIR 2.5 Stück/lfm	FLA	122	117	112	108	104	101	98	92	89	86

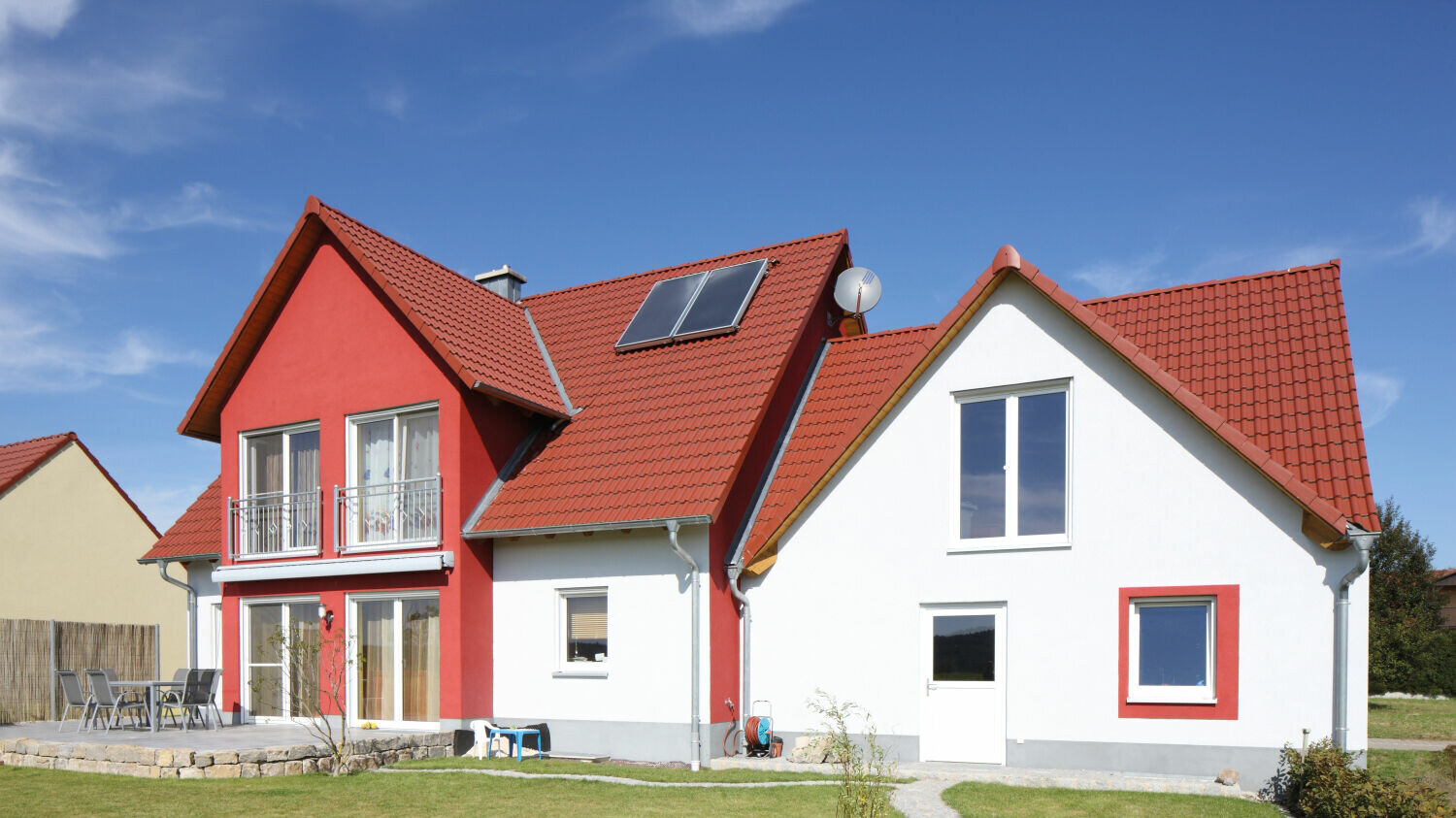

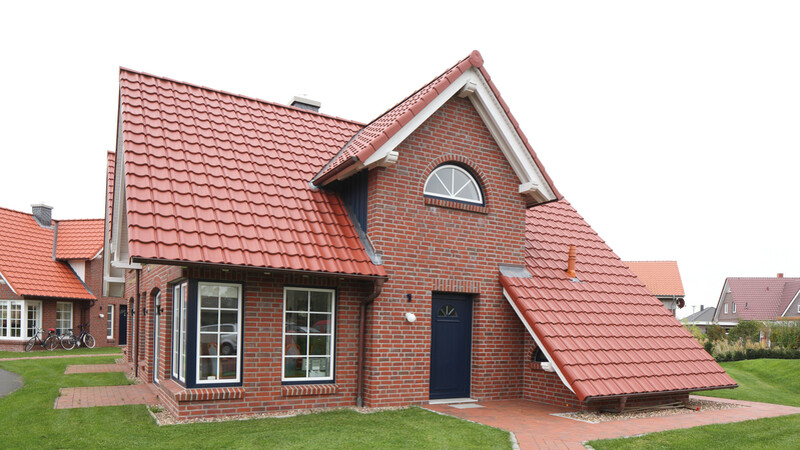

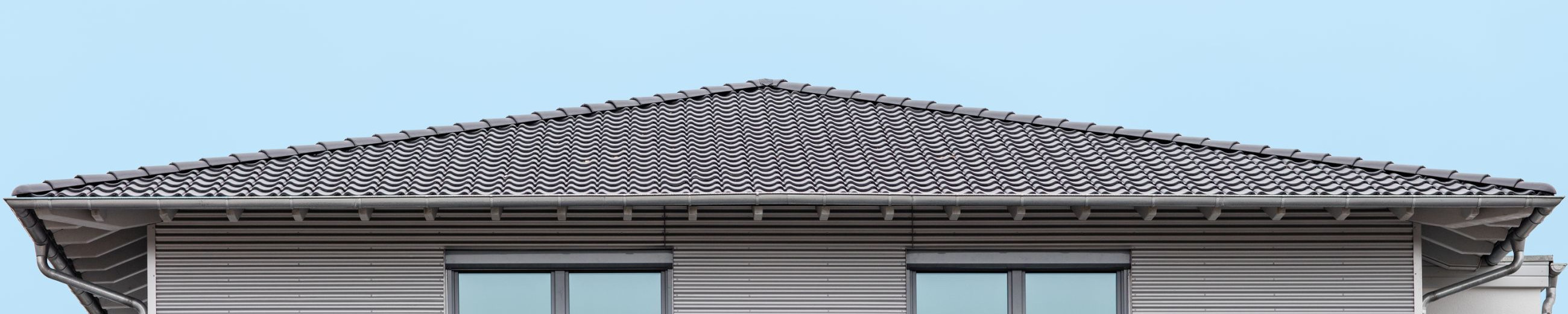

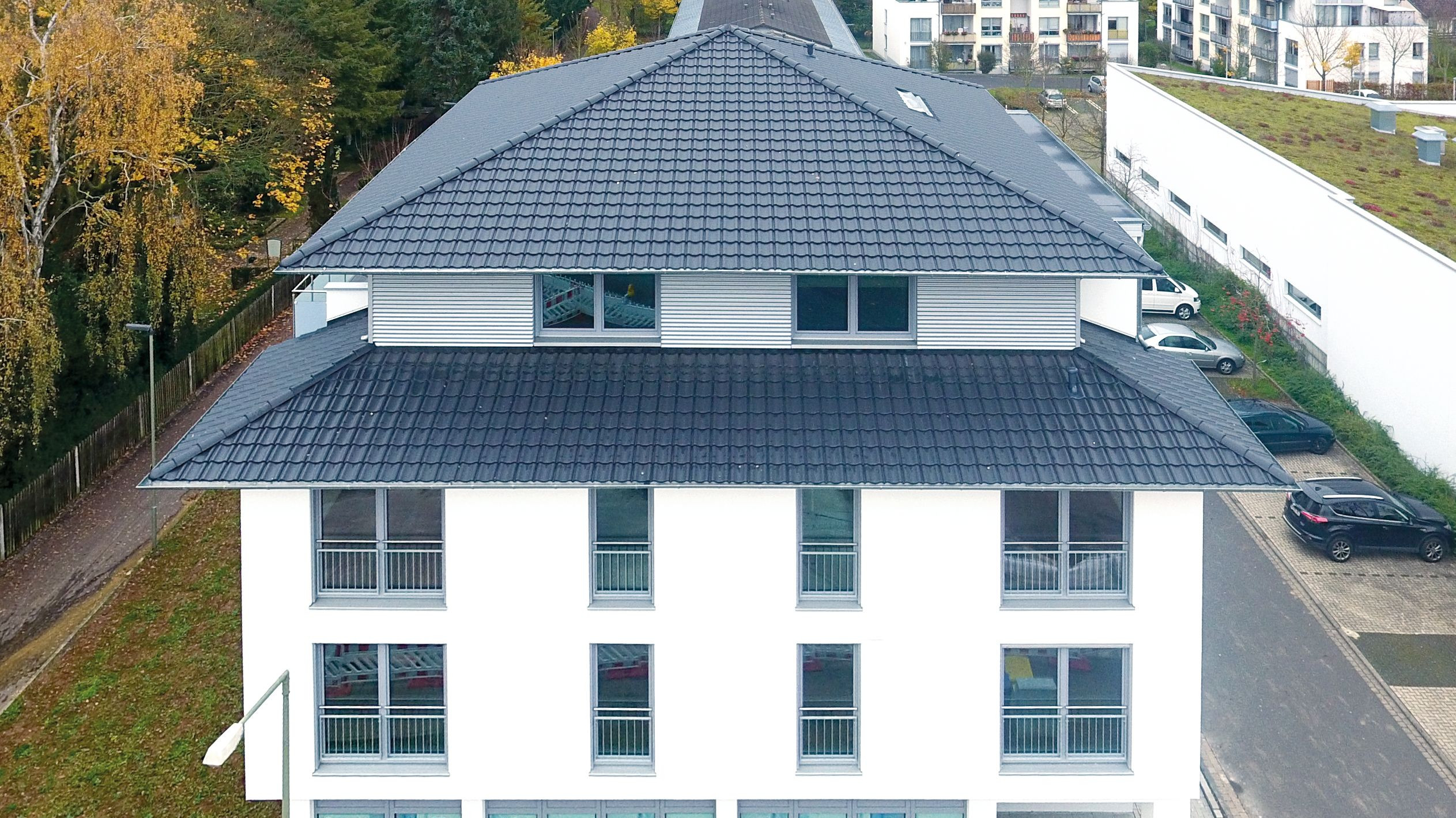

Referenzen

Zubehörsortiment

VER Ortgangstein rechts Ausstich 90

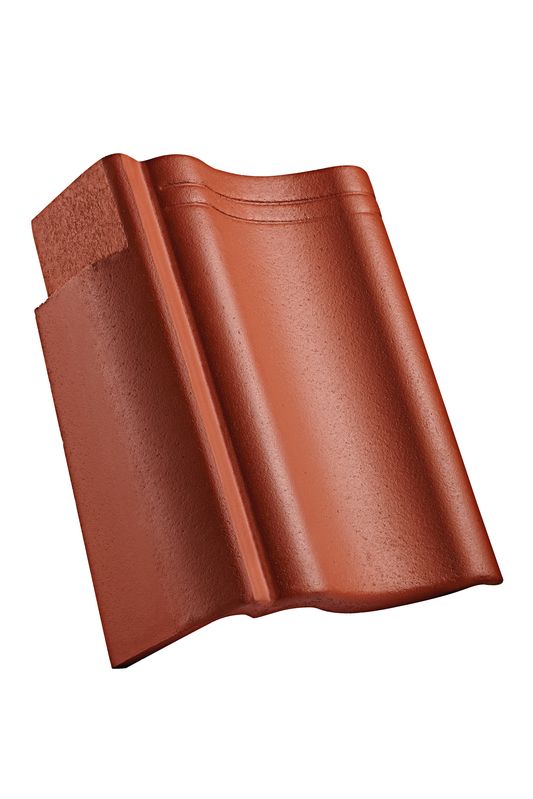

VER Ortgangstein links Ausstich 90

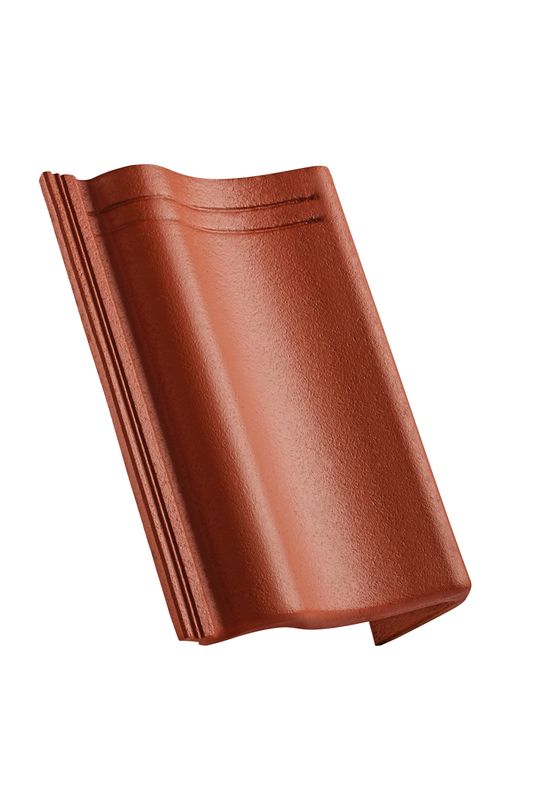

VER Ortgangstein rechts Ausstich 120

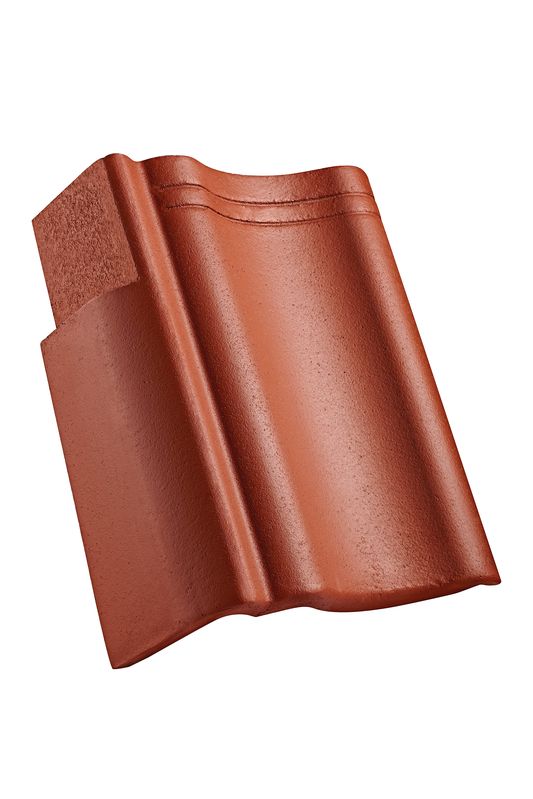

VER Ortgangstein links Ausstich 120

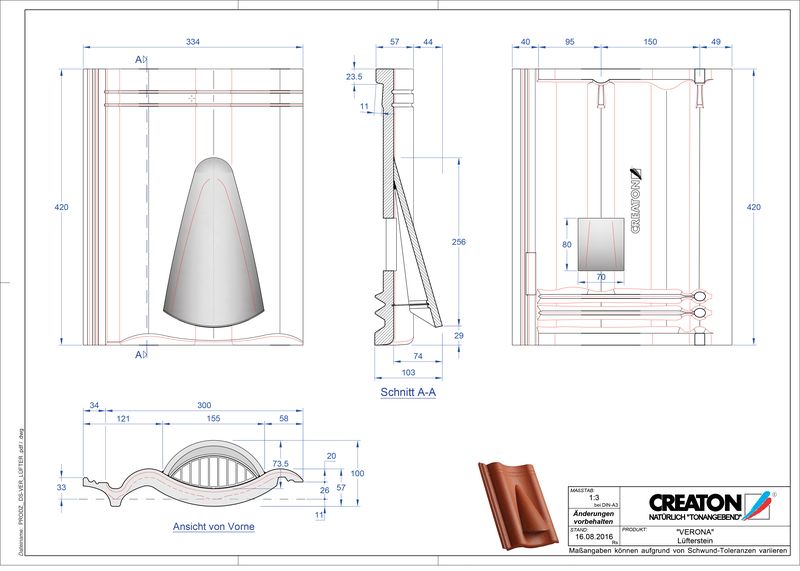

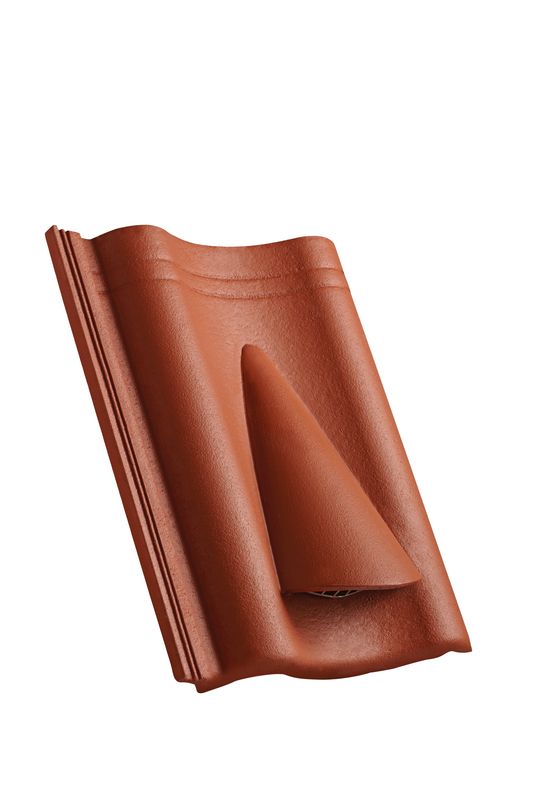

VER Lüfterstein

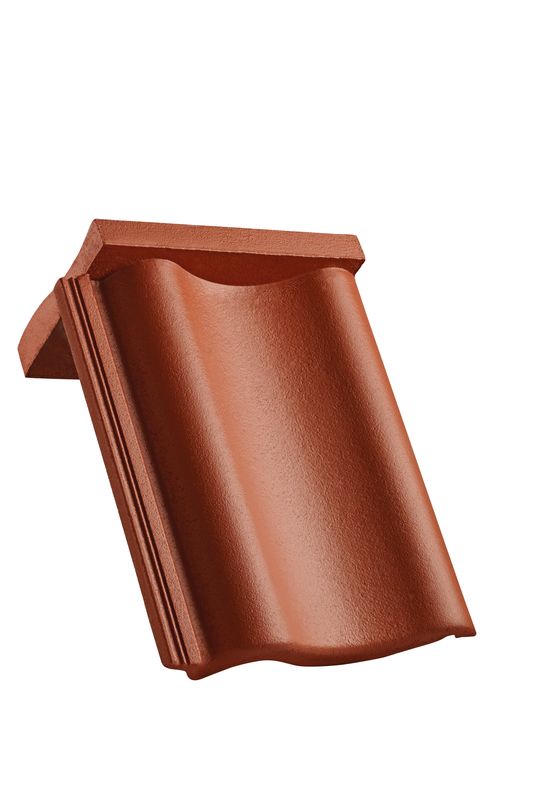

VER Pultstein

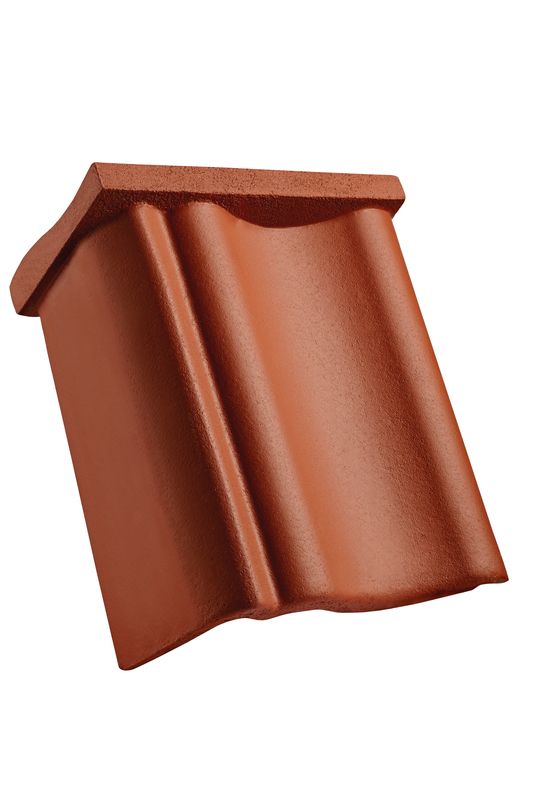

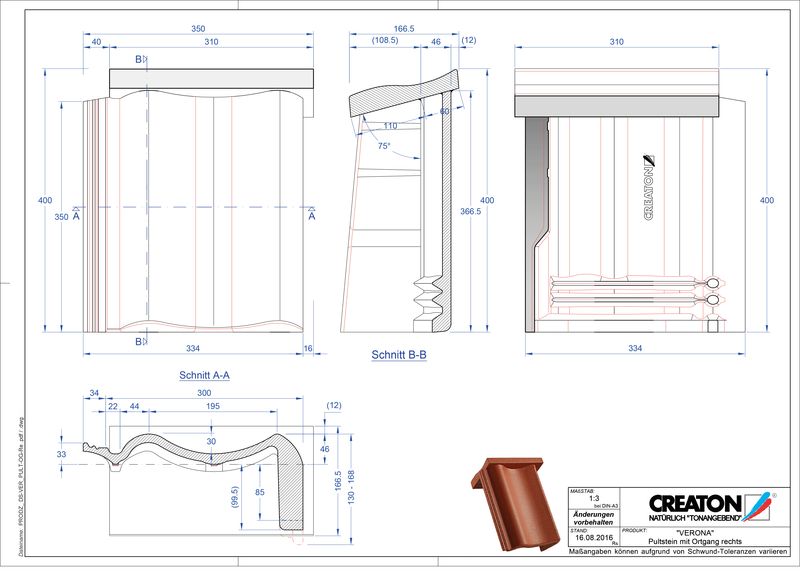

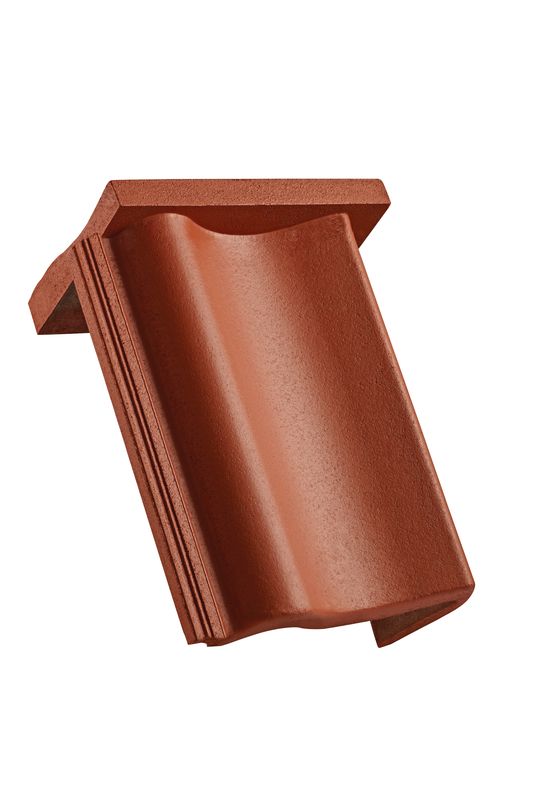

VER Pult-Ortgangstein rechts

VER Pult-Ortgangstein links

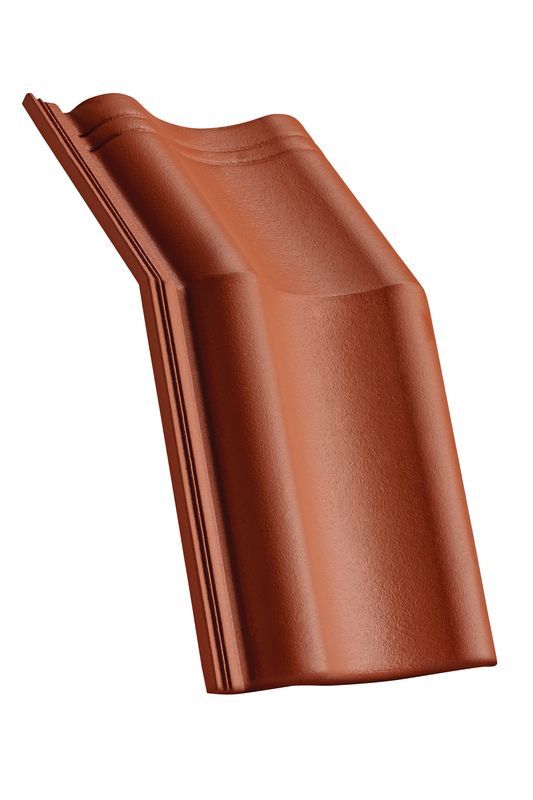

VER Mansard-/Knickstein

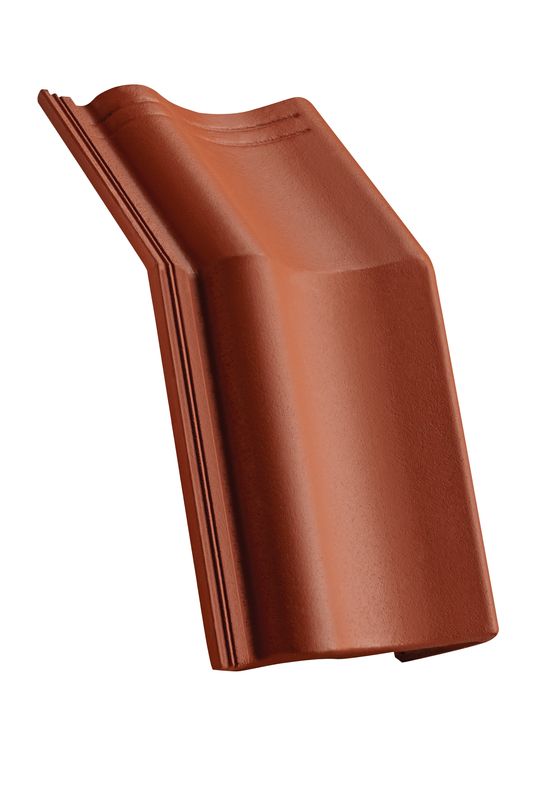

VER Mansard-/Knick-Ortgangstein rechts Ausstich 90

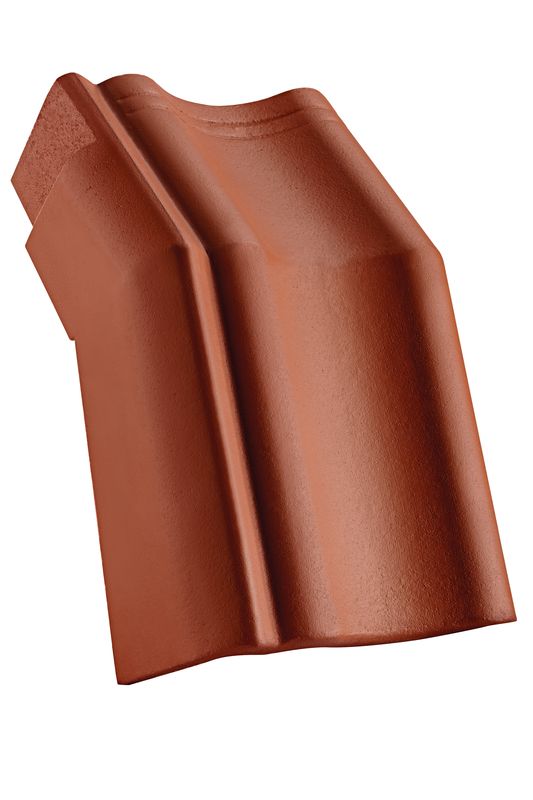

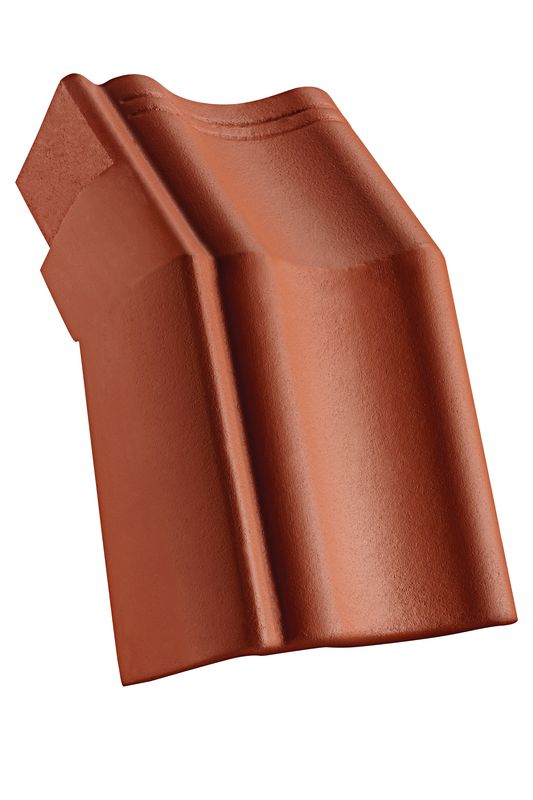

VER Mansard-/Knick-Ortgangstein links Ausstich 90

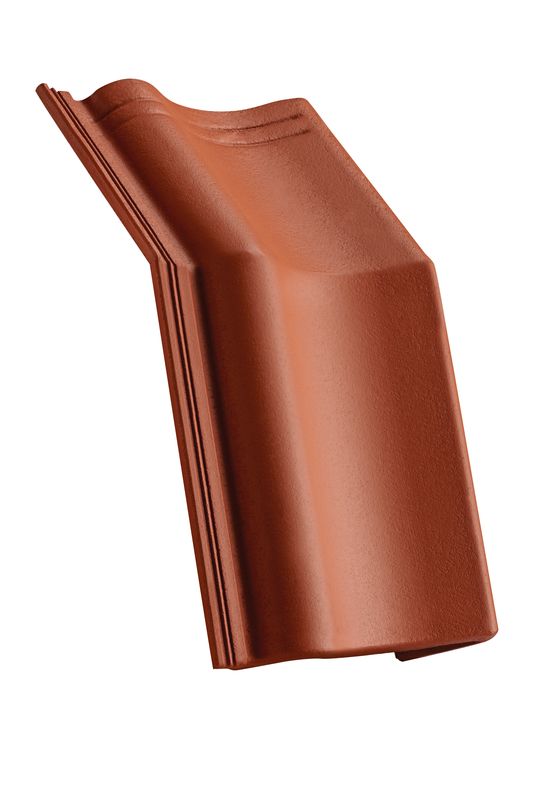

VER Mansard-/Knick-Ortgangstein rechts Ausstich 120

VER Mansard-/Knick-Ortgangstein links Ausstich 120

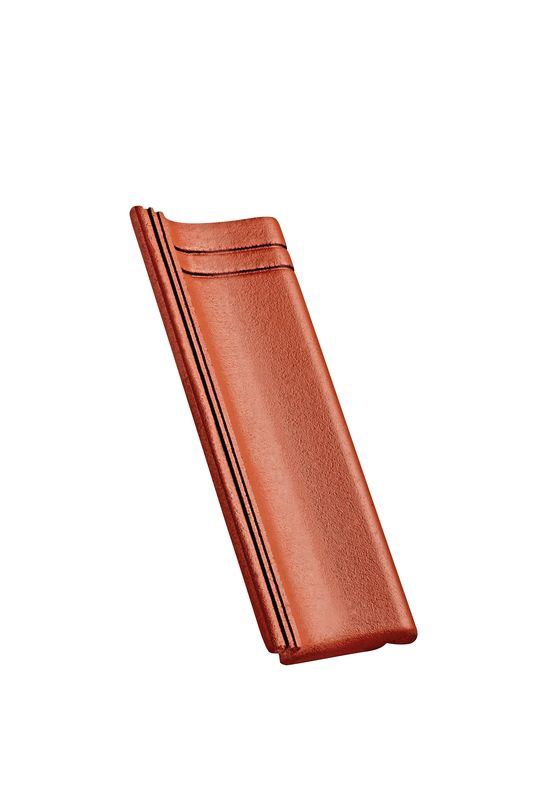

VER Längshalber

VER Doppelter Jumbostein

Sortiment für Dachentlüftungen und - durchdringungen

VER Set Entlüfterstutzen lang DN 100

VER Set Entlüfterstutzen flach DN 100

VER Set Entlüfterstutzen lang DN 125

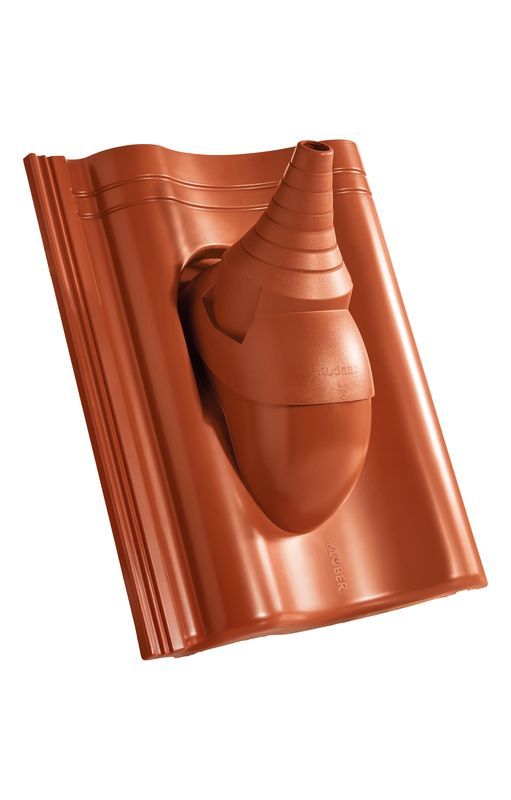

VER Set Antennendurchgang Kunststoff

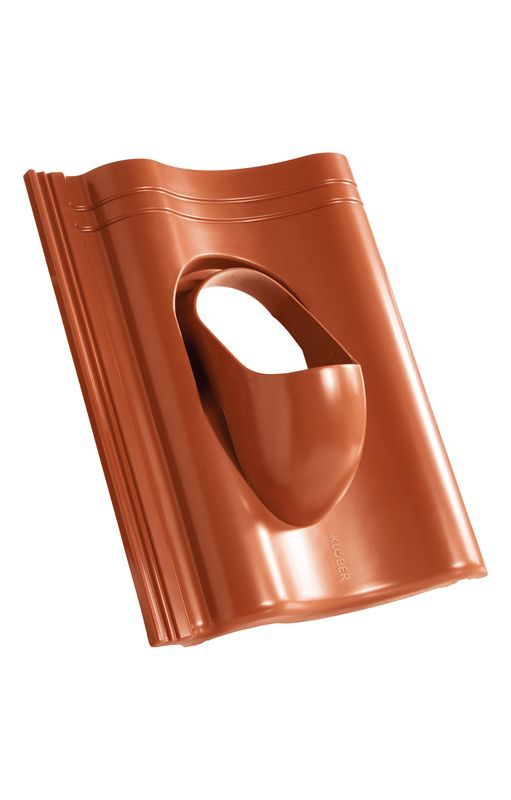

VER Kunststoff-Grundplatte

Entlüfterstutzen lang DN 100

Entlüfterstutzen flach DN 100

Entlüfterstutzen lang DN 125

Antennendurchgang Kunststoff

Solardurchgang Kunststoff

Thermen-Abgasrohradapter System 70/110

Universal Flexschlauch DN 110/125

Universal Unterdachanschlussadapter NW 13,5

Universal Unterdachanschlussadapter NW 20

Sortiment für Schneeschutz, Dachbegehung und Solarmontage aus Metall

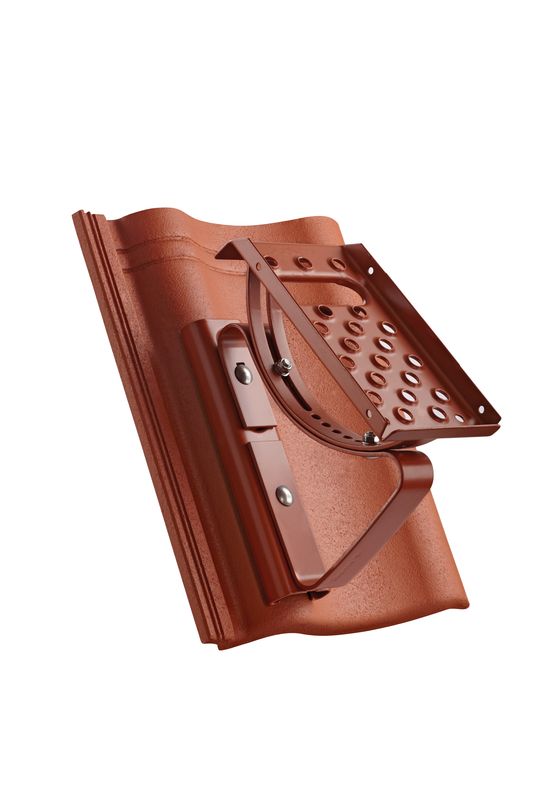

VER Grundelement mit Einzeltritt

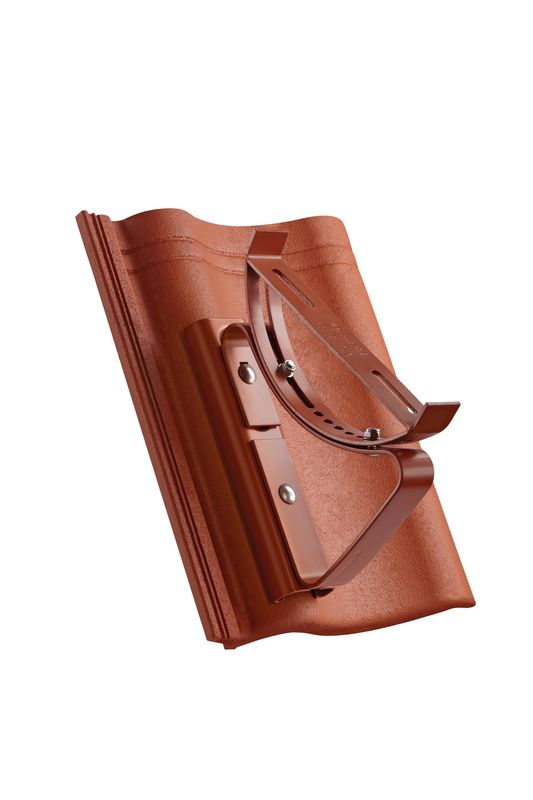

VER Grundelement für Kurz- und Langrost

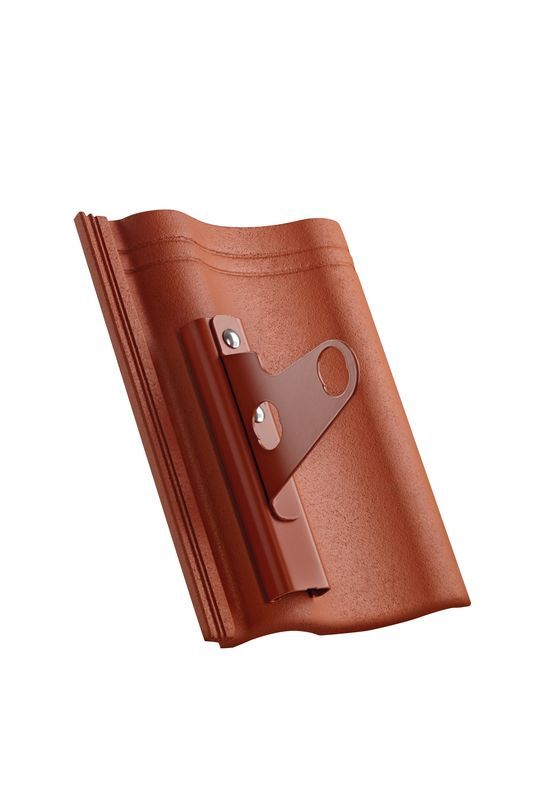

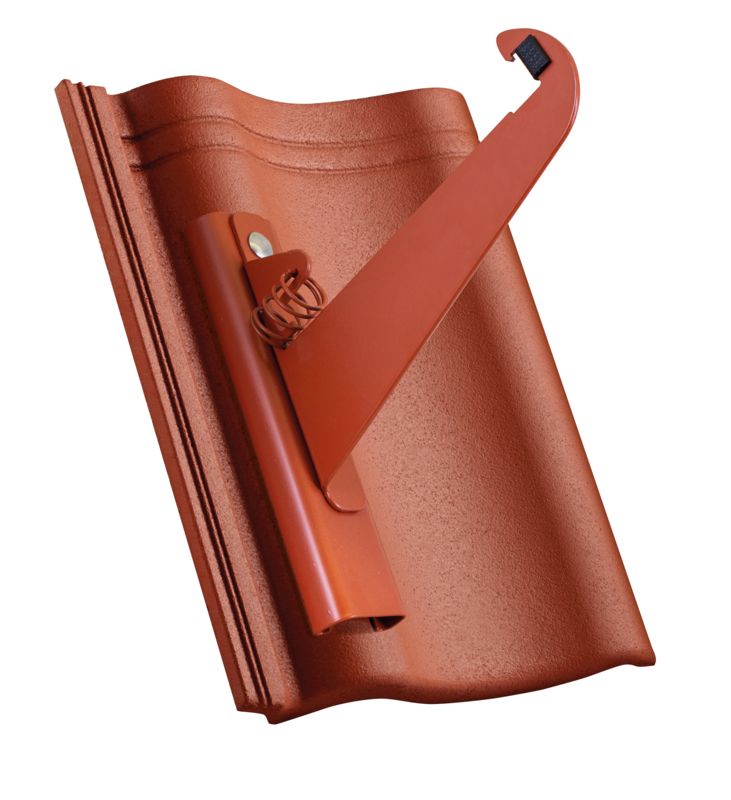

VER Grundelement für Schneefanggitter

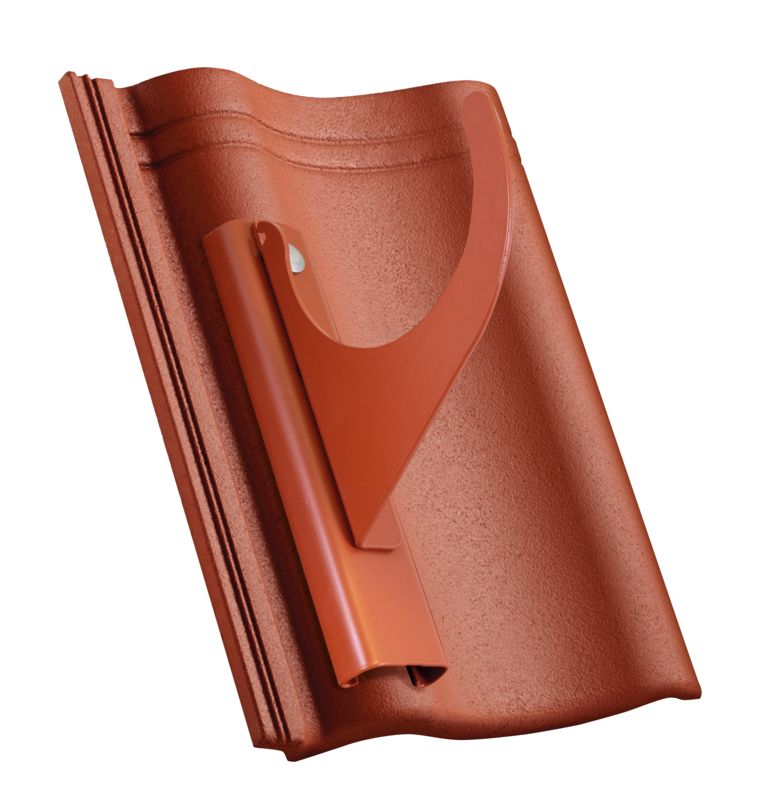

VER Grundelement für Rundholz

Schneenase Alu Typ 1

Kurzrost

Langrost

Verbindungssatz für Kurz- und Langrost

Schneefanggitter massiv 1,5 m Länge mit Verbindungsklemmen, Höhe 20 cm

Rundrohr Ø 40 mm, 2 m Länge (Beton)

Verbindungsmuffe für Rundrohr Ø 32 mm (Beton)

Endkappe für Rundrohr Ø 32 mm (Beton)

VER Grundelement mit Gebirgsschneefang für 2 Rundrohre

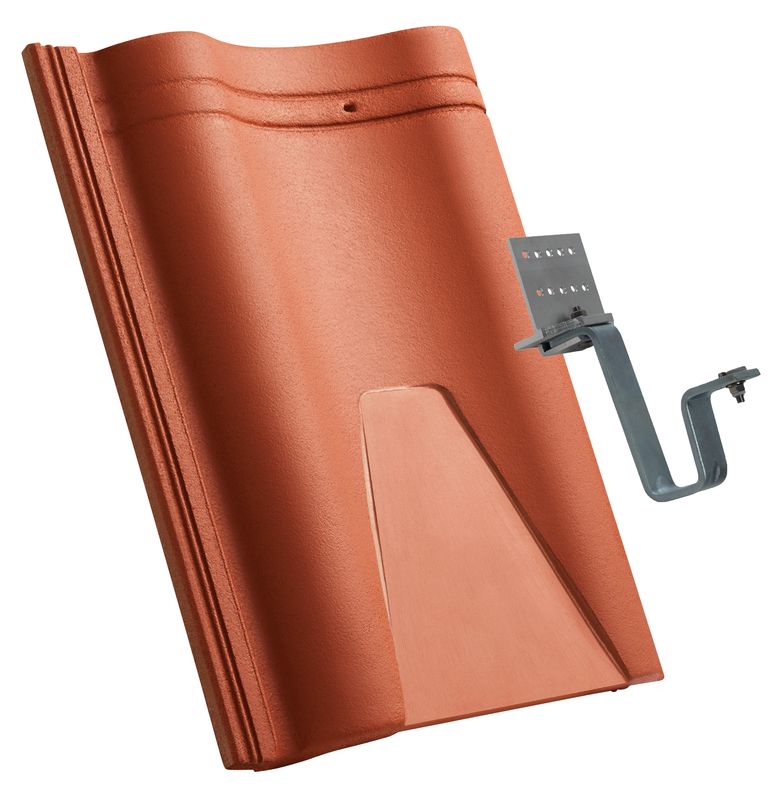

VER System-Solarhalter-Set für Bohlenmontage

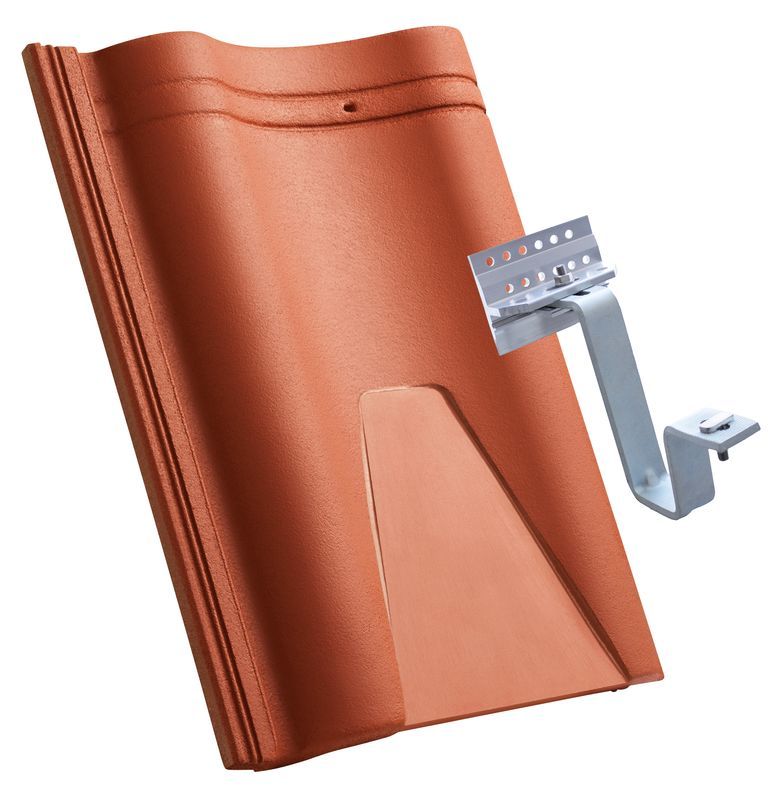

VER System-Solarhalter-Set für Sparrenmontage

First- und Gratsteinsortiment

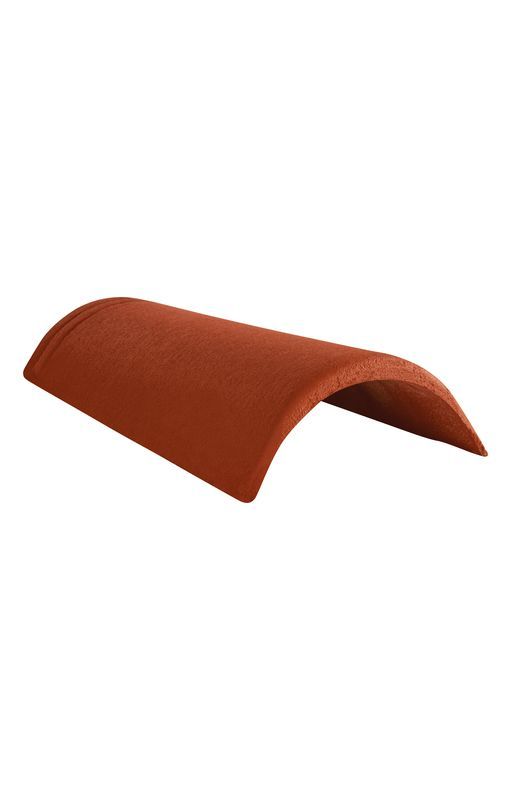

Firststein rund (Beton HEI, VER, GOE)

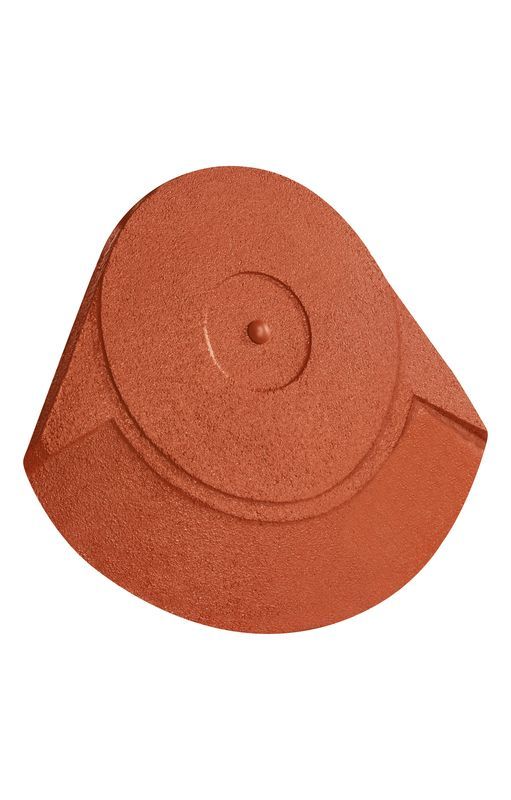

Funktionsanfang- und -endscheibe Diskuss (Beton VER, HEI, GOE)

Firstanfang- und -endscheibe Aluminium (Beton HEI, VER, GOE)

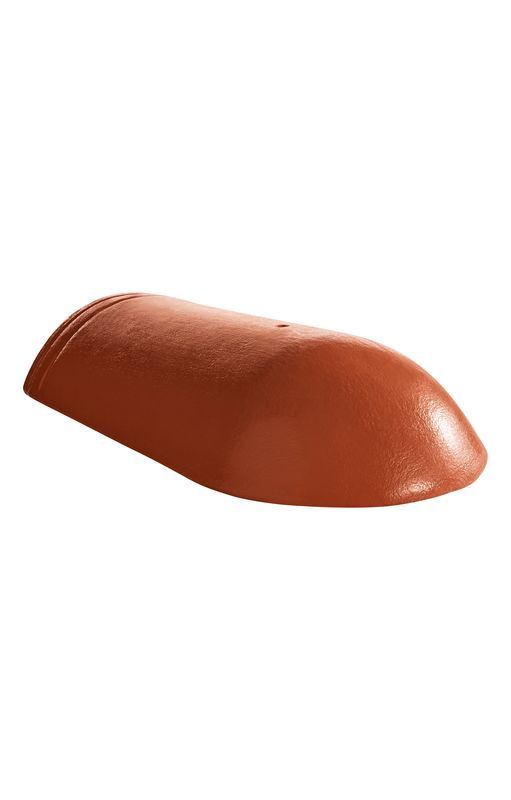

Gratanfänger rund (Beton, VER, HEI, GOE)

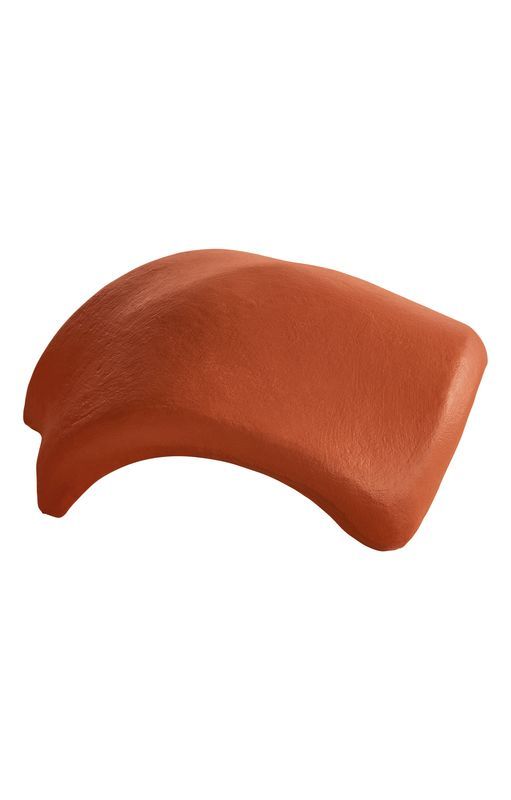

Walmkappe 3-achsig Typ rund (Beton HEI, VER, GOE)

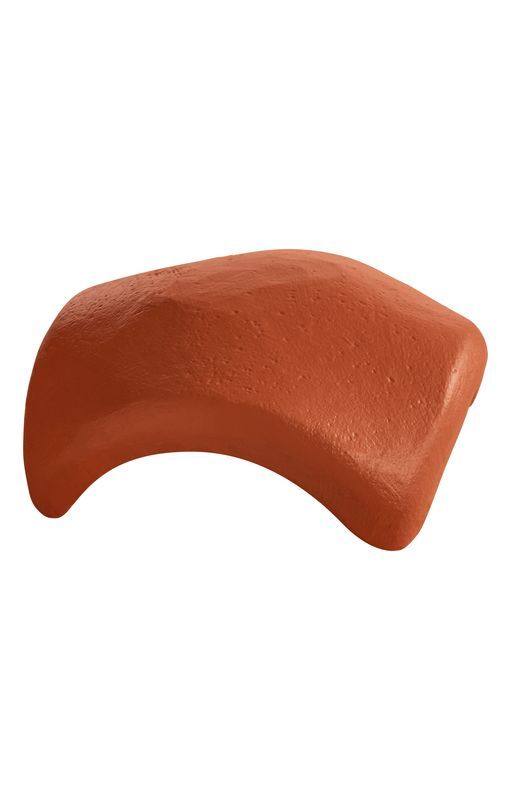

Walmkappe 4-achsig Typ rund (Beton HEI, VER, GOE)

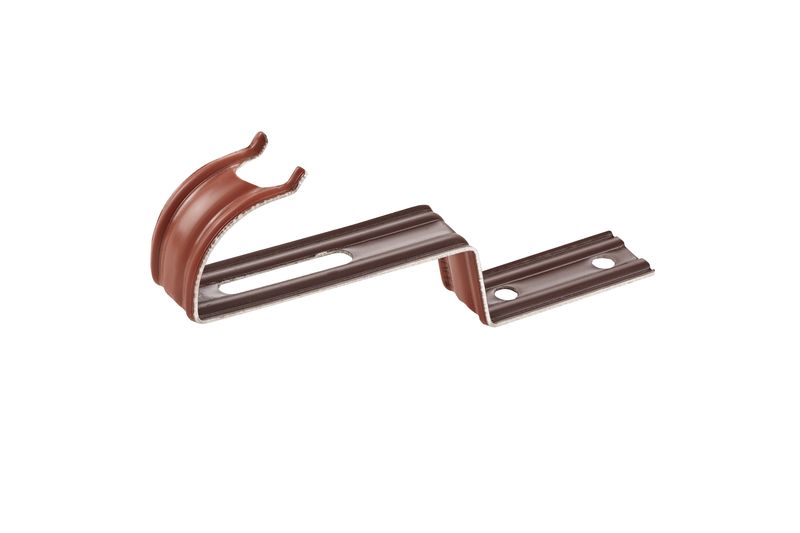

Firstklammer Aluminium (Beton HEI, VER, GOE)

Sortiment für Dachdetails und Windsogsicherung

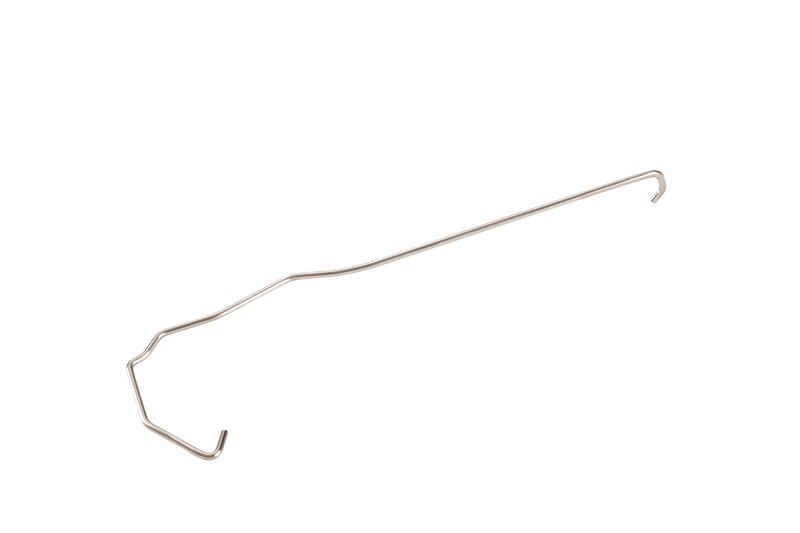

Sturmklammer Zink-Alu Einhängeklammer Typ H24 40x60 (HEI, VER, GOE) / 40x50 (HEI)

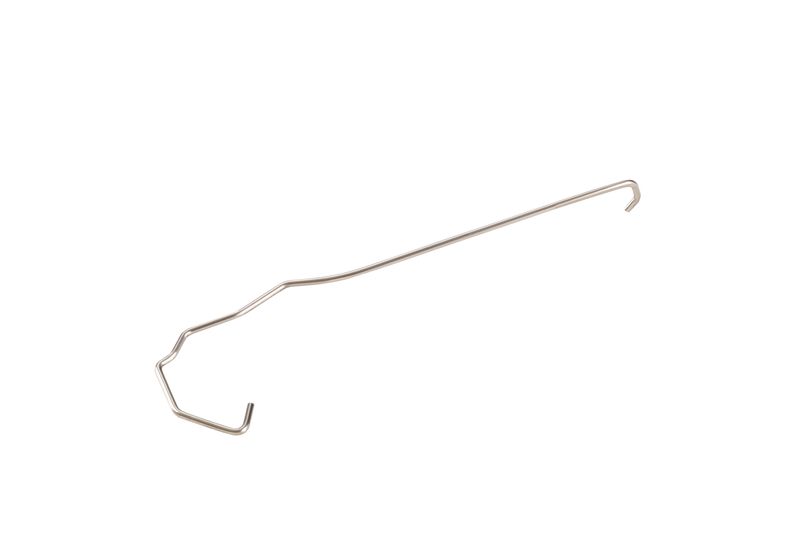

Sturmklammer Zink-Alu Einhängeklammer Typ H22 30x50 (HEI, VER, GOE)

Sturmklammer Zink-Alu Einschlagklammer Typ N14 (HEI, VER, GOE)

Dachausstiegsfenster 45 x 55 cm aus Metall mit Einscheiben-Sicherheitsglas

Wärmegedämmtes Dachausstiegsfenster 55 x 78 cm

Traufentlüftungskamm Kammhöhe 55 mm

Traufentlüftungselement Kammhöhe 65 mm

Sat- und Antennenmast verzinkt oder farbig beschichtet

Universal Anschlussband Aluminium 300 mm (CREAFLEX ALU BASIC)

Universal Anschlussband Aluminium 450 mm (CREAFLEX ALU BASIC)

Universal Anschlussband PIB 300 mm (CREAFLEX PIB)

Universal Anschlussband PIB 450 mm (CREAFLEX PIB)

Edelstahlschraube mit Dichtung 50er Länge

Acryl Anstreichfarben 250 ml NBU

Grat- und Kehlklammer 10-13 mm

Downloads

Broschüren und Dokumente
Produkt Datenblatt Musterschreiben-CREATON-UDB-DE
Produkt Prospekt Zusatzgarantie-6aus10-02-2021
Produkt Prospekt Checkliste-Zusatzgarantie-6aus10-BDS-02-2021
Produkt Prospekt CREAFLEX-PIB-2020
Produkt Prospekt Flyer-Universal-Anschlussband-Aluminium-2018-08-DE
Produkt Bestellformular Erhebungsbogen-Mansard-Knickstein-Dachsteine
Produkt Prospekt Gesamtkatalog-BDS-10-2023-DE
Dokument (Produkt) Zertifikat-Cradle-to-Cradle-Motio-Heidelberg-Verona
Produkt Leistungserklärung Dach-und-Formsteine-DoP-002-007HW-1300-DE
Produkt Prospekt CREAROLL-PP-2019
Produkt Bestellformular Erhebungsbogen-Schneefangberechnung
Produkt Bestellformular Erhebungsbogen-Windsogberechnung
CAD-Dateien

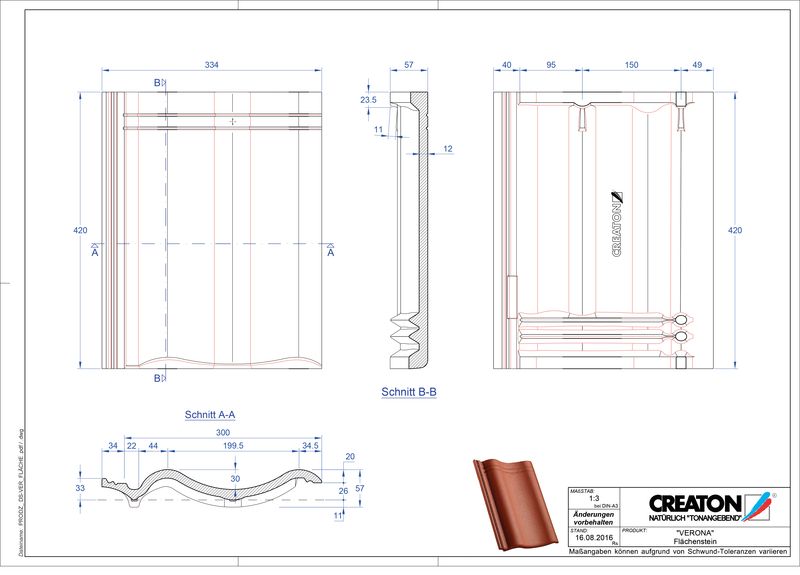

Produkt CAD-Datei VERONA Fläche Flaechenstein
pdf | 235 kB
dwg | 194 kB
jpeg | 55 kB

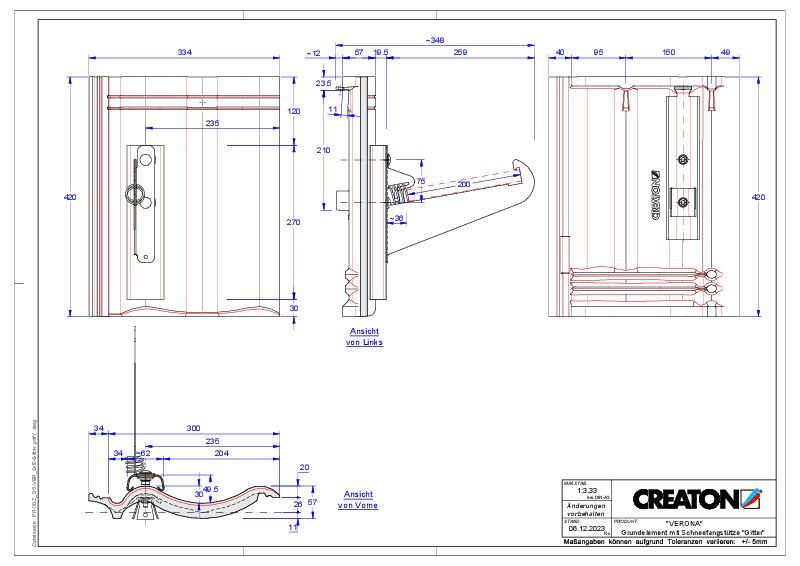

Produkt CAD-Datei VERONA Grundelement Gitter
pdf | 177 kB
dwg | 351 kB
jpeg | 63 kB

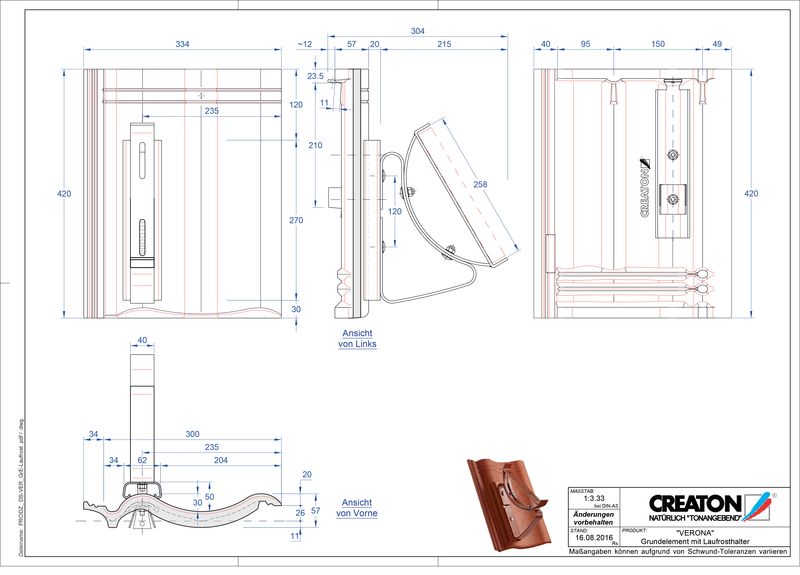

Produkt CAD-Datei VERONA Grundelement Laufrost
pdf | 251 kB
dwg | 231 kB
jpeg | 61 kB

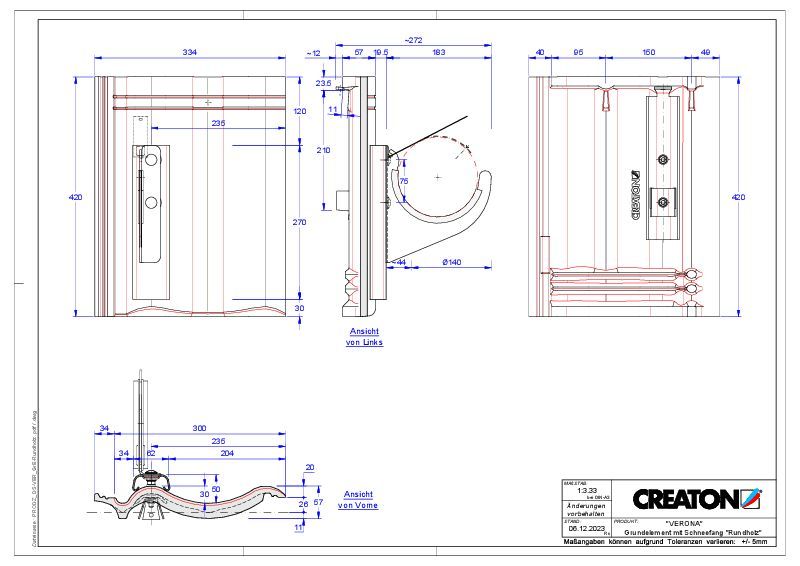

Produkt CAD-Datei VERONA Grundelement Rundholz
pdf | 174 kB
dwg | 294 kB
jpeg | 63 kB

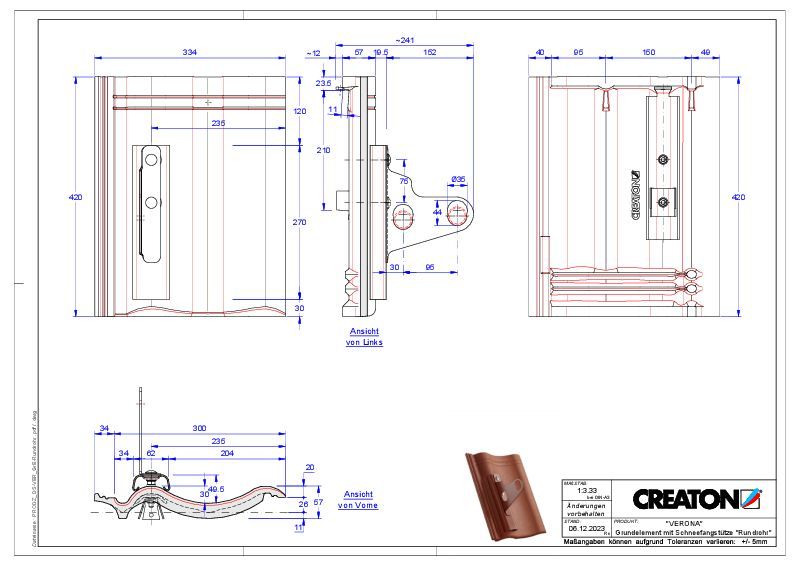

Produkt CAD-Datei VERONA Grundelement Rundrohr
pdf | 199 kB
dwg | 281 kB
jpeg | 64 kB

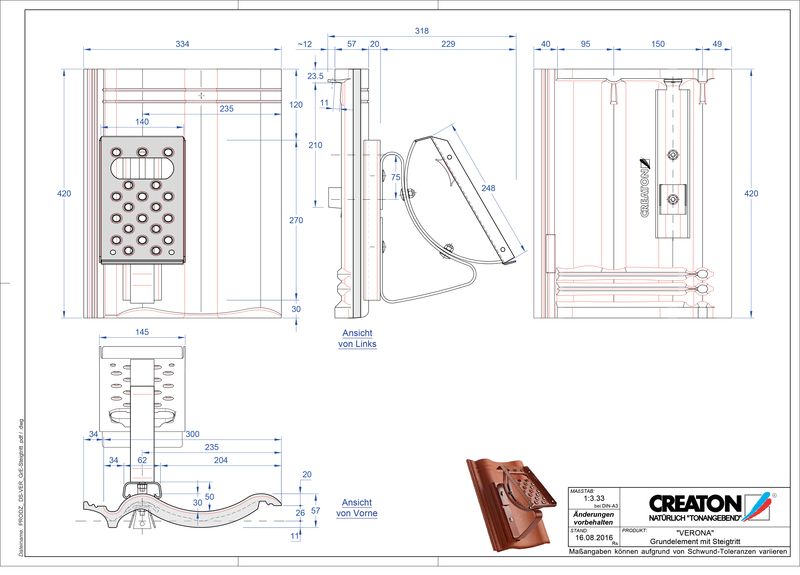

Produkt CAD-Datei VERONA Grundelement Steigtritt
pdf | 316 kB
dwg | 239 kB
jpeg | 66 kB
Produkt CAD-Datei VERONA Lüfterstein Luefterstein
pdf | 283 kB
dwg | 206 kB
jpeg | 60 kB

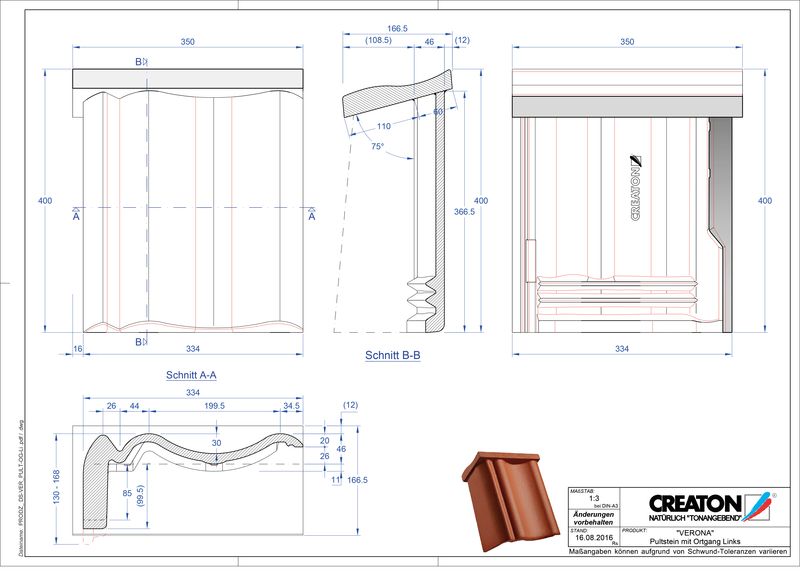

Produkt CAD-Datei VERONA Pultstein Ortgang links PultOGL
pdf | 241 kB
dwg | 192 kB
jpeg | 62 kB

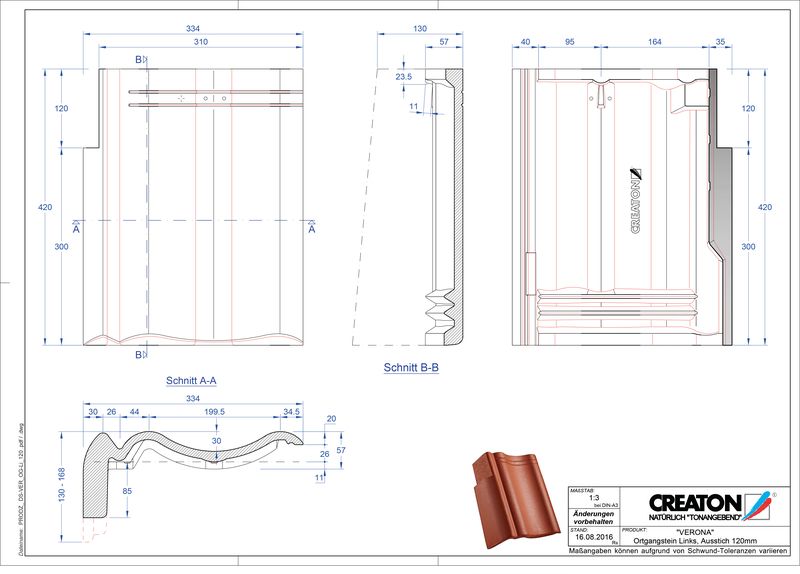

Produkt CAD-Datei VERONA Pultstein Ortgang links PultOGL-120
pdf | 254 kB
dwg | 192 kB
jpeg | 58 kB
Produkt CAD-Datei VERONA Pultstein Ortgang links PultOGL-90
pdf | 249 kB
dwg | 193 kB
jpeg | 58 kB
Produkt CAD-Datei VERONA Pultstein Ortgang rechts PultOGR
pdf | 246 kB
dwg | 196 kB
jpeg | 63 kB

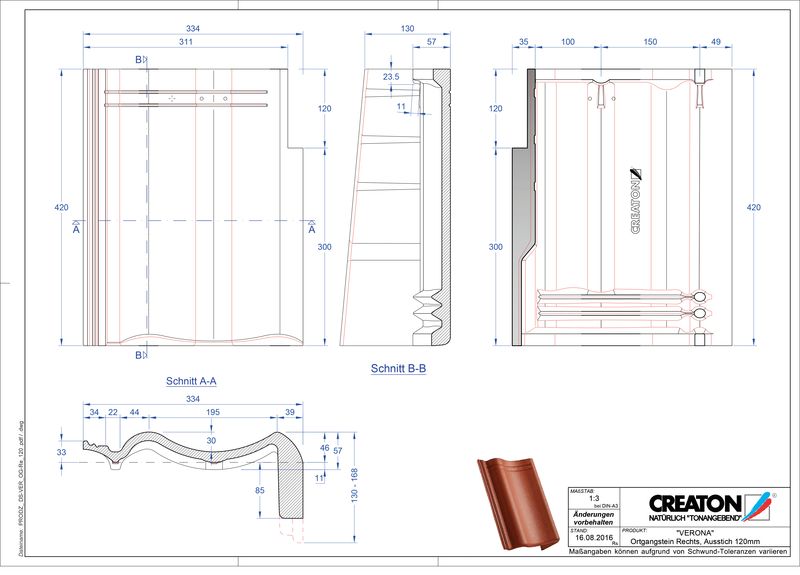

Produkt CAD-Datei VERONA Pultstein Ortgang rechts PultOGR-120
pdf | 249 kB
dwg | 193 kB
jpeg | 60 kB

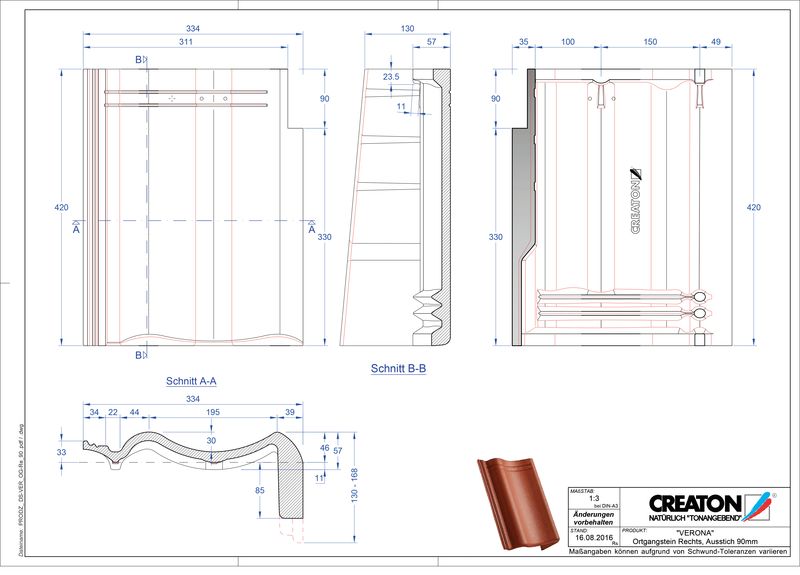

Produkt CAD-Datei VERONA Pultstein Ortgang rechts PultOGR-90
pdf | 249 kB
dwg | 195 kB
jpeg | 60 kB

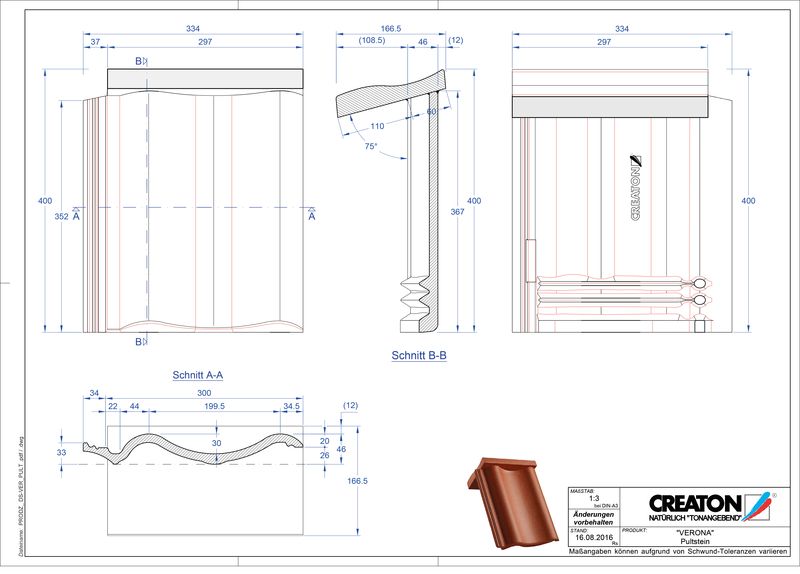

Produkt CAD-Datei VERONA Pultstein PULTSTEIN
pdf | 235 kB
dwg | 195 kB
jpeg | 58 kB

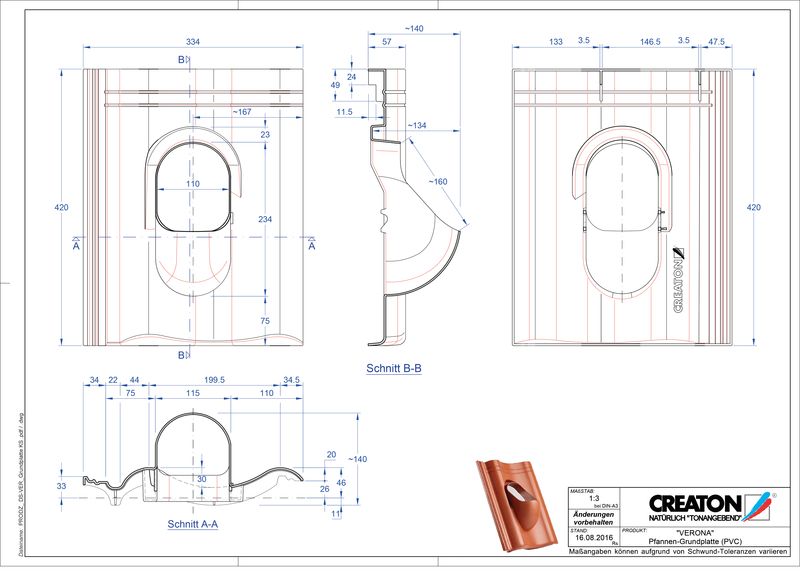

Produkt CAD-Datei VERONA Zubehör Grundplatte-PVC
pdf | 235 kB
dwg | 198 kB
jpeg | 63 kB

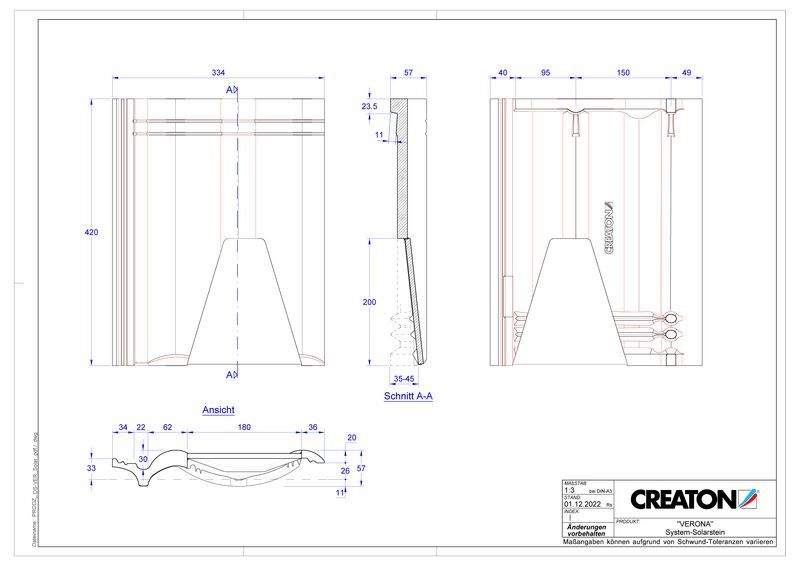

Produkt CAD-Datei VERONA Systemsolarstein Systemstein
pdf | 282 kB
dwg | 246 kB
jpeg | 46 kB

Ausschreibungstexte

>> Zu den Ausschreibungstexten

VERONA

Technische Daten

Technische Zeichnungen

Einsatzbereiche

Verlegehinweise

LAF-/FLA-WERTE

Referenzen

Zubehörsortiment

Sortiment für Dachentlüftungen und - durchdringungen

Sortiment für Schneeschutz, Dachbegehung und Solarmontage aus Metall

First- und Gratsteinsortiment

Sortiment für Dachdetails und Windsogsicherung

Downloads

Broschüren und Dokumente

CAD-Dateien

Produkt CAD-Datei VERONA Fläche Flaechenstein

Produkt CAD-Datei VERONA Grundelement Gitter

Produkt CAD-Datei VERONA Grundelement Laufrost

Produkt CAD-Datei VERONA Grundelement Rundholz

Produkt CAD-Datei VERONA Grundelement Rundrohr

Produkt CAD-Datei VERONA Grundelement Steigtritt

Produkt CAD-Datei VERONA Lüfterstein Luefterstein

Produkt CAD-Datei VERONA Pultstein Ortgang links PultOGL

Produkt CAD-Datei VERONA Pultstein Ortgang links PultOGL-120

Produkt CAD-Datei VERONA Pultstein Ortgang links PultOGL-90

Produkt CAD-Datei VERONA Pultstein Ortgang rechts PultOGR

Produkt CAD-Datei VERONA Pultstein Ortgang rechts PultOGR-120

Produkt CAD-Datei VERONA Pultstein Ortgang rechts PultOGR-90

Produkt CAD-Datei VERONA Pultstein PULTSTEIN

Produkt CAD-Datei VERONA Zubehör Grundplatte-PVC

Produkt CAD-Datei VERONA Systemsolarstein Systemstein

Ausschreibungstexte

Besuchen Sie die Bauplattform

Folgen Sie uns auf

Universal Wand- und Kamin-Anschlussband TPE

VERONA

Technische Daten

Technische Zeichnungen

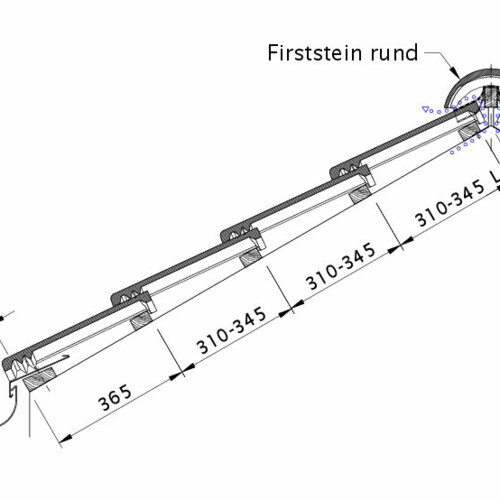

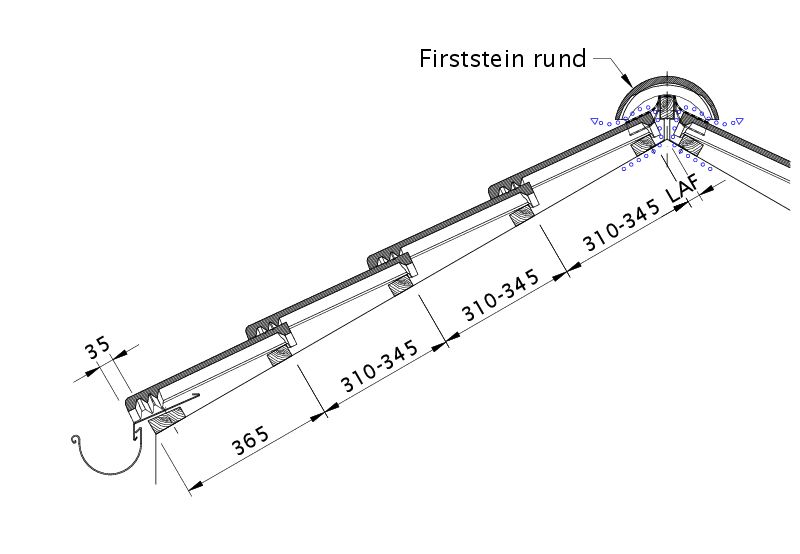

Zeichnung VERONA Dachquerschnitt DQF

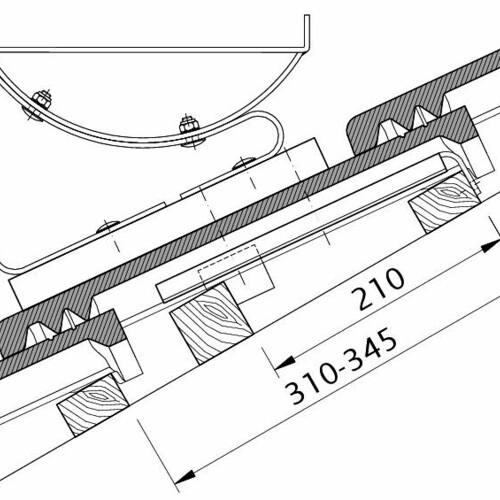

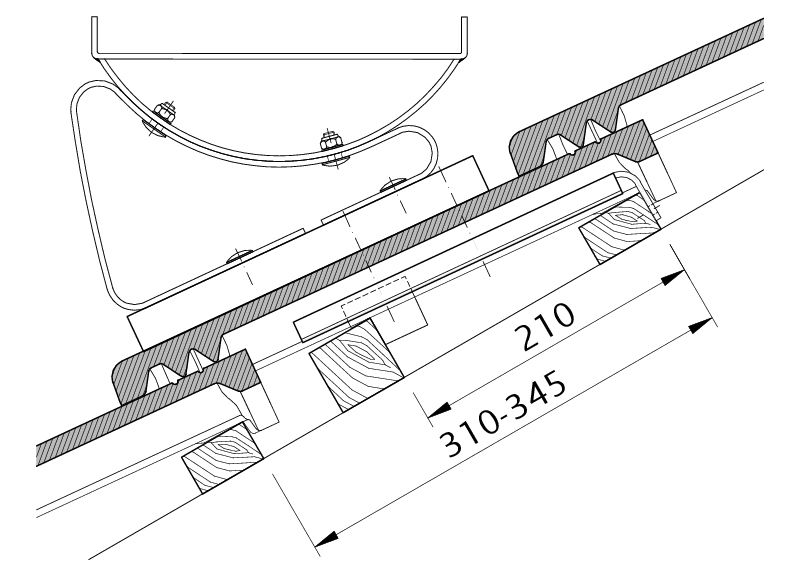

Zeichnung VERONA Funktionsstein FUK

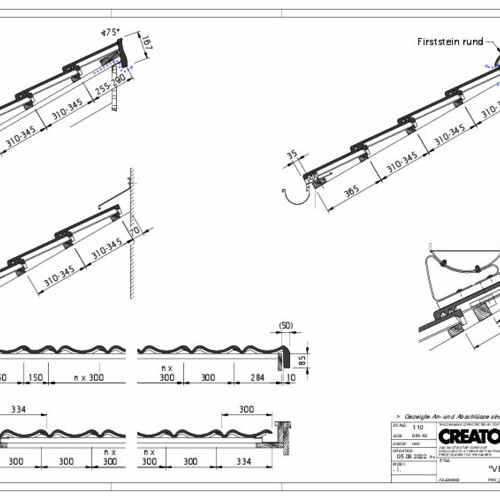

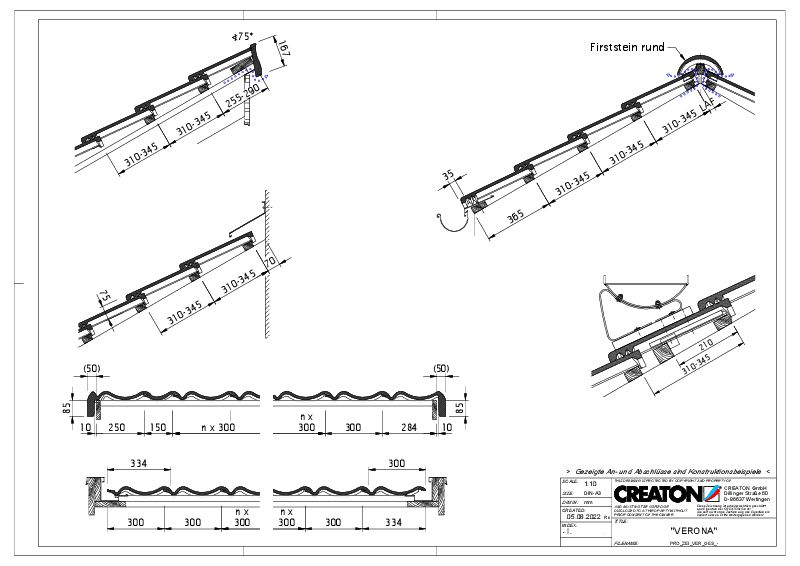

Zeichnung VERONA Gesamtansicht GES

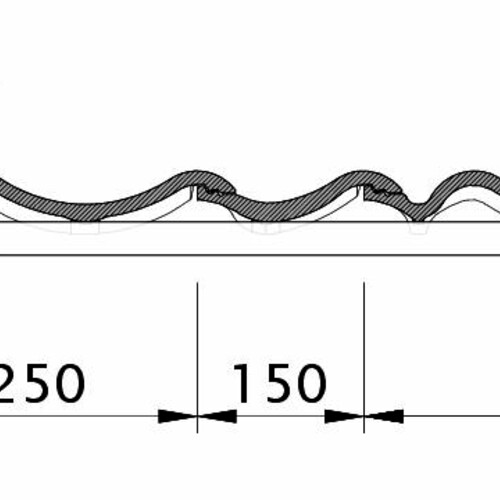

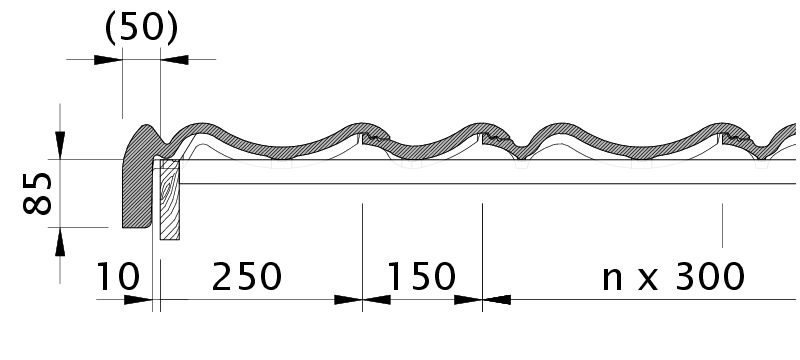

Zeichnung VERONA Ortgangstein links mit Ortgangbrett OBL

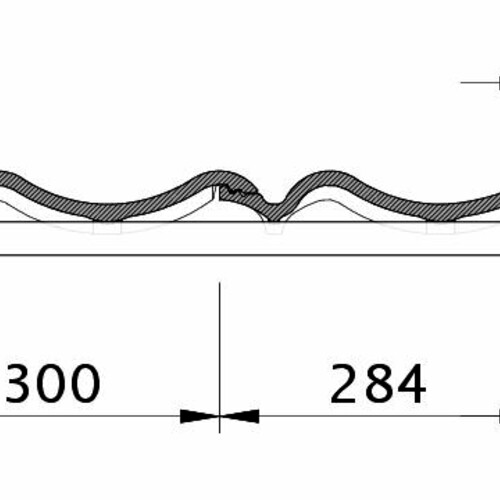

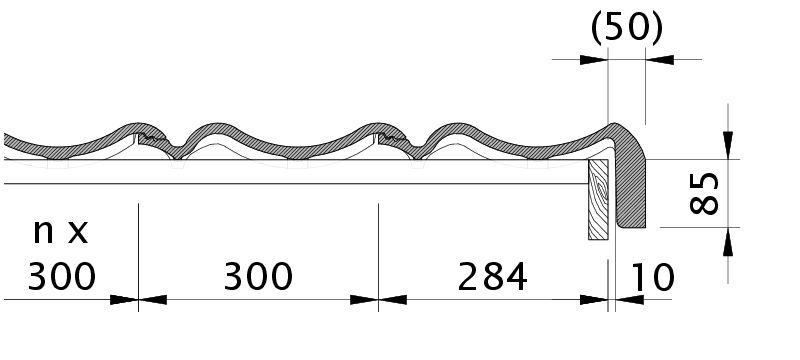

Zeichnung VERONA Ortgangstein rechts mit Ortgangbrett OBR

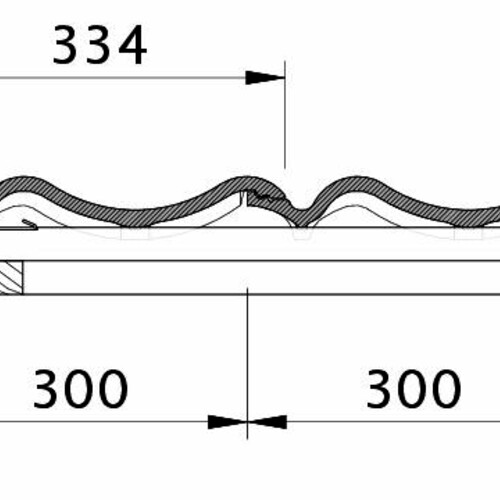

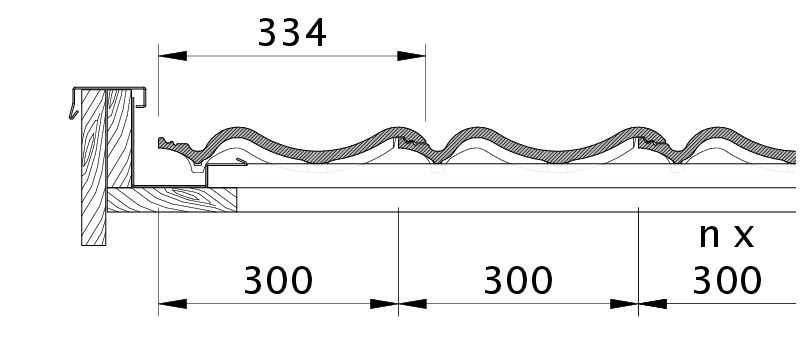

Zeichnung VERONA OG li. m. Flächenstein und Blechausführung OGLBL

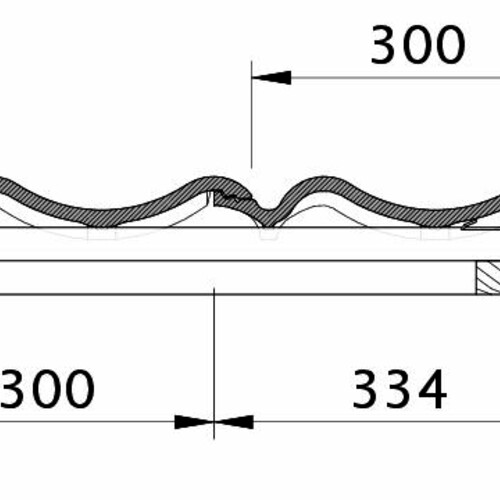

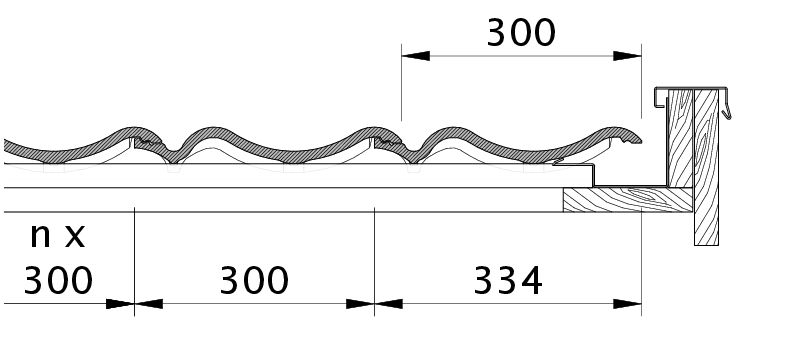

Zeichnung VERONA OG li. m. Ortgangstein u. Ortgangbrett OGLBR

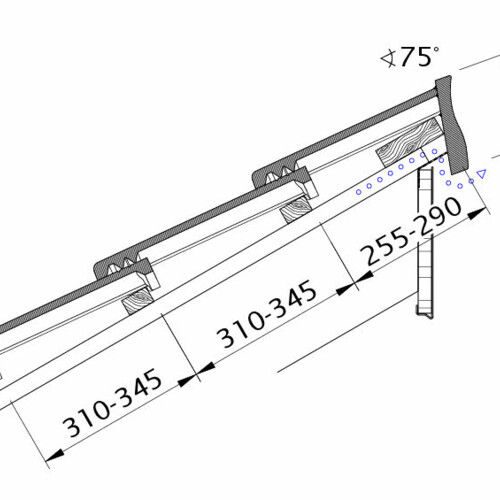

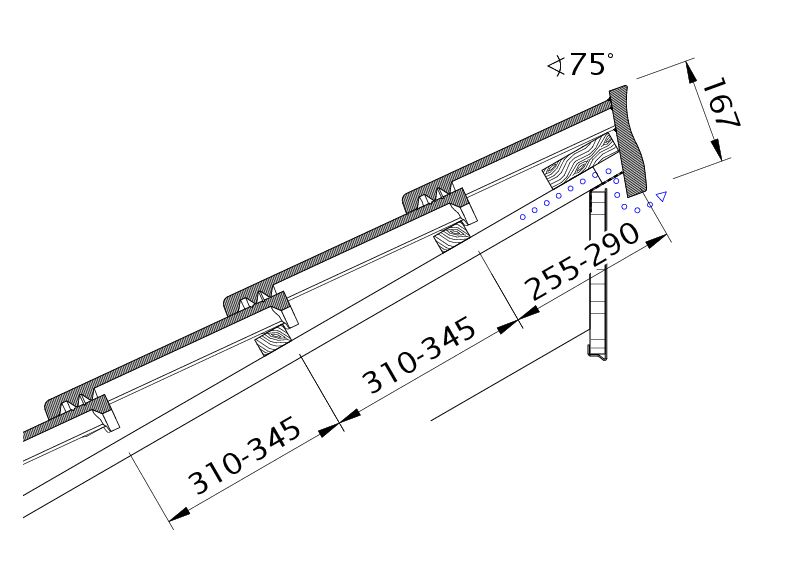

Zeichnung VERONA Pultdach-Ausführung PDA

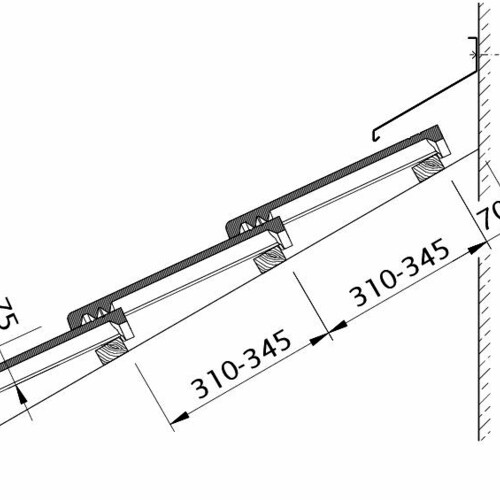

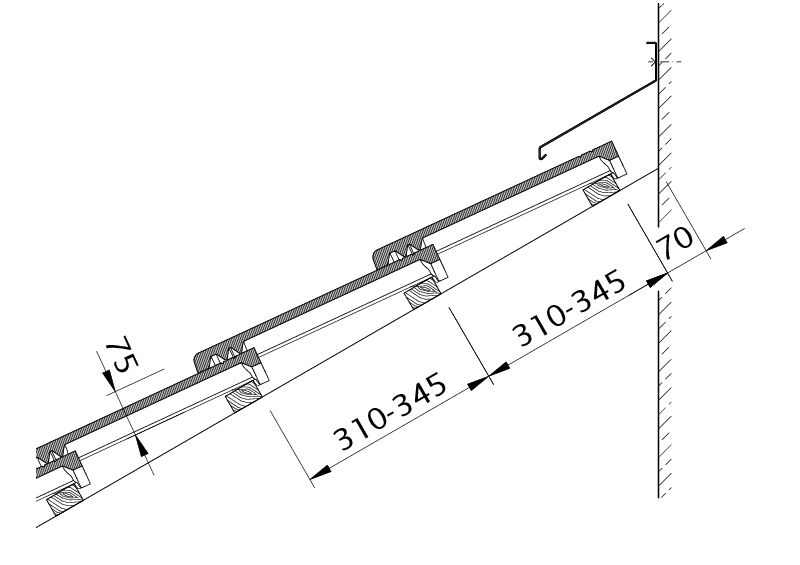

Zeichnung VERONA Wandanschluss oben mit FALZ WMF
