Das CREATON PV-VARIO System

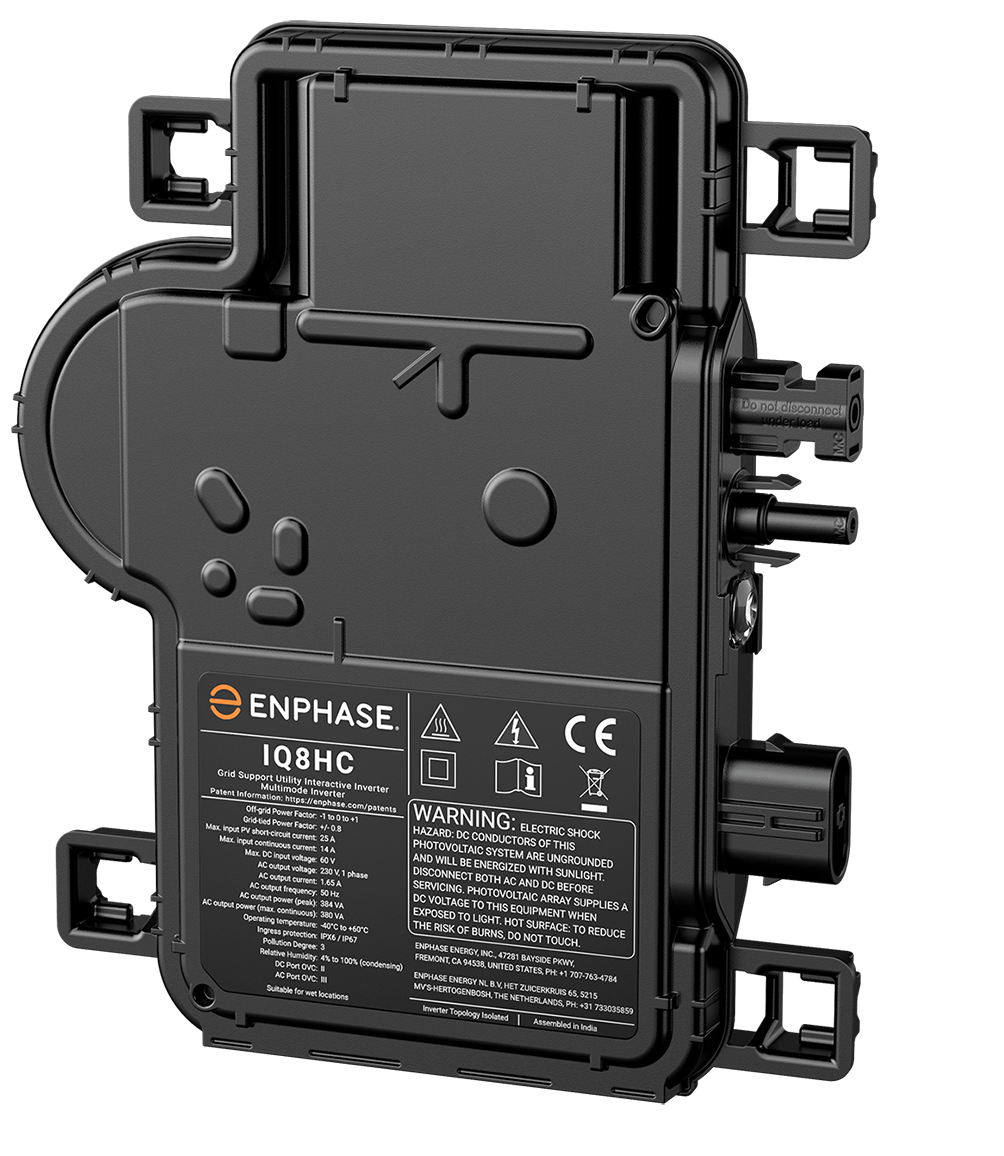

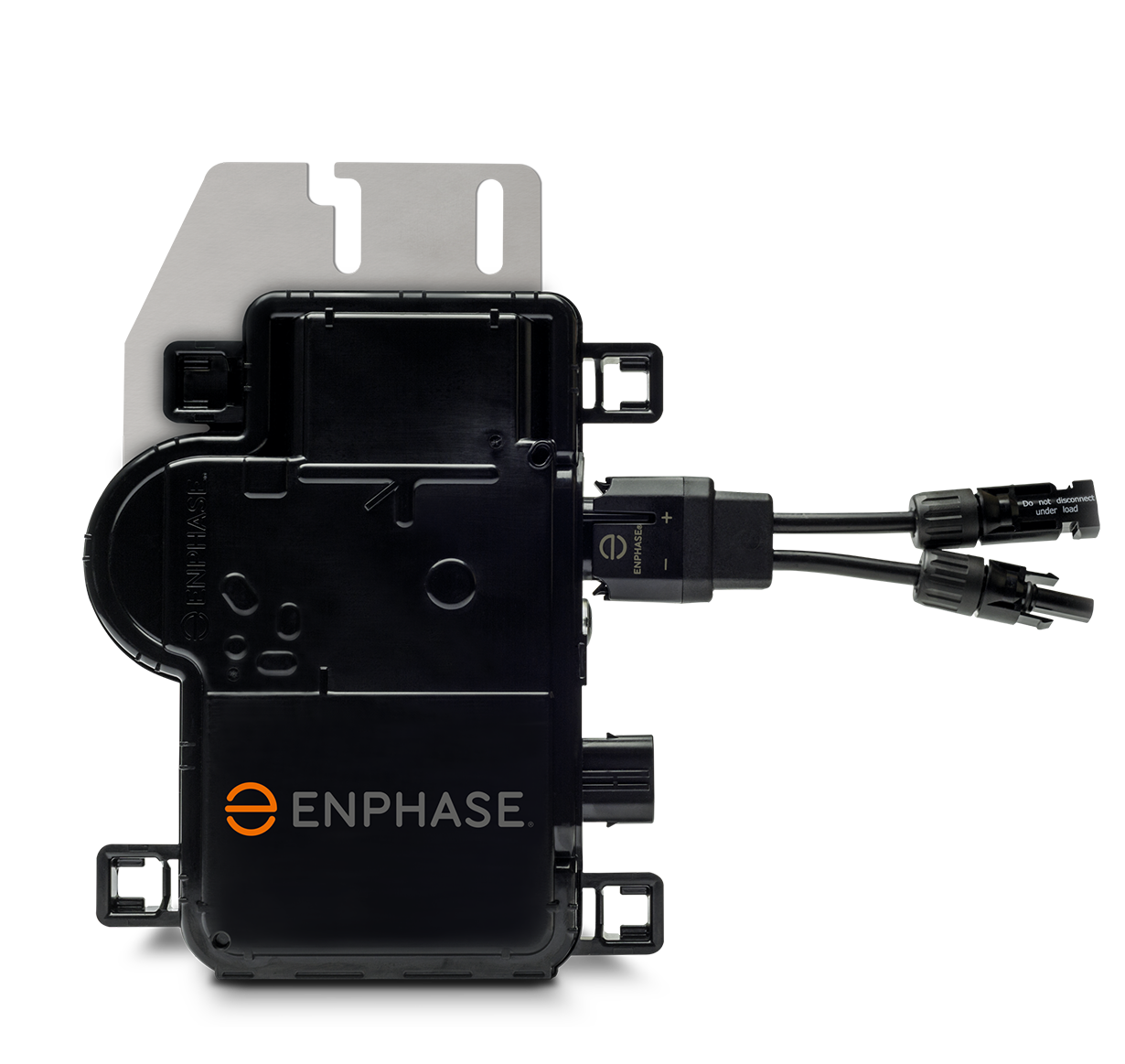

Das integrierte CREATON PV-VARIO System wurde von Profis für Profis entwickelt. Einfach, schnell zu installieren, leicht, kostengünstig und ohne Schienensystem. Darüber hinaus lässt sich die flexible Unterkonstruktion in unterschiedlichen Formationen anordnen. Bei der Technik setzen wir auf die neueste Mikrowechselrichter-Generation von Enphase.

Ihre Vorteile im Überblick:

  • Innovatives VARIO-Wannensystem mit optimierter Luftzirkulation, welche die Überhitzung der Module vermeidet und die Stromerzeugung optimiert
  • Sehr flexibel sowohl U-förmig, L-förmig als auch pyramidenförmig montierbar
  • Ästhetische Einbindung ausgewählter Dachfensterlösungen durch Eindeckrahmen möglich
  • Komponenten mit bis zu 25 Jahren Garantie für dauerhaft zuverlässige Energiegewinnung auf dem Dach

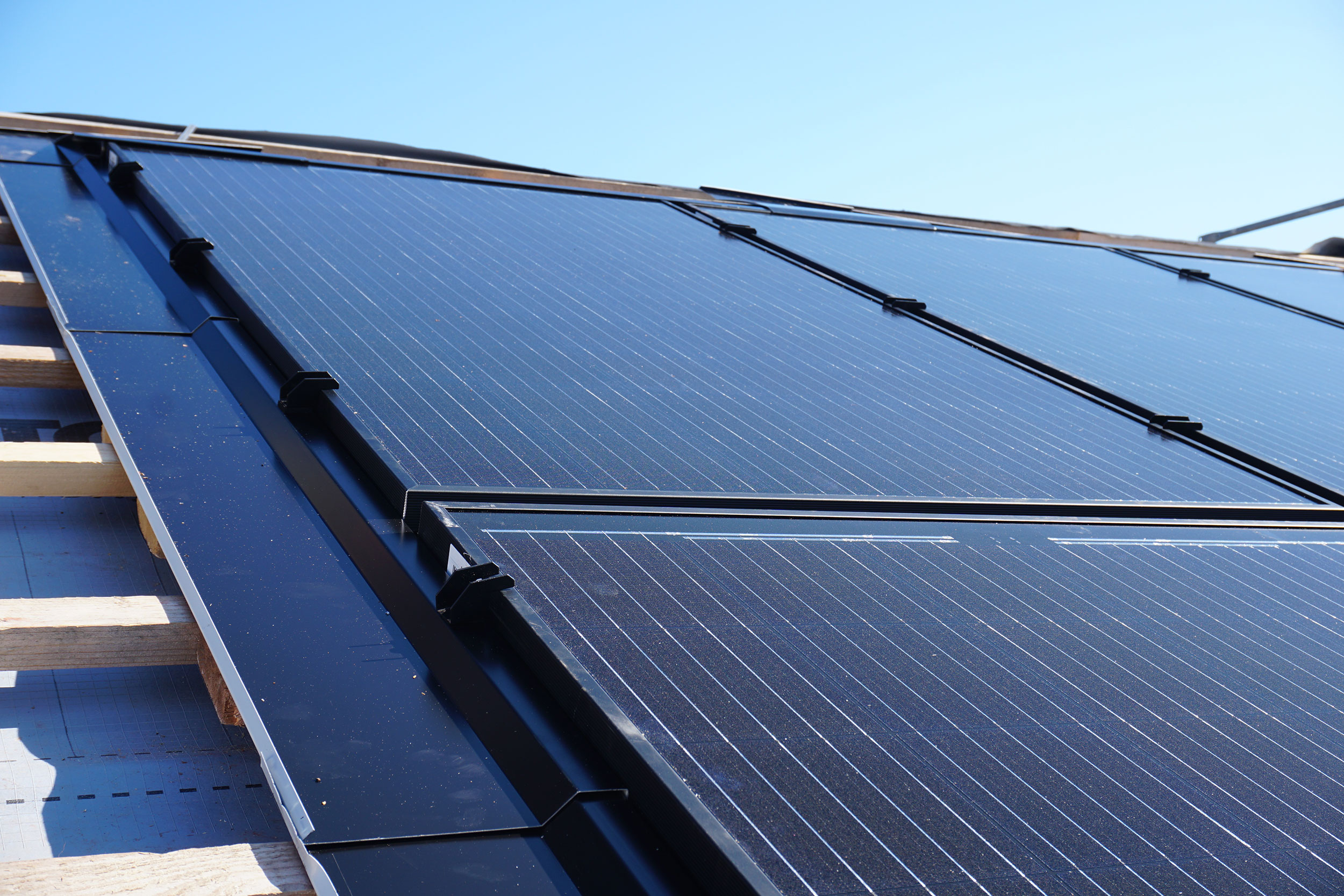

GSE Indach PV



Alle Komponenten aus einer Hand

  • Das integrierte CREATON PV-VARIO System lässt sich in Neubau- als auch in Sanierungsobjekten einsetzen.
  • Die Montage der Rahmen erfolgt direkt auf Höhe der Dachlattung und fügt sich ästhetisch in die Bedachung ein.
  • Ausgewählte Dachfensterlösungen lassen sich durch ein passendes Anschlusssystem in das System ästhetisch einbinden.

Wir liefern Ihnen montagefertige Systeme mit folgenden Komponenten:

  • MONTAGE-KIT (projektbezogen) inkl. Montagerahmen und Befestigungsmaterial

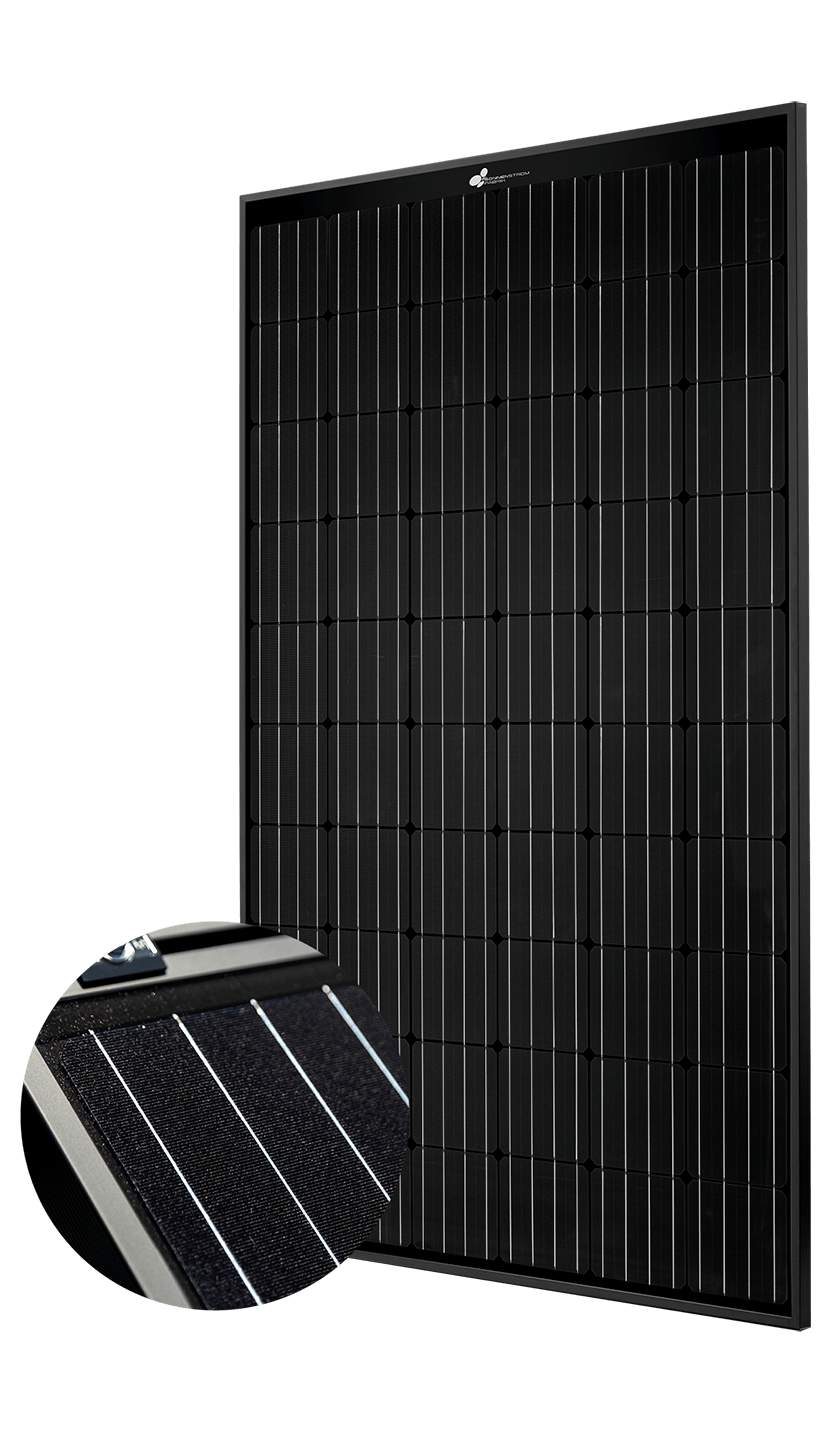

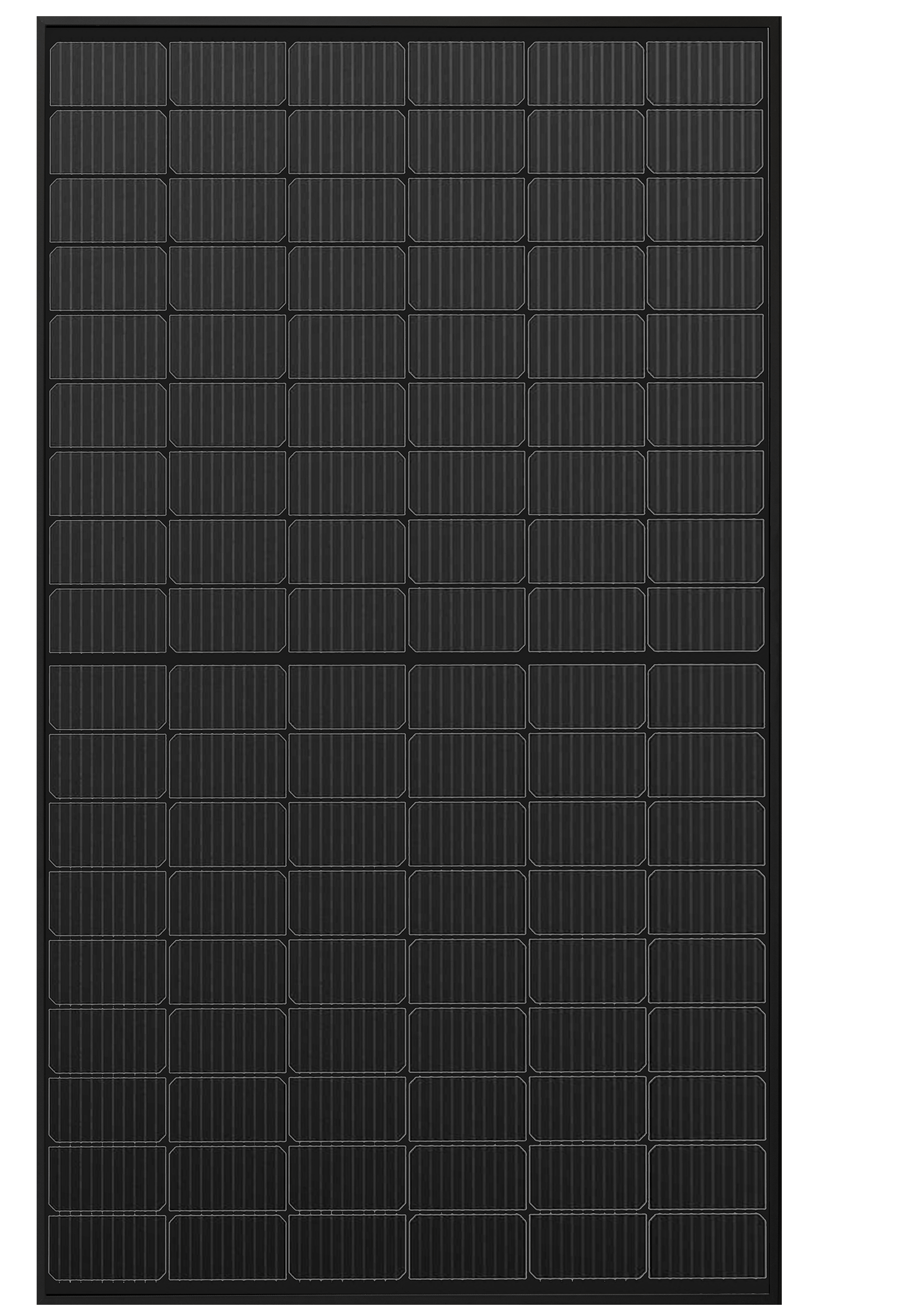

  • MODUL-KIT inkl. Glas/Glas Modul, Wechselrichter und Q-Kabel
  • KABEL-KIT inkl. vorkonfektioniertem Q-Kabel (25 m)
  • ANSCHLUSS-KIT inkl. Erdungskabel, Unterdachadapter und CREAFLEX PIB 450 mm
  • ELEKTRO-KIT inkl. Envoy-S Metered (Kommunikations-Gateway),
  • Q-Relais (Netzwerksystem-Relaisecontroller) und Stromwandler (CT)


Weitere Details und Unterlagen zu den Komponenten finden Sie hier:

ZU DEN KOMPONENTEN

Zertifizierung & Garantie:

  • CCFAT-CSTB: ATEC N°21/16-57 V4 - In Roof System
  • Brandschutztest: Konformität BROOF T1, T3, T4
  • ALPES CONTROLE: ETN A27T2109
  • BBA: MCS 012 Zertifikat Nr. MCS BBA 0156
  • DIBt: Allgemeine bauaufsichtliche Zulassung Nr. Z-14.4-817


Alle Infos zu den Garantien finden Sie hier:

ZU DEN GARANTIEN

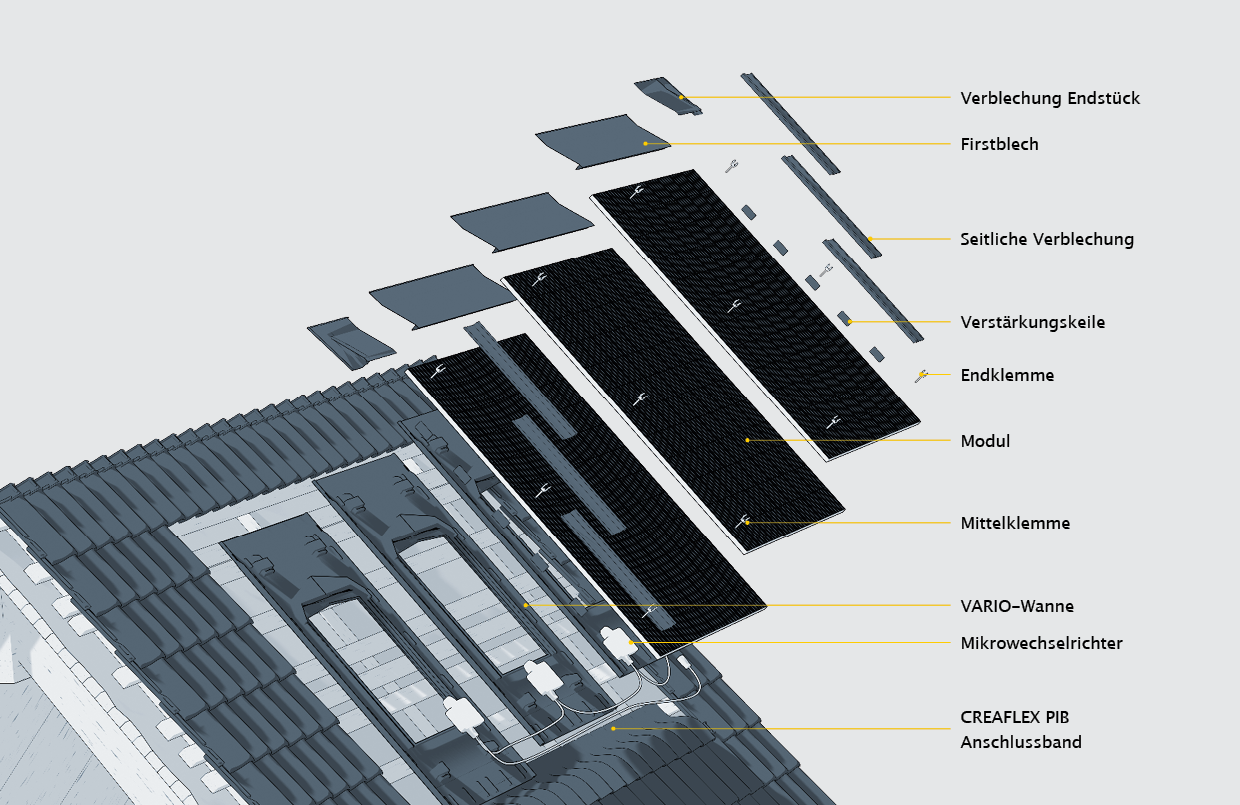

Konstruktion integriertes CREATON PV-VARIO System

Unterkonstruktion

GSE Indach PV Unterkonstruktion
  • Das integrierte CREATON PV-VARIO System lässt sich in Neubau- als auch in Sanierungsobjekten einsetzen.
  • Das System eignet sich im Hochformat (Portrait) für eine Dachneigung von 22° bis 50°. In Verbindung mit einem Unterdach - Zusatzmaßnahmen nach CREATON Herstellervorgabe, kann das System bis 15° Dachneigung und nach objektbezogener Prüfung, mit einer Einzelfreigabe, bis 12° Dachneigung eingesetzt werden. (Siehe Einsatzbereich) Die Ausführung des Unterdaches und die Montage des PV-Systems erfolgt nach CREATON Herstellerangaben.
  • Die Montage der Rahmen erfolgt direkt auf der Dachlattung und fügt sich ästhetisch in die Bedachung ein.
  • Die exklusive und patentierte Konzeption ermöglicht eine Luftzirkulation, welche die Überhitzung der Module vermeidet und die Stromerzeugung optimiert.
  • Ausgewählte Dachfensterlösungen lassen sich durch ein passendes Anschlusssystem in das System ästhetisch einbinden.
  • Die Unterkonstruktion besteht aus einem Rahmensystem, welches aufgrund eines speziellen Polypropylens UV- beständig und witterungsbeständig ist. Selbstverständlich kann es recycelt werden.

EINSATZBEREICHE

VARIO Unterdach - Zusatzmaßnahme nach CREATON Herstellerangabe

22 ° Regeldachneigung CREATON DE in Kombination mit Zusatzmaßnahmen nach Herstellerangaben
≥ 22 °Ausführung einer Unterspannung/Unterdeckung verklebt, empfohlene CREATON Produkte: DUO longlife ND extra, TRIO longlife extra
≥ 18 °Ausführung als regensicheres Unterdach, empfohlene CREATON Produkte: DUO longlife ND extra, TRIO longlife extra
≥ 15 °Ausführung als wasserdichtes Unterdach, empfohlene CREATON Produkte: QUATTRO longlife extra
≥ 12 °Sonderkonstruktion, nur nach objektbezogener Prüfung und Freigabe möglich
