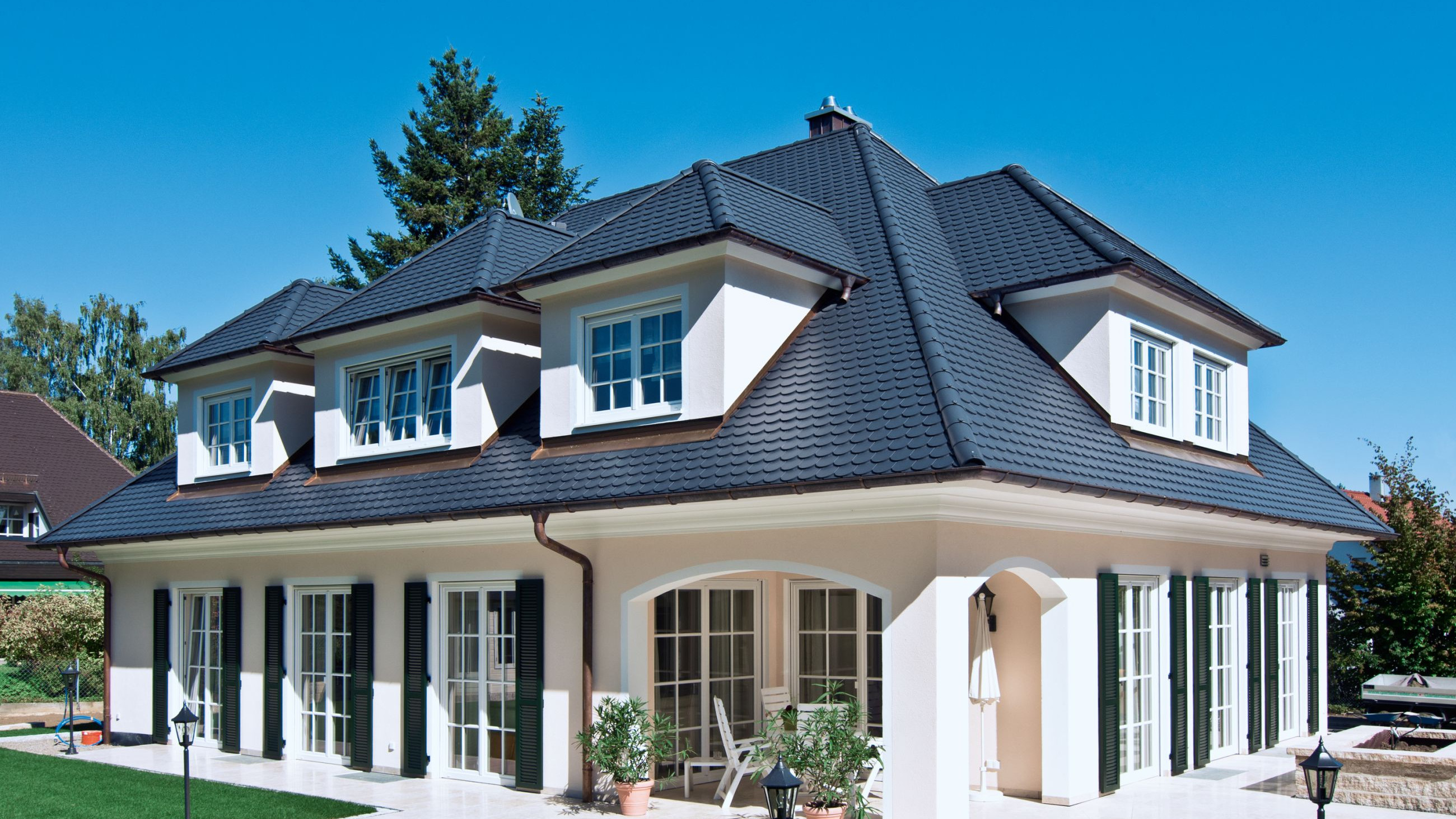

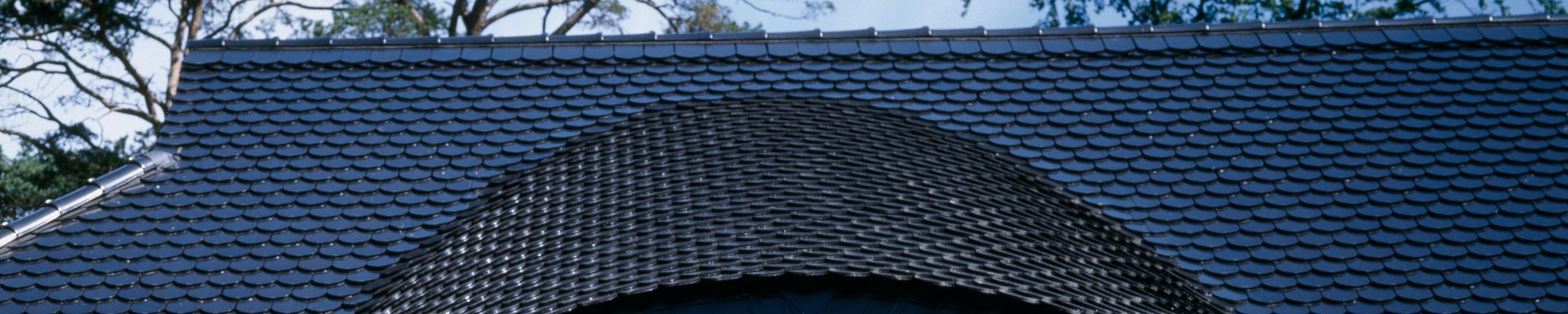

KLASSIK Rundschnitt NUANCE anthrazit engobiert

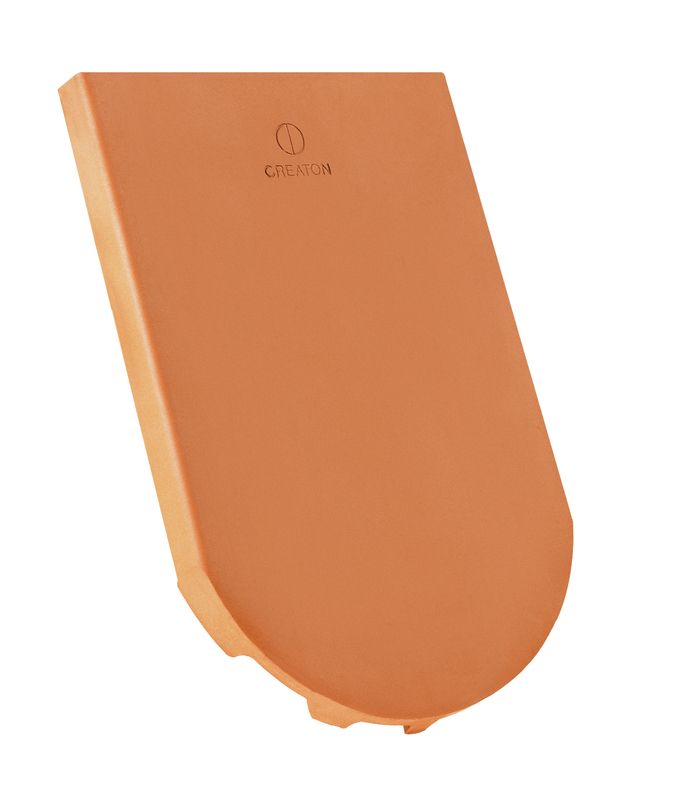

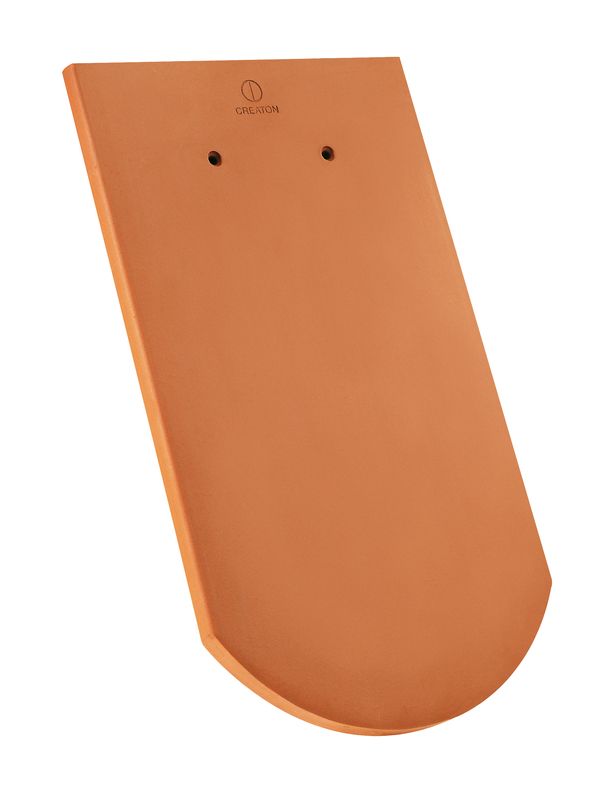

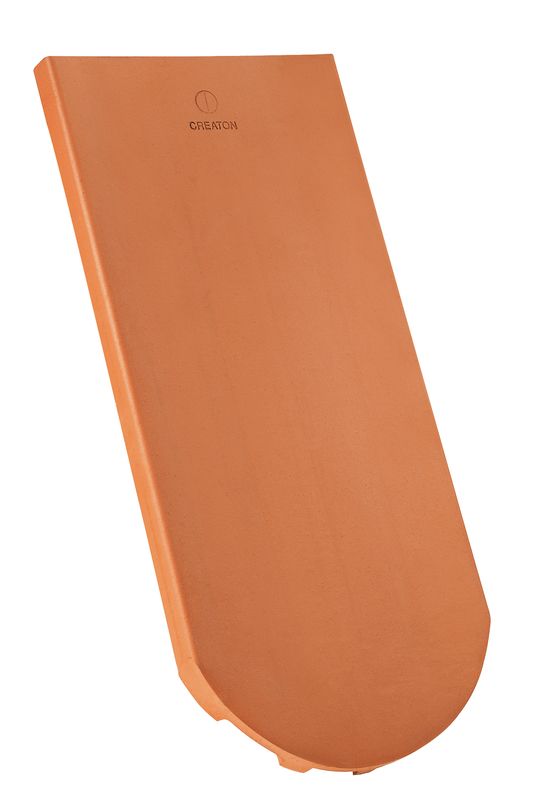

KLASSIK Rundschnitt

  • Größte Anwendungsbreite ermöglicht individuelle Lösungen bei der Dacheindeckung
  • Ideal für Sanierung und Neubau
  • Elegante, unaufdringliche und zeitlose Form für Dachflächen von klassischer Schönheit
  • Löst Dachlandschaften optisch auf
  • Breites Spektrum an Farben und Oberflächen
naturrot
naturrot
NUANCE rot engobiert
NUANCE rot engobiert
NUANCE kupferrot engobiert
NUANCE kupferrot engobiert
NUANCE weinrot engobiert
NUANCE weinrot engobiert
NUANCE braun engobiert
NUANCE braun engobiert
NUANCE dunkelbraun engobiert
NUANCE dunkelbraun engobiert
NUANCE schieferton engobiert
NUANCE schieferton engobiert

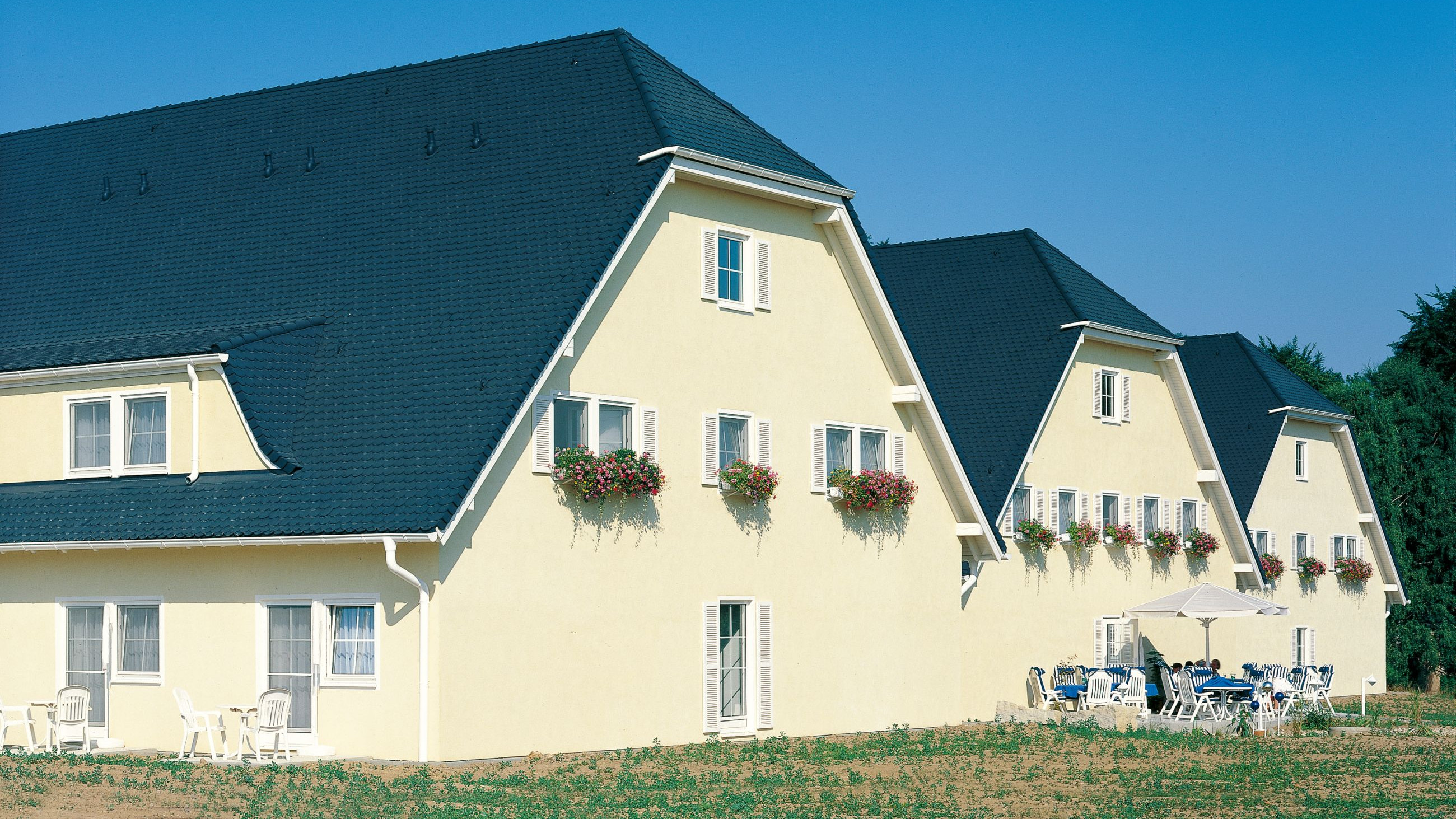

NUANCE anthrazit engobiert
NUANCE anthrazit engobiert
NUANCE altgrau engobiert
NUANCE altgrau engobiert
NUANCE grau engobiert
NUANCE grau engobiert
NUANCE naturrot geflammt
NUANCE naturrot geflammt
FINESSE rot glasiert
FINESSE rot glasiert
FINESSE weinrot glasiert
FINESSE weinrot glasiert
FINESSE braun glasiert
FINESSE braun glasiert
FINESSE grün glasiert
FINESSE grün glasiert
FINESSE schwarz glasiert
FINESSE schwarz glasiert

Technische Daten

Größe (ca.)180 x 380 x 14 mm
Deckbreite max. (ca.)180 mm
Decklänge min. (ca.)145 mm
Decklänge i.M. (ca.)155 mm
Decklänge max. (ca.)165 mm
Ziegelbedarf min. (ca.)33.6 Stück/m²
Ziegelbedarf i.M. (ca.)36 Stück/m²
Gewicht je Stück (ca.)1.8 kg/Stück
Gewicht je m² (ca.)64.8 kg/m²
Gewicht je Palette (ca.)927 kg
Stück je Minipack8 Stück
Stück je Palette480 Stück

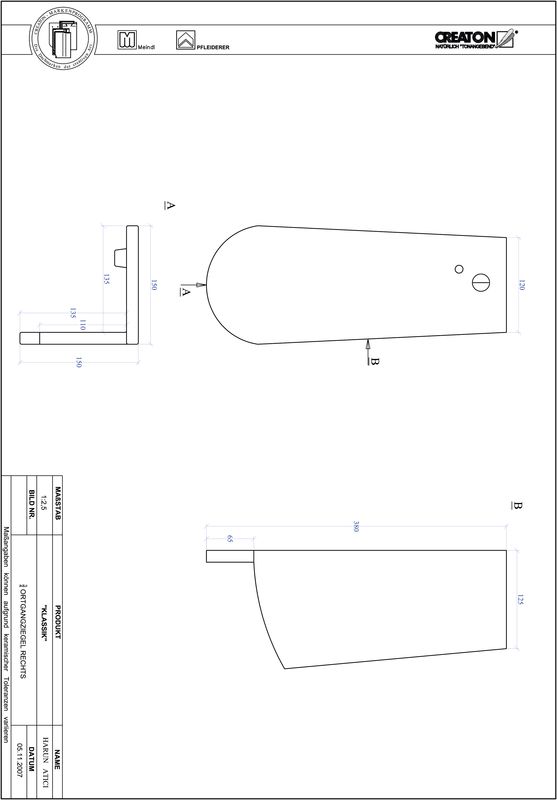

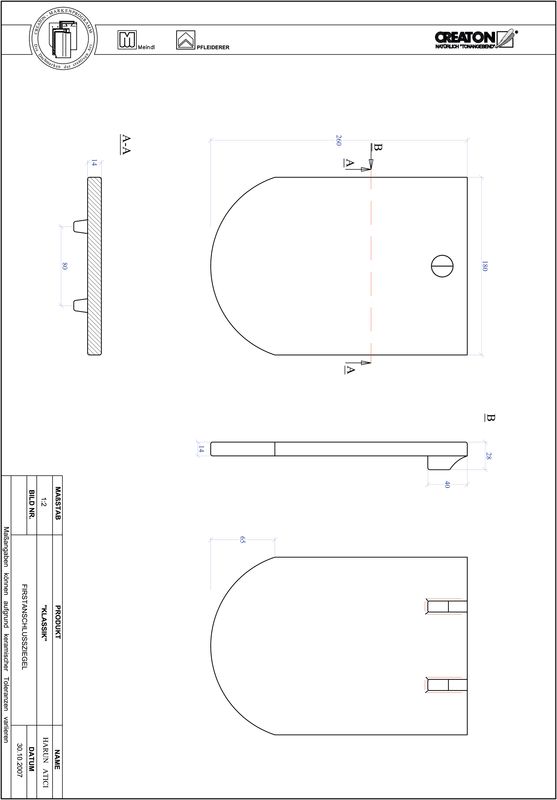

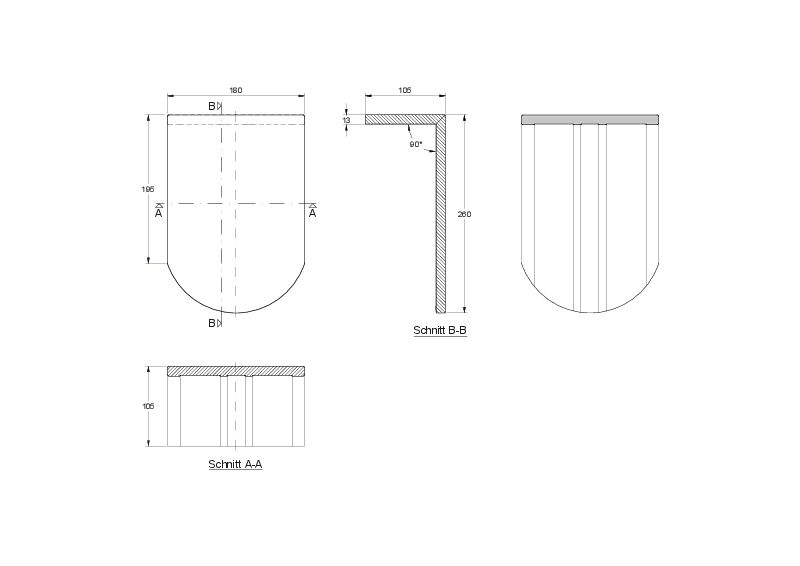

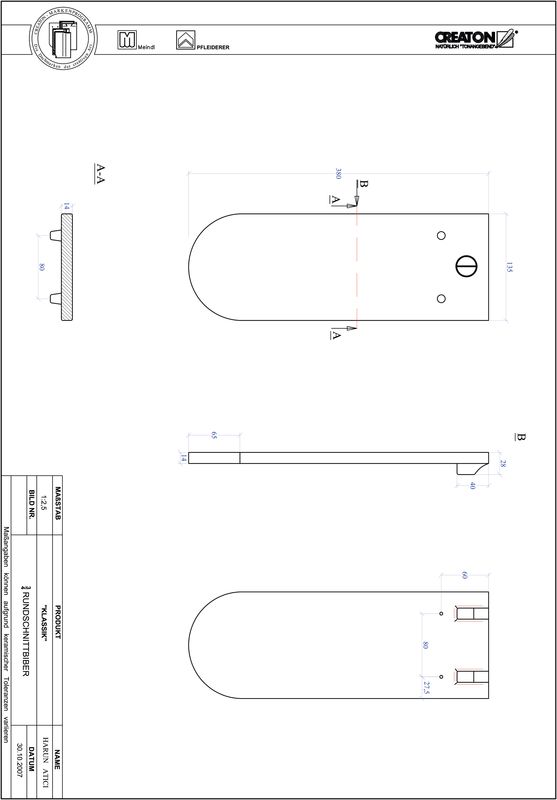

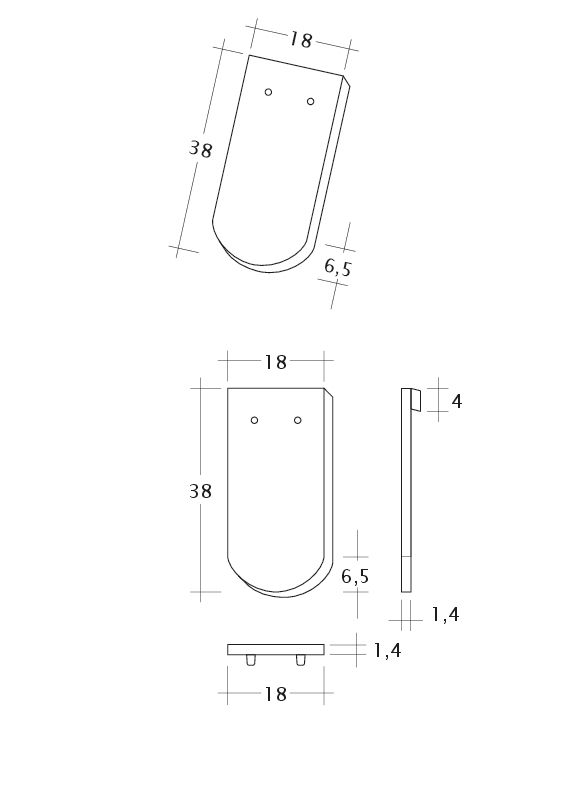

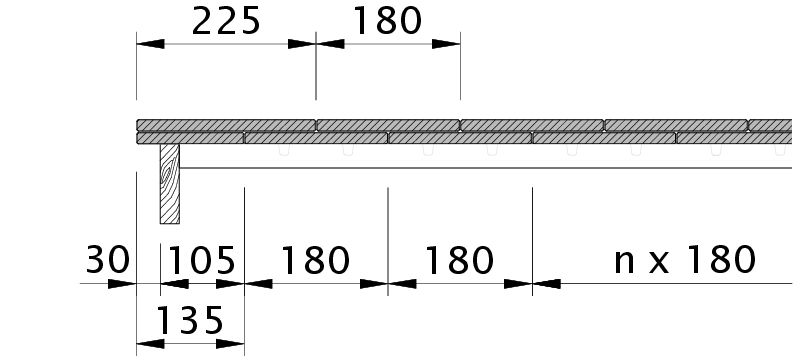

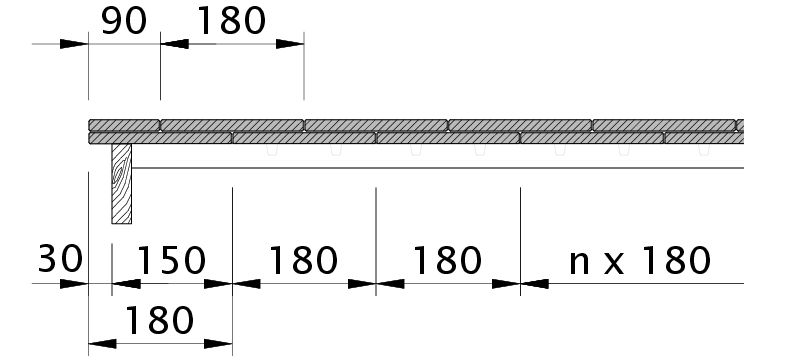

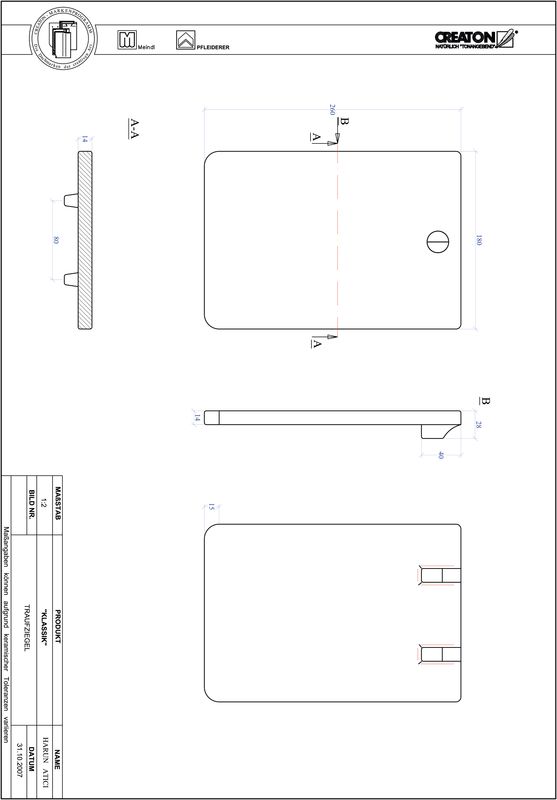

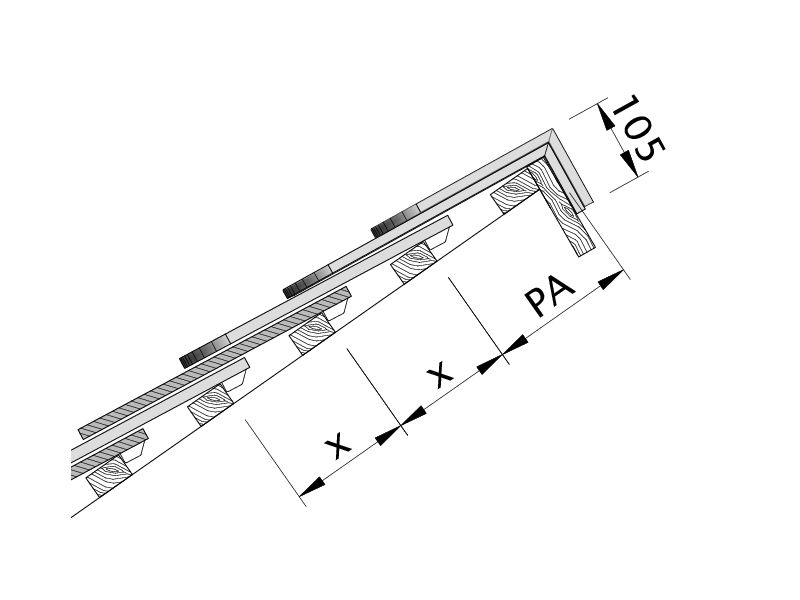

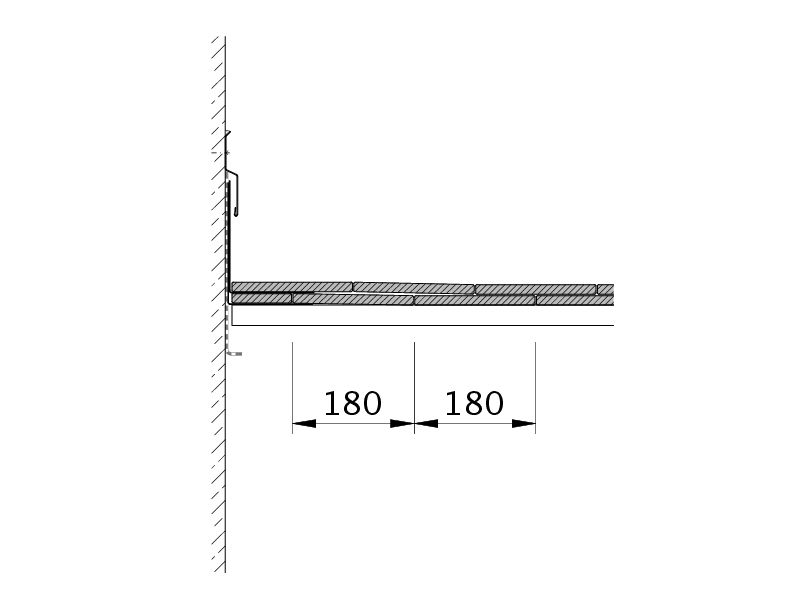

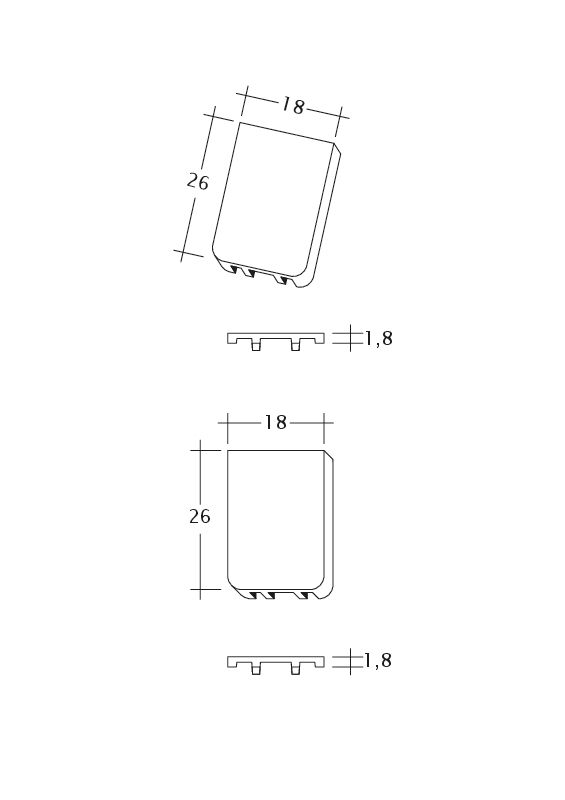

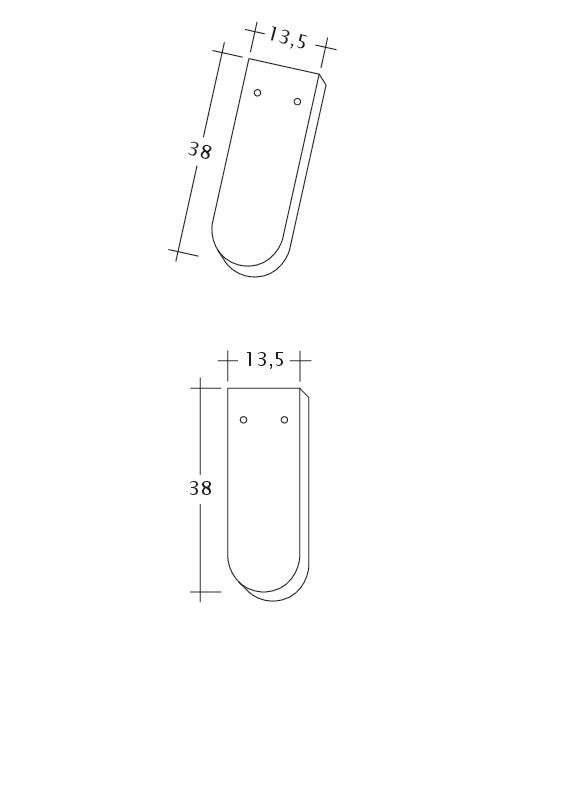

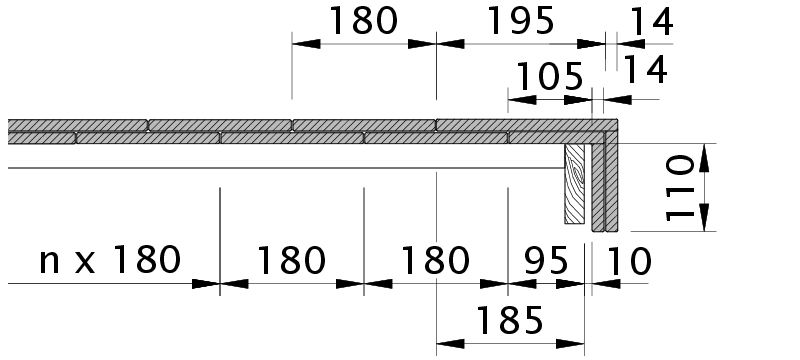

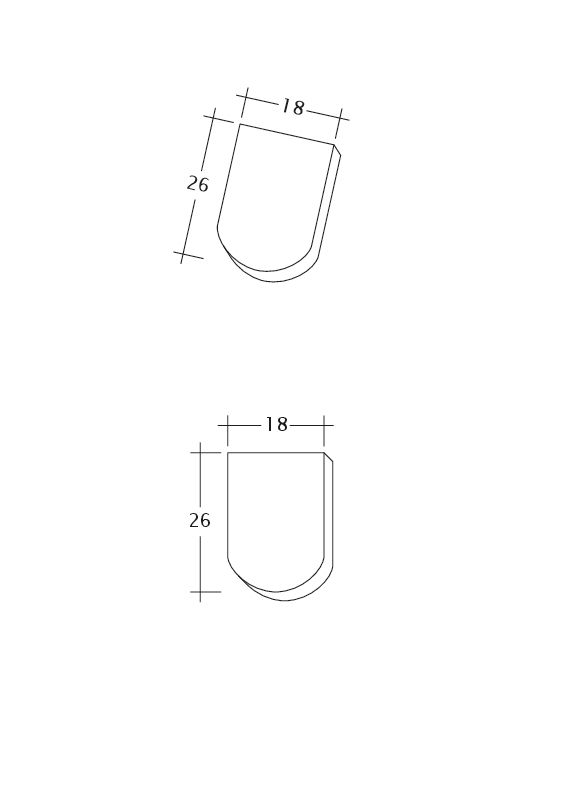

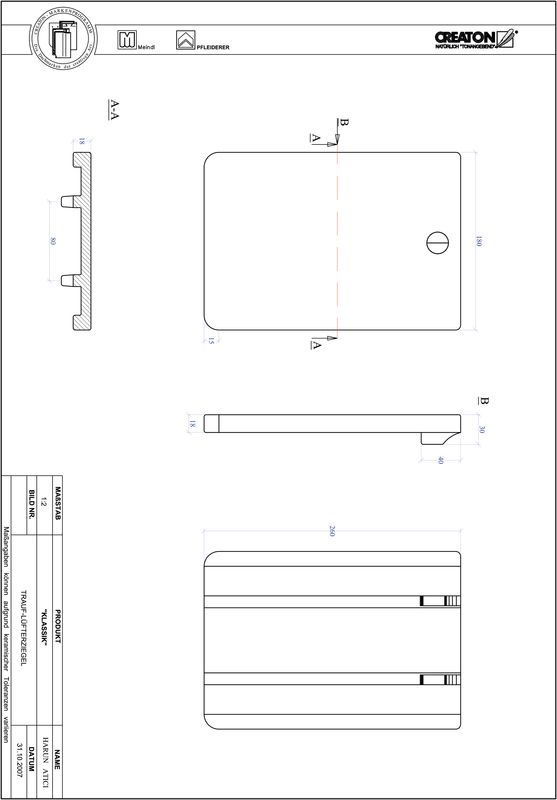

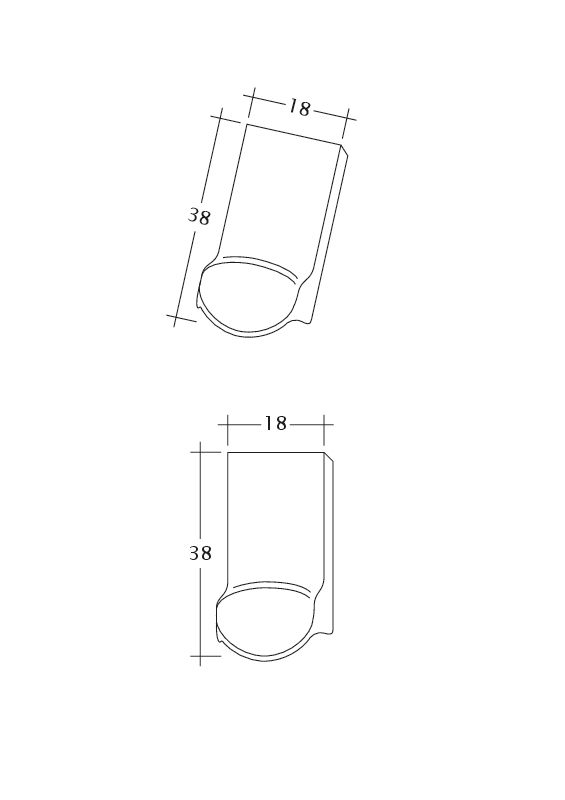

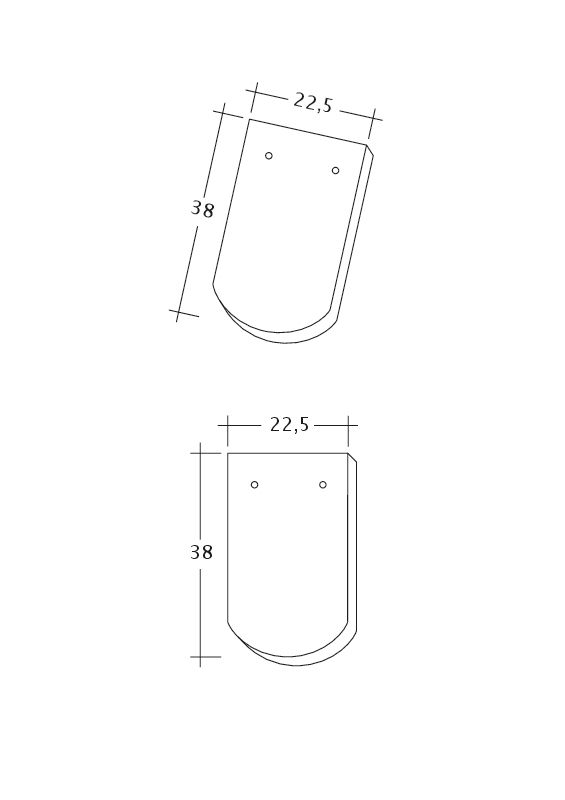

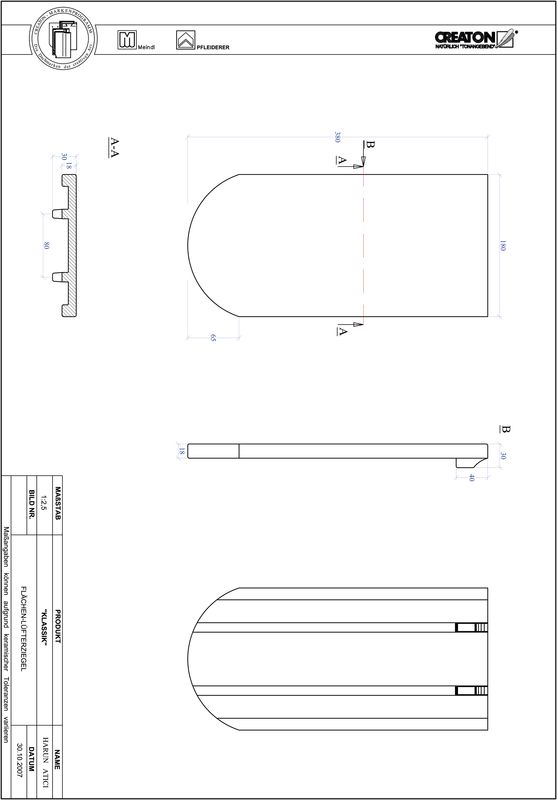

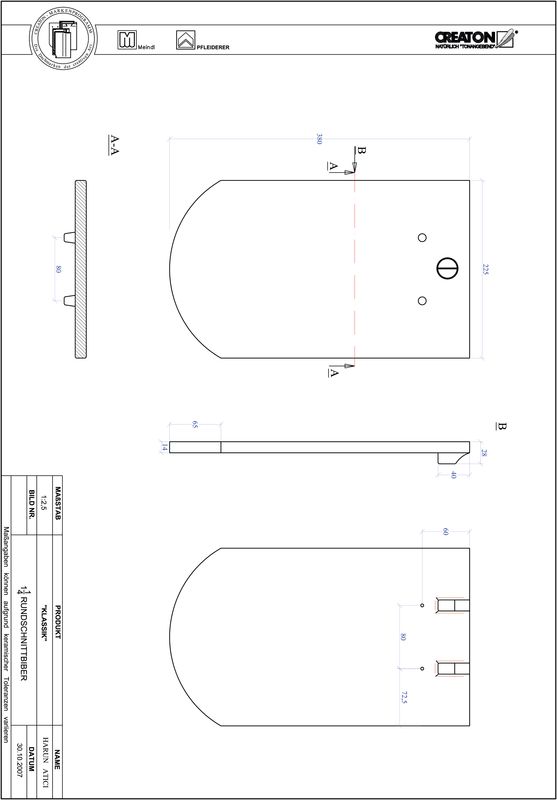

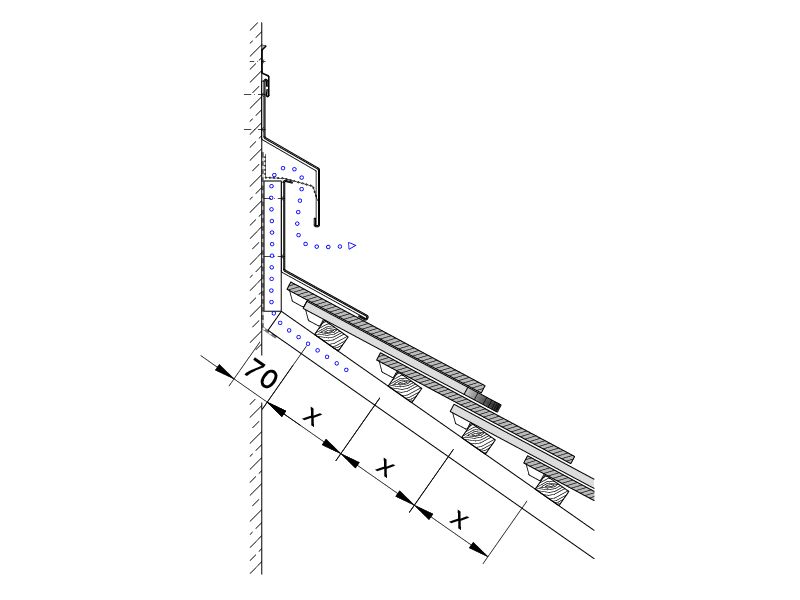

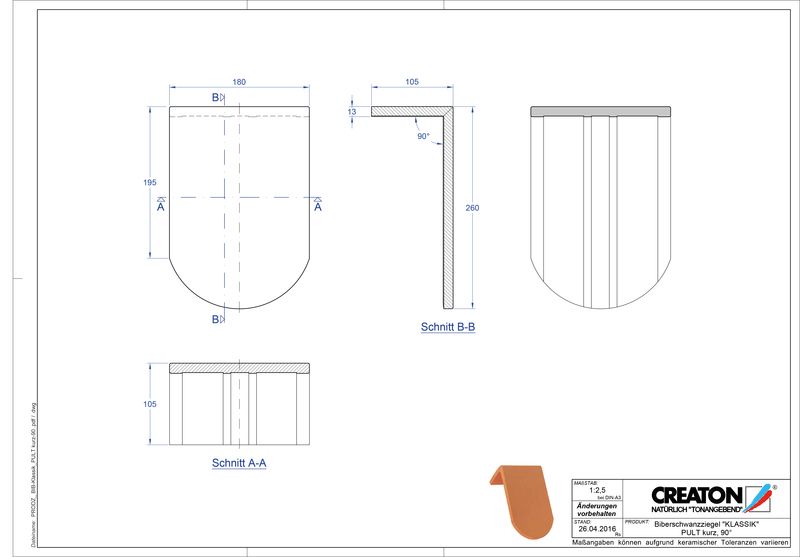

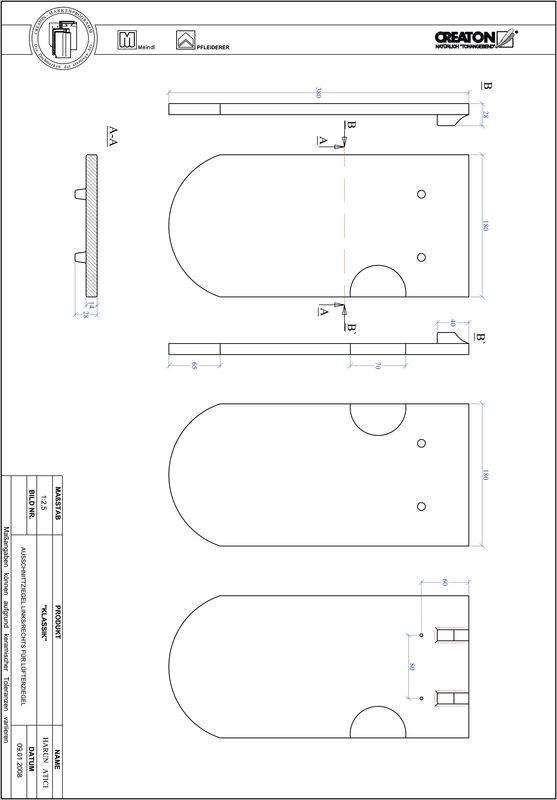

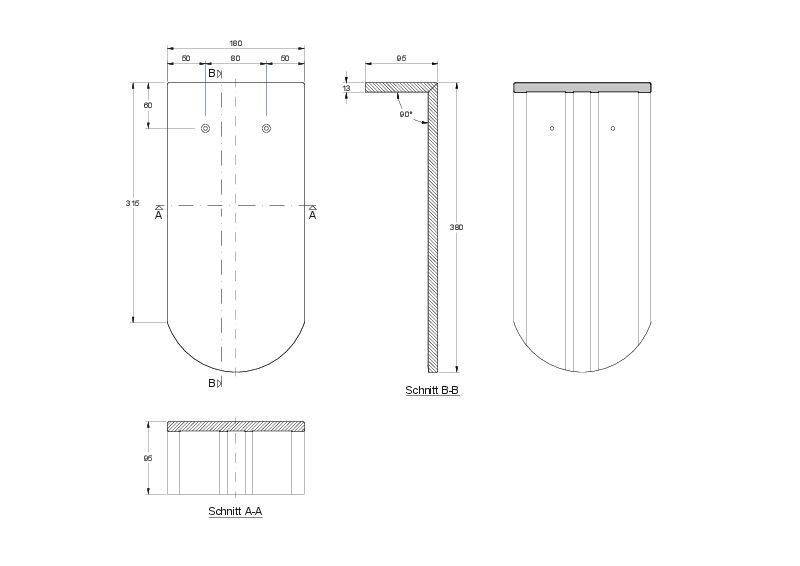

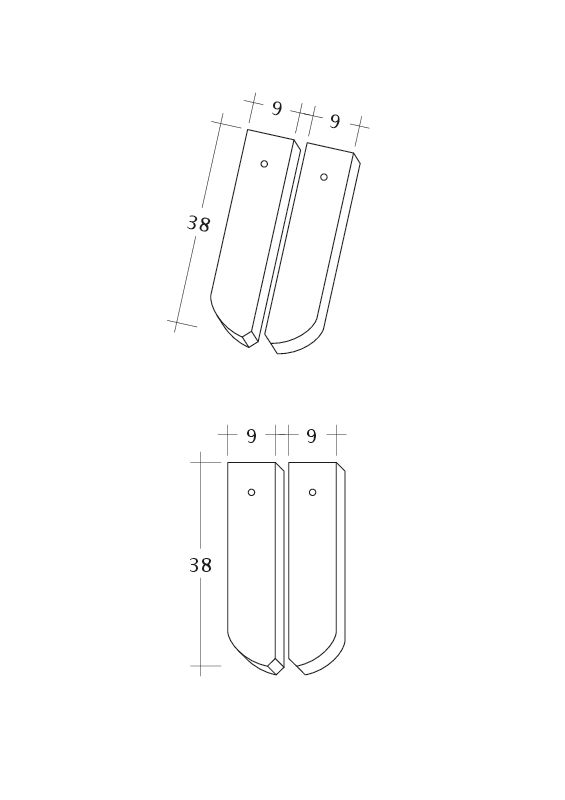

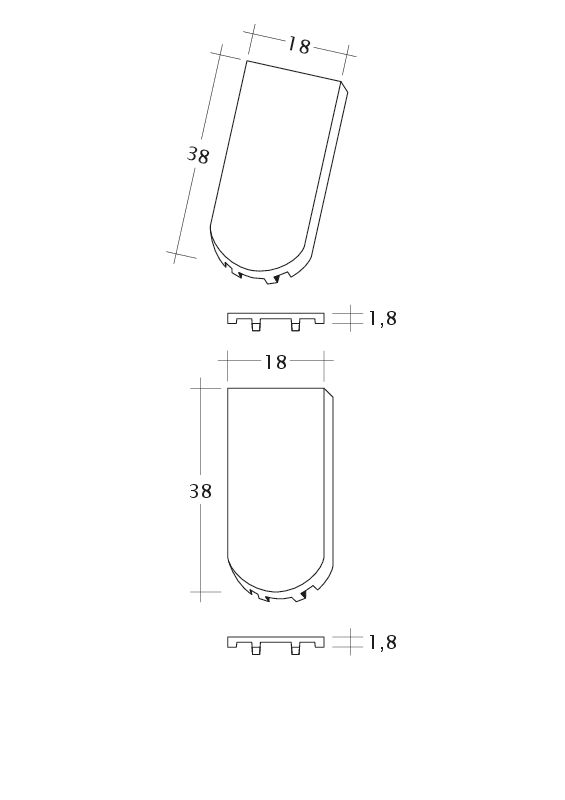

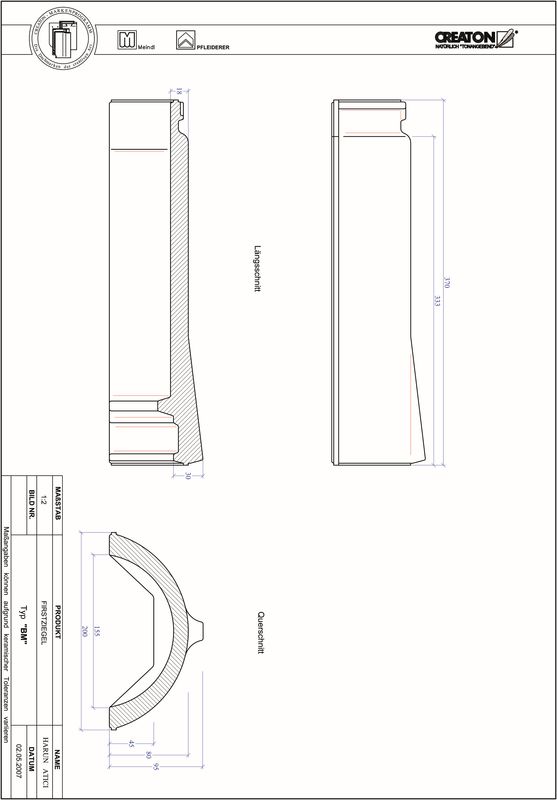

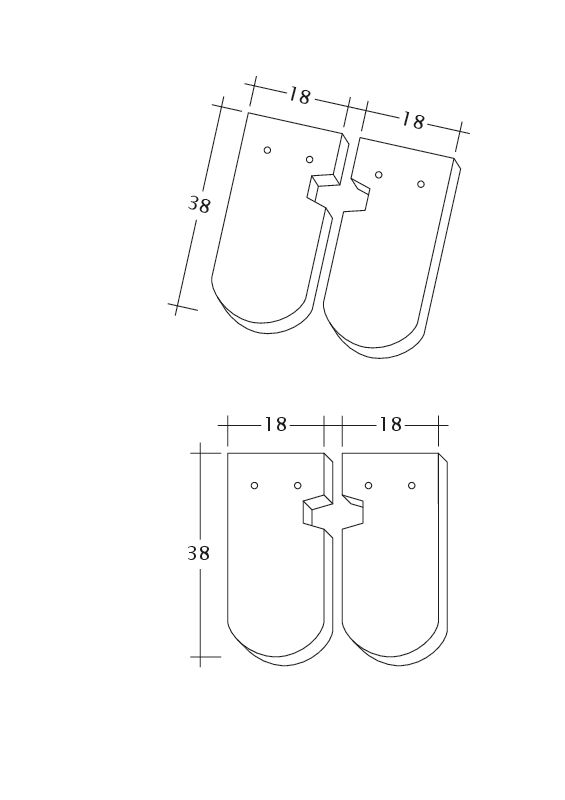

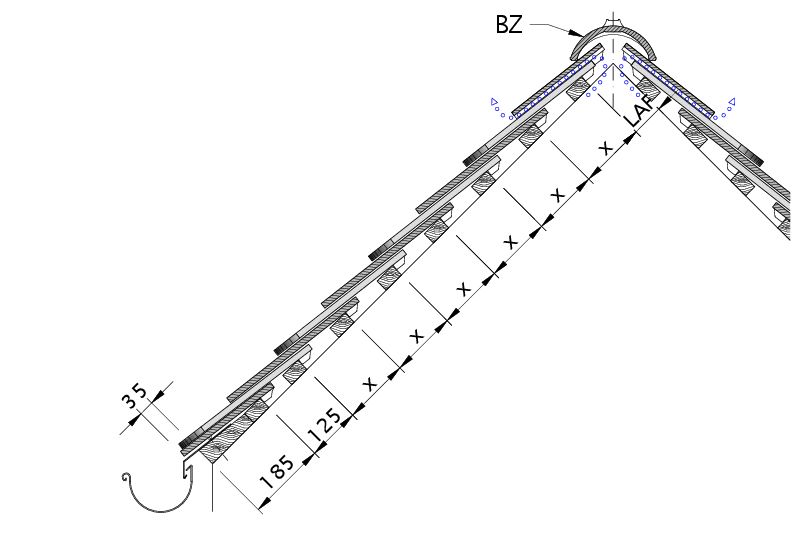

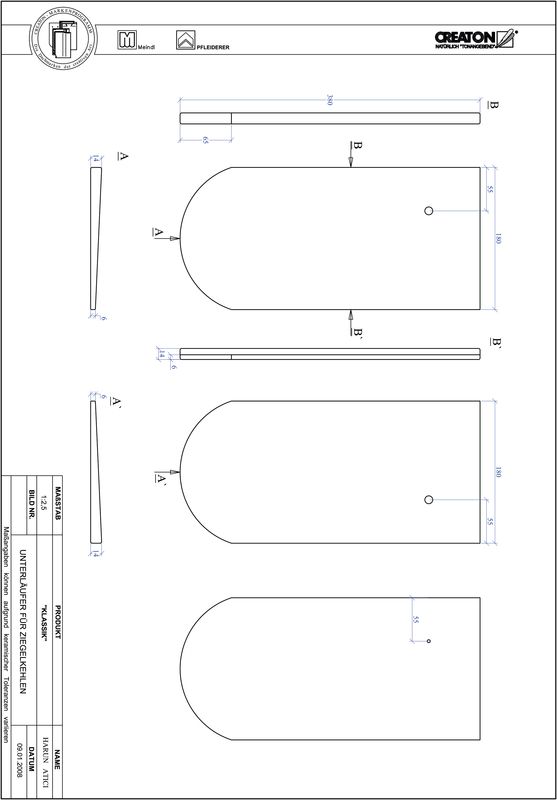

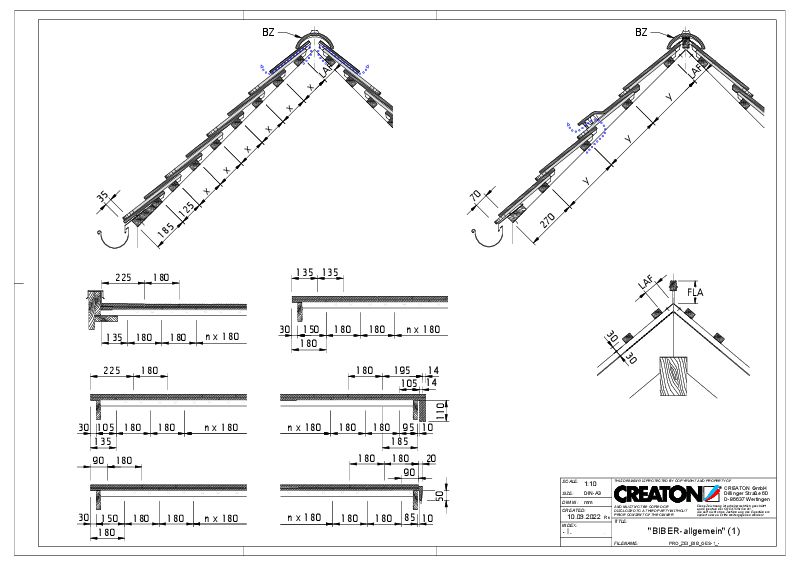

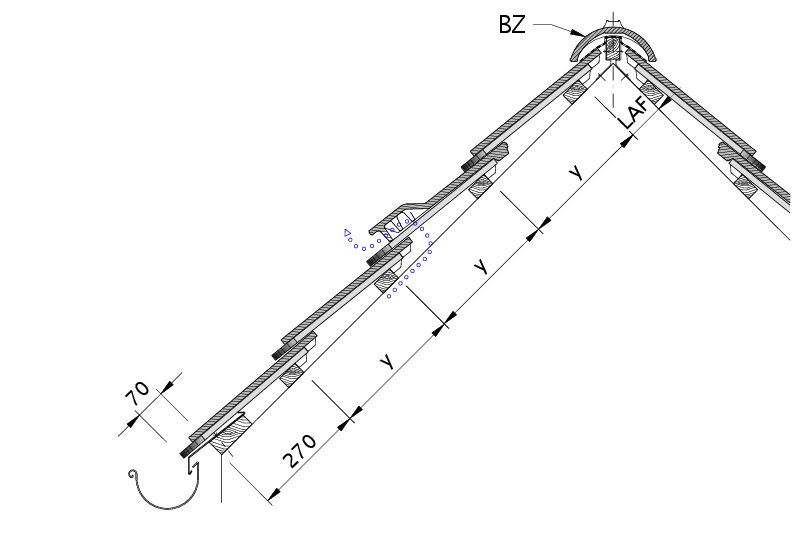

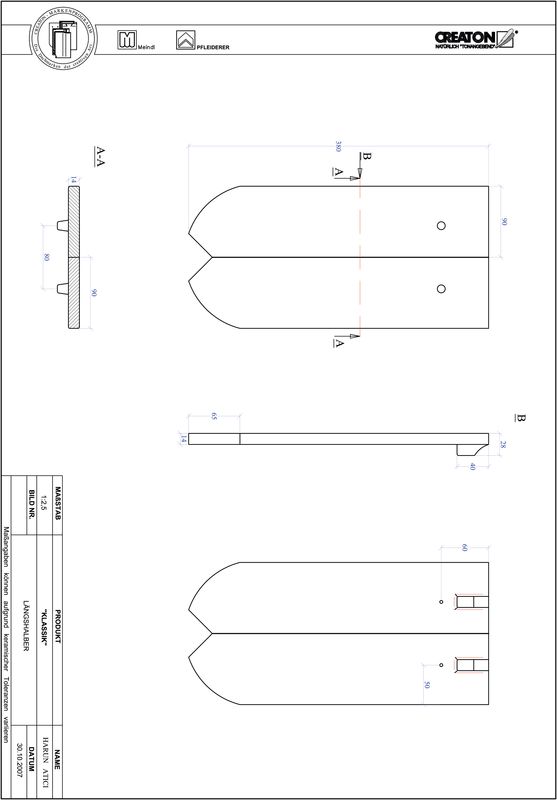

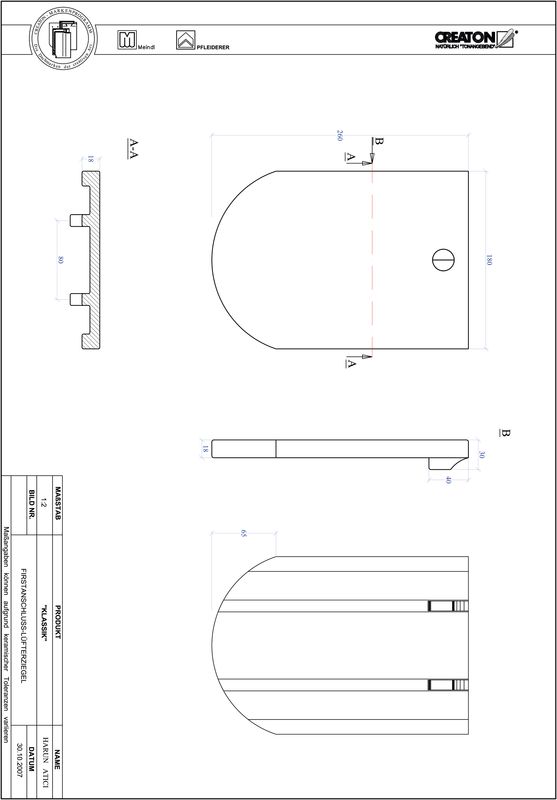

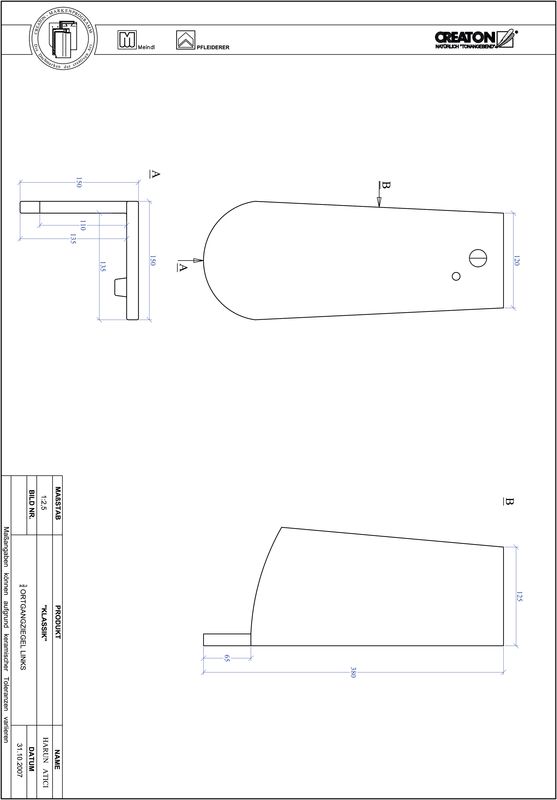

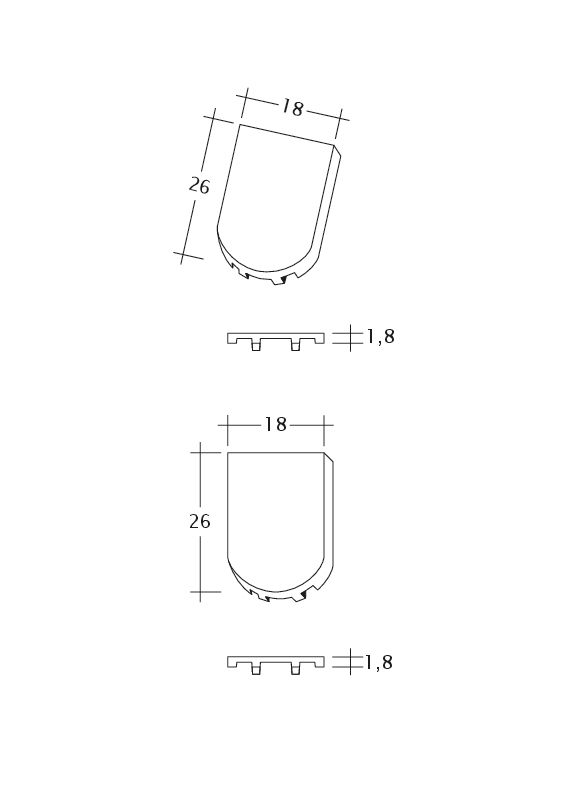

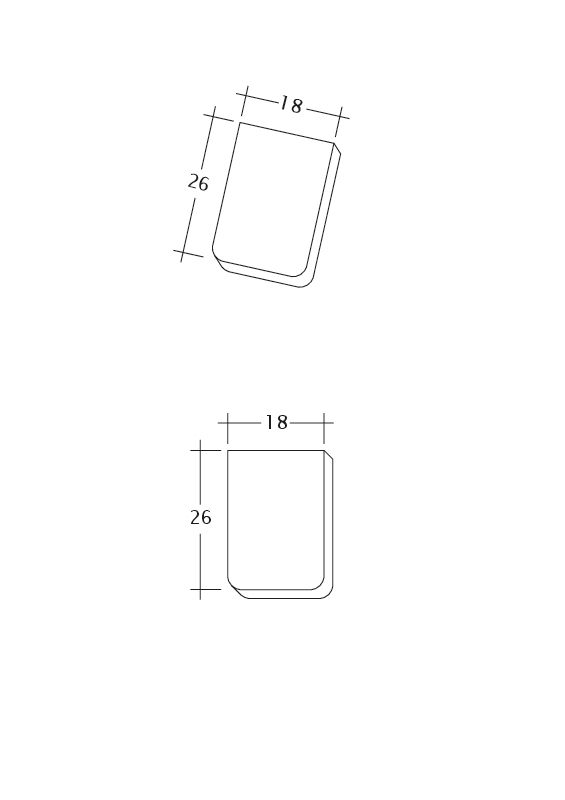

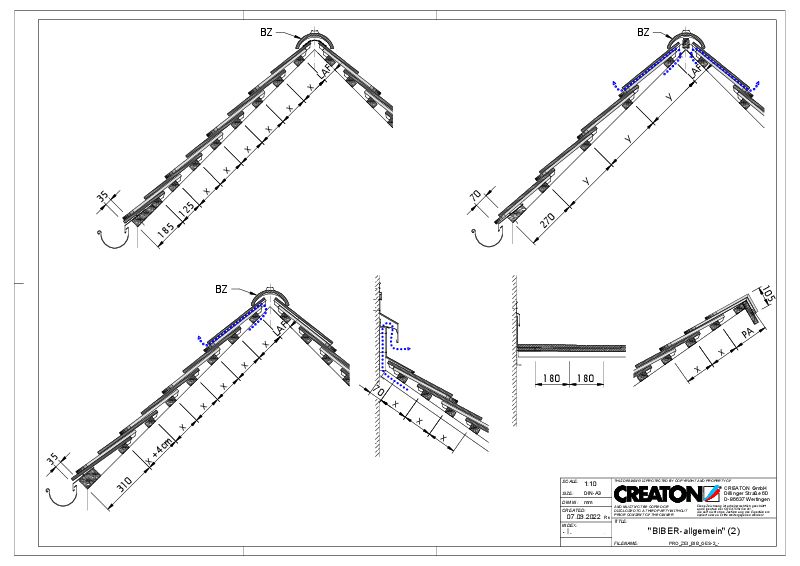

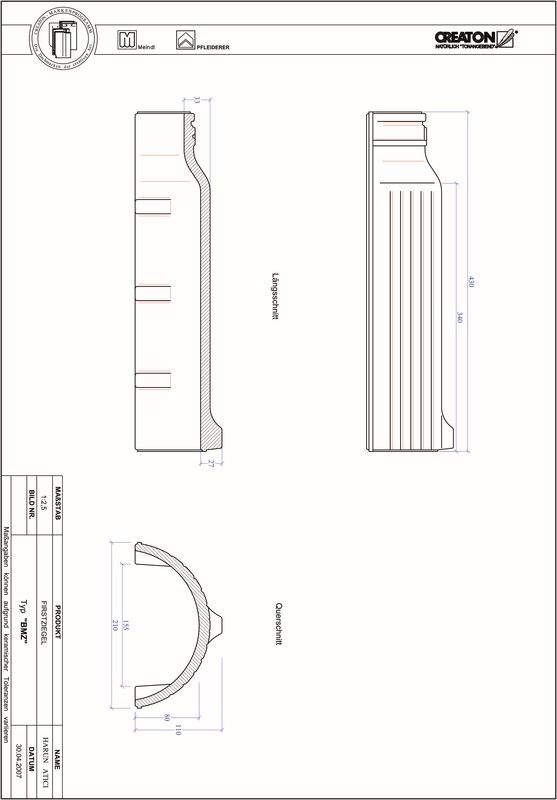

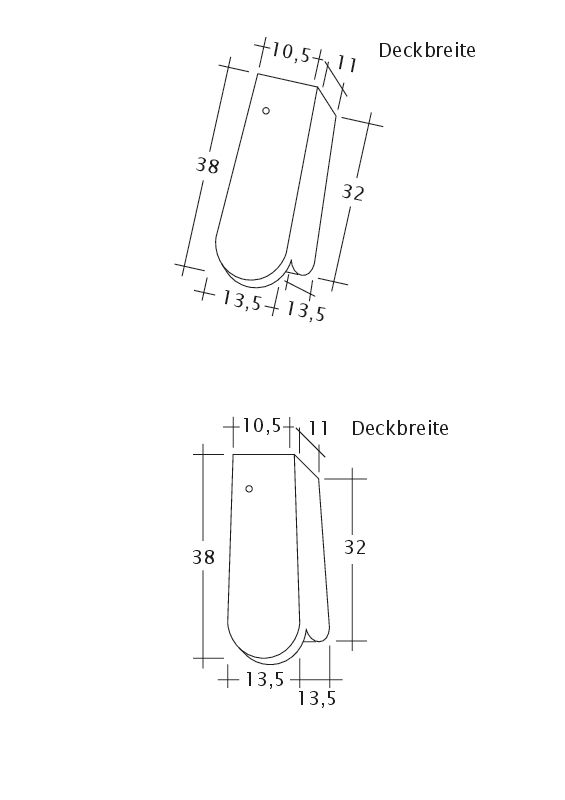

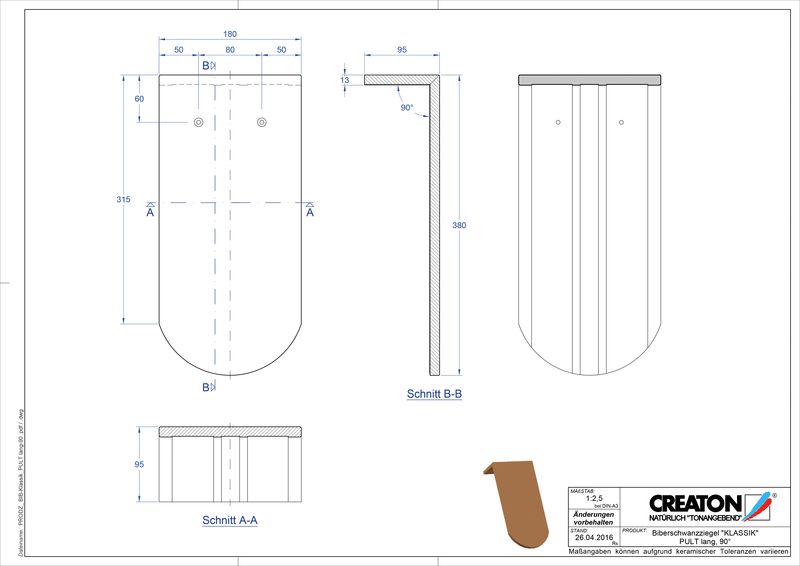

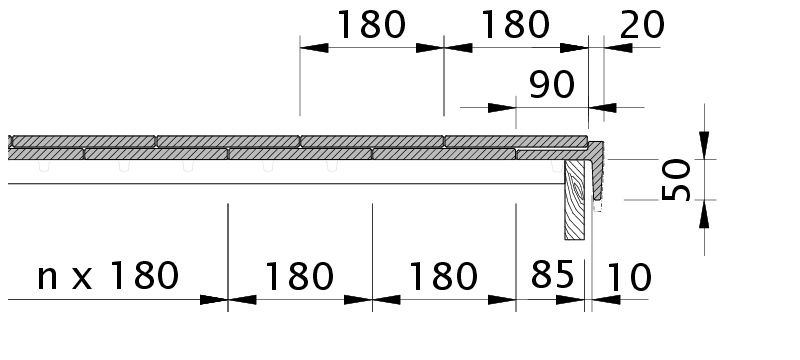

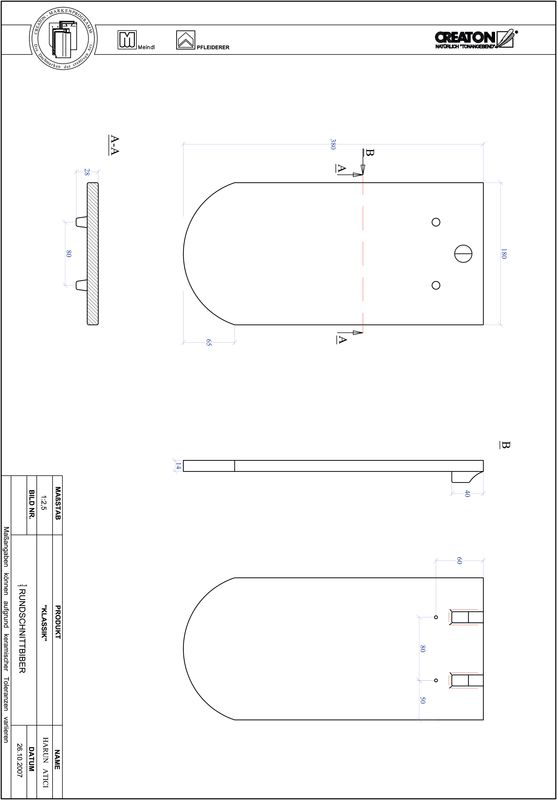

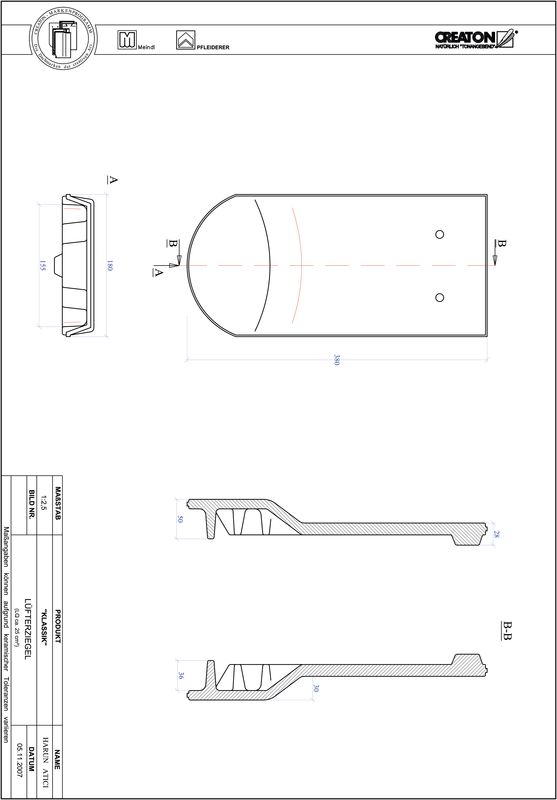

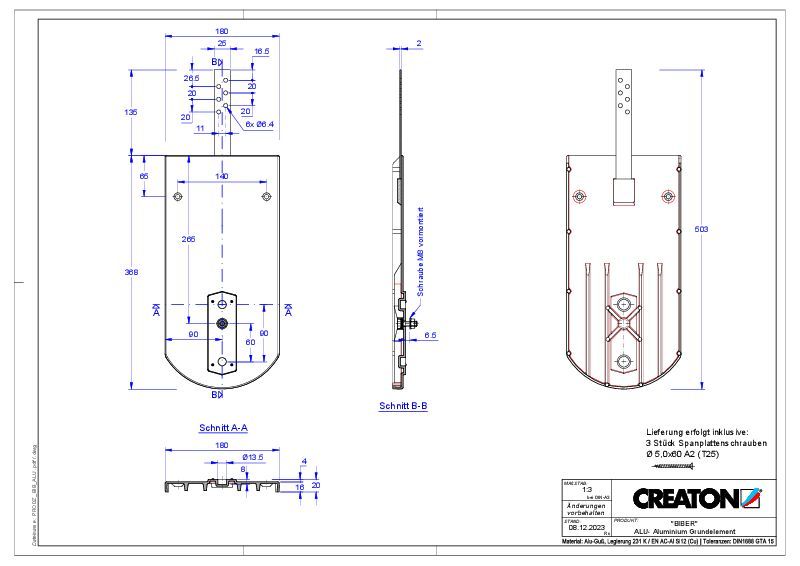

Technische Zeichnungen

Einsatzbereiche

Zusatzmaßnahmen nach CREATON Herstellerangabe
24 °Regeldachneigung CREATON DE in Kombination mit Zusatzmaßnahmen nach Herstellerangaben
≥ 24 °Ausführung einer Unterspannung/Unterdeckung verklebt ohne Nageldichtung, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, DUO longlife PV extra, TRIO extra, TRIO longlife extra, QUATTRO longlife extra
≥ 22 °Ausführung einer Unterspannung/Unterdeckung verklebt ohne Nageldichtung, mögliche CREATON Produkte: DUO longlife ND extra
≥ 22 °Ausführung einer Unterspannung/Unterdeckung verklebt mit Nageldichtung, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, DUO longlife PV extra, TRIO extra, TRIO longlife extra, QUATTRO longlife extra
≥ 18 °Ausführung als regensicheres Unterdach, mögliche CREATON Produkte: DUO longlife ND extra, TRIO extra, TRIO longlife extra, QUATTRO longlife extra
≥ 10 °Ausführung als wasserdichtes Unterdach, mögliche CREATON Produkte: QUATTRO longlife extra
- Ausführung als wasserdichtes Unterdach in 7° Sonderlösung verschweißt, bitte gesonderte Verlegerichtlinien beachten, mögliche CREATON Produkte: QUATTRO longlife extra

Verlegehinweise

  • Die dargestellten technischen Zeichnungen sind nur ein Konstruktionsbeispiel.

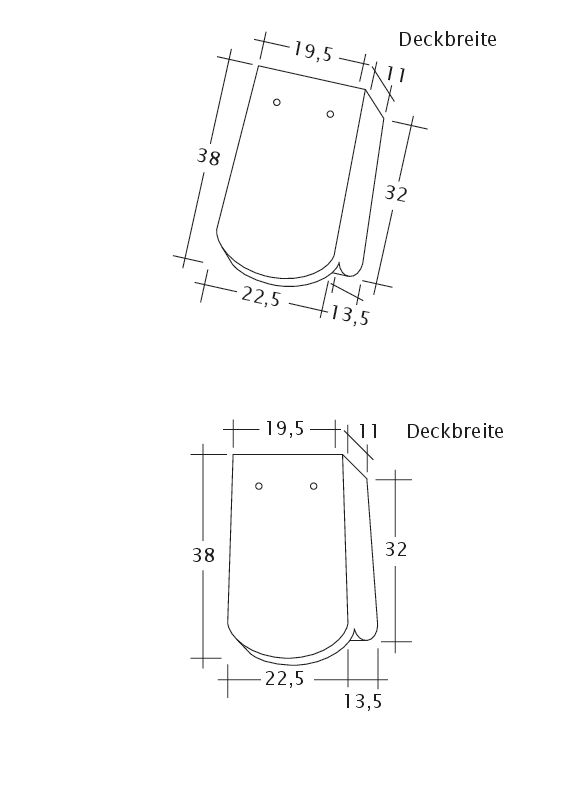

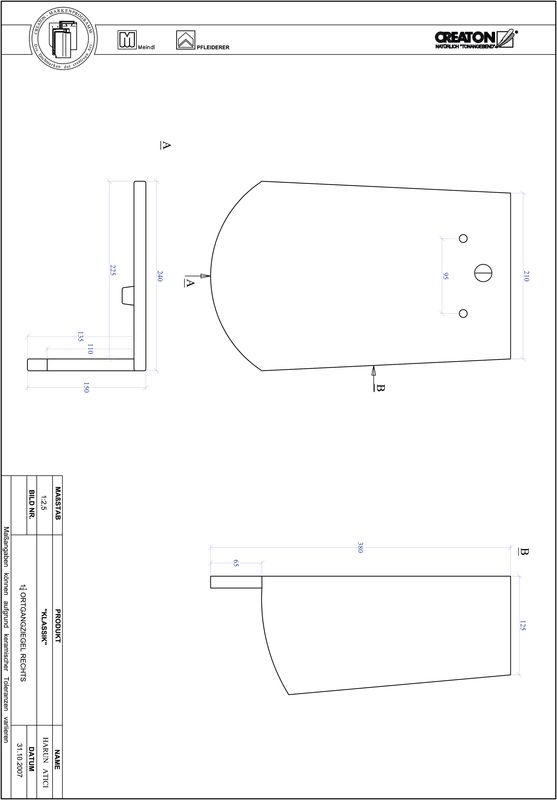

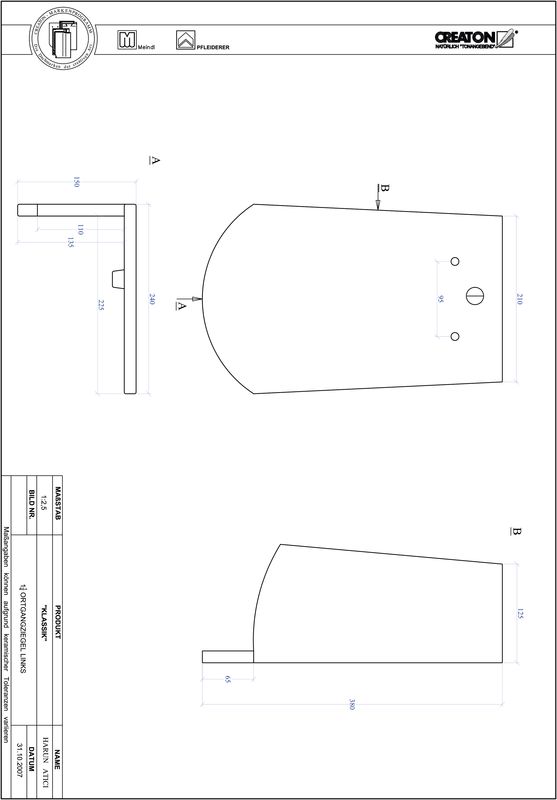

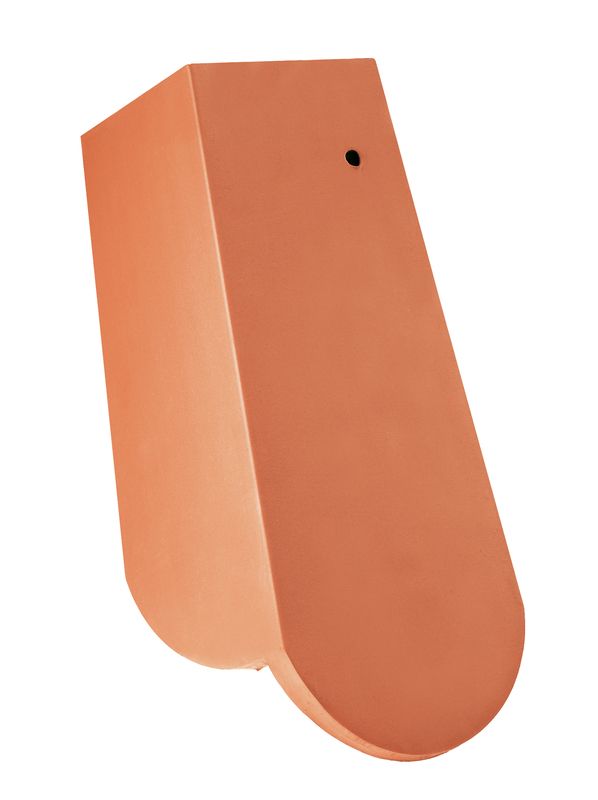

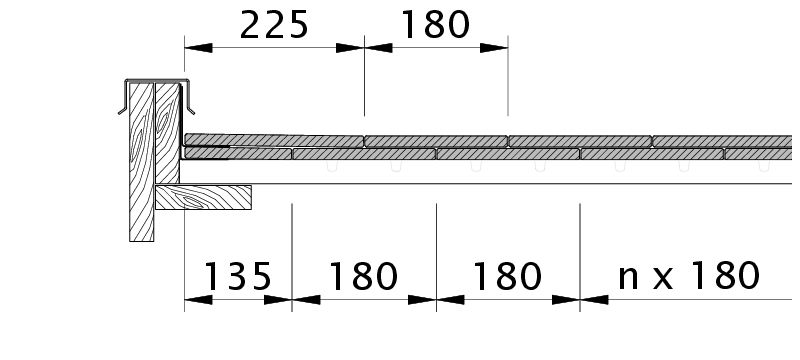

  • Laut dem Regelwerk des ZVDH soll bei Ortgangziegeln der Abstand zwischen Innenkante Ortganglappen und Außenkante Giebelwand bzw. Außenkante Bekleidung mindestens 1 cm betragen.
  • Bei den Vorgaben zu den Ausführungen des Unterdaches handelt es sich um CREATON Herstellerangaben, die von den Vorgaben nationaler Regelwerke (wie bspw. ZVDH, ÖNORM oder SIA-Normen) abweichen. Daher empfehlen wir Ihnen eine Abstimmung und schriftliche Einzelvereinbarung zwischen Ihnen als ausführendem Dachhandwerker und dem Endkunden bzw. Eigentümer der Immobilie. Diese dient der vertraglichen Absicherung beider Parteien, ergänzend zur Leistungsvereinbarung. Eine Vorlage einer solchen Einzelvereinbarungen finden Sie in den CREATON Musterschreiben zu jedem Tondachziegel- und Betondachsteinmodell unter www.creaton.de, www.creaton.at, oder www.creaton.ch

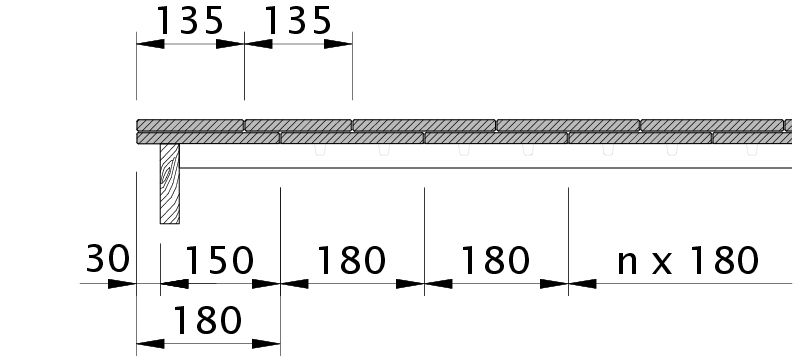

  • Lattweite/ Decklänge ist abhängig von Deckungsart und Dachneigung.
  • Bitte berücksichtigen Sie das Musterschreiben für die Regeldachneigungen CREATON.

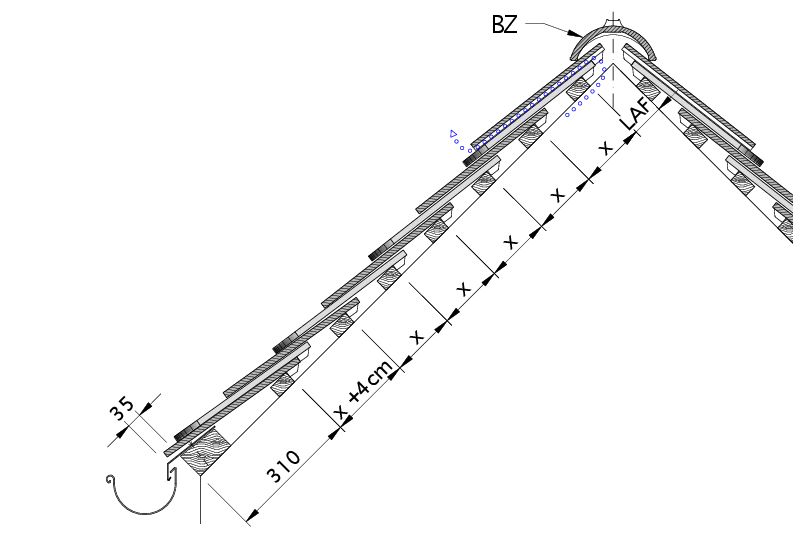

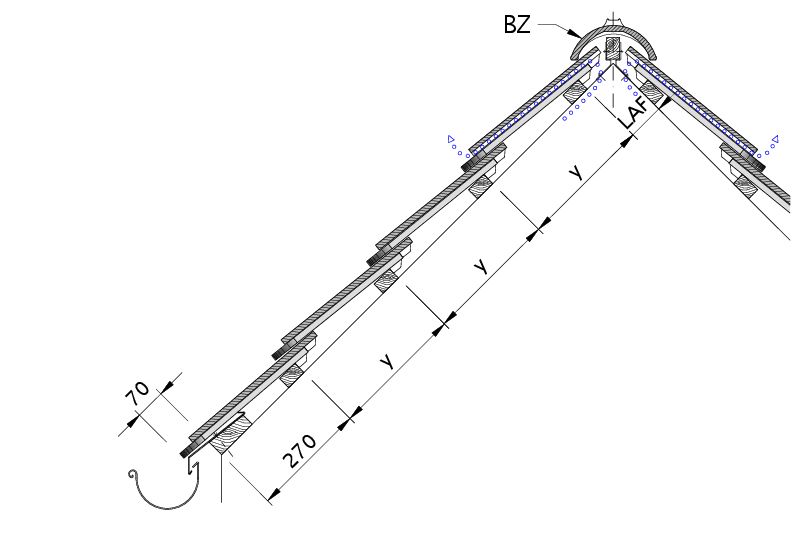

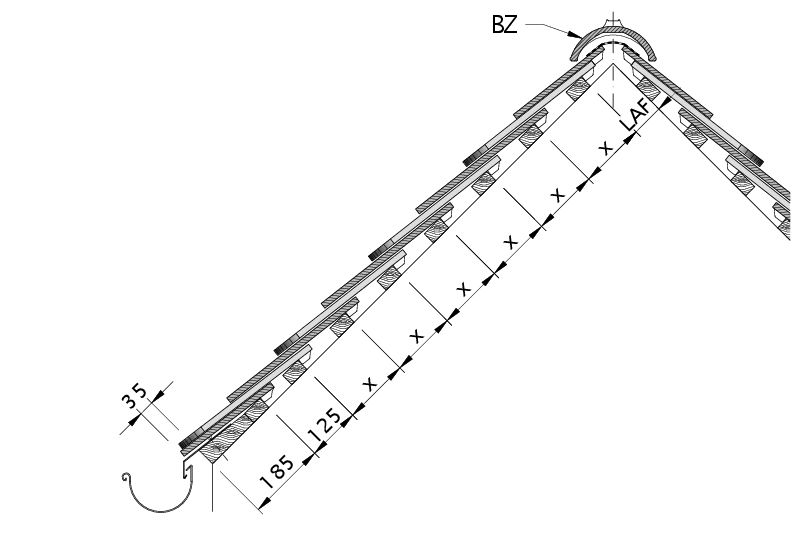

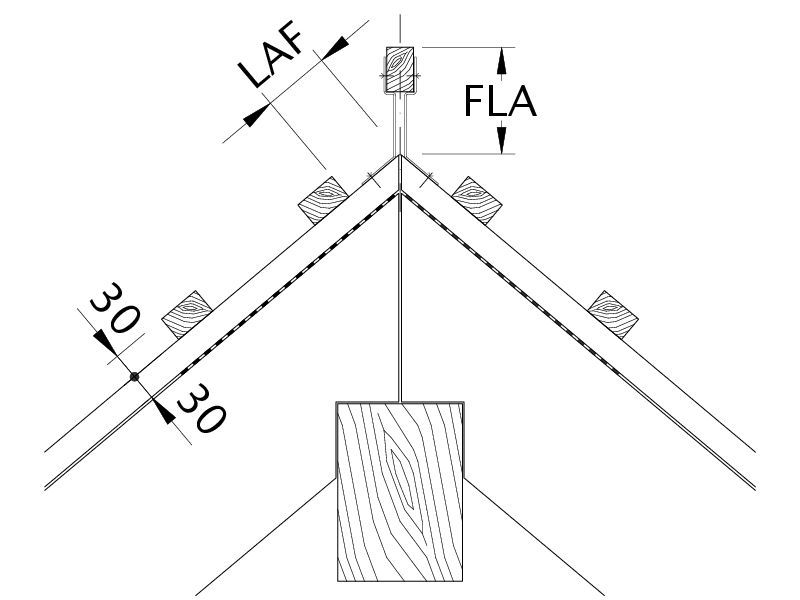

LAF-/FLA-WERTE

LAF-/FLA Werte in mm mit FALZ für 30x50-Lattung

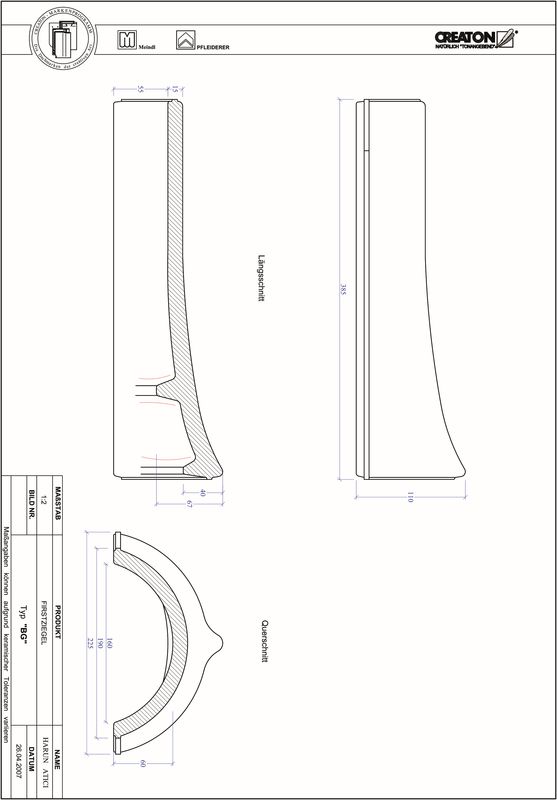

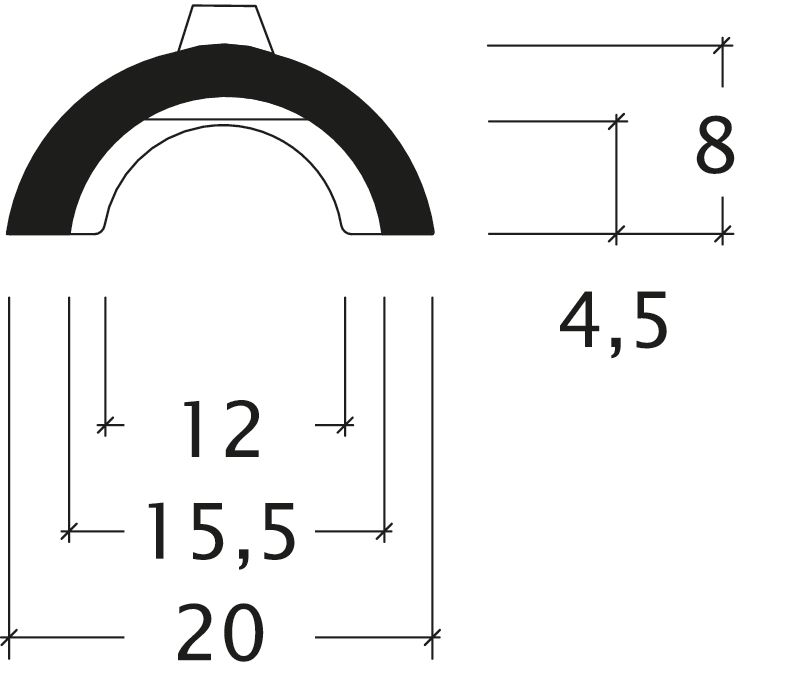

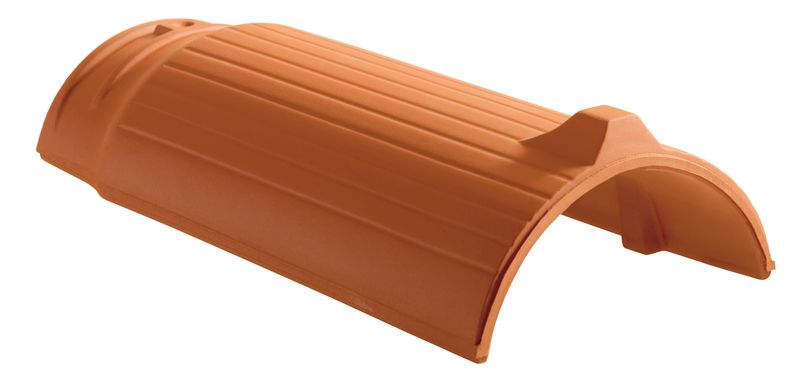

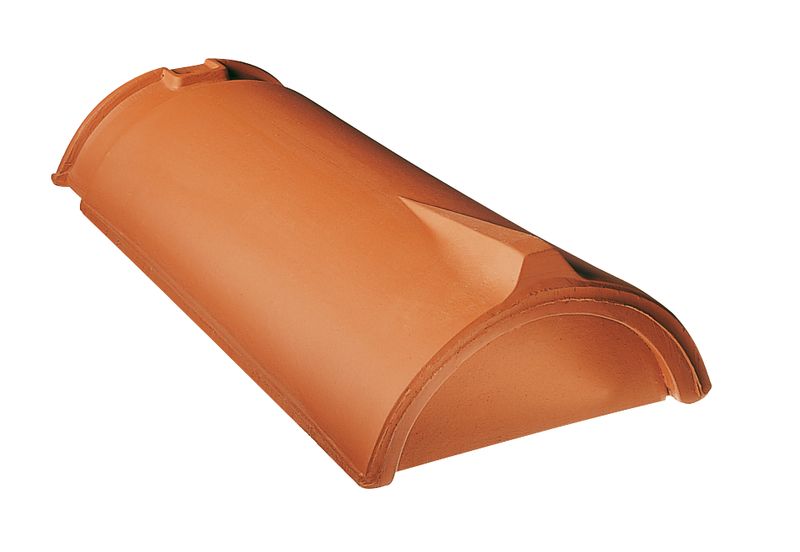

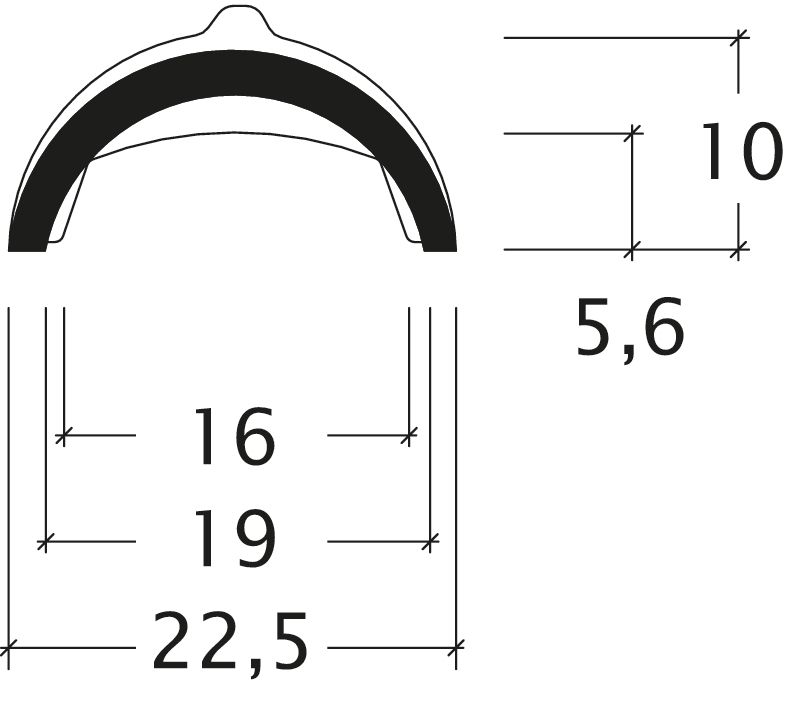

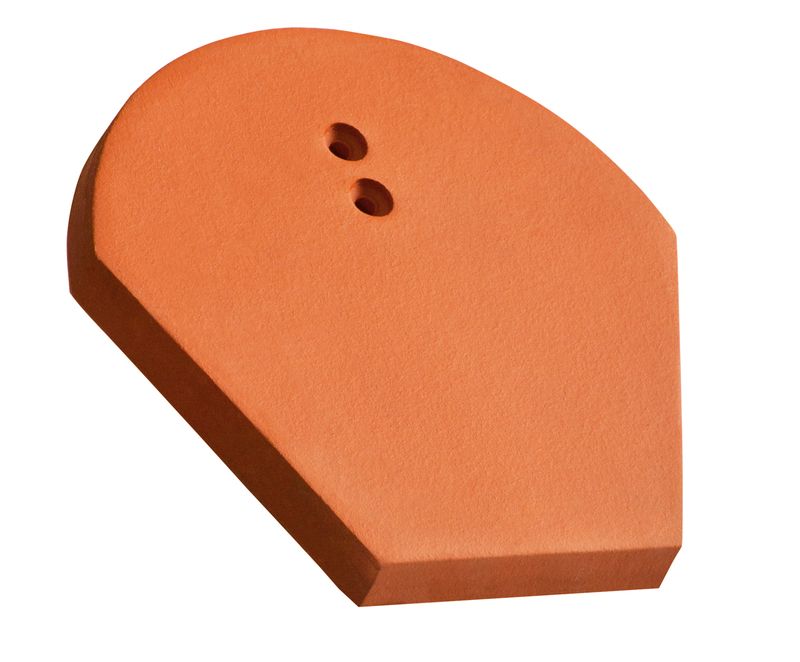

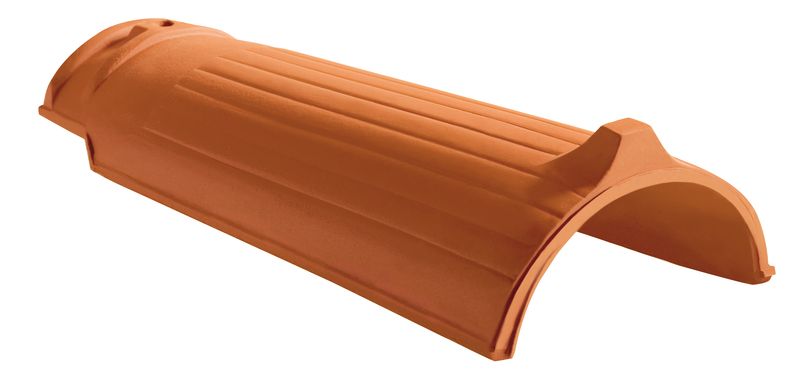

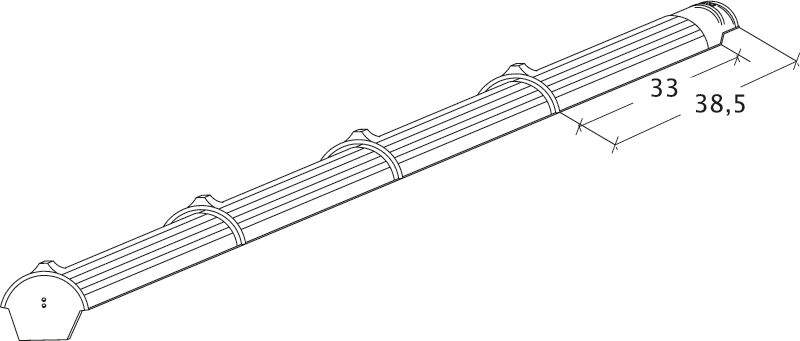

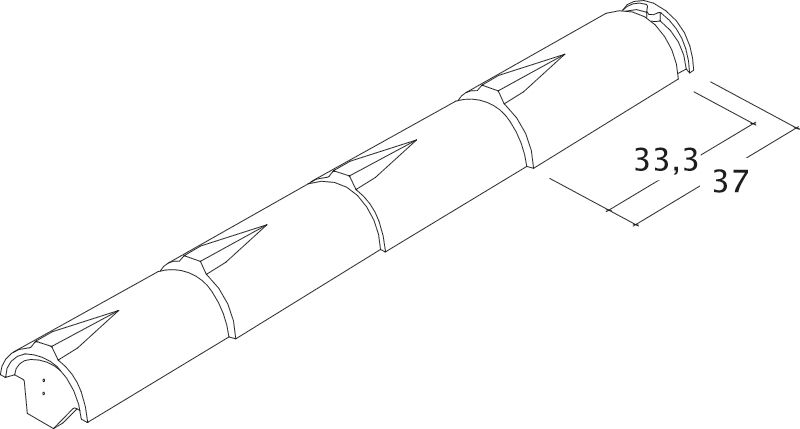

Bedarf Firstziegel (ca.)DN20°25°30°35°40°45°50°55°60°

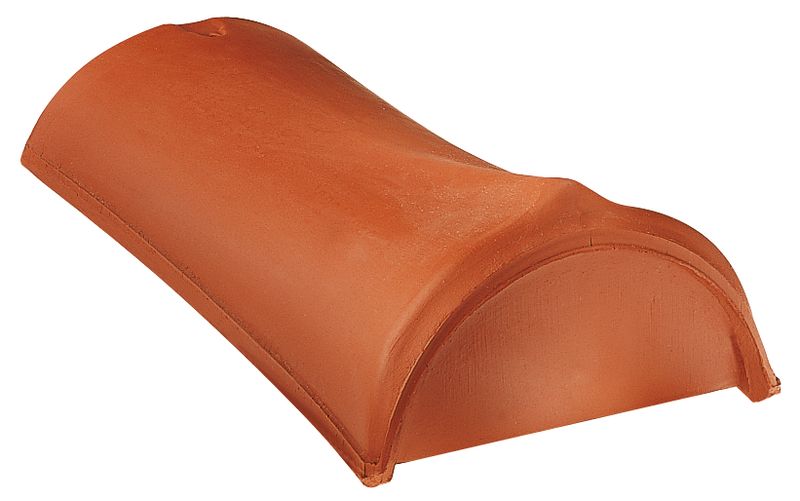

BG 3.0 Stück/lfmLAF908580808075758085

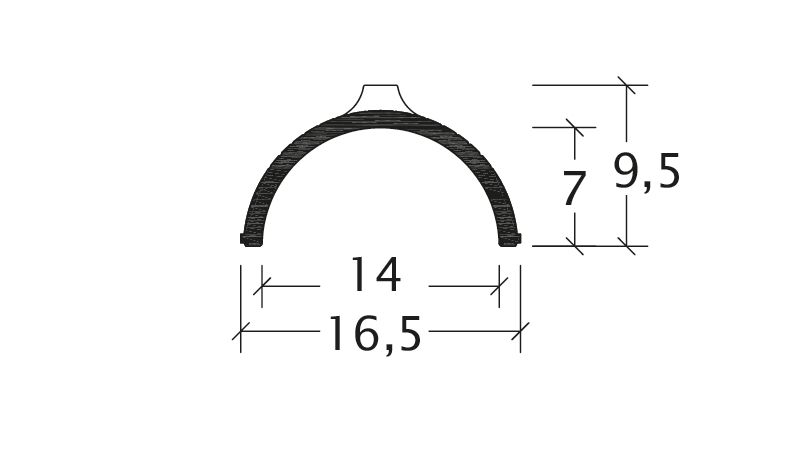

BMK 3.0 Stück/lfmLAF60605555505045

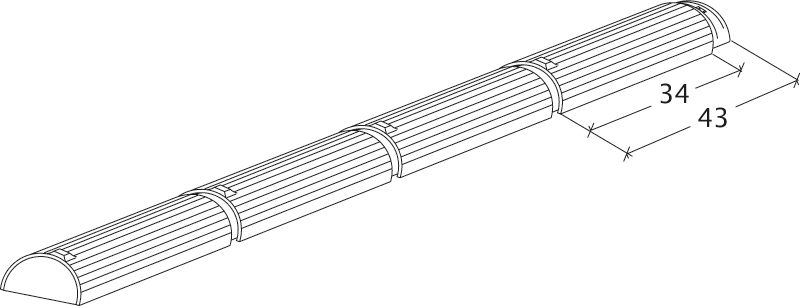

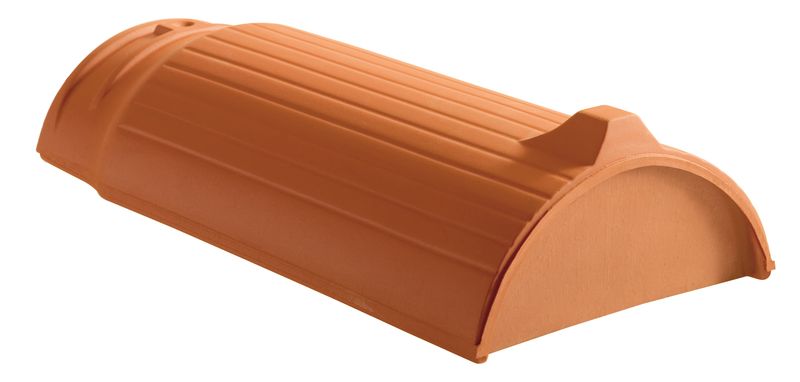

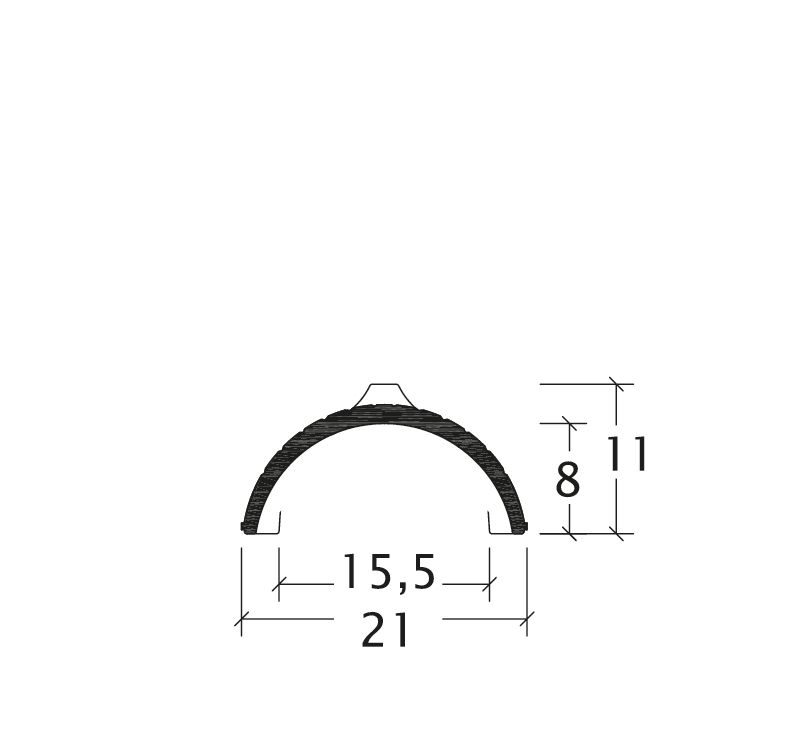

BMZ 2.7 Stück/lfmLAF908580757575758080

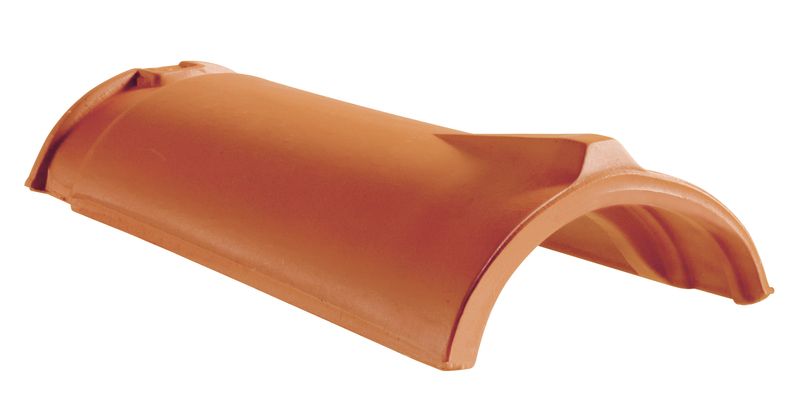

BM 3.0 Stück/lfmLAF908580808075758585
BZ 3.0 Stück/lfmLAF9085807575757580
LAF-/FLA Werte in mm mit FALZ für 40x60-Lattung
Bedarf Firstziegel (ca.)DN20°25°30°35°40°45°50°55°60°
BG 3.0 Stück/lfmLAF858075757565606570
BMK 3.0 Stück/lfmLAF5555504535
BMZ 2.7 Stück/lfmLAF858075707065606565
BM 3.0 Stück/lfmLAF858075757565607070
BZ 3.0 Stück/lfmLAF8580757070656065
LAF-/FLA Werte in mm mit FALZ für 50x50-Lattung
Bedarf Firstziegel (ca.)DN20°25°30°35°40°45°50°55°60°
BG 3.0 Stück/lfmLAF807570656555505555
BMK 3.0 Stück/lfmLAF5045403525
BMZ 2.7 Stück/lfmLAF807570606055505550
BM 3.0 Stück/lfmLAF807570656555506055
BZ 3.0 Stück/lfmLAF8075706060555055

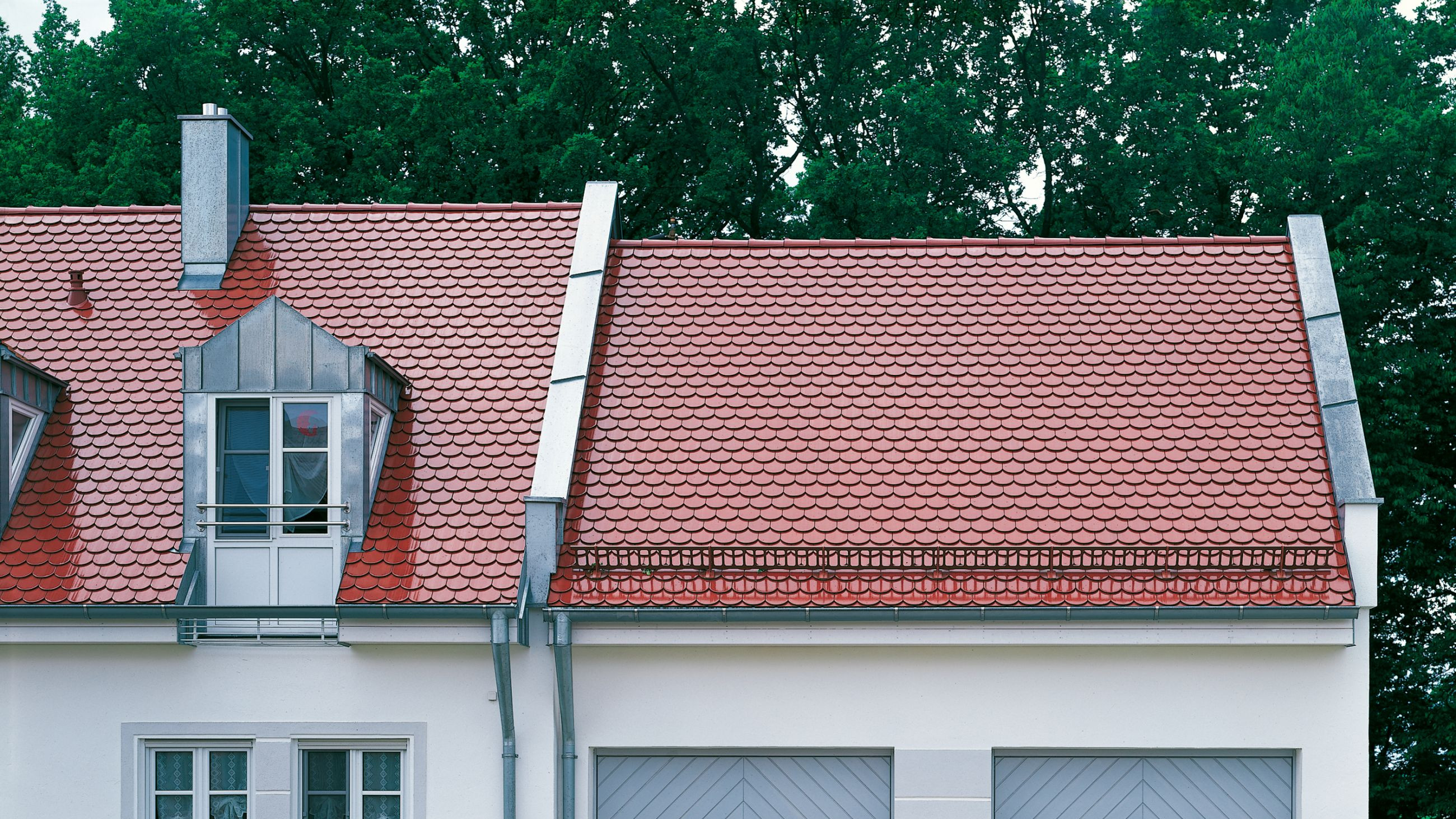

Referenzen
