ELEGANZ NUANCE dunkelbraun engobiert

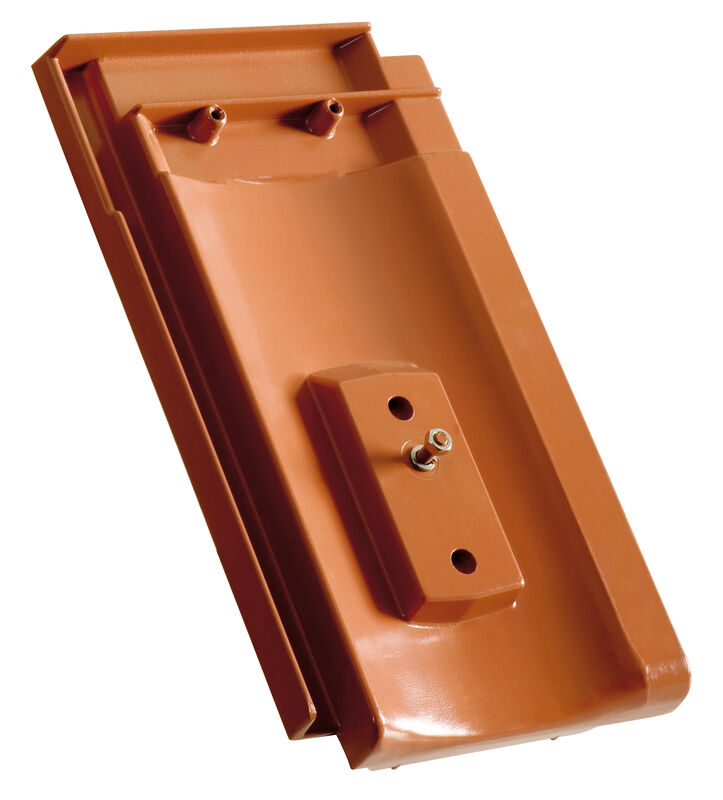

ELEGANZ

Der Reformziegel mit Stil.

  • Traditionsmodell für Sanierungen und zeitlose Dachgestaltung

Um generell in den wichtigsten Kernprodukten eine möglichst hohe Verfügbarkeit für Sie sicherzustellen, haben wir den Entschluss gefasst, zumindest temporär auf die Produktion von vereinzelten Farb- und Modellkombinationen zu verzichten. Beim Modell ELEGANZ sind die Farben naturrot, NUANCE kupferrot engobiert und NUANCE dunkelbraun engobiert b.a.w. nicht verfügbar.

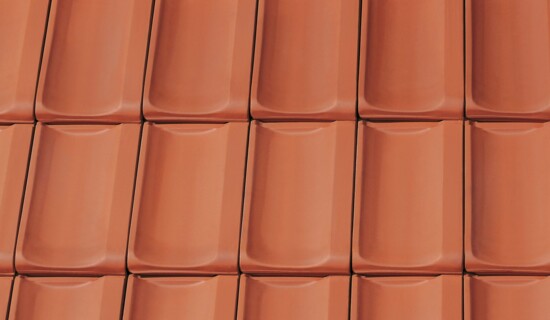

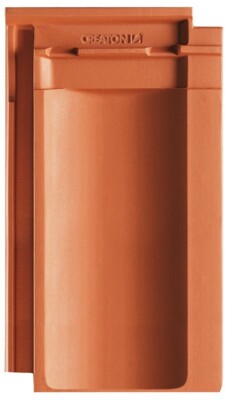

naturrot
naturrot
NUANCE kupferrot engobiert
NUANCE kupferrot engobiert

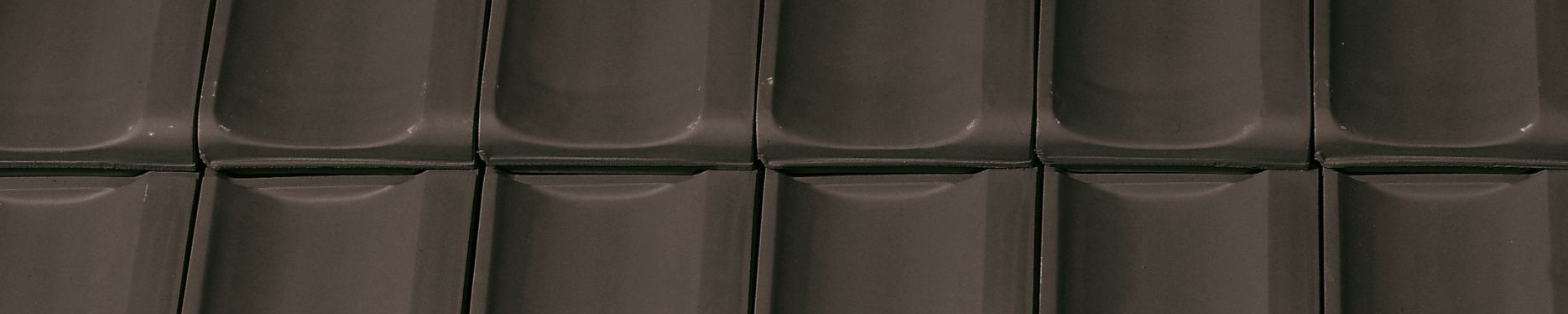

NUANCE dunkelbraun engobiert
NUANCE dunkelbraun engobiert

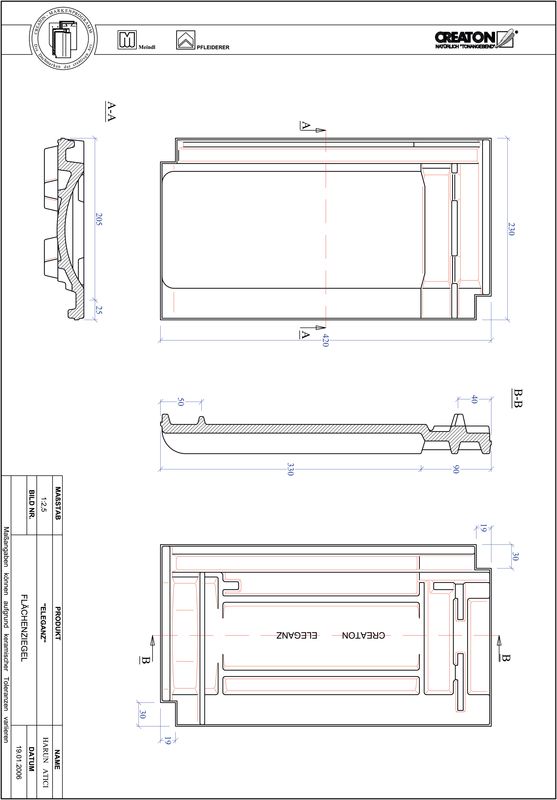

Technische Daten

Größe (ca.)230 x 420 mm
Deckbreite min. (ca.)204 mm
Deckbreite i.M. (ca.)205 mm
Deckbreite max. (ca.)207 mm
Decklänge min. (ca.)337 mm
Decklänge i.M. (ca.)344 mm
Decklänge max. (ca.)350 mm
Ziegelbedarf min. (ca.)13.7 Stück/m²
Ziegelbedarf i.M. (ca.)14.1 Stück/m²
Ziegelbedarf max. (ca.)14.5 Stück/m²
Gewicht je Stück (ca.)3.1 kg/Stück
Gewicht je m² (ca.)43.7 kg/m²
Gewicht je Palette (ca.)769 kg
Stück je Minipack5 Stück
Stück je Palette240 Stück

Einsatzbereiche

Zusatzmaßnahmen nach CREATON Herstellerangabe
24 °Regeldachneigung CREATON DE in Kombination mit Zusatzmaßnahmen nach Herstellerangaben
≥ 24 °Ausführung einer Unterspannung/Unterdeckung verklebt ohne Nageldichtung, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥ 22 °Ausführung einer Unterspannung/Unterdeckung verklebt ohne Nageldichtung, mögliche CREATON Produkte: DUO longlife ND extra
≥ 22 °Ausführung einer Unterspannung/Unterdeckung verklebt mit Nageldichtung, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥ 18 °Ausführung als regensicheres Unterdach, mögliche CREATON Produkte: DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥ 10 °Ausführung als wasserdichtes Unterdach, mögliche CREATON Produkte: QUATTRO longlife extra
- Ausführung als wasserdichtes Unterdach in 7° Sonderlösung verschweißt, bitte gesonderte Verlegerichtlinien beachten, mögliche CREATON Produkte: QUATTRO longlife extra

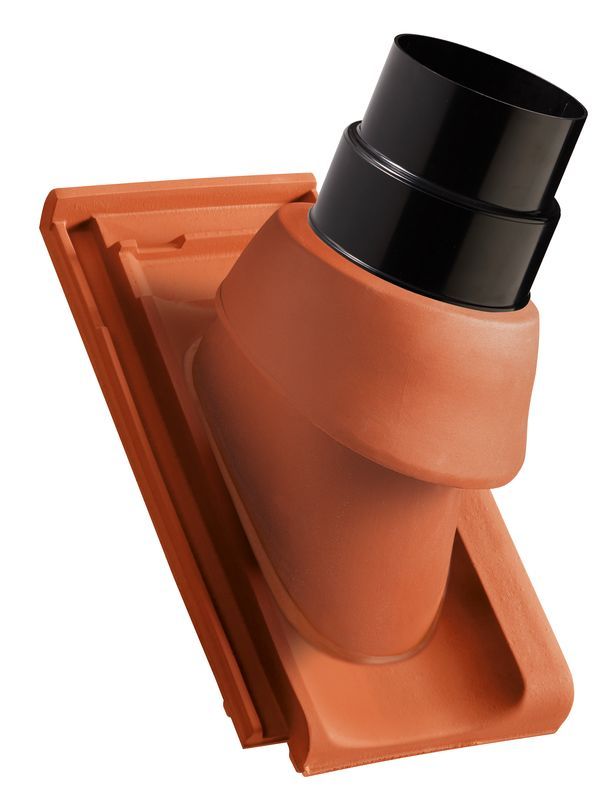

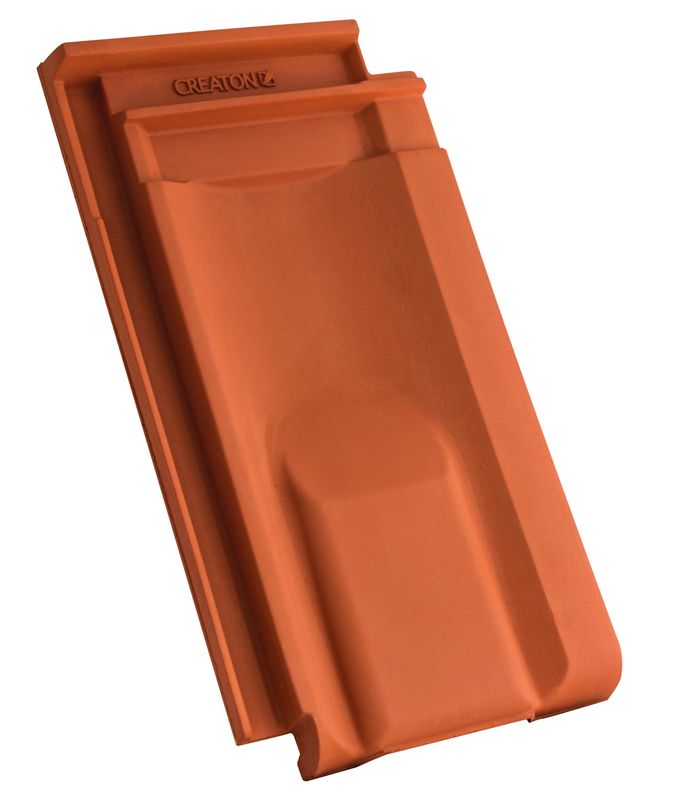

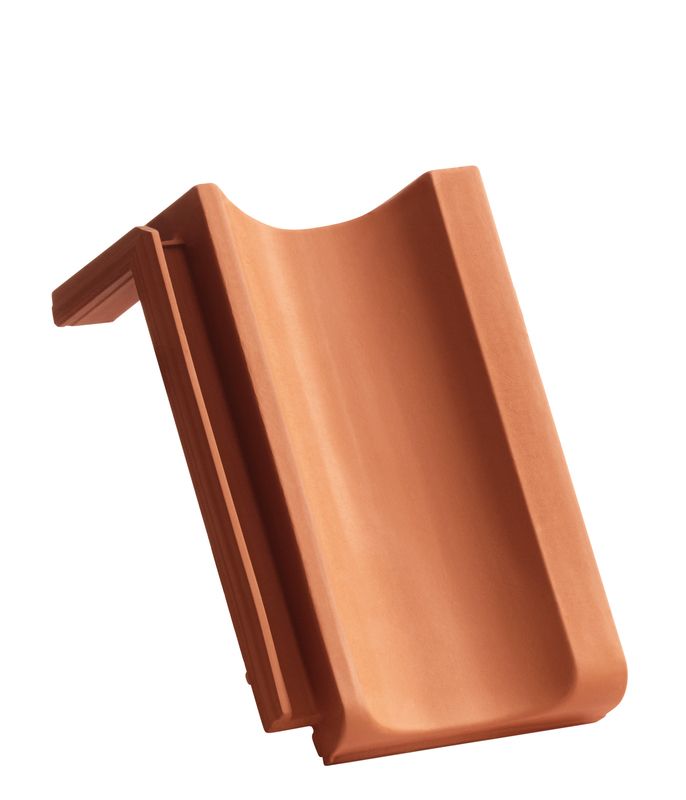

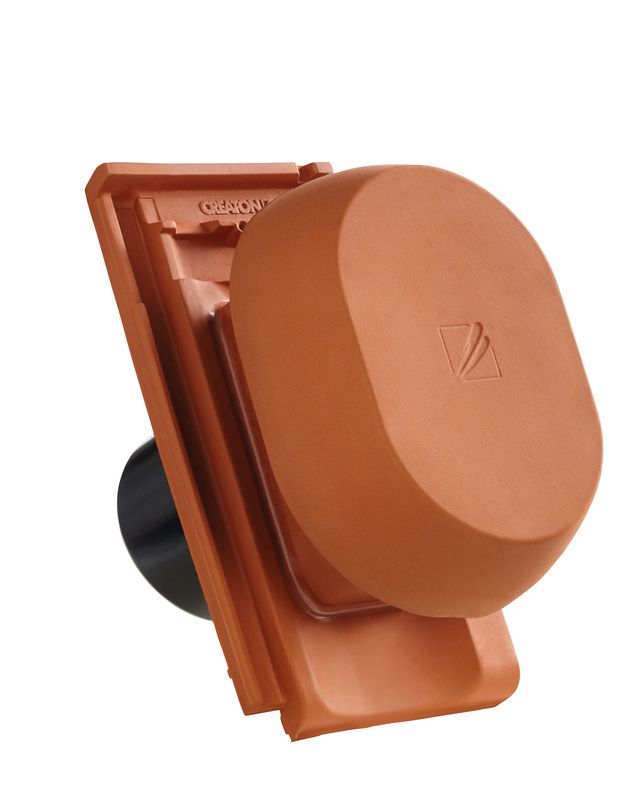

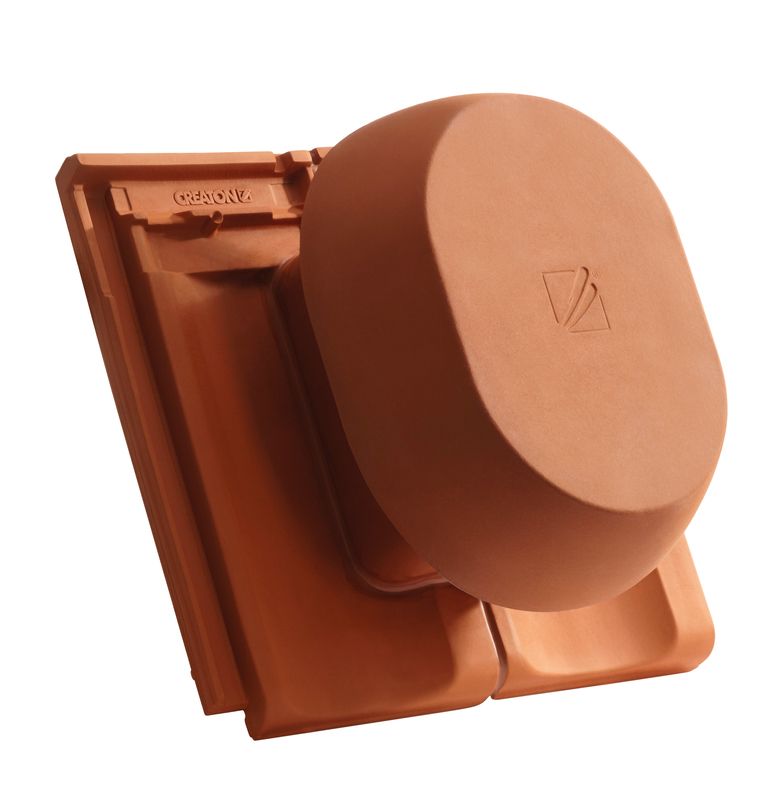

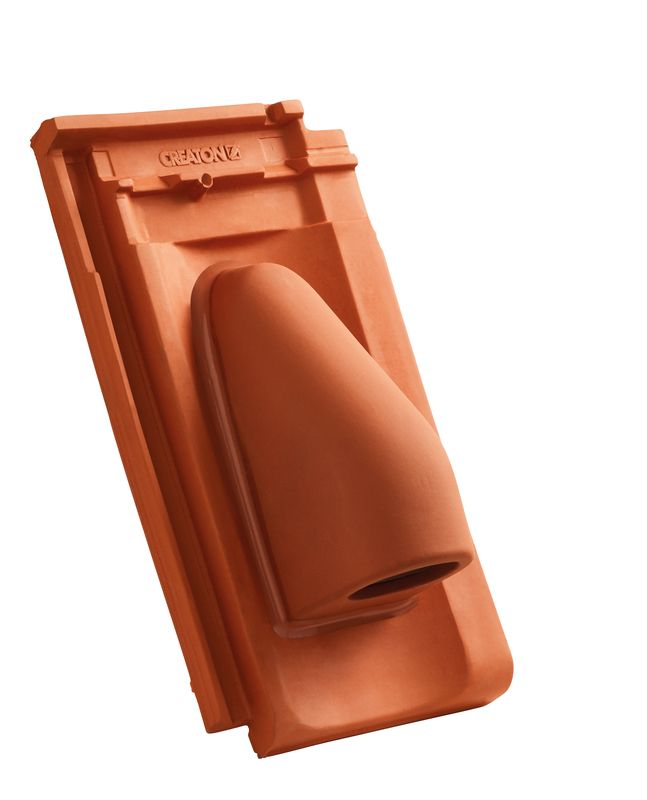

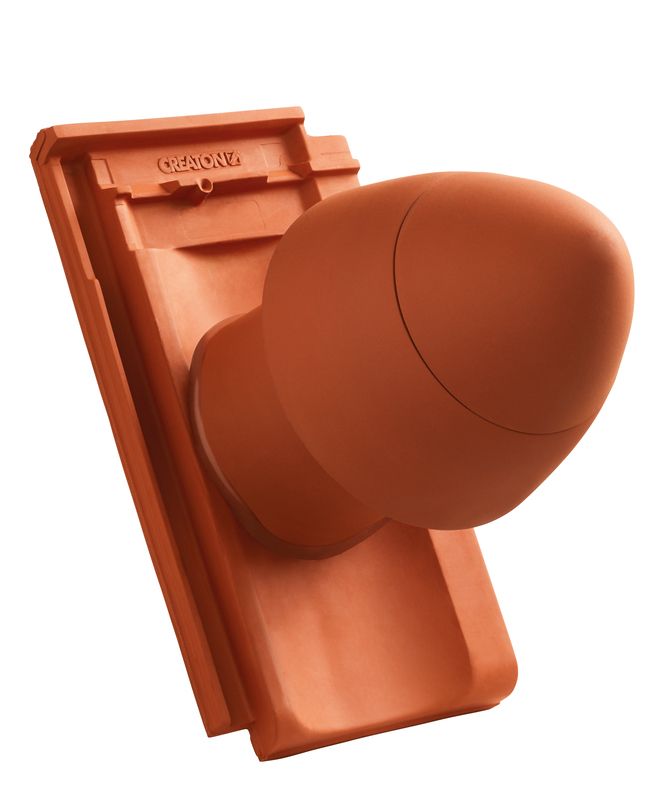

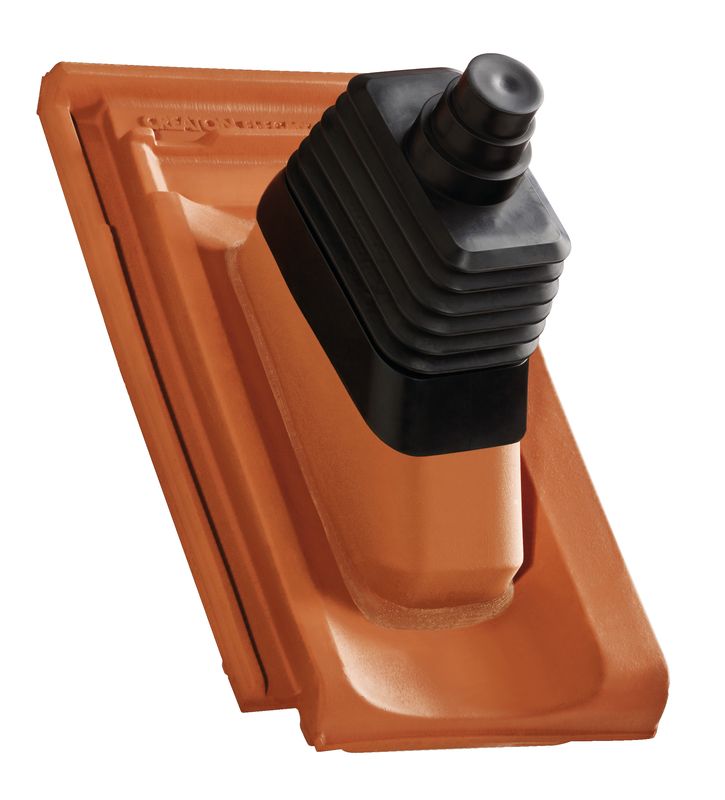

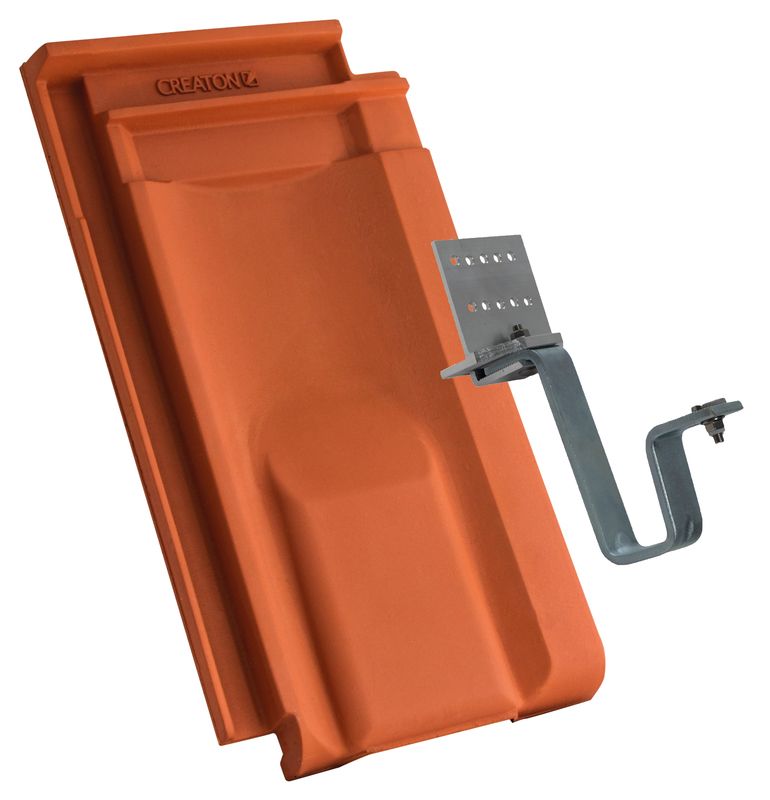

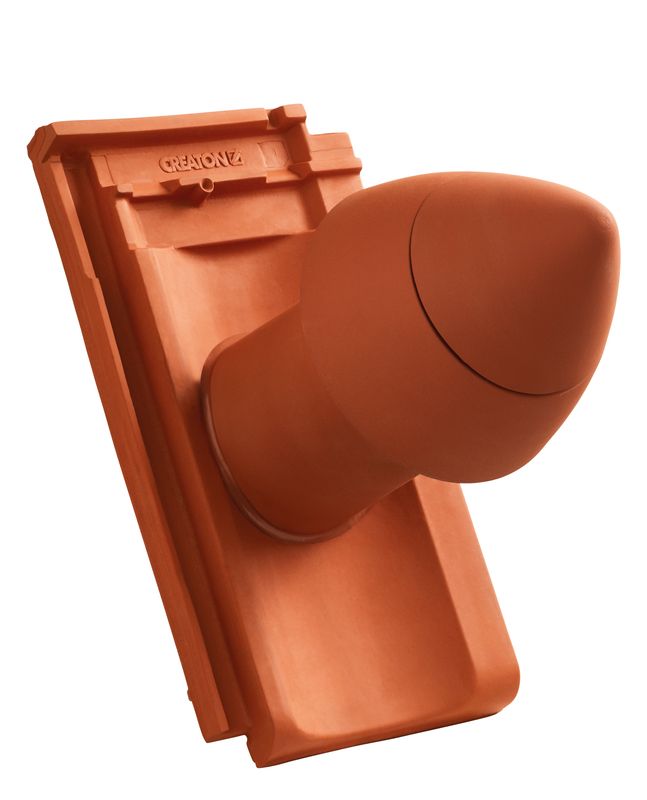

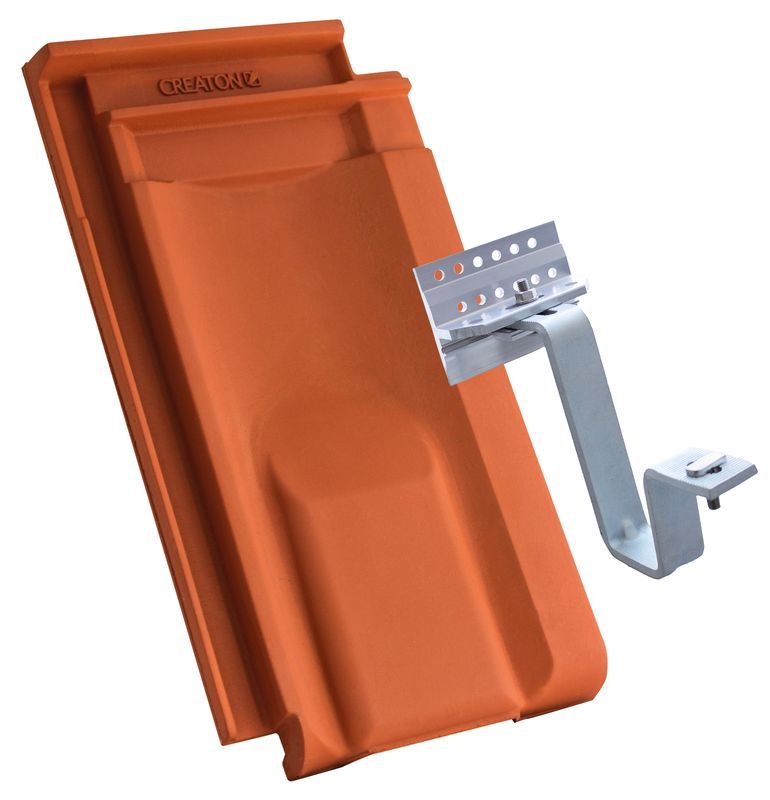

Verlegehinweise

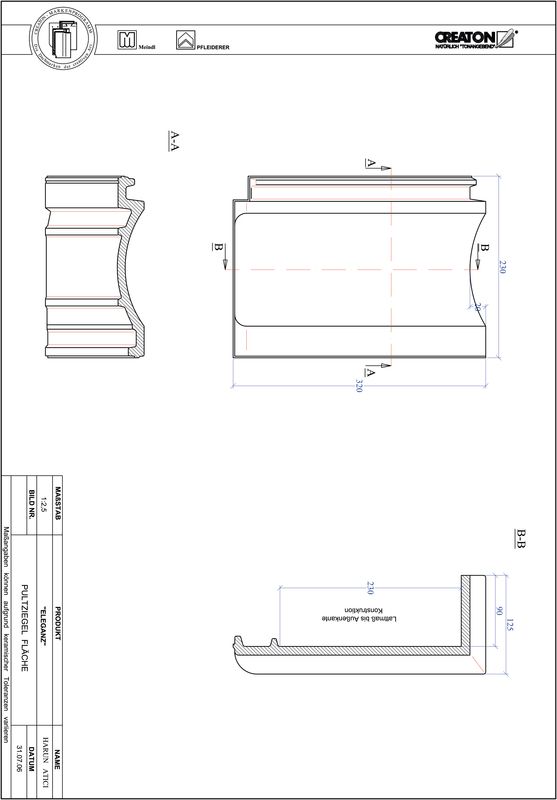

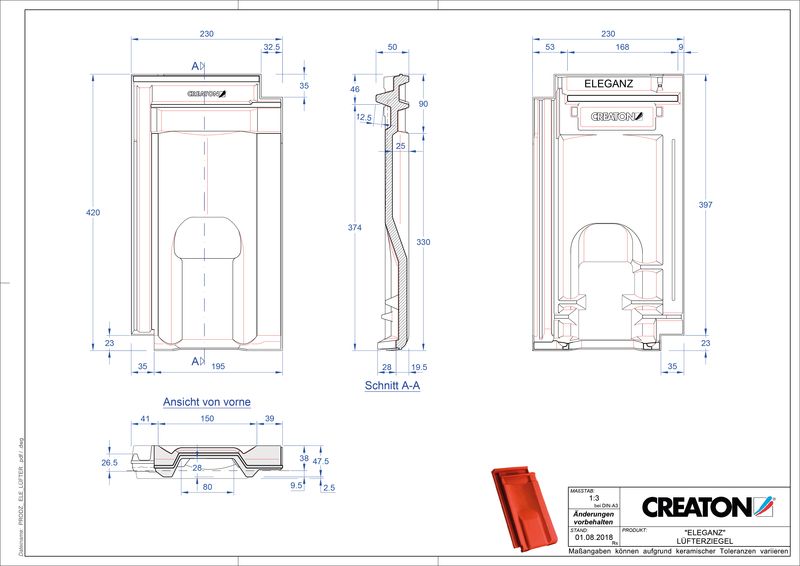

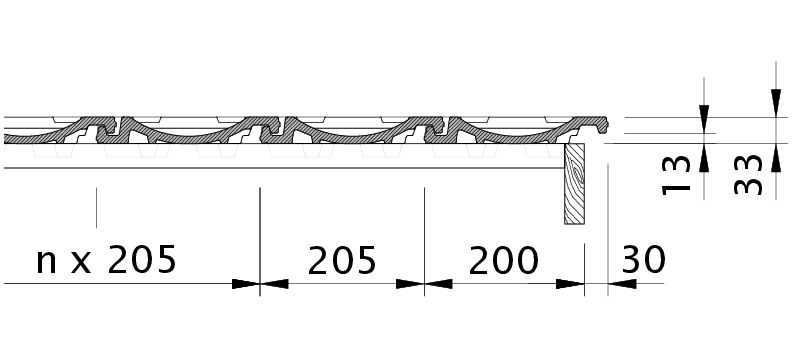

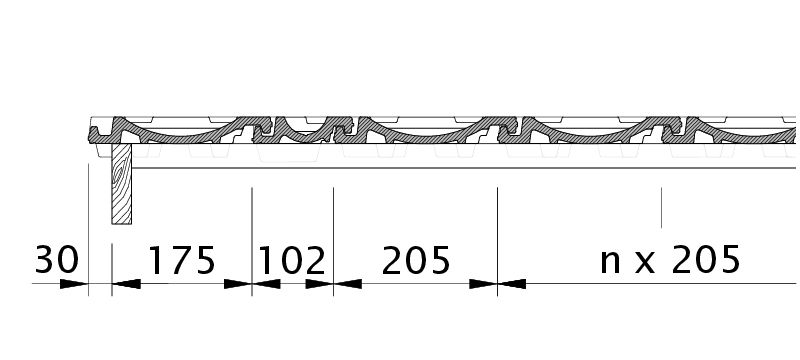

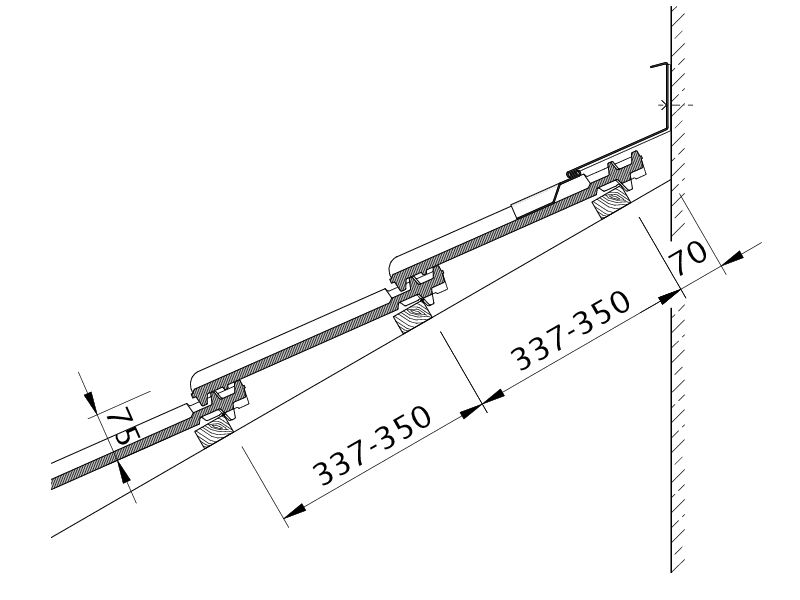

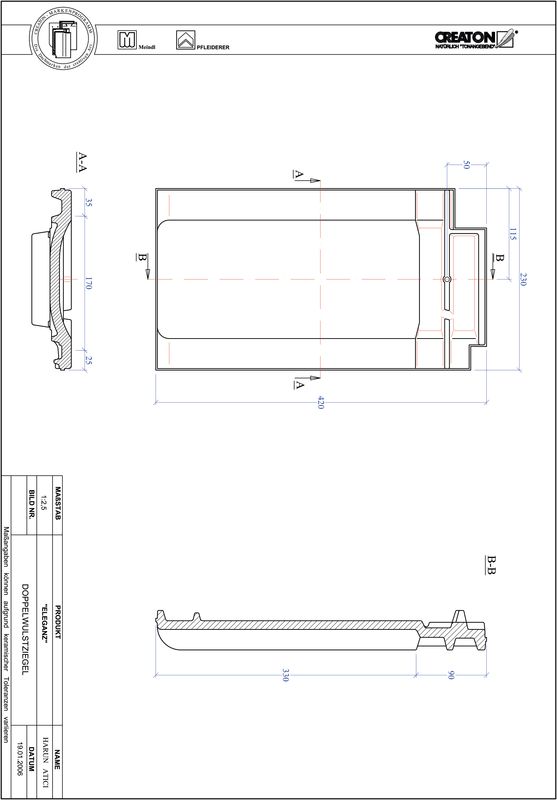

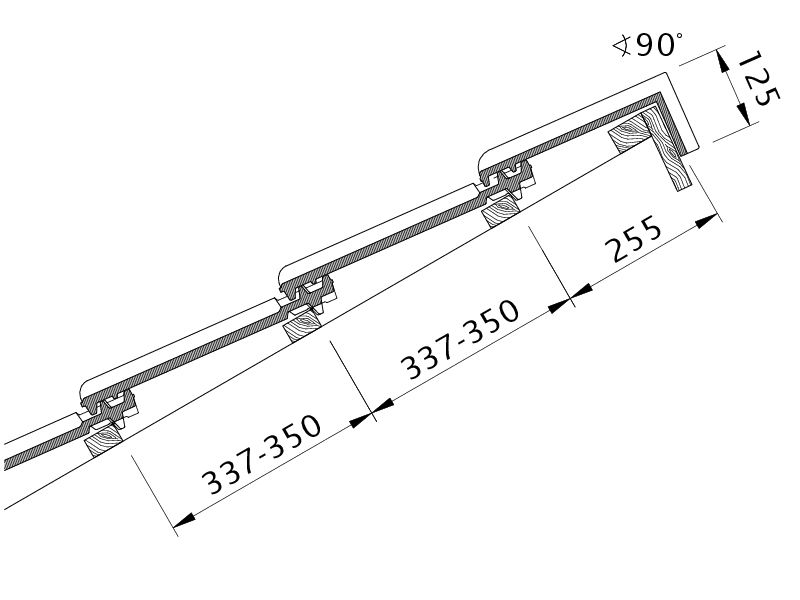

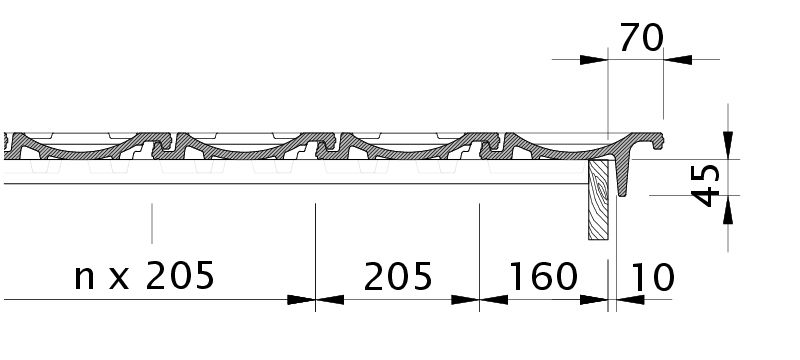

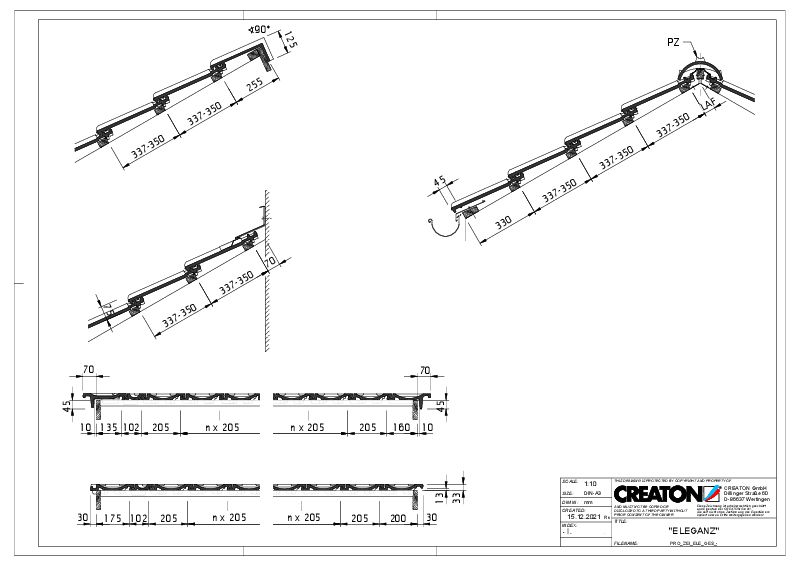

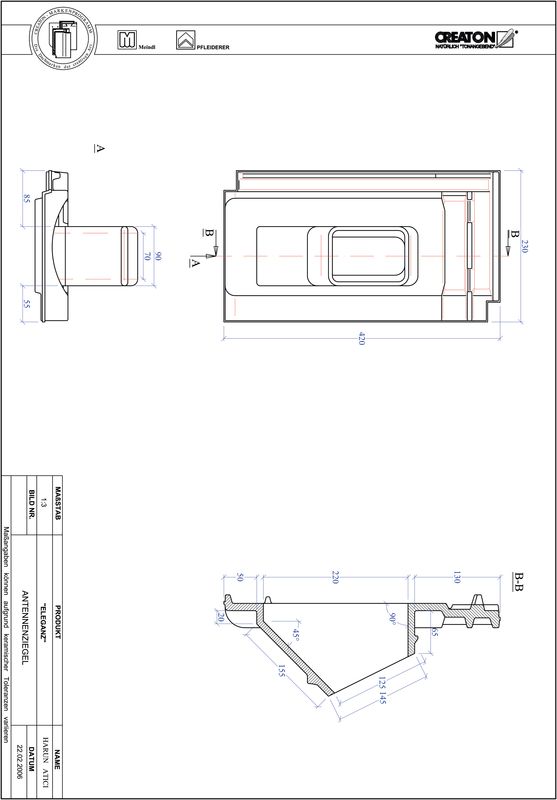

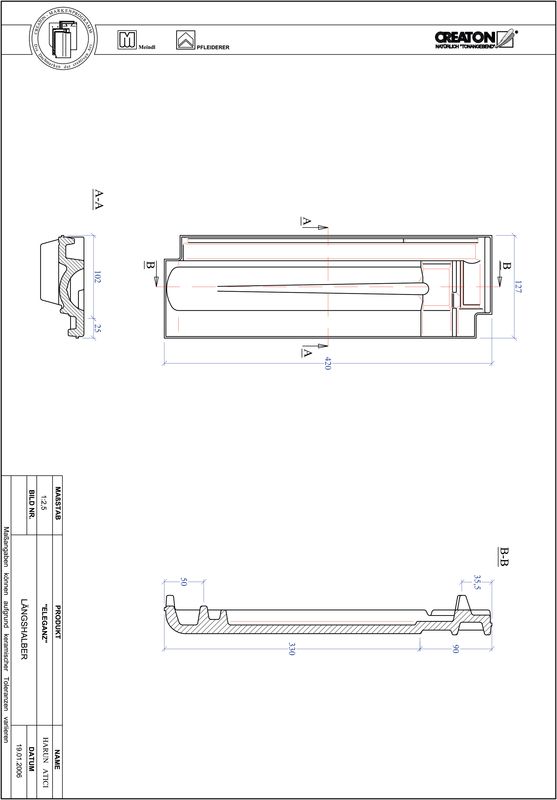

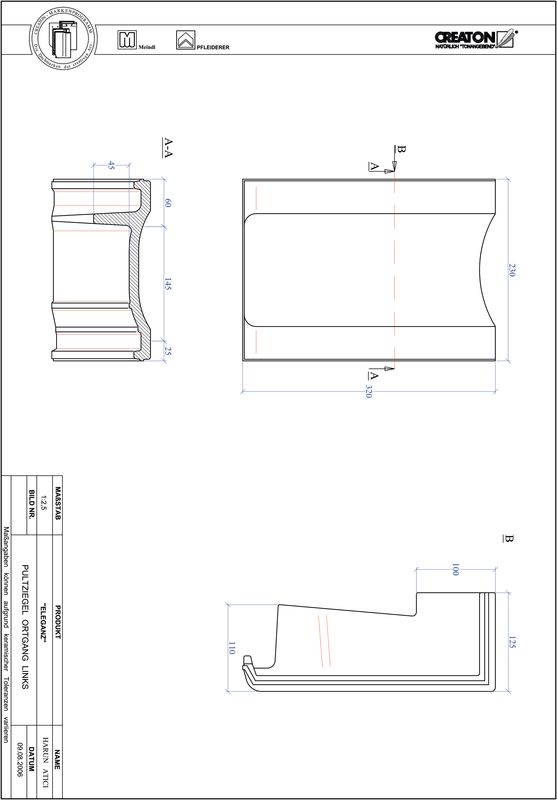

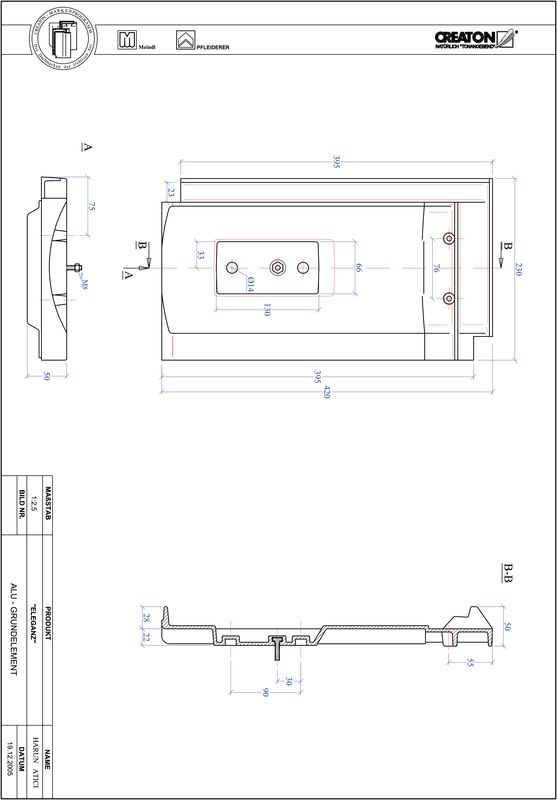

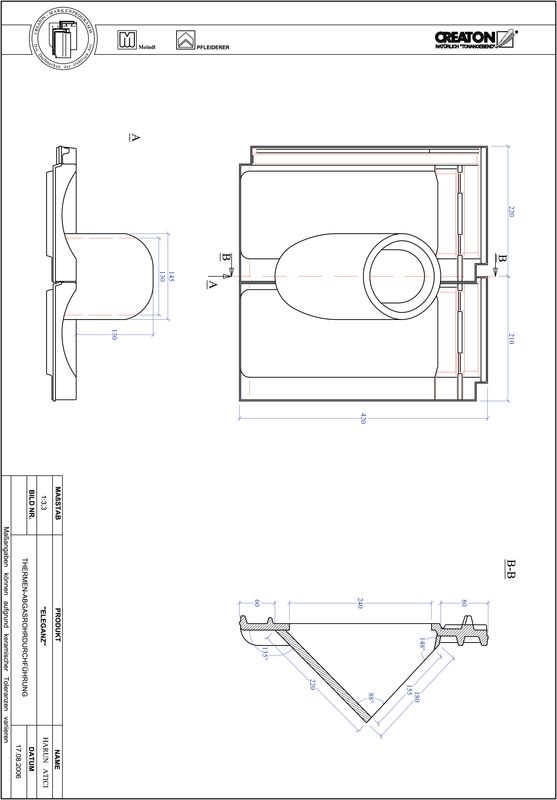

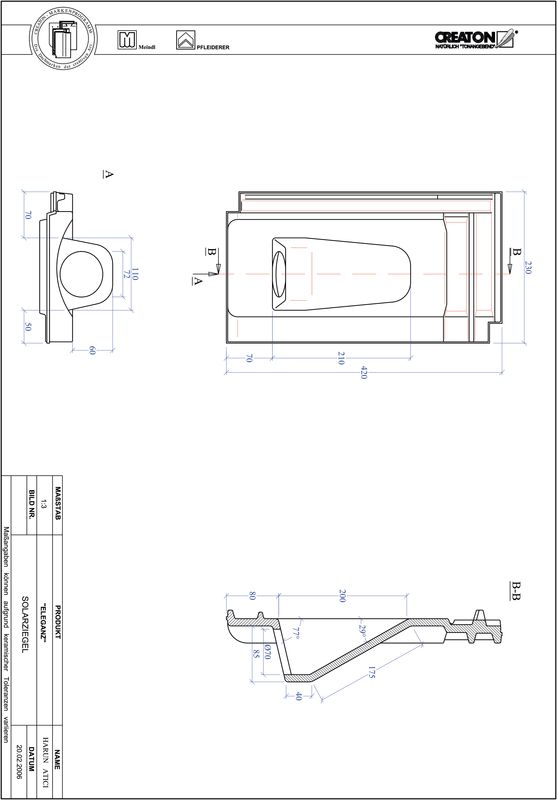

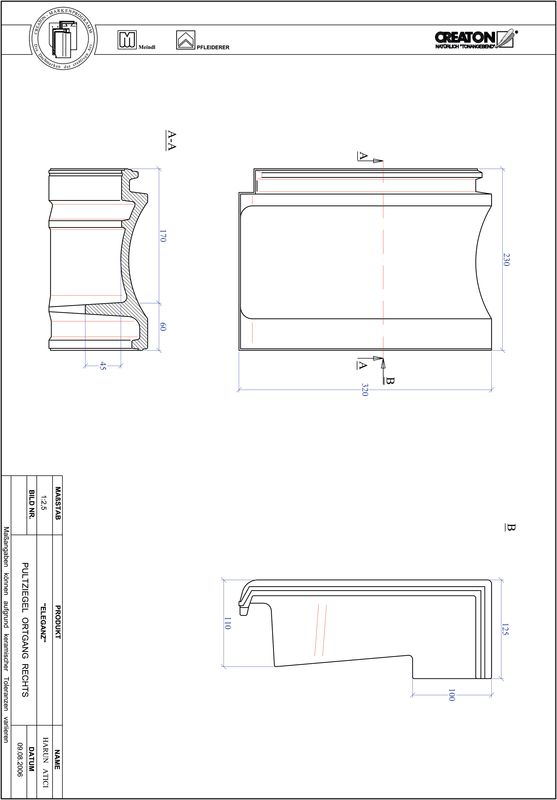

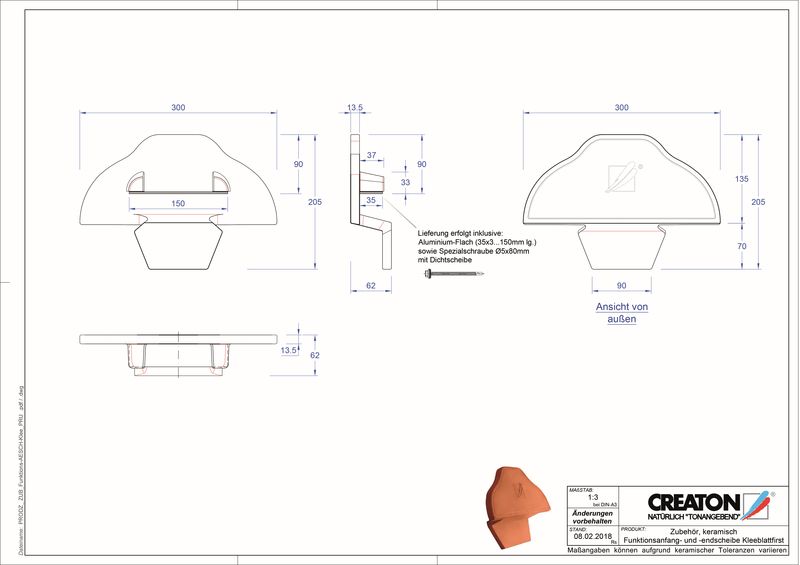

  • Die dargestellte technische Zeichnung ist nur ein Konstruktionsbeispiel.

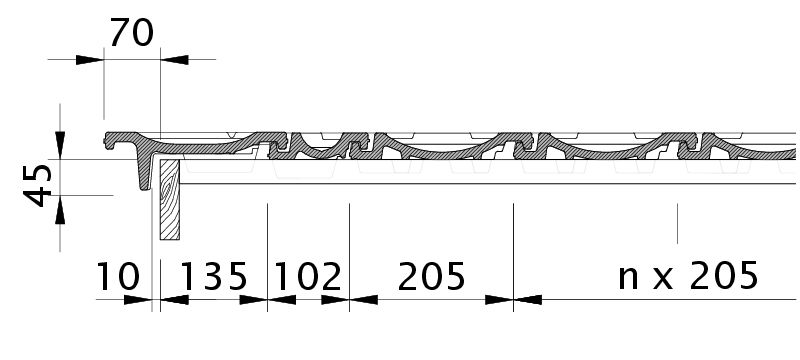

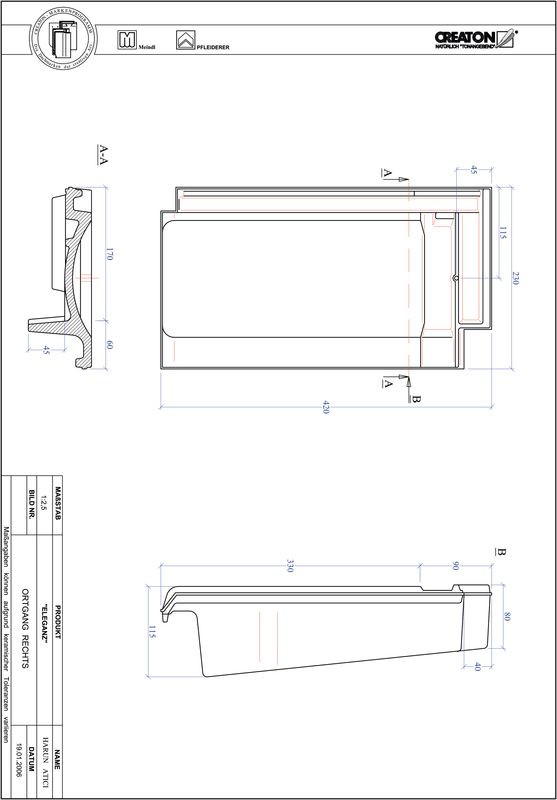

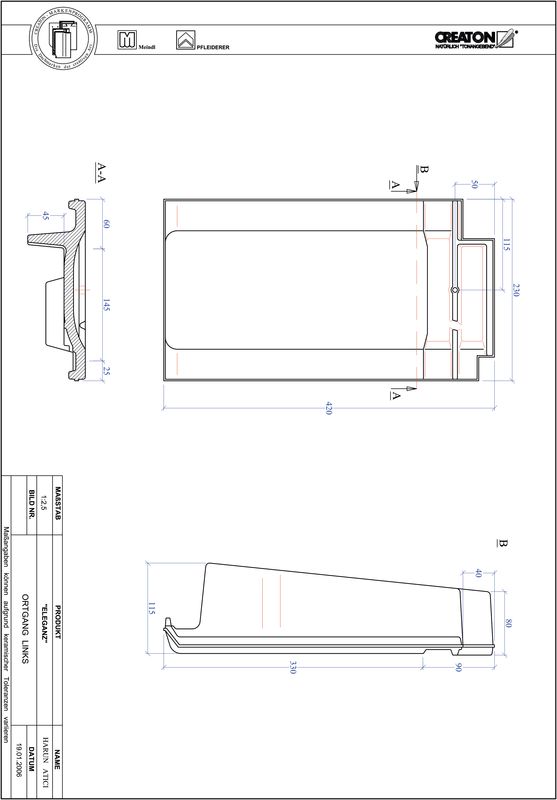

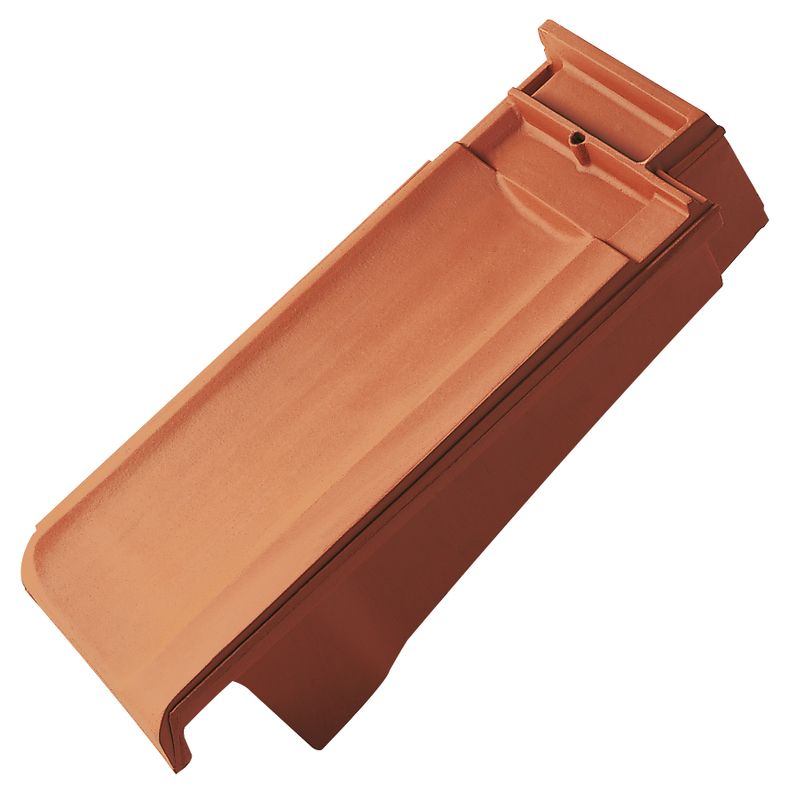

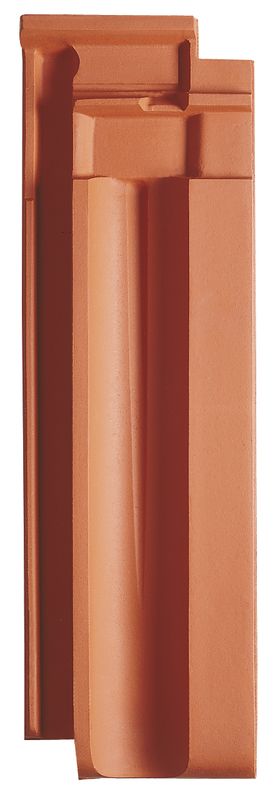

  • Laut dem Regelwerk des ZVDH soll bei Ortgangziegeln der Abstand zwischen Innenkante Ortganglappen und Außenkante Giebelwand bzw. Außenkante Bekleidung mindestens 1 cm betragen.
  • Bei den Vorgaben zu den Ausführungen des Unterdaches handelt es sich um CREATON Herstellerangaben, die von den Vorgaben nationaler Regelwerke (wie bspw. ZVDH, ÖNORM oder SIA-Normen) abweichen. Daher empfehlen wir Ihnen eine Abstimmung und schriftliche Einzelvereinbarung zwischen Ihnen als ausführendem Dachhandwerker und dem Endkunden bzw. Eigentümer der Immobilie. Diese dient der vertraglichen Absicherung beider Parteien, ergänzend zur Leistungsvereinbarung. Eine Vorlage einer solchen Einzelvereinbarungen finden Sie in den CREATON Musterschreiben zu jedem Tondachziegel- und Betondachsteinmodell unter www.creaton.de, www.creaton.at, oder www.creaton.ch
  • Bitte berücksichtigen Sie das Musterschreiben für die Regeldachneigungen CREATON.

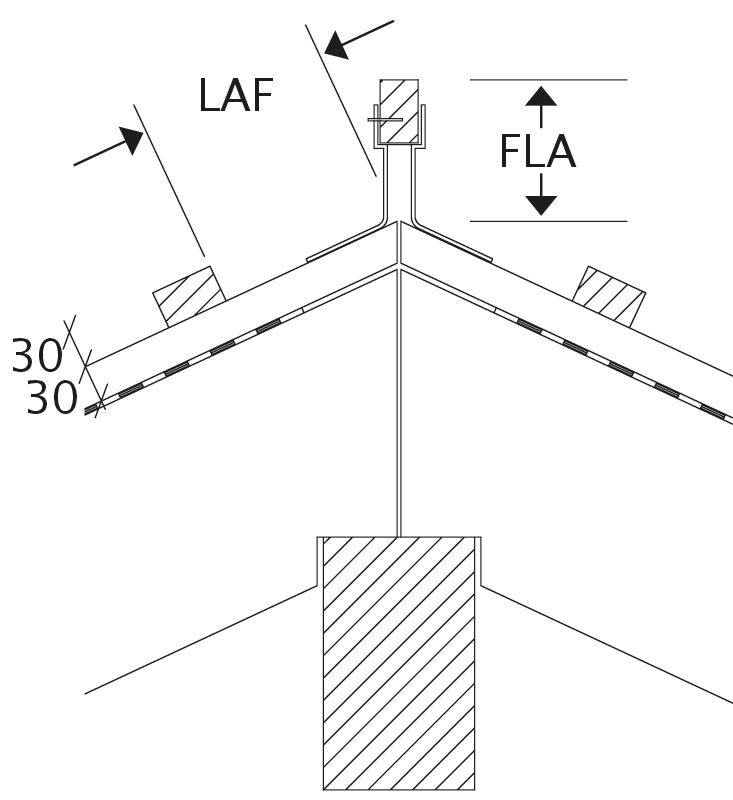

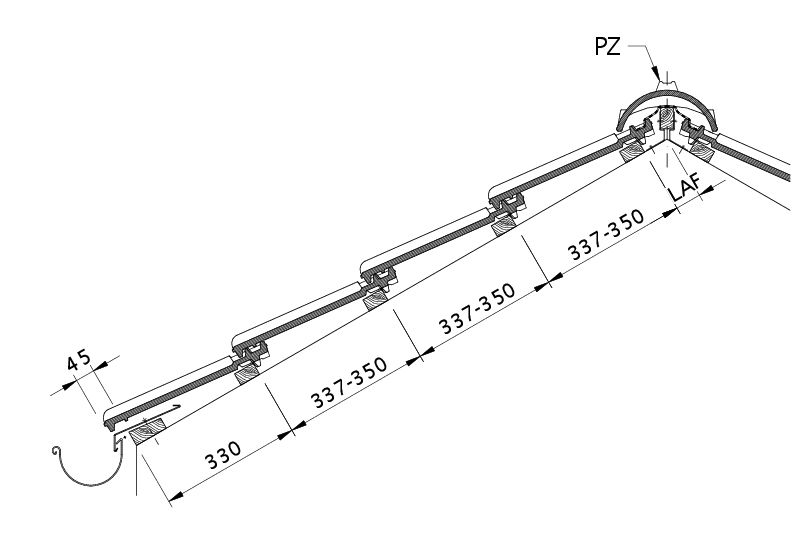

LAF-/FLA-WERTE

LAF-/FLA Werte in mm mit FALZ für 30x50-Lattung

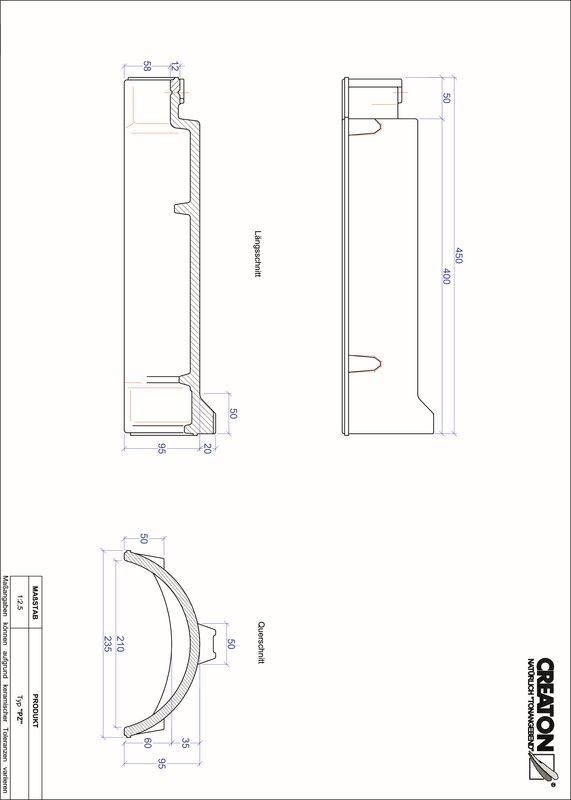

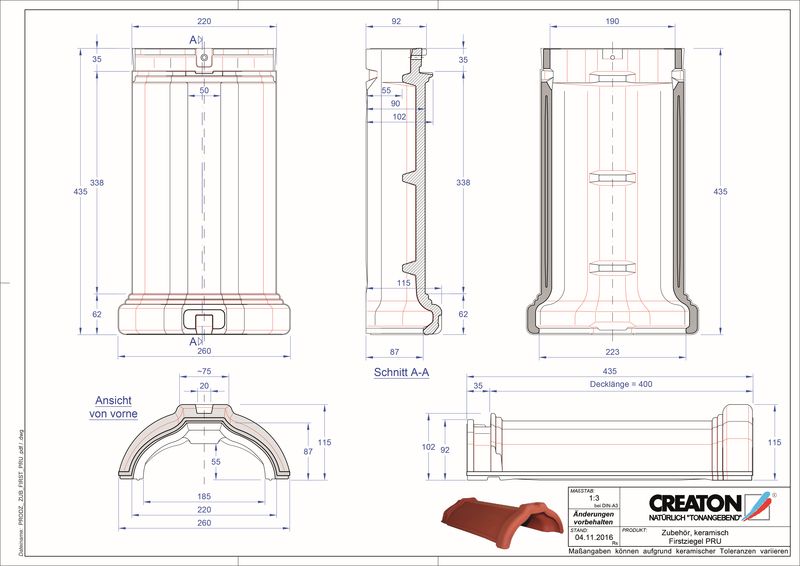

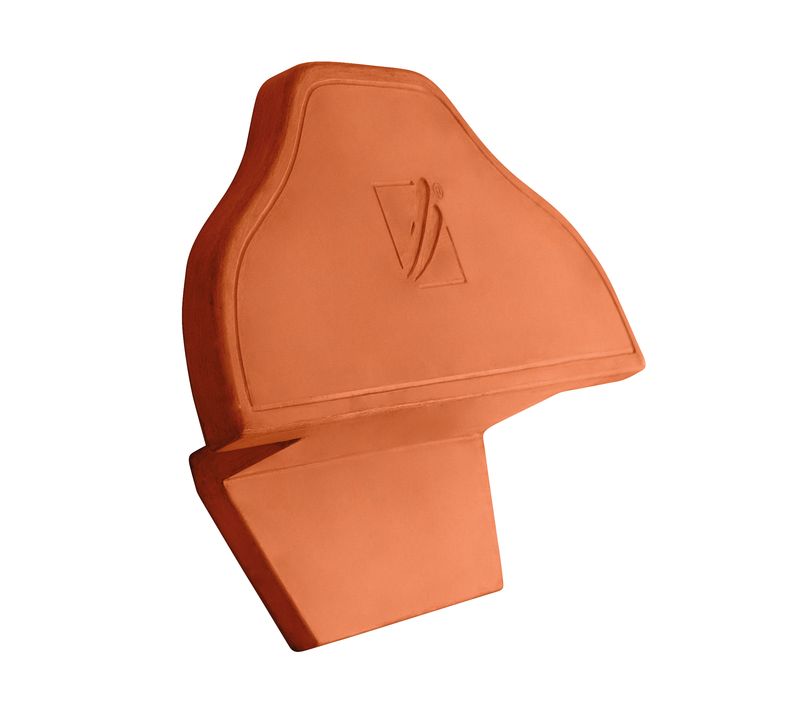

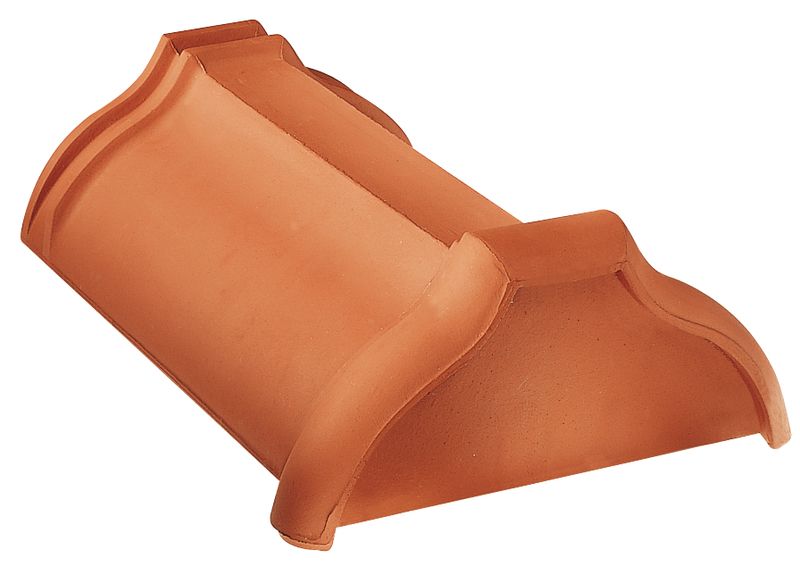

Bedarf Firstziegel (ca.)DN10°15°20°25°30°35°40°45°50°55°

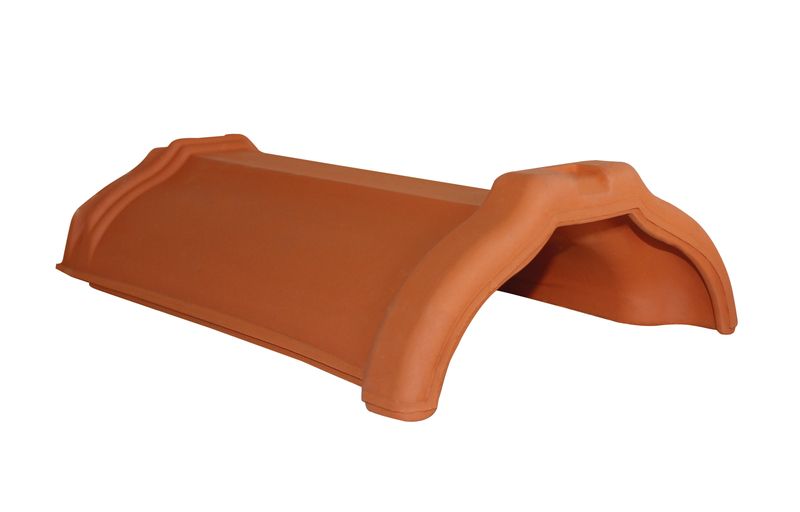

PRU 2.5 Stück/lfmLAF80757570656055505045
PRU 2.5 Stück/lfmFLA100958580756560554540

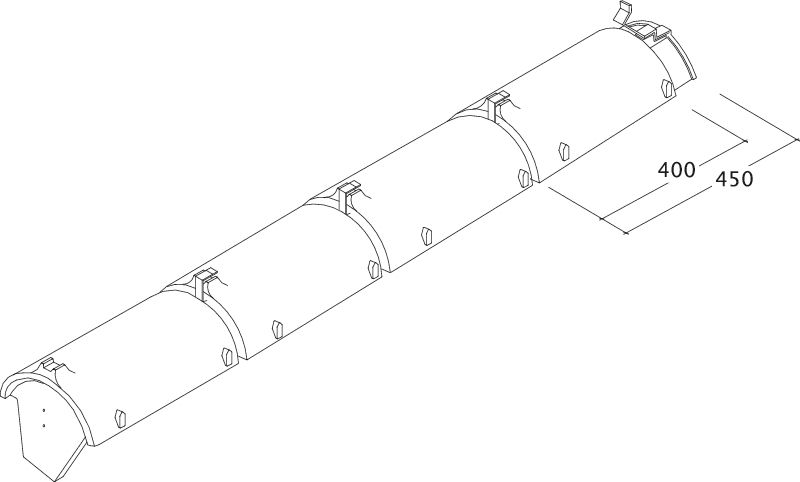

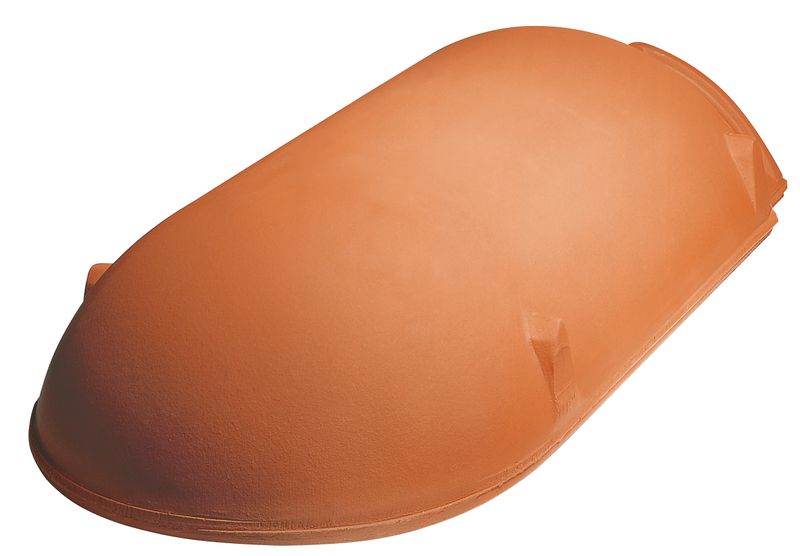

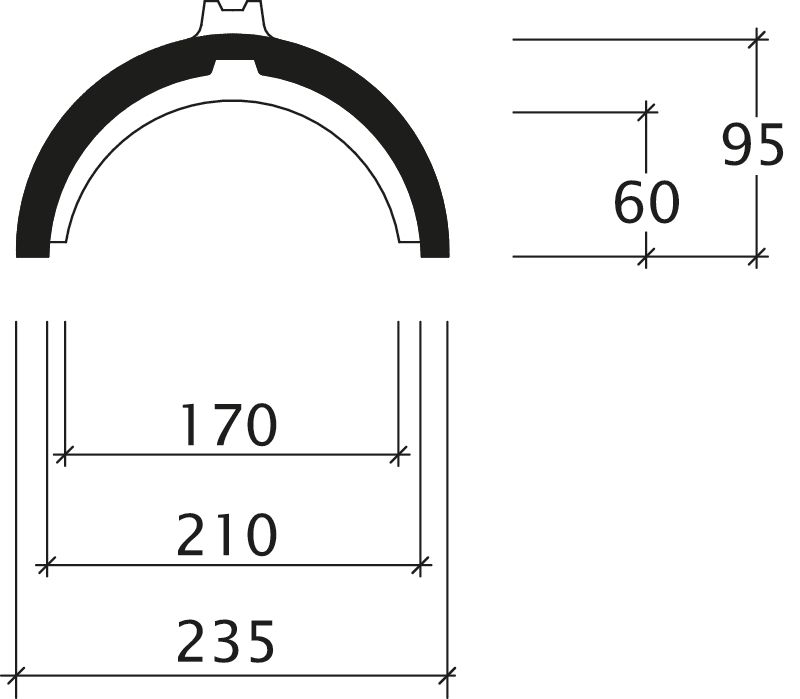

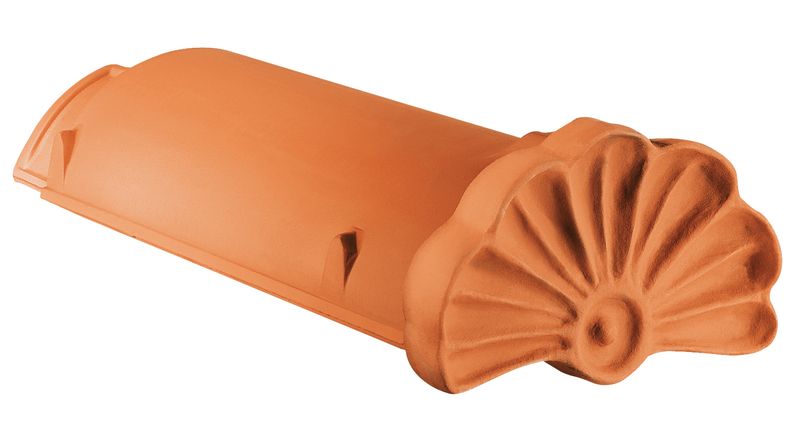

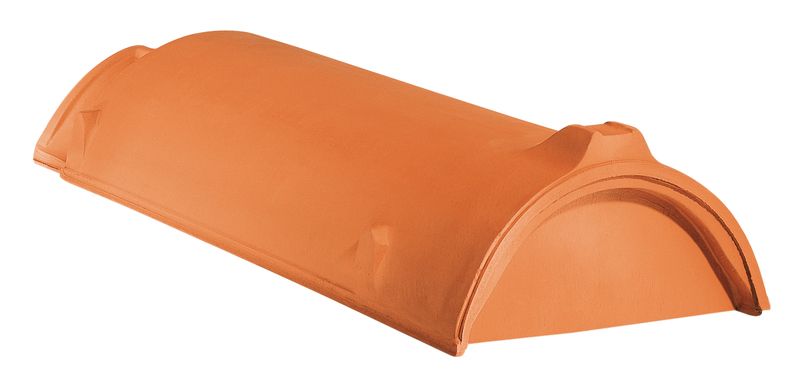

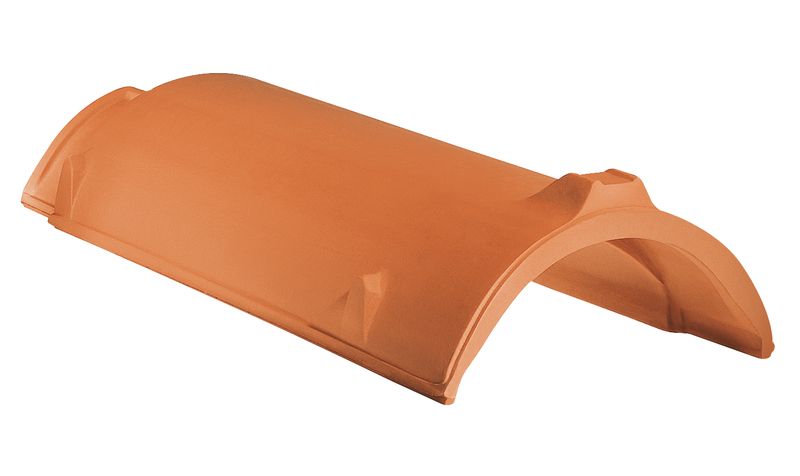

PZ 2.5 Stück/lfmLAF70656060555050
PZ 2.5 Stück/lfmFLA80706555504535
LAF-/FLA Werte in mm mit FALZ für 40x60-Lattung
Bedarf Firstziegel (ca.)DN10°15°20°25°30°35°40°45°50°55°
PRU 2.5 Stück/lfmLAF80807565605550403530
PRU 2.5 Stück/lfmFLA1101059590857570655550
PZ 2.5 Stück/lfmLAF70605555504035
PZ 2.5 Stück/lfmFLA90807565605545
LAF-/FLA Werte in mm mit FALZ für 50x50-Lattung
Bedarf Firstziegel (ca.)DN10°15°20°25°30°35°40°45°50°55°
PRU 2.5 Stück/lfmLAF75757060554540302520
PRU 2.5 Stück/lfmFLA115110105100959085807570
PZ 2.5 Stück/lfmLAF65555045403025
PZ 2.5 Stück/lfmFLA100908580757065
