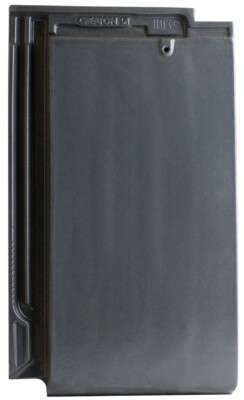

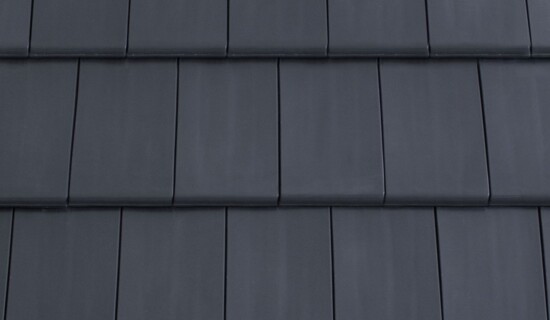

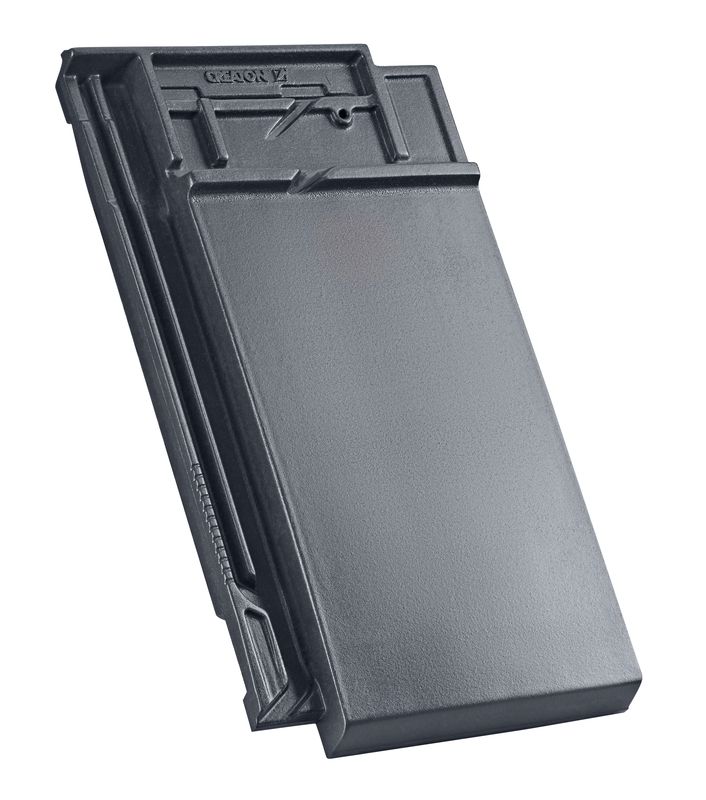

VISIO

Schlicht durchgefärbt.

Das Sinterbrandverfahren mit über 1.100°C - der CREATON-„HOCHBRANDFAKTOR" - sorgt für eine ebenmäßige, edel matt glänzende Oberfläche. Der Ziegel wird stabiler, homogener und weist eine höhere Tondichte auf
Die ausgeklügelte Verfalzungstechnik sichert eine optimale Wasserführung und bietet eine erhöhte Regeneintragsicherheit. Rückseitige Stege sorgen für einen sicheren Abtransport von Kondenswasser
Homogener Ziegelkörper mit durchgehender Farbschönheit dank feinster „KERALIS"-Rohstoffe und einer sorgfältiger Verarbeitung. An Schnittkanten oder bei Beschädigungen sind keine Nacharbeiten mehr notwendig
Umfangreiches Zubehörsortiment u.a. mit halben Ortgängen, die die Verbandeindeckung direkt nach dem Ortgang ermöglichen

Hinweis: Bitte beachten Sie bei diesem Modell die Informationen zur Farbumstellung.

Technische Daten

Größe (ca.)	265 x 450 mm
Deckbreite min. (ca.)	220 mm
Deckbreite i.M. (ca.)	221 mm
Deckbreite max. (ca.)	222 mm
Decklänge min. (ca.)	350 mm
Decklänge i.M. (ca.)	365 mm
Decklänge max. (ca.)	380 mm
Ziegelbedarf min. (ca.)	11.8 Stück/m²
Ziegelbedarf i.M. (ca.)	12.4 Stück/m²
Ziegelbedarf max. (ca.)	13.0 Stück/m²
Gewicht je Stück (ca.)	3.5 kg/Stück
Gewicht je m² (ca.)	43.4 kg/m²
Gewicht je Palette (ca.)	865 kg
Stück je Minipack	5 Stück
Stück je Palette	240 Stück

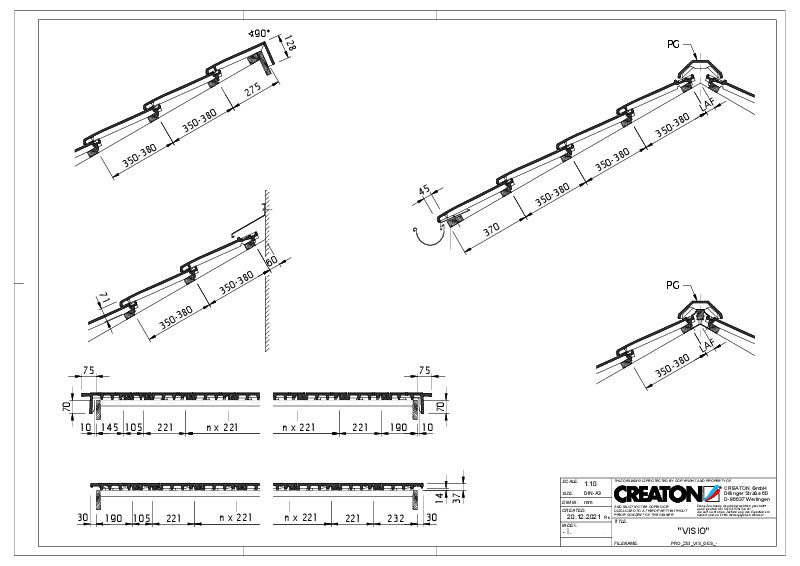

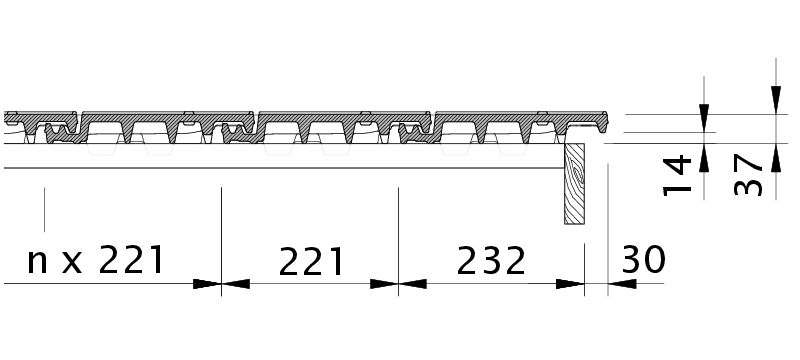

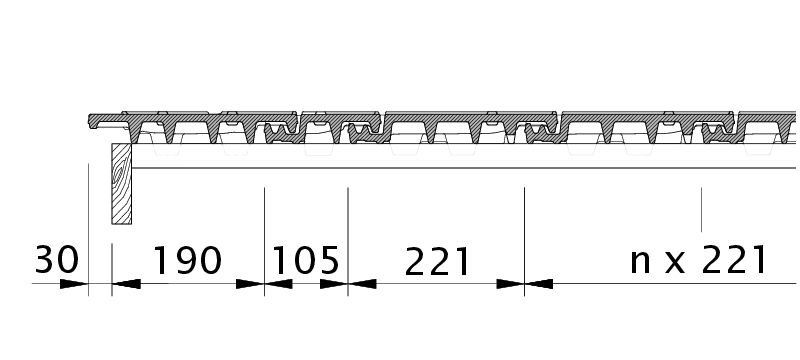

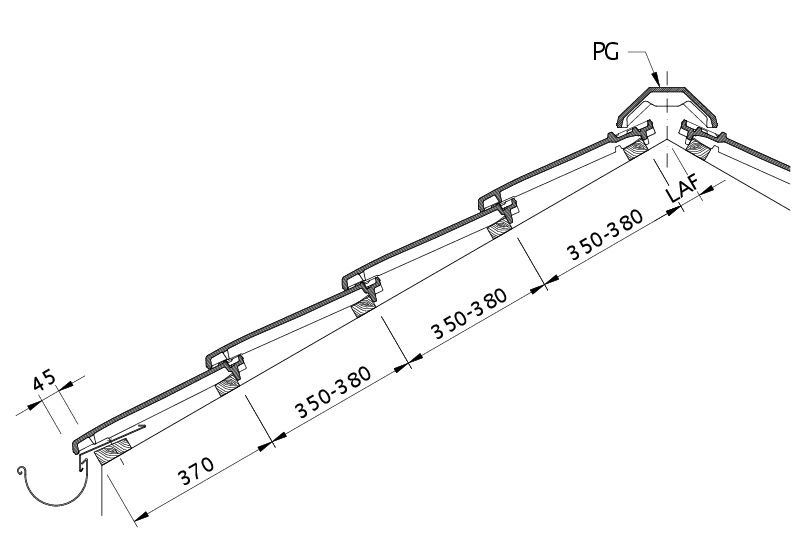

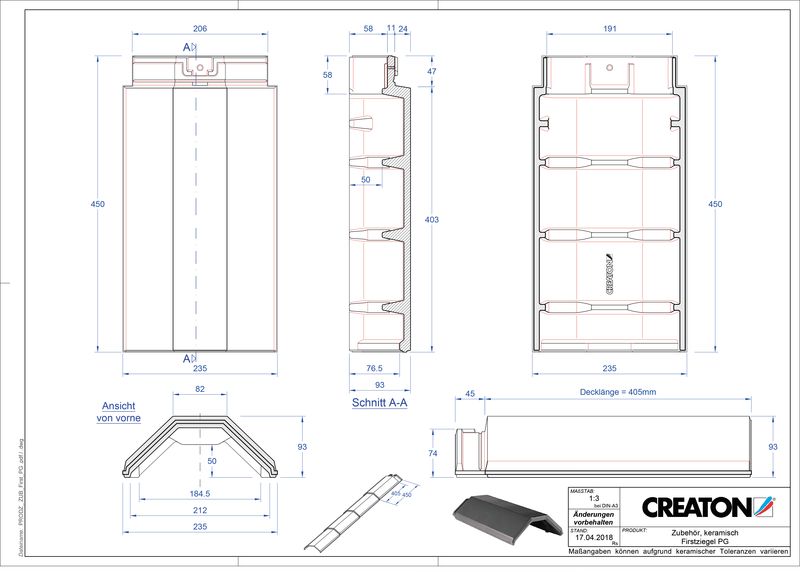

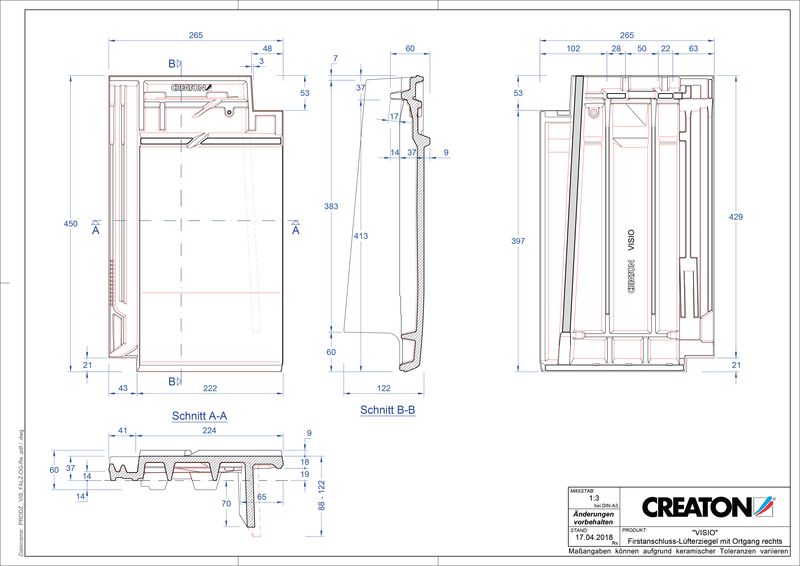

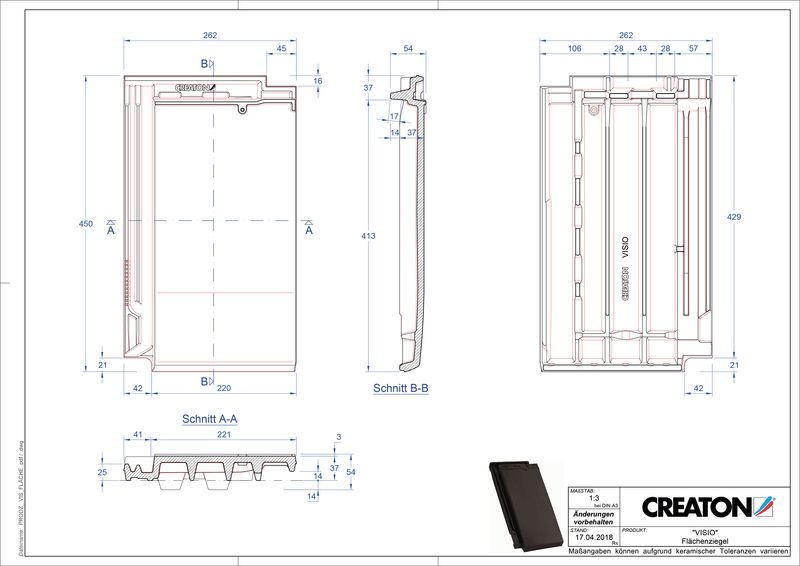

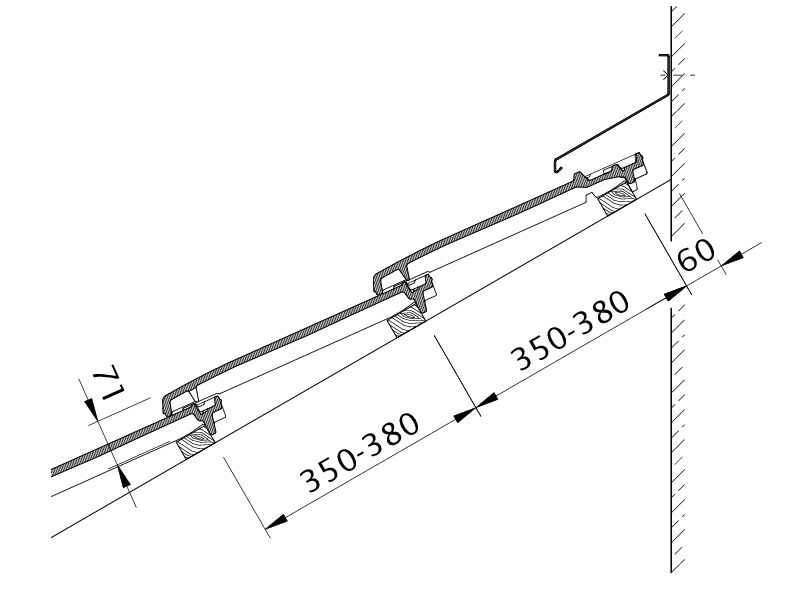

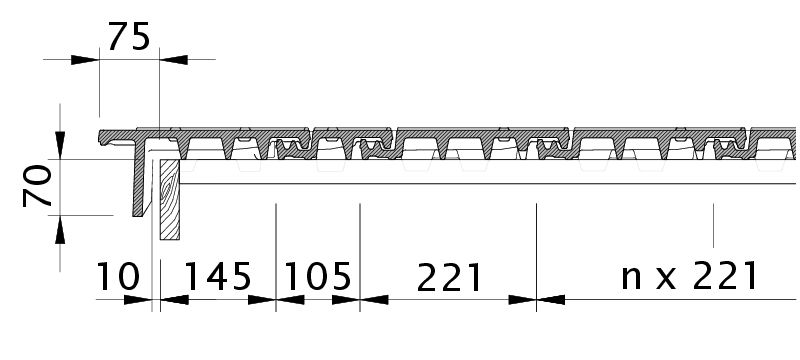

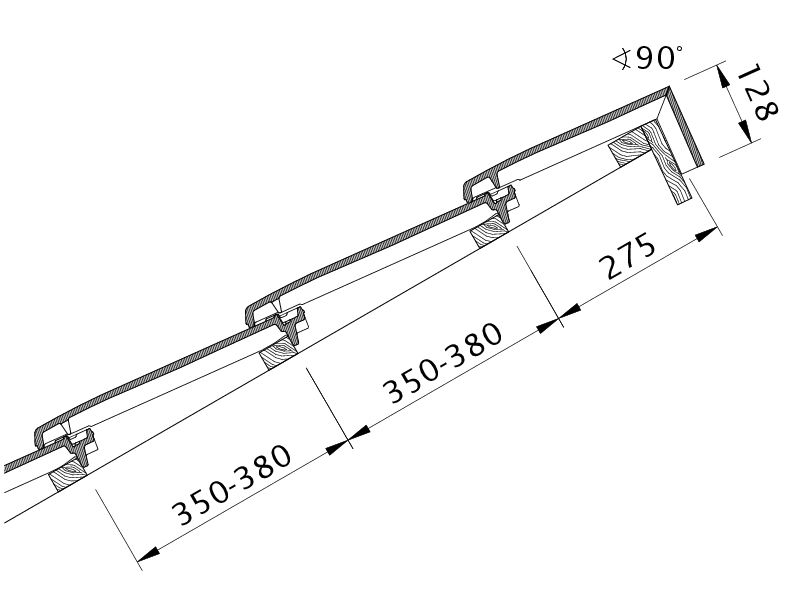

Technische Zeichnungen

Einsatzbereiche

Zusatzmaßnahmen nach CREATON Herstellerangabe
18 °	Regeldachneigung CREATON DE in Kombination mit Zusatzmaßnahmen nach Herstellerangaben
≥ 18 °	Ausführung einer Unterspannung/Unterdeckung verklebt ohne Nageldichtung, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, DUO longlife PV extra, TRIO extra, TRIO longlife extra, QUATTRO longlife extra
≥ 16 °	Ausführung einer Unterspannung/Unterdeckung verklebt ohne Nageldichtung, mögliche CREATON Produkte: DUO longlife ND extra
≥ 16 °	Ausführung einer Unterspannung/Unterdeckung verklebt mit Nageldichtung, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, DUO longlife PV extra, TRIO extra, TRIO longlife extra, QUATTRO longlife extra
≥ 14 °	Ausführung als regensicheres Unterdach, mögliche CREATON Produkte: DUO longlife ND extra, TRIO extra, TRIO longlife extra, QUATTRO longlife extra
≥ 10 °	Ausführung als wasserdichtes Unterdach, mögliche CREATON Produkte: QUATTRO longlife extra
-	Ausführung als wasserdichtes Unterdach in 7° Sonderlösung verschweißt, bitte gesonderte Verlegerichtlinien beachten, mögliche CREATON Produkte: QUATTRO longlife extra

Verlegehinweise

Die dargestellten technischen Zeichnungen sind nur ein Konstruktionsbeispiel.

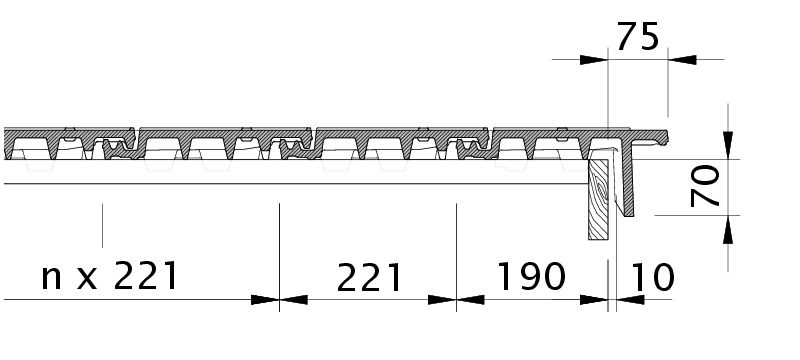

Laut dem Regelwerk des ZVDH soll bei Ortgangziegeln der Abstand zwischen Innenkante Ortganglappen und Außenkante Giebelwand bzw. Außenkante Bekleidung mindestens 1 cm betragen.
Bei den Vorgaben zu den Ausführungen des Unterdaches handelt es sich um CREATON Herstellerangaben, die von den Vorgaben nationaler Regelwerke (wie bspw. ZVDH, ÖNORM oder SIA-Normen) abweichen. Daher empfehlen wir Ihnen eine Abstimmung und schriftliche Einzelvereinbarung zwischen Ihnen als ausführendem Dachhandwerker und dem Endkunden bzw. Eigentümer der Immobilie. Diese dient der vertraglichen Absicherung beider Parteien, ergänzend zur Leistungsvereinbarung. Eine Vorlage einer solchen Einzelvereinbarungen finden Sie in den CREATON Musterschreiben zu jedem Tondachziegel- und Betondachsteinmodell unter www.creaton.de, www.creaton.at, oder www.creaton.ch
Bitte berücksichtigen Sie das Musterschreiben für die Regeldachneigungen CREATON.

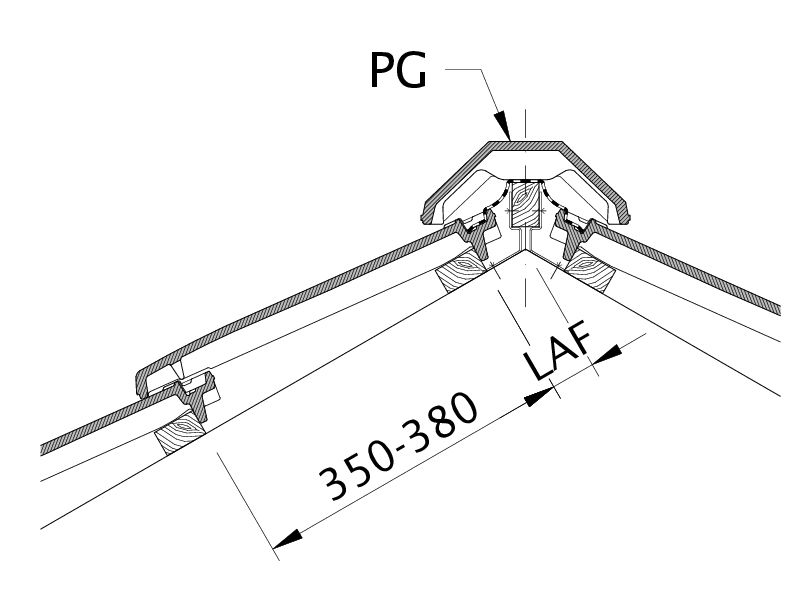

LAF-/FLA-WERTE

LAF-/FLA Werte in mm mit FALZ für 30x50-Lattung

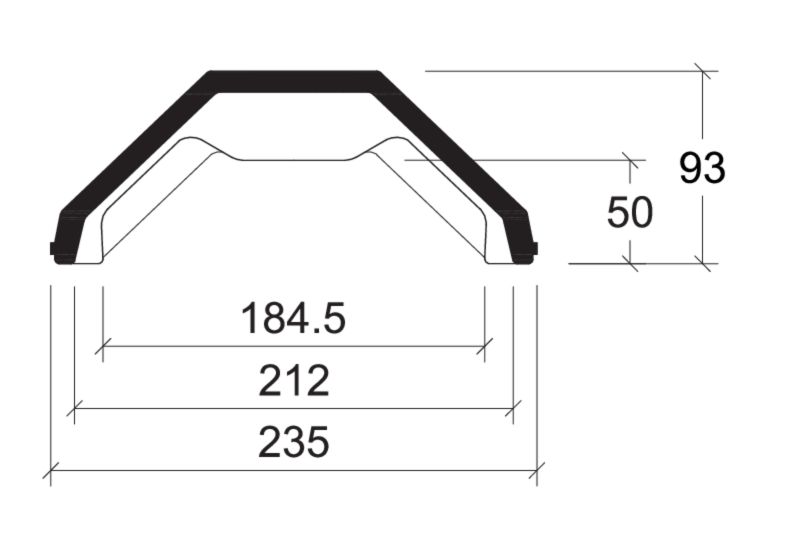

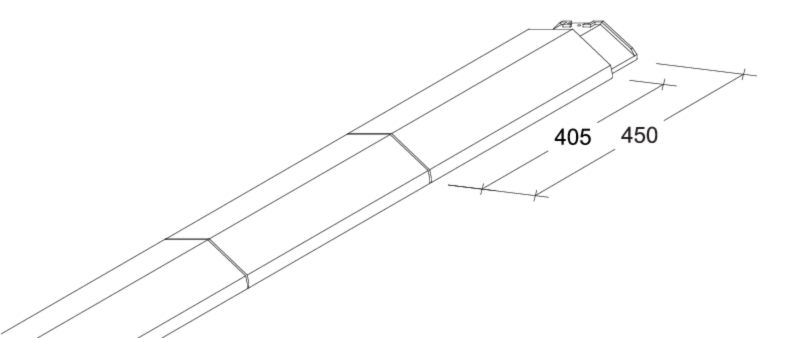

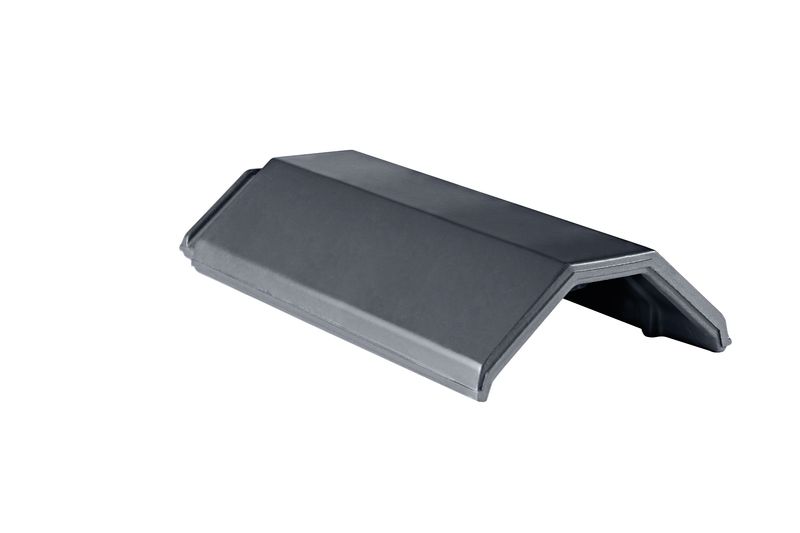

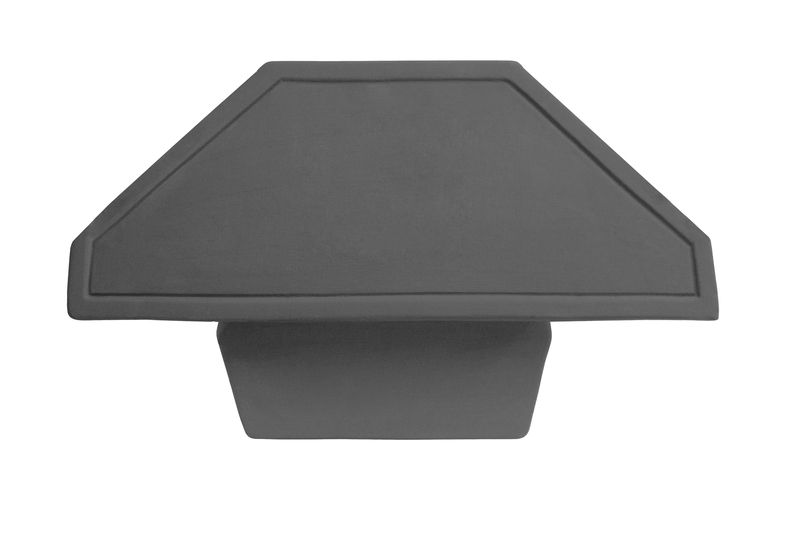

Bedarf Firstziegel (ca.)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PG 2.5 Stück/lfm	LAF	65	60	60	55	50	45	40	40	30	20	20
PG 2.5 Stück/lfm	FLA	100	95	85	80	70	65	60	55	50	40	40
LAF-/FLA Werte in mm mit FALZ für 40x60-Lattung
Bedarf Firstziegel (ca.)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PG 2.5 Stück/lfm	LAF	65	60	60	50	45	40	35	30	15	5	5
PG 2.5 Stück/lfm	FLA	110	105	95	90	80	75	70	65	60	50	50
LAF-/FLA Werte in mm mit FALZ für 50x50-Lattung
Bedarf Firstziegel (ca.)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°
PG 2.5 Stück/lfm	LAF	60	55	55	45	40	30	25	20	5
PG 2.5 Stück/lfm	FLA	120	115	105	100	90	90	85	80	75

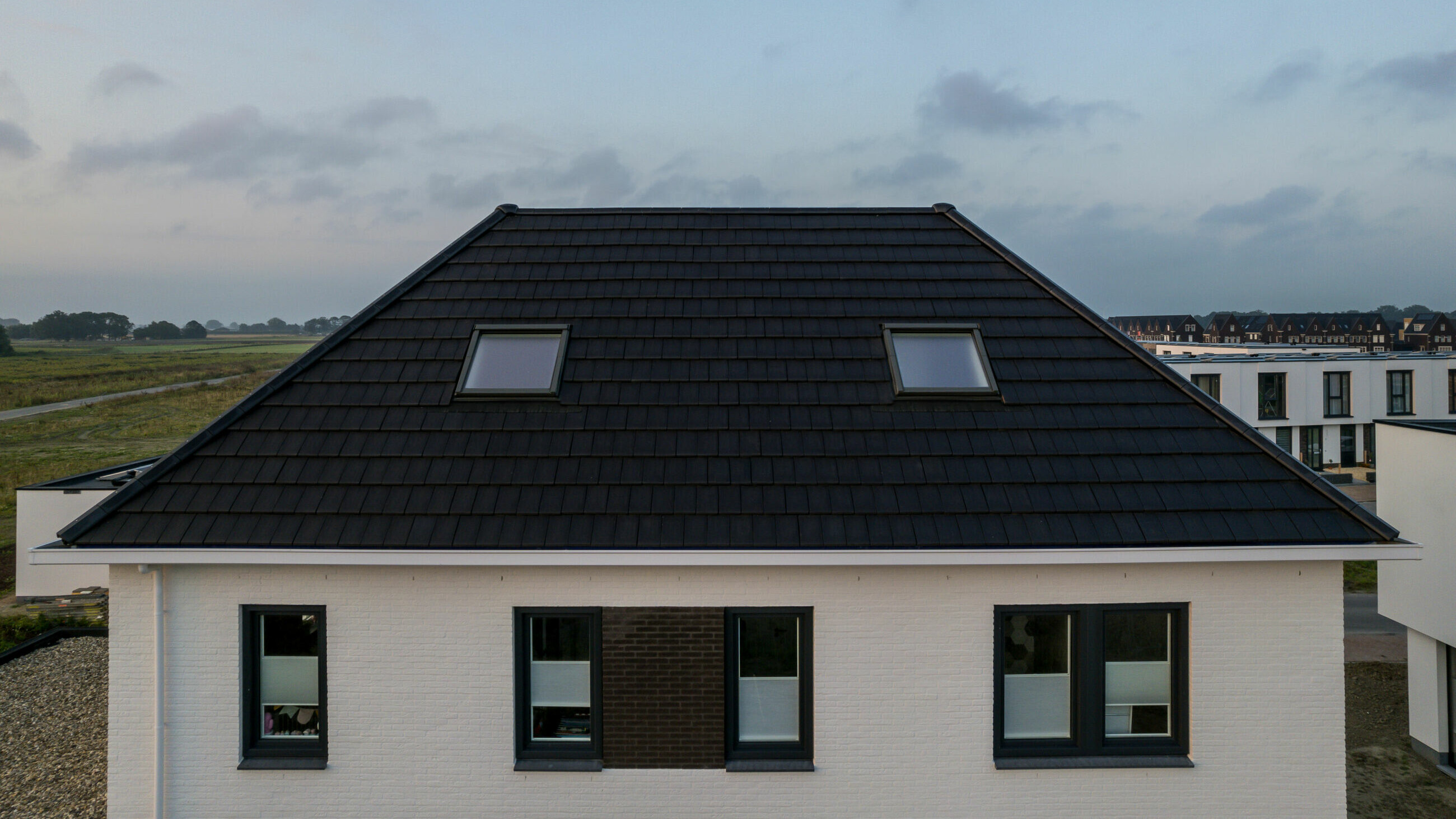

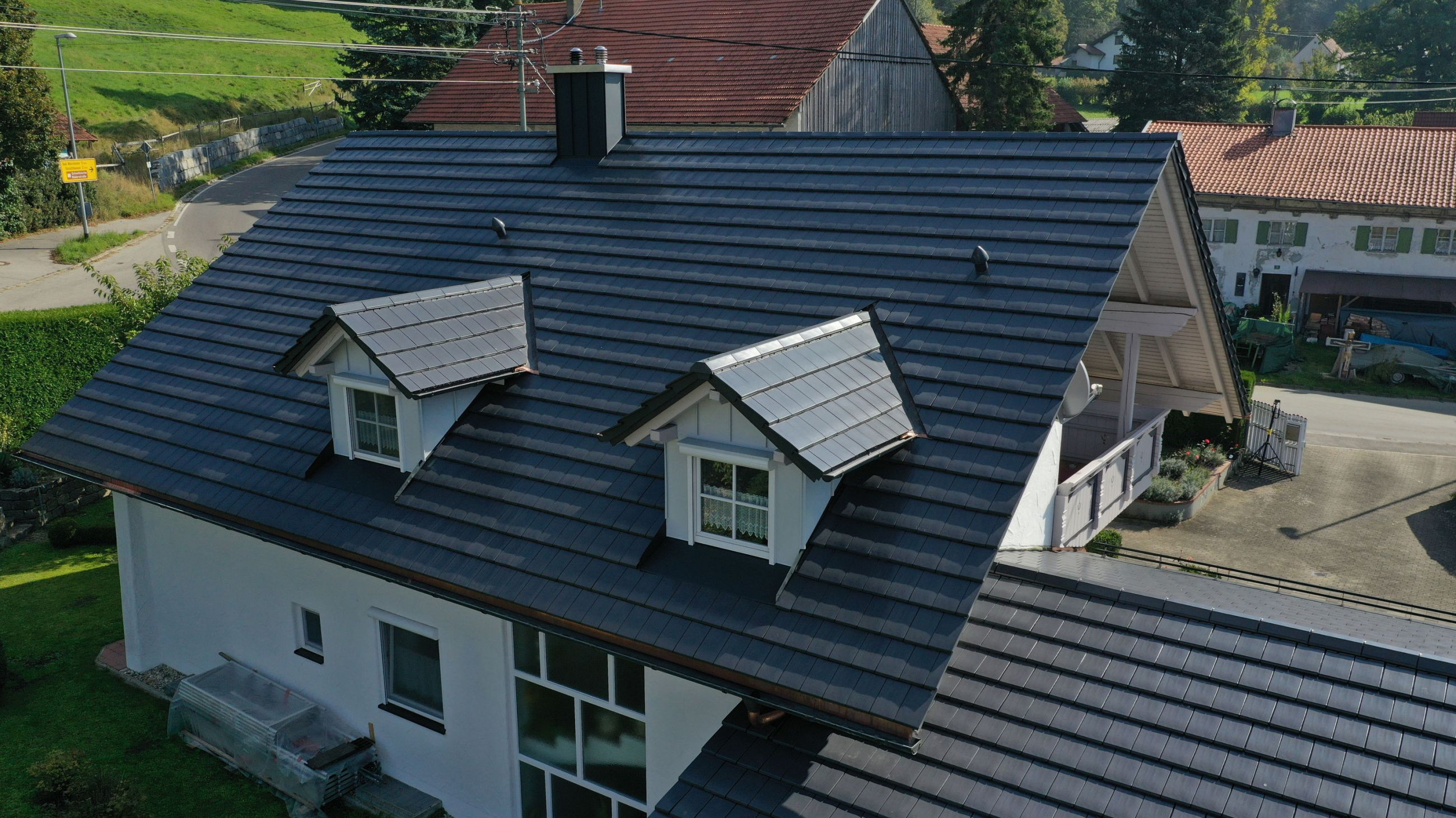

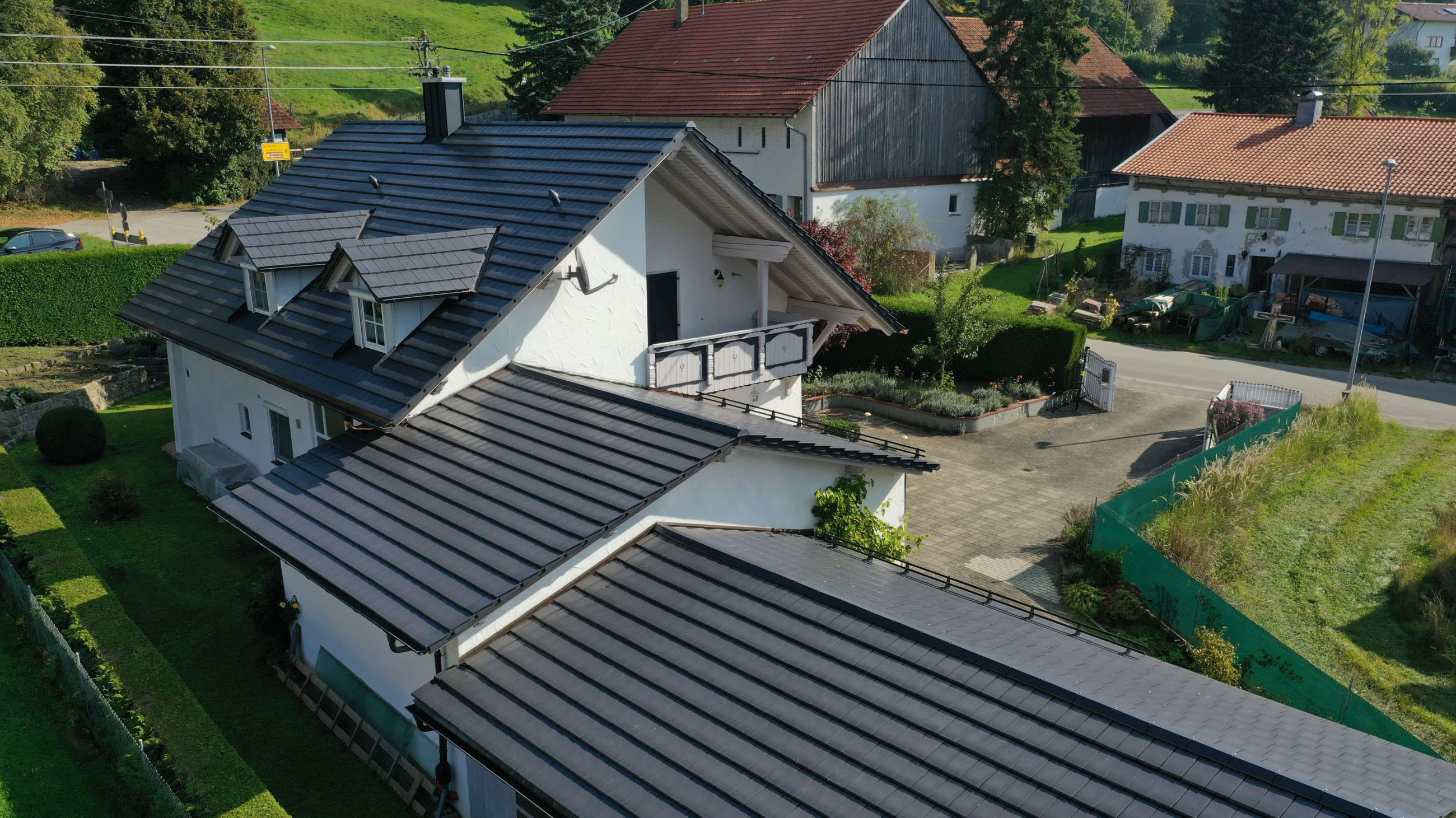

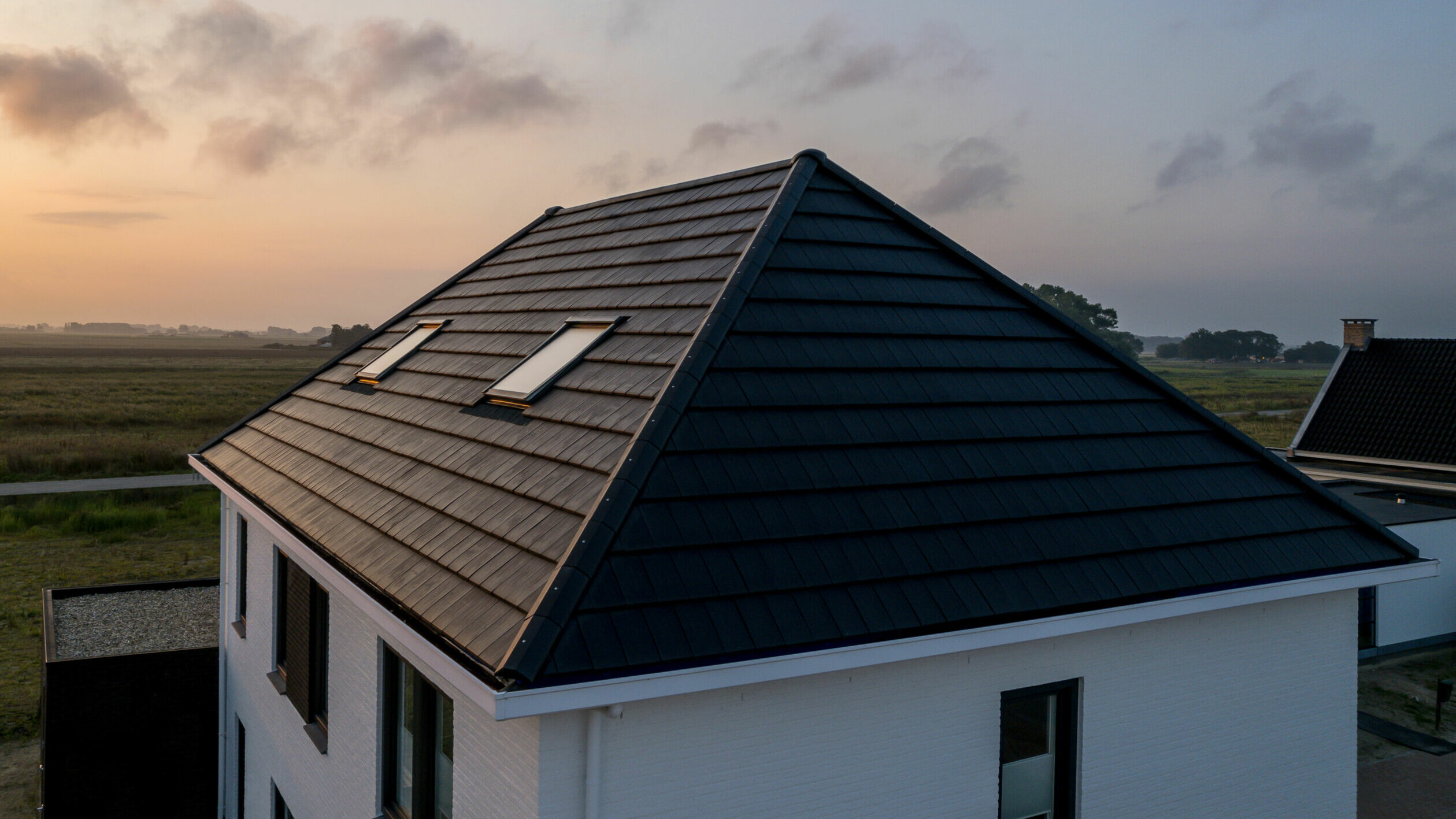

Referenzen

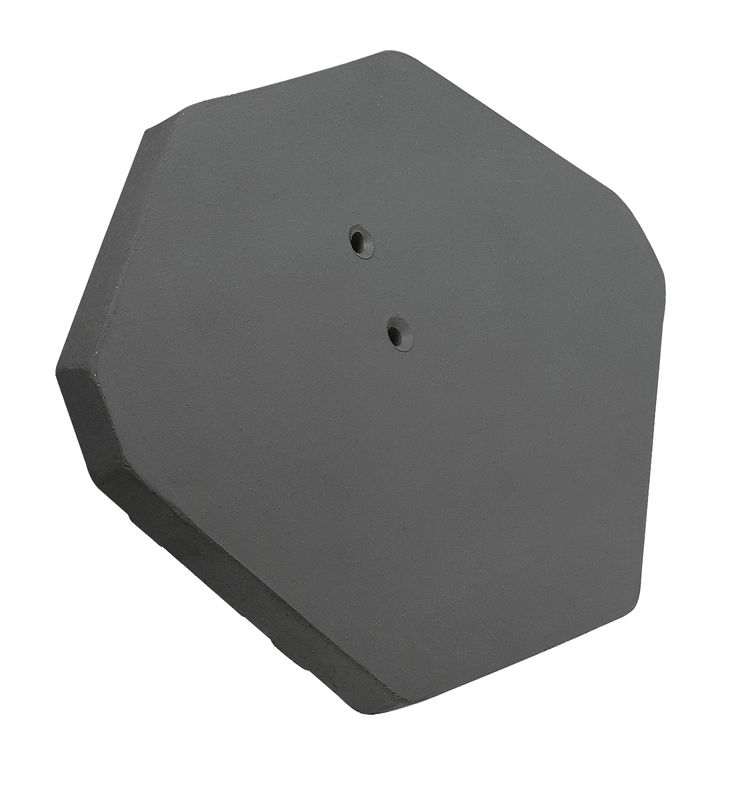

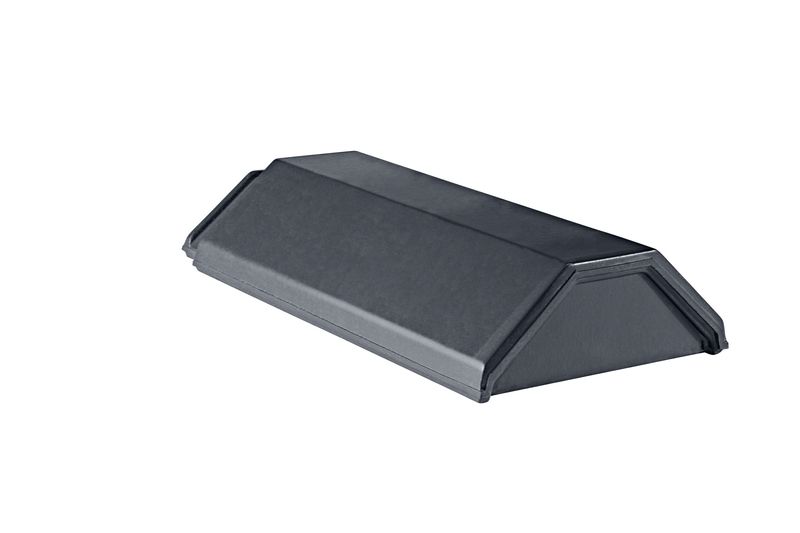

Zubehörsortiment

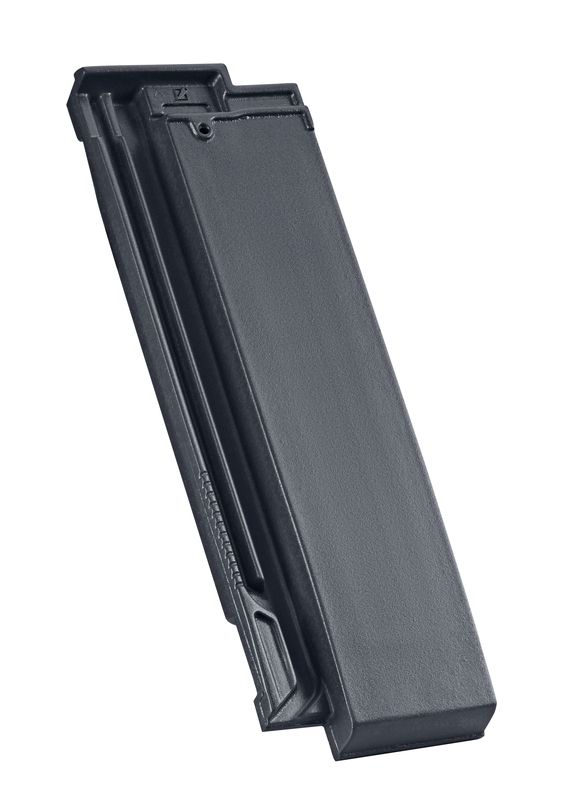

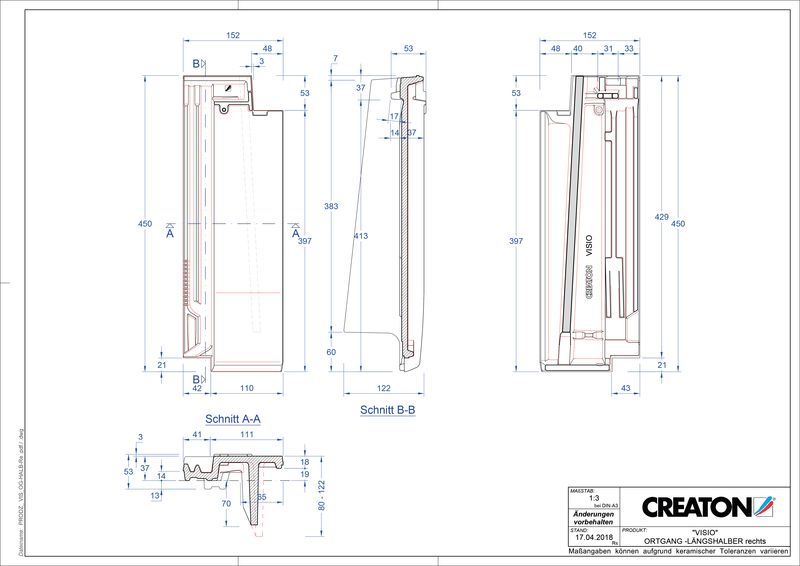

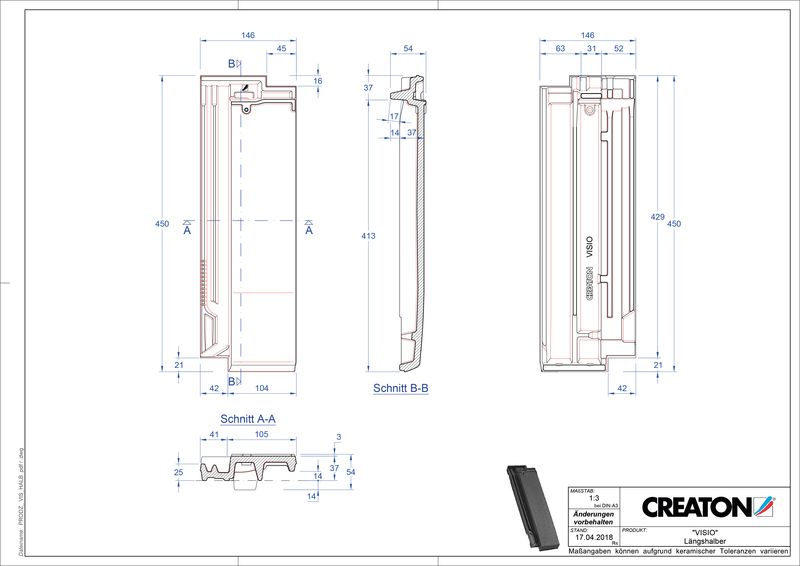

VIS Längshalber

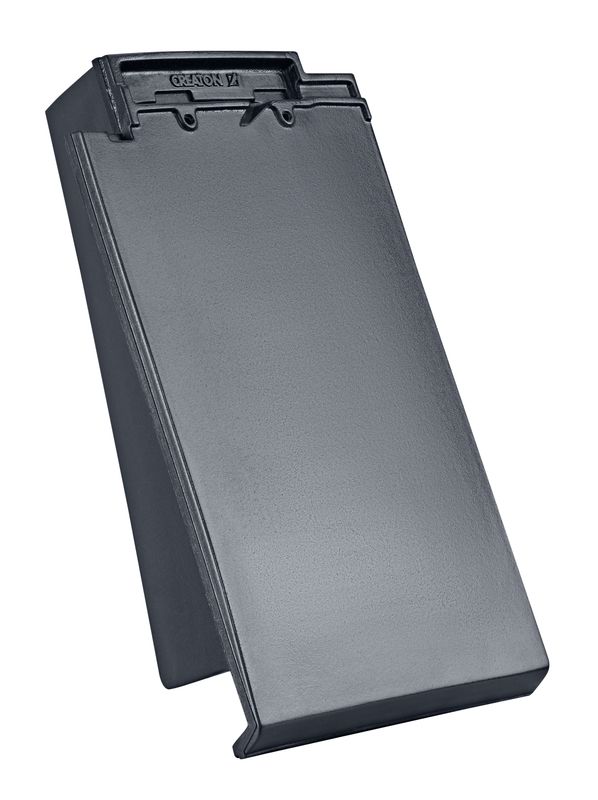

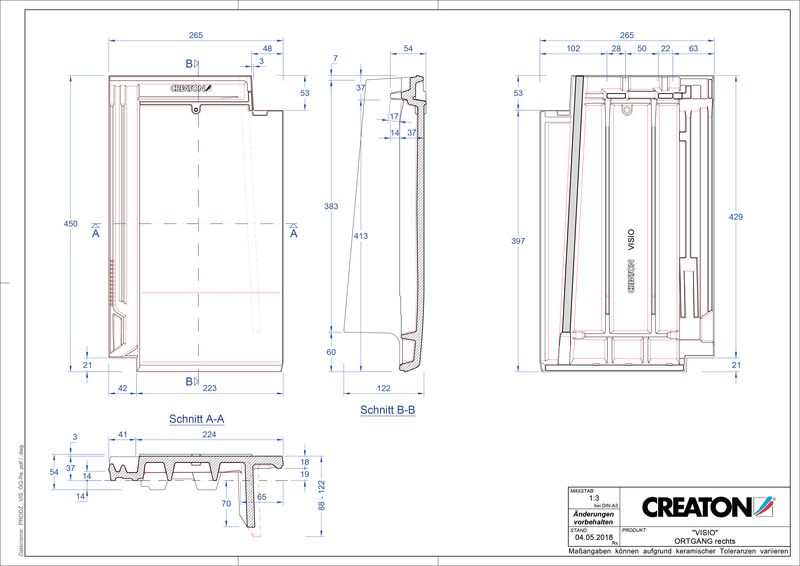

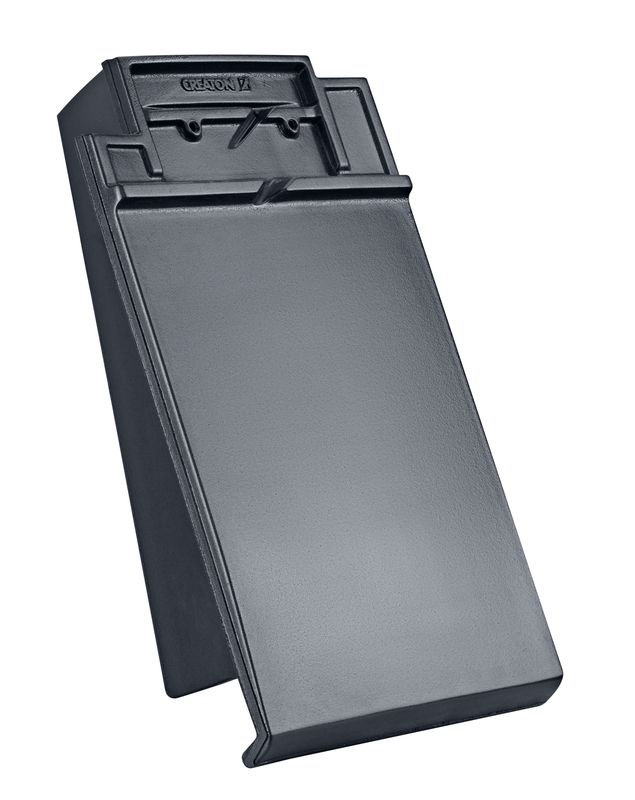

VIS Ortgangziegel rechts

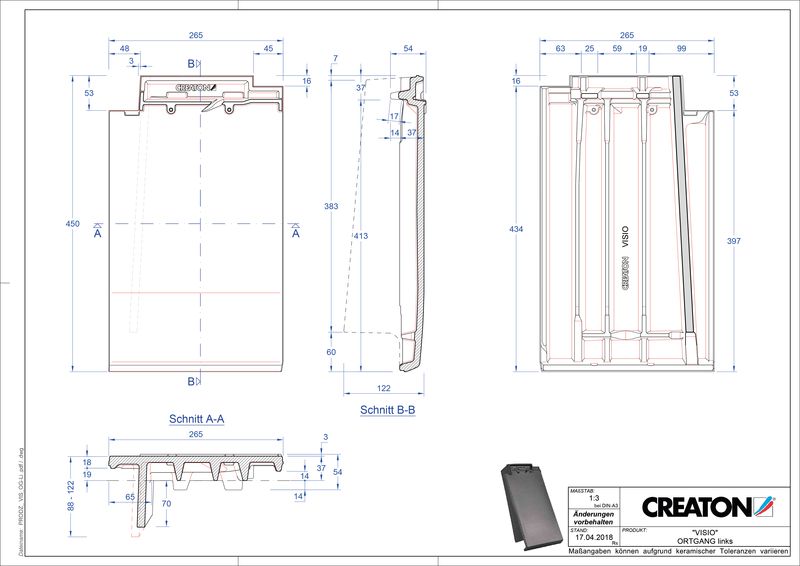

VIS Ortgangziegel links

VIS Halber Ortgangziegel rechts

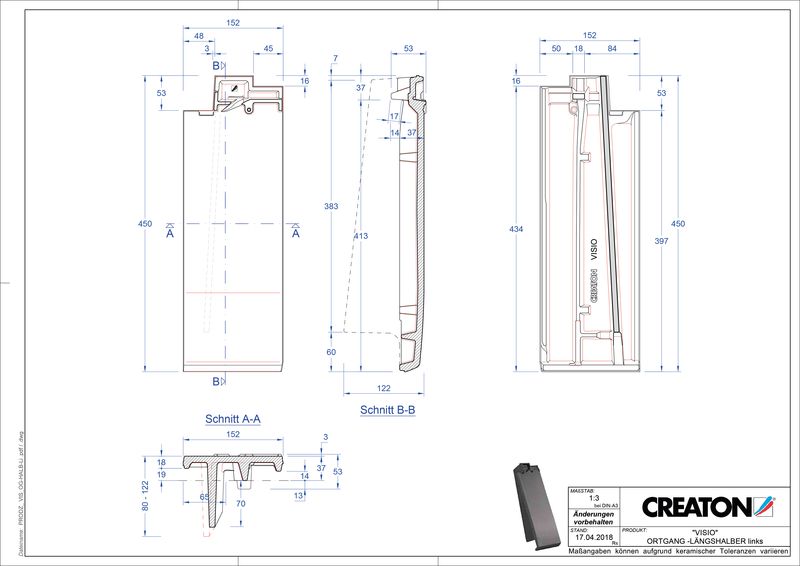

VIS Halber Ortgangziegel links

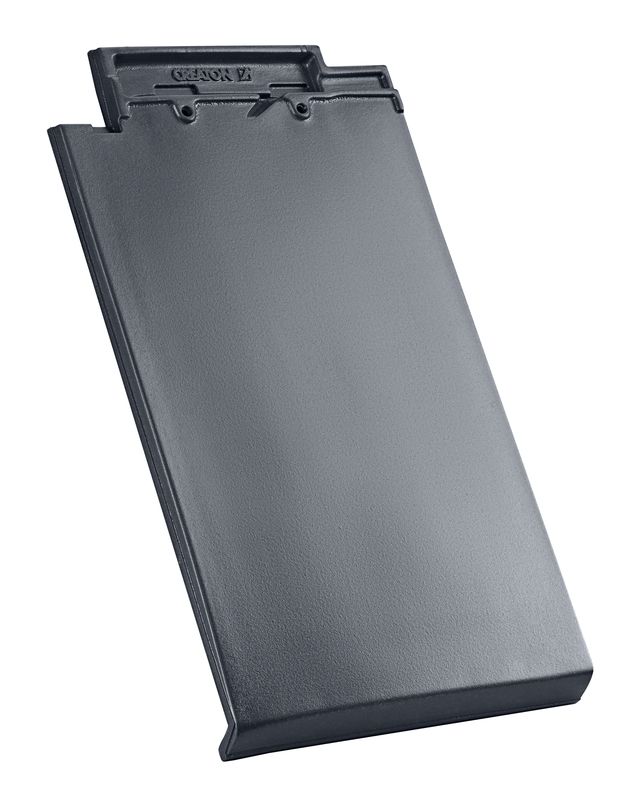

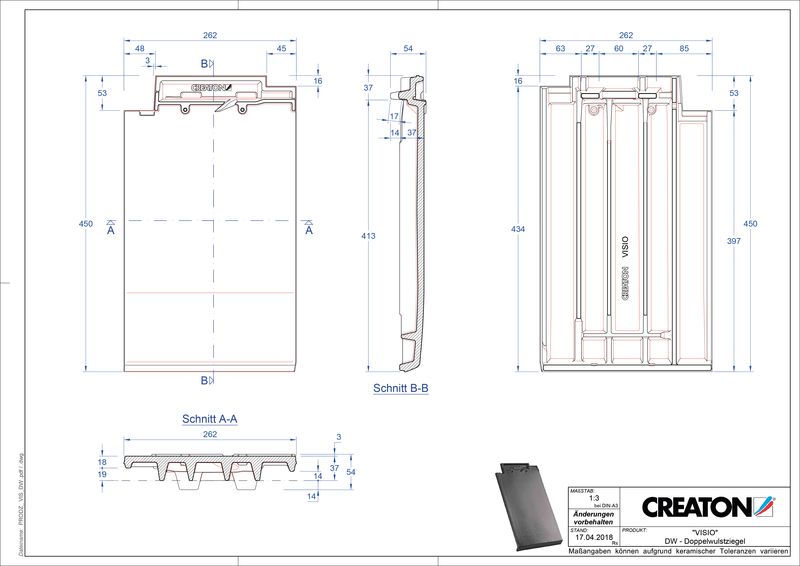

VIS Doppelwulstziegel

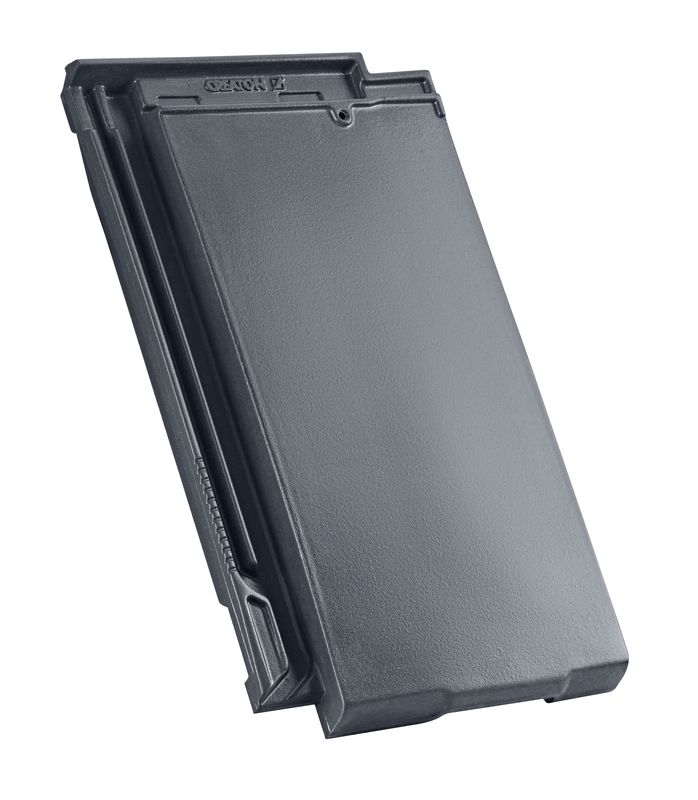

VIS Lüfterziegel

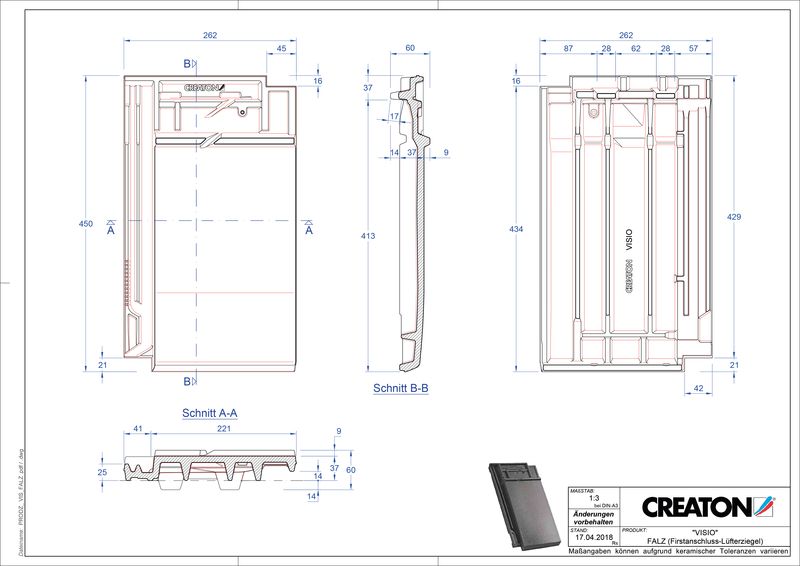

VIS Firstanschluss-Lüfterziegel

VIS Firstanschluss-Lüfter-Längshalber

VIS Firstanschluss-Lüfter-Ortgangziegel rechts

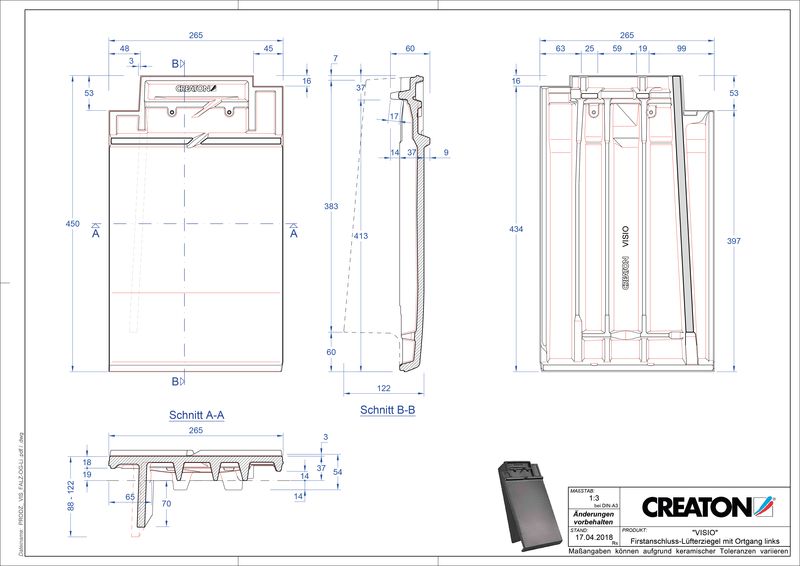

VIS Firstanschluss-Lüfter-Ortgangziegel links

VIS Firstanschluss-Lüfter-Doppelwulstziegel

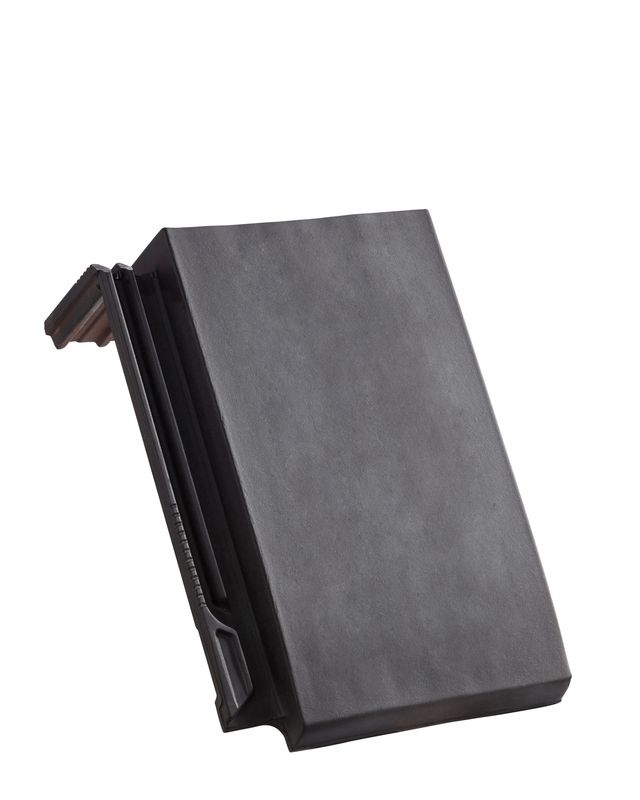

VIS Pultziegel garniert standard

VIS Pult-Ortgangziegel garniert standard rechts

VIS Pult-Ortgangziegel garniert standard links

VIS Pultziegel garniert Sondermaß

VIS Pult-Ortgangziegel garniert Sondermaß rechts

VIS Pult-Ortgangziegel garniert Sondermaß links

VIS Mansard-/Knickziegel garniert Sondermaß

VIS Mansard-/Knick-Ortgangziegel garniert Sondermaß rechts

VIS Mansard-/Knick-Ortgangziegel garniert Sondermaß links

GUT Universal-Pultdachziegel PDZ

GUT Universal Pultanfang- und Endscheibe PDZ

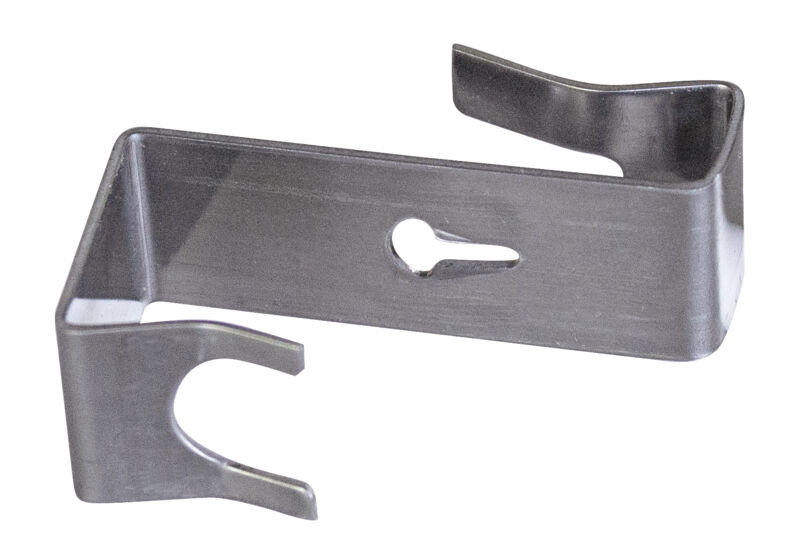

Firstklammer Aluminium Universal-Pultdachziegel

Sortiment für Dachentlüftungen und - durchdringungen

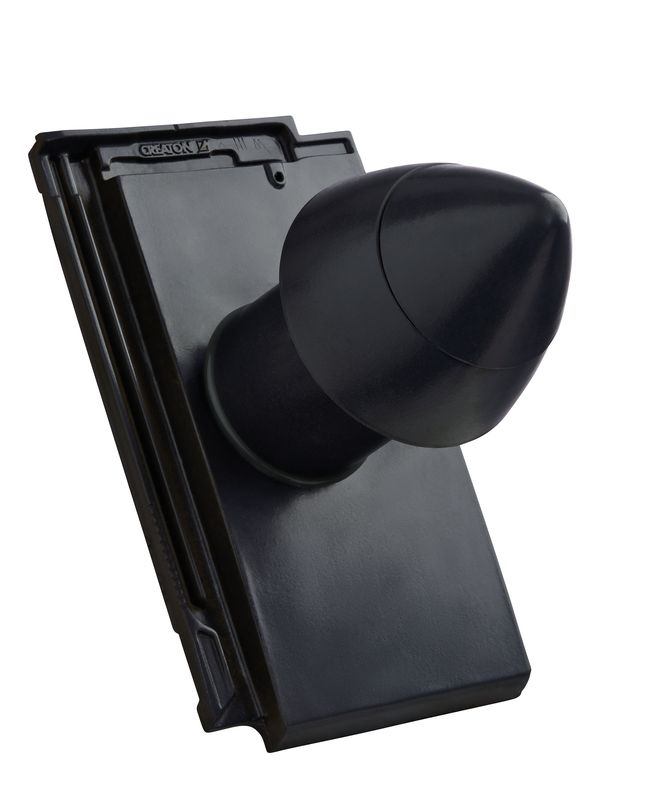

VIS SIGNUM keramisches Dunstrohr DN 110 mm mit abschraubbarer Haube inkl. Unterdachanschlussadapter

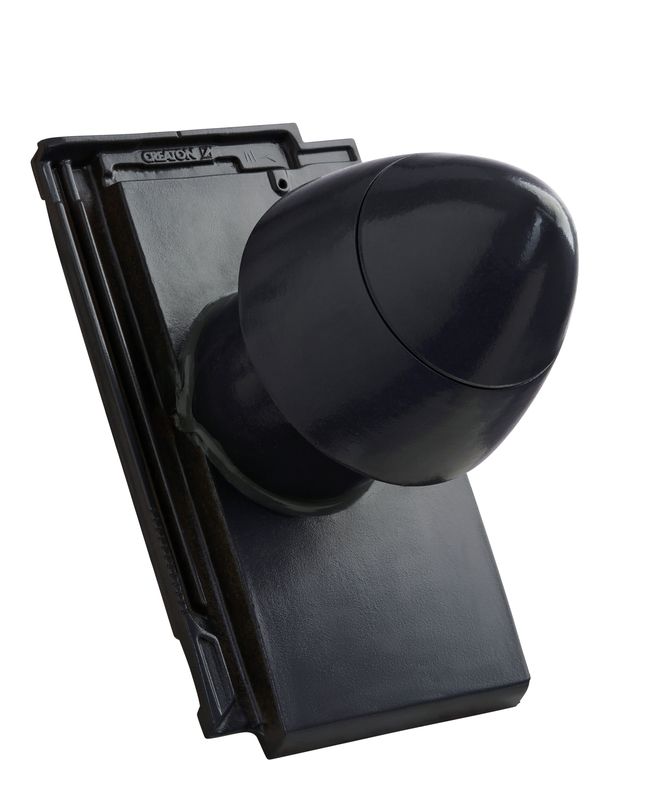

VIS SIGNUM keramisches Dunstrohr DN 125 mm mit abschraubbarer Haube inkl. Unterdachanschlussadapter

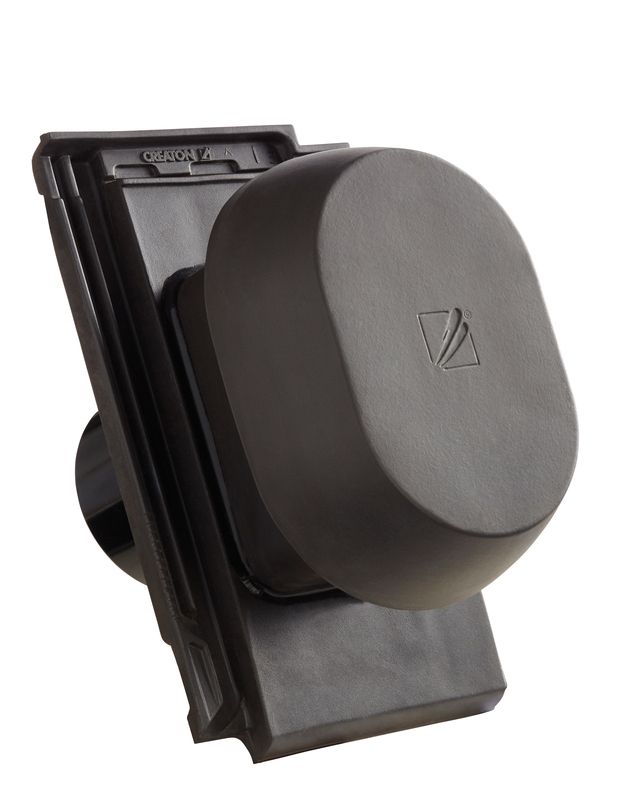

VIS SIGNUM keramischer Wrasenlüfter DN 160 mm inkl. Unterdachanschlussadapter

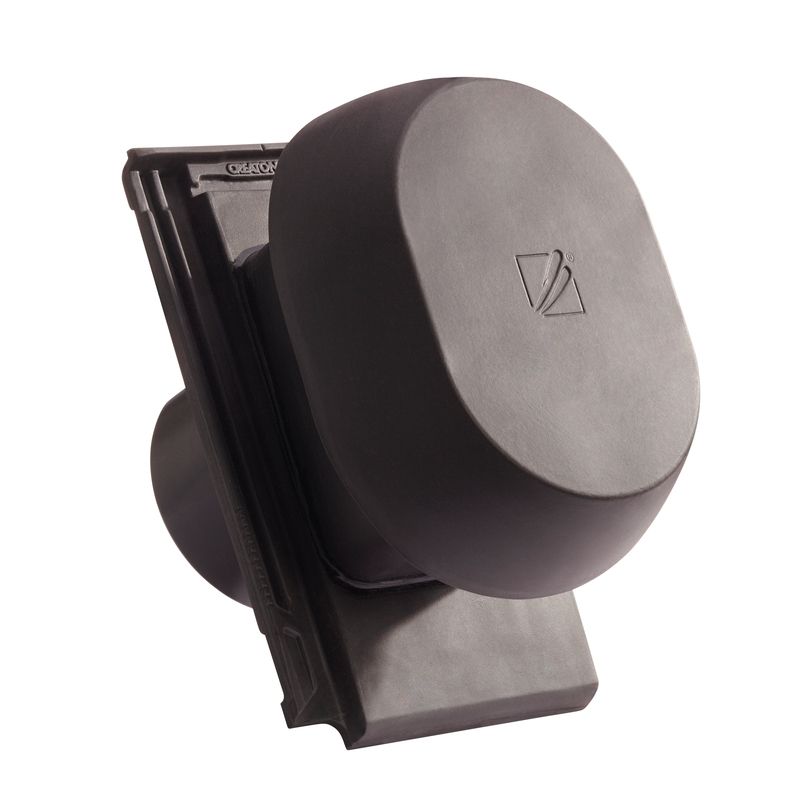

VIS SIGNUM keramischer Wrasenlüfter DN 200 mm inkl. Unterdachanschlussadapter

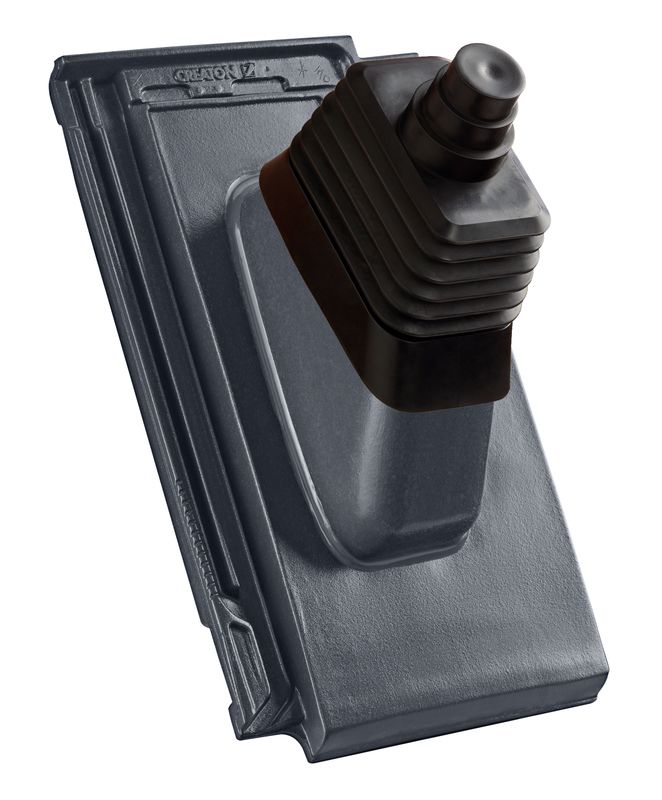

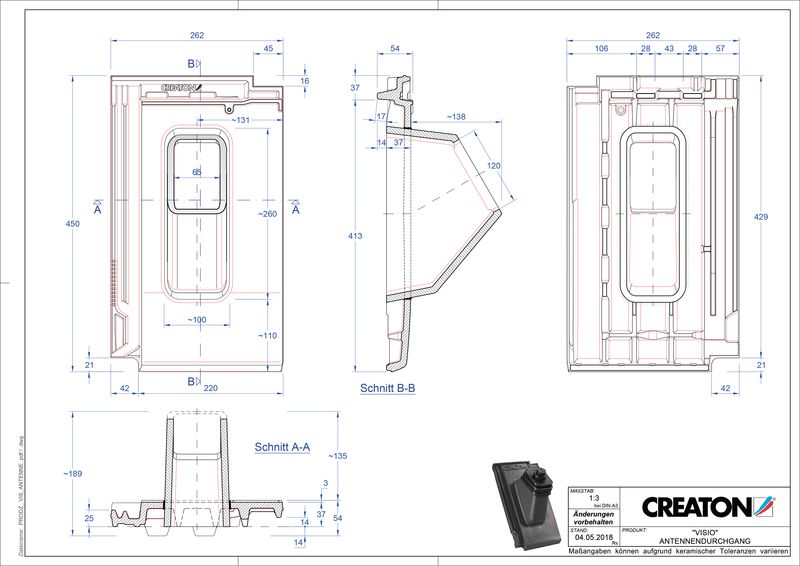

VIS Antennendurchgang

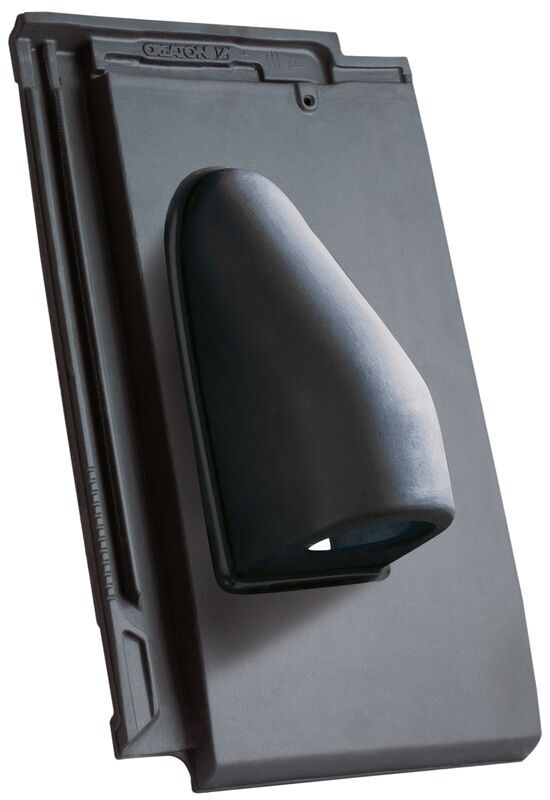

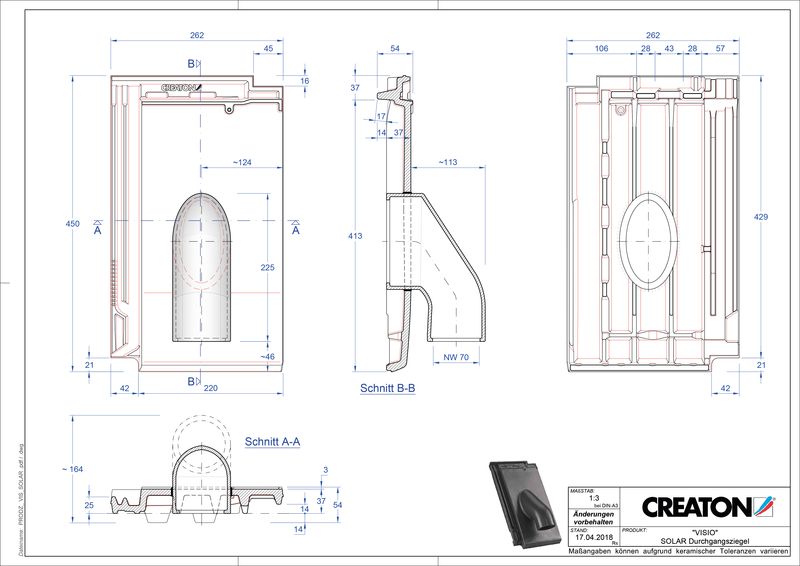

VIS Solar-Durchgangziegel

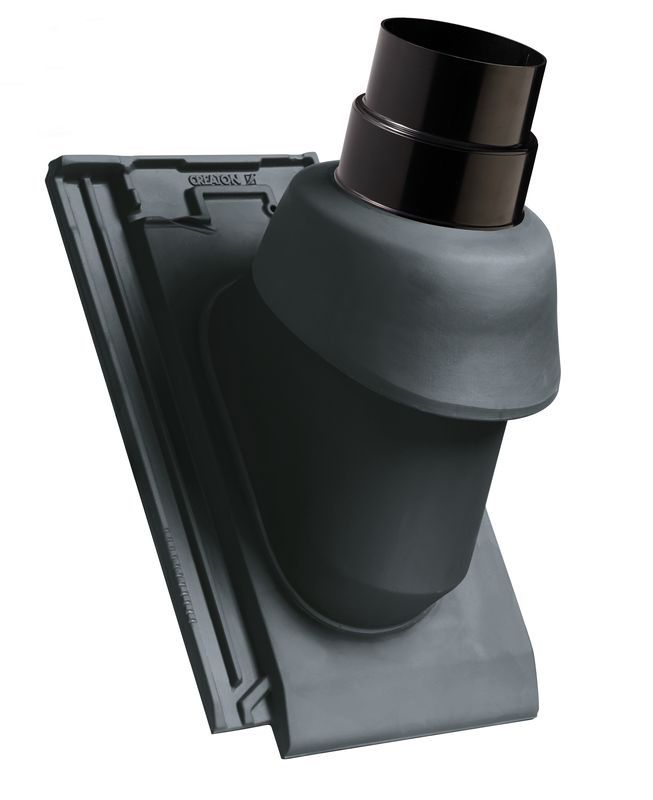

VIS Thermen-Abgasrohrdurchführung NW 110/125

Universal Flexschlauch DN 160

Universal Flexschlauch DN 200

Universal Unterdachanschlussadapter NW 13,5

Universal Unterdachanschlussadapter NW 20

Universal Flexschlauch DN 110/125

Sortiment für Schneeschutz, Dachbegehung und Solarmontage aus Metall

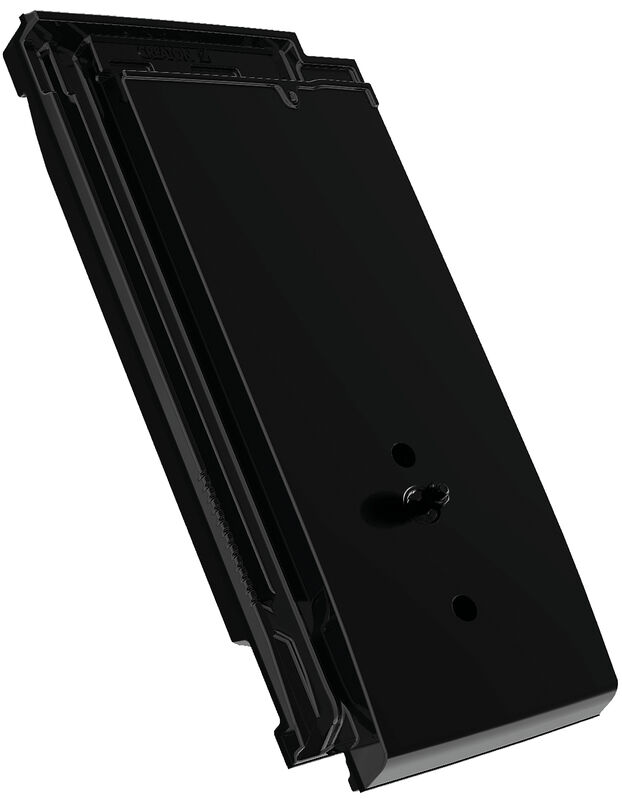

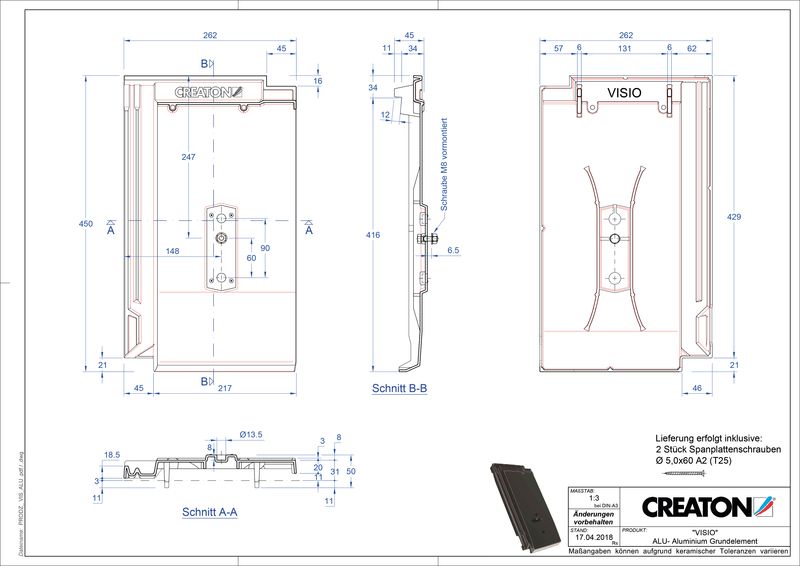

VIS Alu-Grundelement

Solarelement-Halter GRUEL Glattziegel

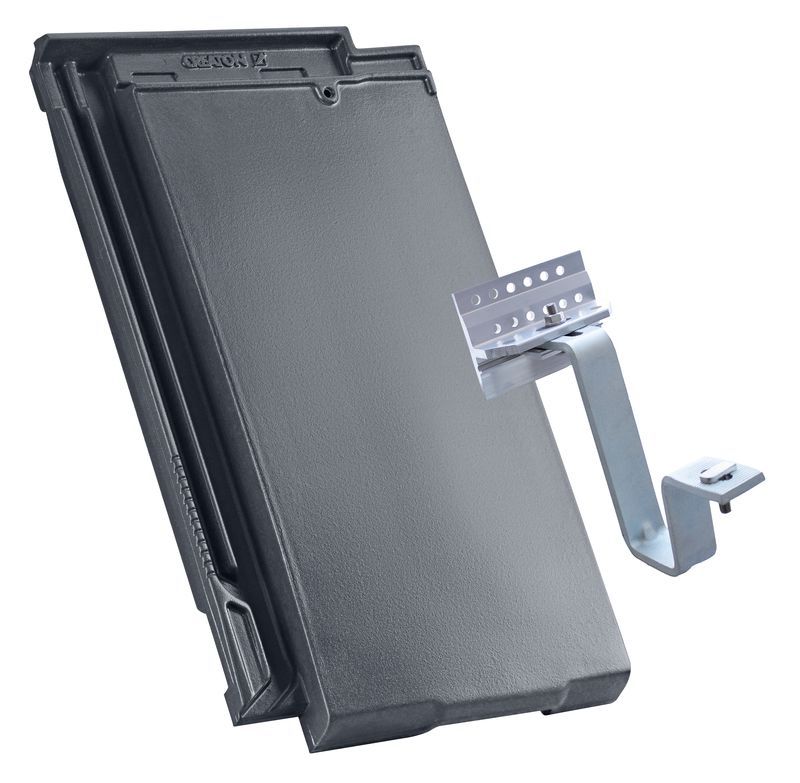

VIS System-Solarhalter-Set für Sparrenmontage

Einzeltritt

Kurzrost

Langrost

Rundholzhalter

Gebirgsschneefangrohr Stütze

Gebirgsschneefangrohr Ø 40 mm, Länge 3 m

Gebirgsschneefang-Endkappen Ø 40 mm

Dachleiter (Ton)

Dachleiterhalter (Ton)

Schneefanggitter Stütze

Trittrost Aluminium 150 x 25 cm

Schneefanggitter massiv 1,50 m

Verbindungsmuffe für Gebirgsschneefangrohr Ø 40 mm

Schneenase Alu Typ 1

Sortiment für Dachdetails und Windsogsicherung

VIS Lichtziegel (Acryl)

Sturmklammer Zink-Alu Einhängeklammer Tpy H4 30x50 (ELE, HAR, HER, RUS, RAP, DOM, OPT, CAN, MZ3 KLA, VIS)

Sturmklammer Zink-Alu Einhängeklammer Tpy H14 40x50 (ELE, MEL, RAP, MZ3, MZ3 KLA, HER, REG) / 40x60 (DOM, OPT, RAP, RUS, MZ3 KLA, ELE, HAR, HER, CAN, VIS)

Sturmklammer Zink-Alu Einhängeklammer Tpy H15 40x50 (DOM, HAR, OPT, VIS) / 40x60 (RAT)
