KAPSTADT duratop pro zinkgrau

KAPSTADT

Der Geradlinige.

  • Moderne, klare Linienführung bis zum verdeckten Seitenfalz
  • Zweifache Wasserfallen bieten zusätzlichen Schutz vor Regeneintrag
  • Tief liegende Seitenverfalzung mit nach oben hin offener Fuge (Verlegung im Halbverband entsprechend ZVDH-Vorgaben erforderlich)
  • Stabile Auflagestege an der Aufhängenase zur Vermeidung von Staunässe an der Dachlatte
  • Ausgeprägte Fußverrippung vermindert das Eindringen von Flugschnee oder Schlagregen
  • Durchgehend geschlossene Fußkante auch im Bereich der Seitenverfalzung
  • Auszeichnung mit dem Architekturpreis TREND Award BAU 2013

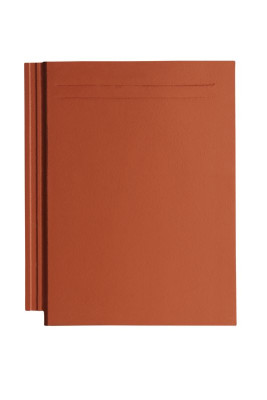

duratop pro klassikrot
duratop pro klassikrot
duratop pro dunkelgrau
duratop pro dunkelgrau
duratop pro zinkgrau
duratop pro zinkgrau
duratop pro titangrau
duratop pro titangrau
duratop pro perla schwarz perla
duratop pro perla schwarz perla

Technische Daten

Größe (ca.)334 x 420 mm
Deckbreite min. (ca.)300 mm
Deckbreite i.M. (ca.)300 mm
Deckbreite max. (ca.)300 mm
Decklänge min. (ca.)310 mm
Decklänge i.M. (ca.)325 mm
Decklänge max. (ca.)340 mm
Ziegelbedarf min. (ca.)9.8 Stück/m²
Ziegelbedarf i.M. (ca.)10.2 Stück/m²
Ziegelbedarf max. (ca.)10.7 Stück/m²
Gewicht je Stück (ca.)4.9 kg/Stück
Gewicht je m² (ca.)50 kg/m²
Stück je Riegel36 Stück

Einsatzbereiche

Zusatzmaßnahmen nach CREATON Herstellerangabe
21 °Regeldachneigung CREATON DE in Kombination mit Zusatzmaßnahmen nach Herstellerangaben
≥21 °Ausführung einer Unterspannung/Unterdeckung verklebt ohne Nageldichtung, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, DUO longlife PV extra, TRIO extra, TRIO longlife extra, QUATTRO longlife extra
≥19 °Ausführung einer Unterspannung/Unterdeckung verklebt ohne Nageldichtung, mögliche CREATON Produkte: DUO longlife ND extra
≥19 °Ausführung einer Unterspannung/Unterdeckung verklebt mit Nageldichtung, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, DUO longlife PV extra, TRIO extra, TRIO longlife extra, QUATTRO longlife extra
≥17 °Ausführung als regensicheres Unterdach, mögliche CREATON Produkte: DUO longlife ND extra, TRIO extra, TRIO longlife extra, QUATTRO longlife extra
≥10 °Ausführung als wasserdichtes Unterdach, mögliche CREATON Produkte: QUATTRO longlife extra
- Ausführung als wasserdichtes Unterdach in 7° Sonderlösung verschweißt, bitte gesonderte Verlegerichtlinien beachten, mögliche CREATON Produkte: QUATTRO longlife extra

Verlegehinweise

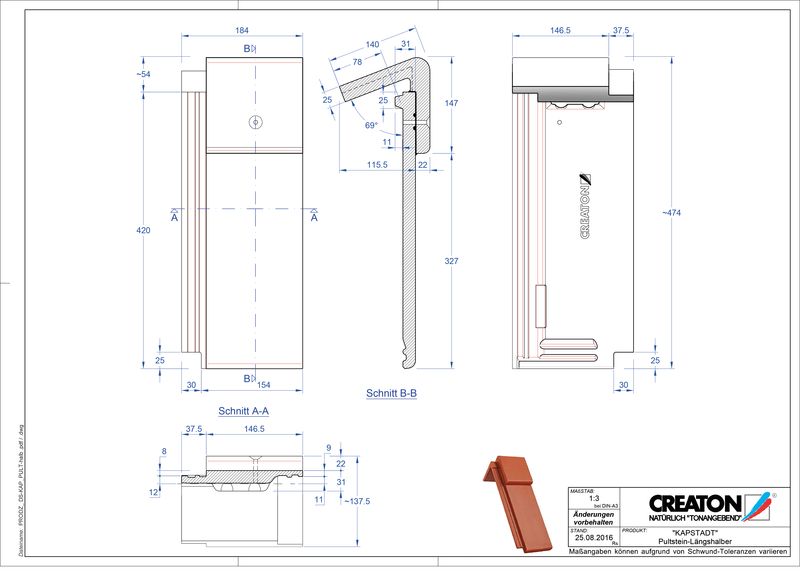

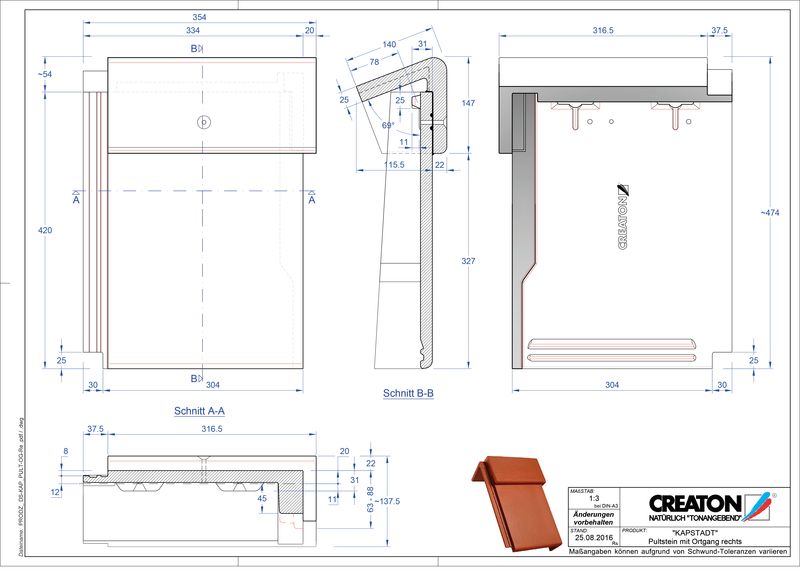

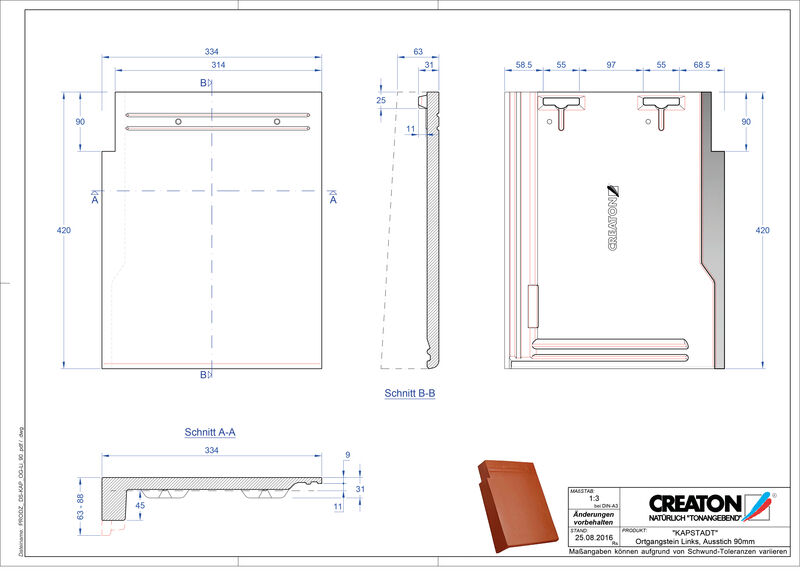

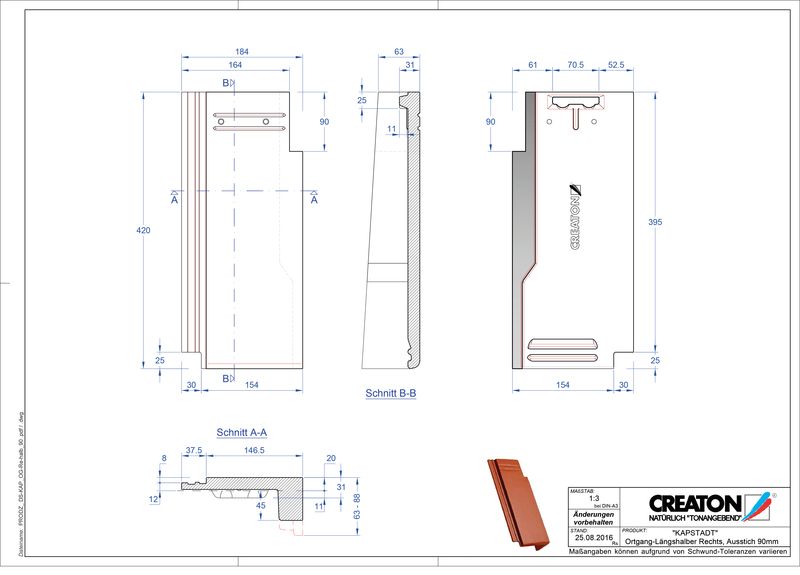

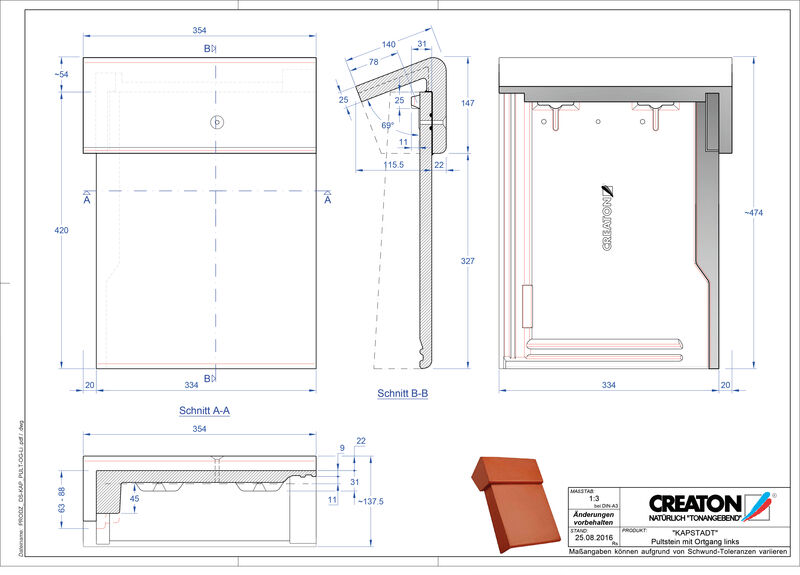

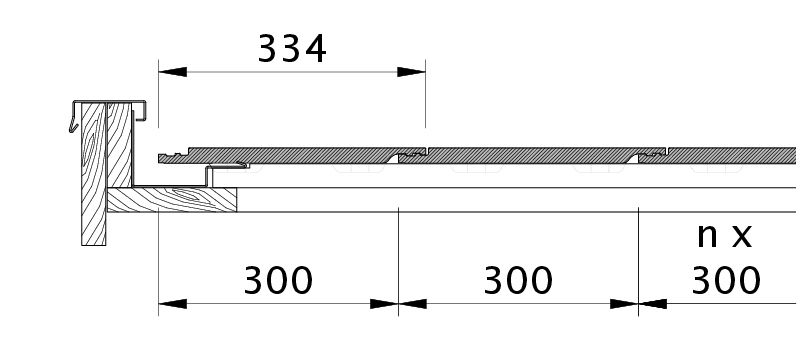

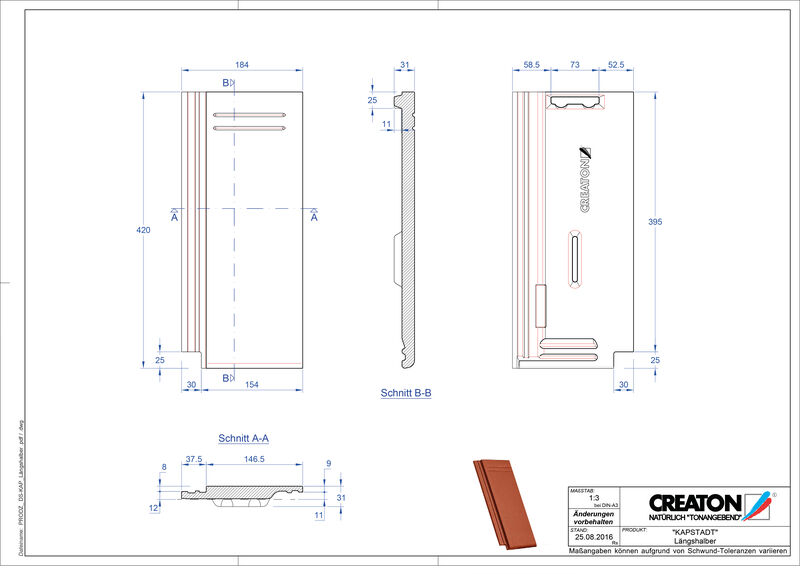

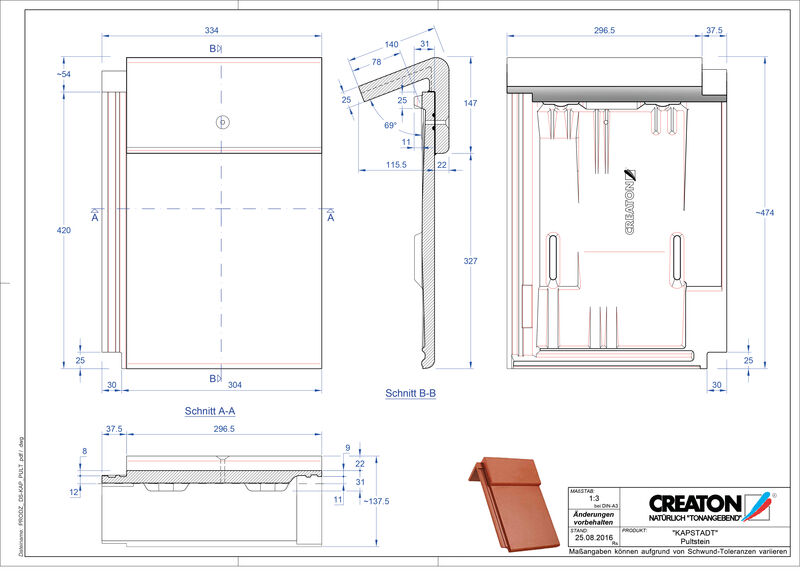

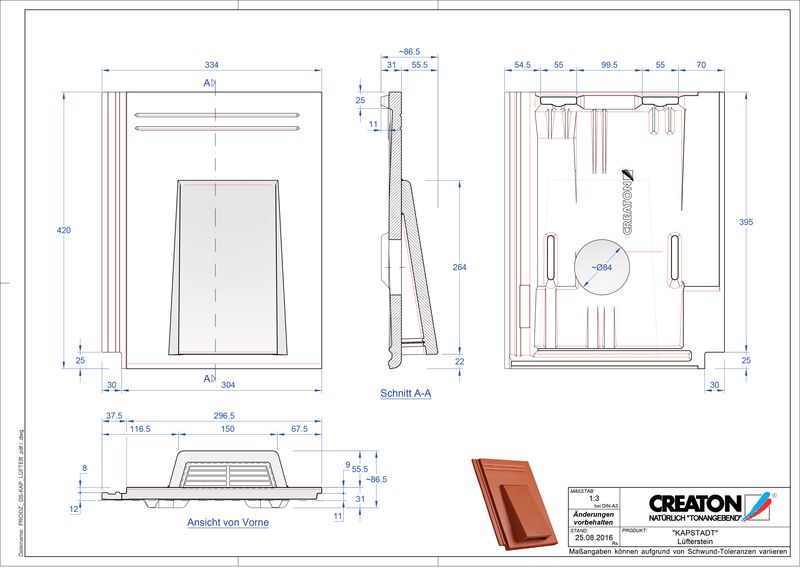

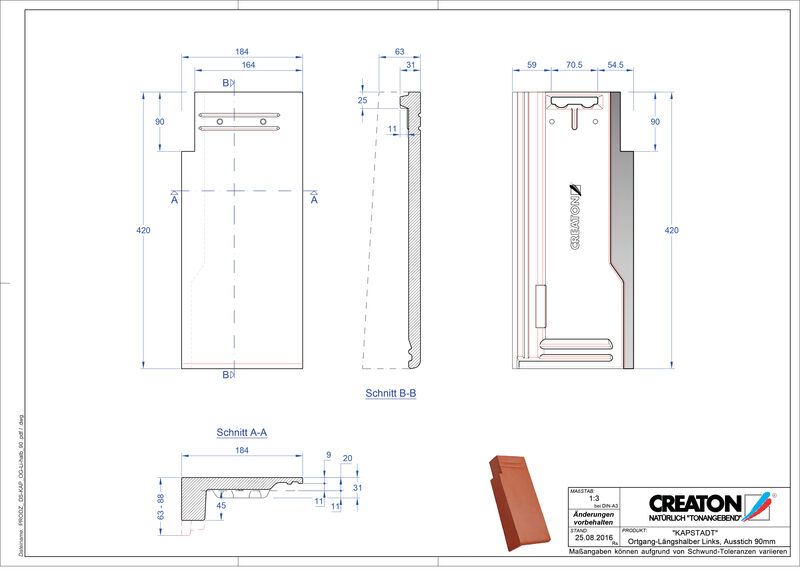

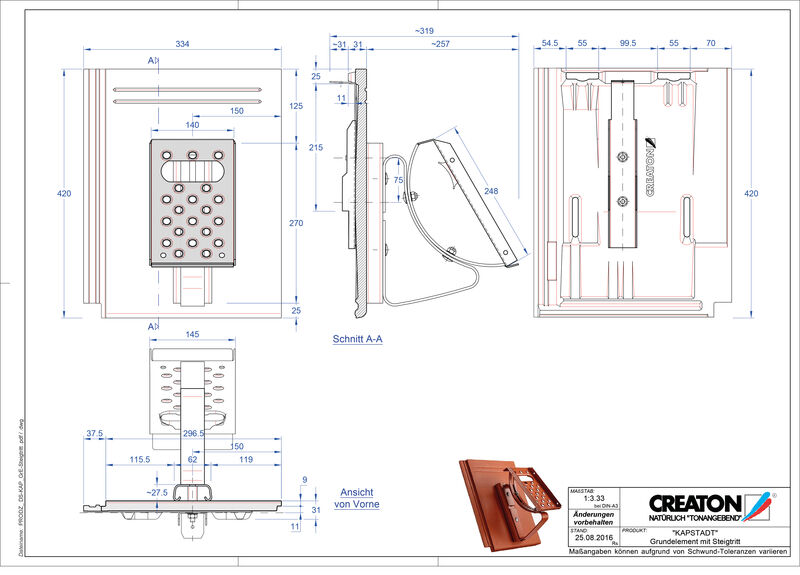

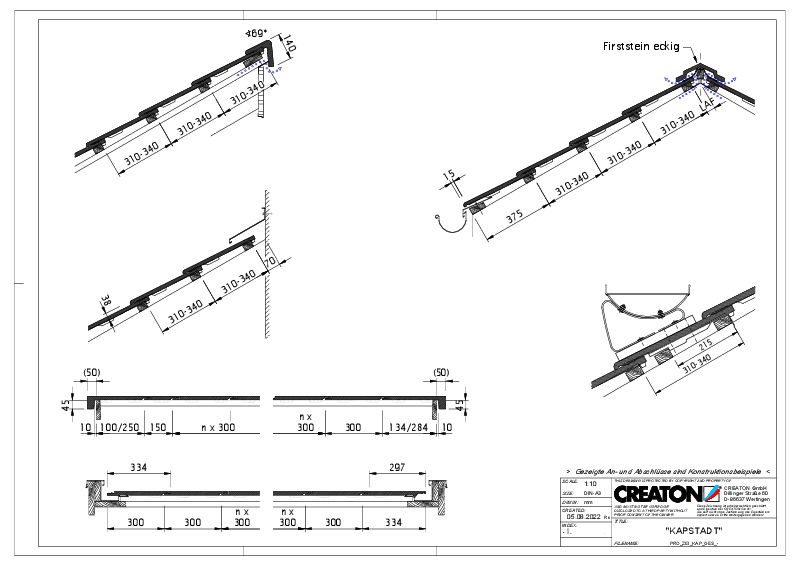

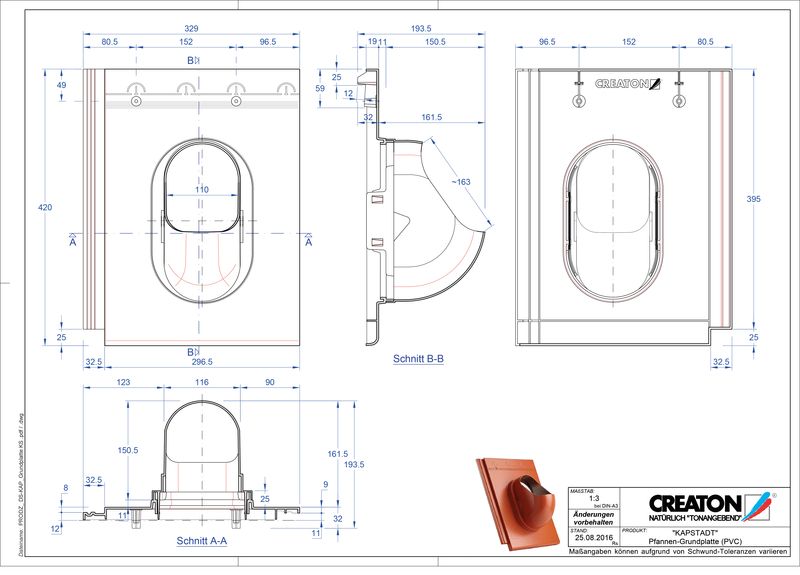

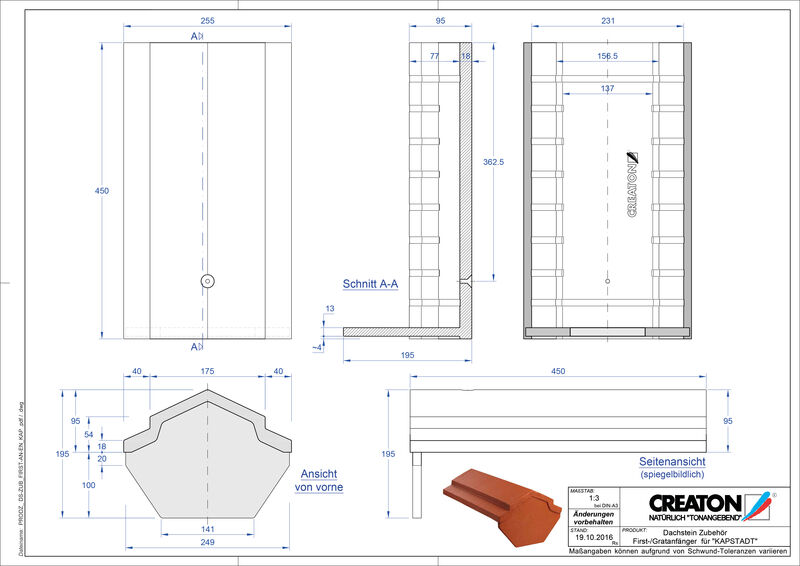

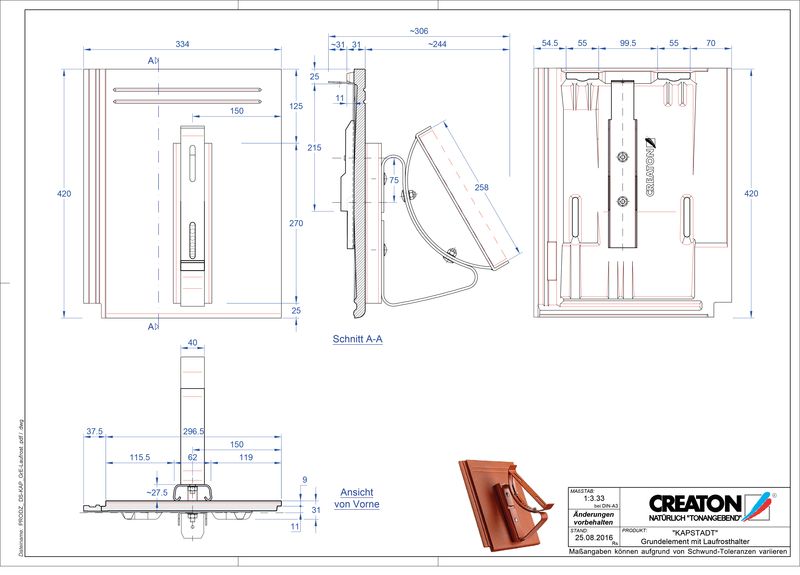

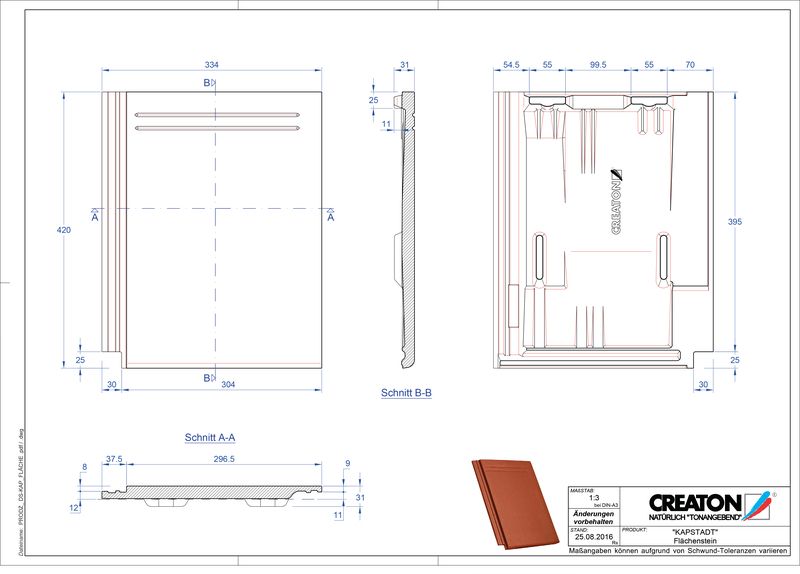

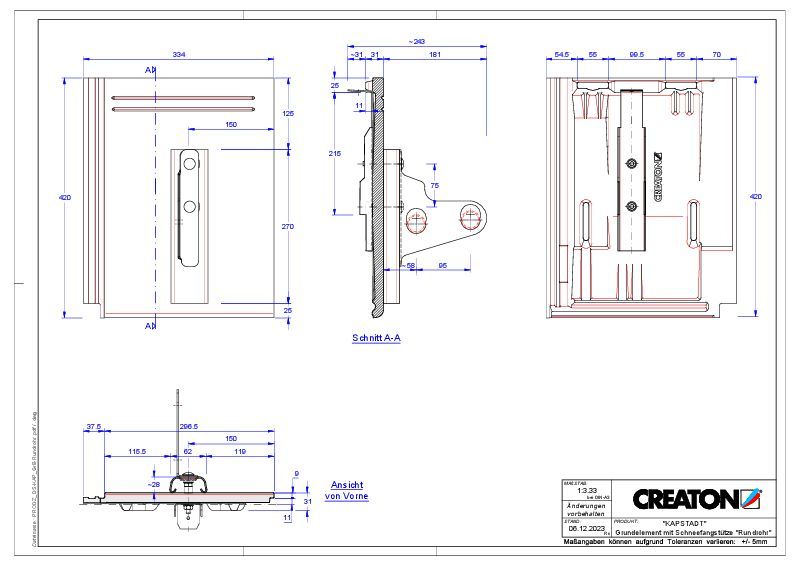

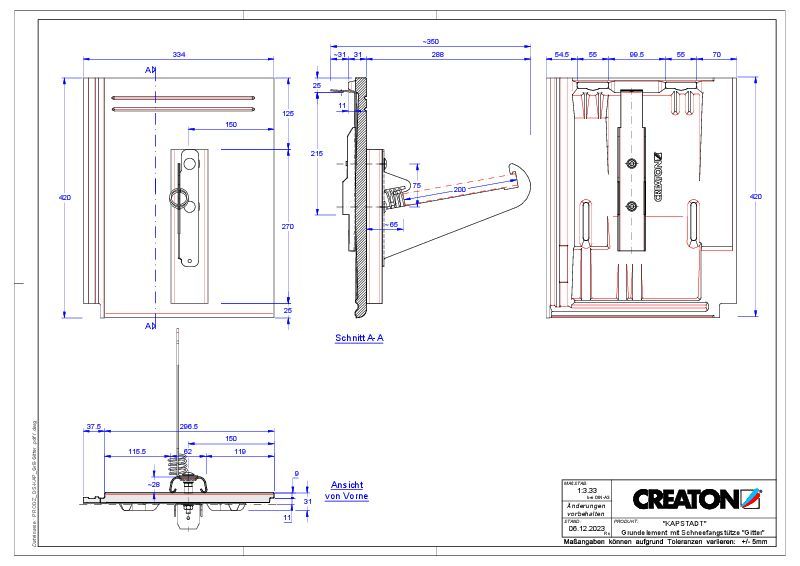

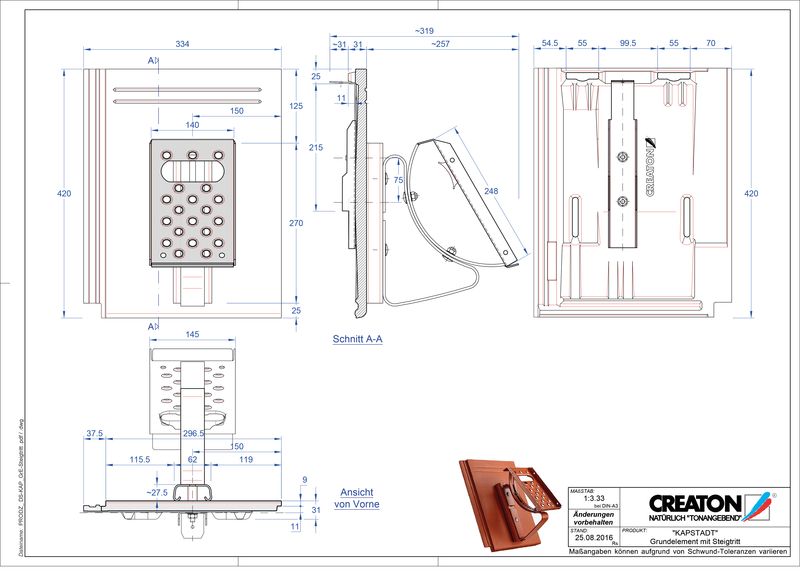

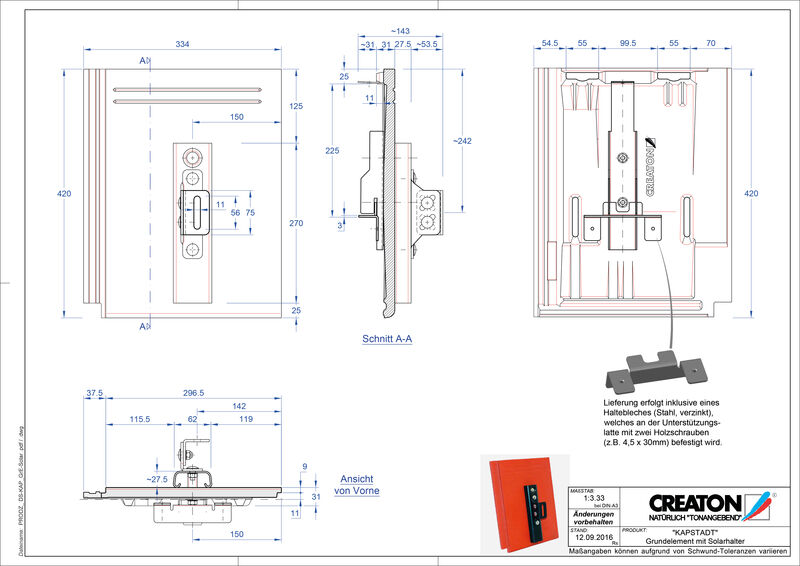

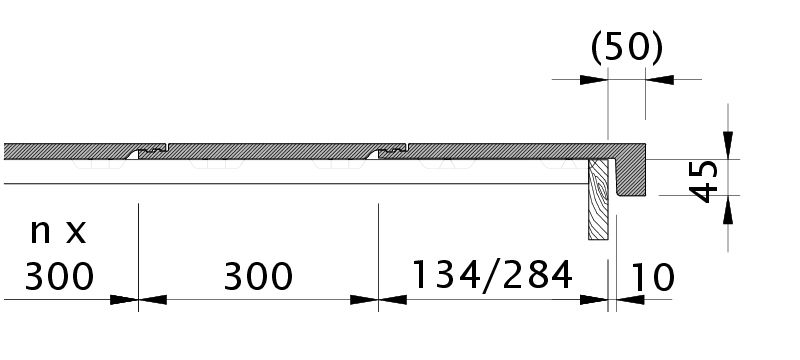

  • Die dargestellten technischen Zeichnungen sind nur ein Konstruktionsbeispiel.

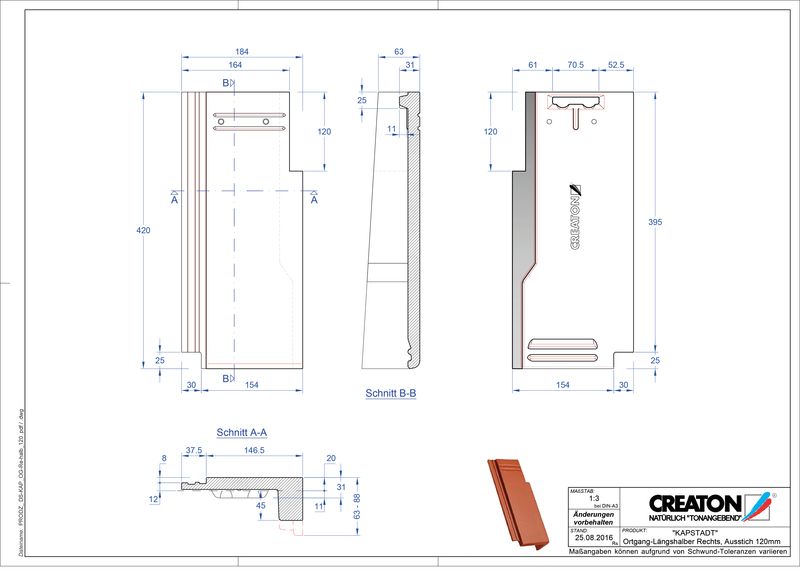

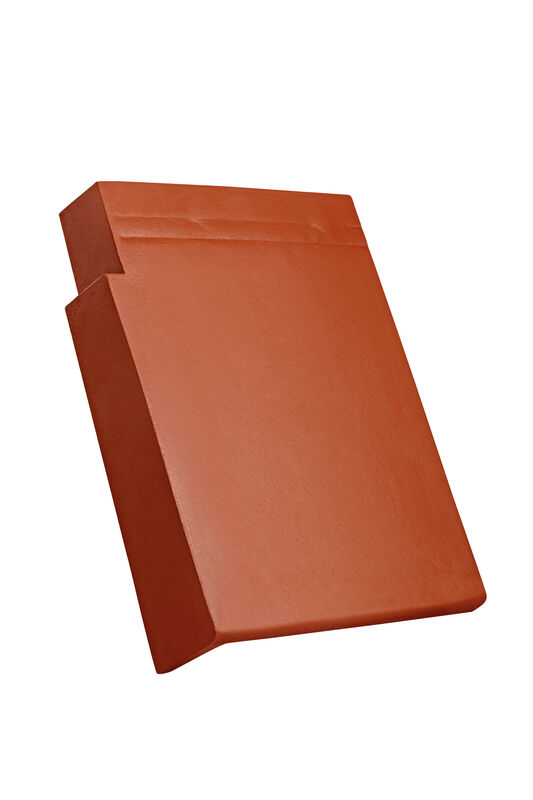

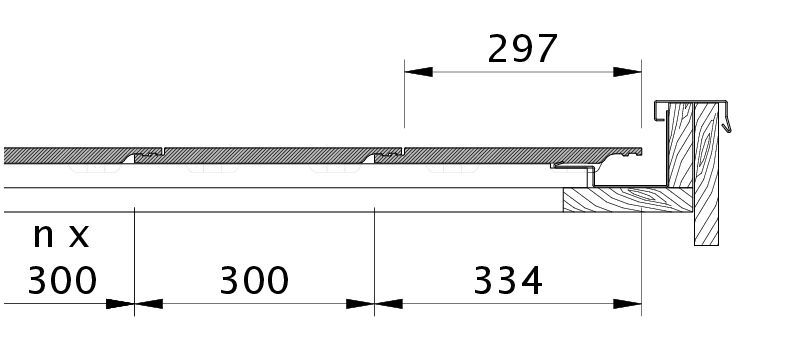

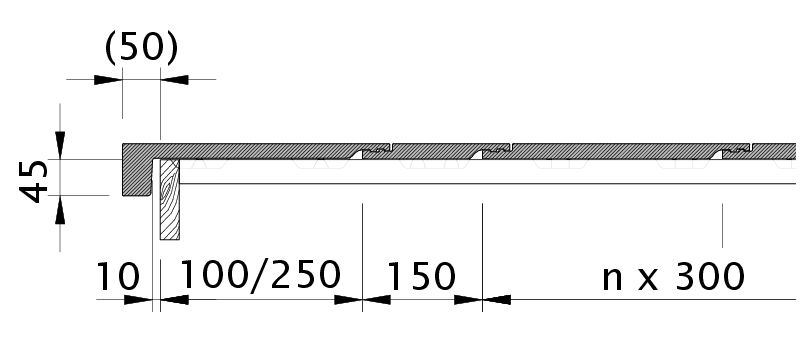

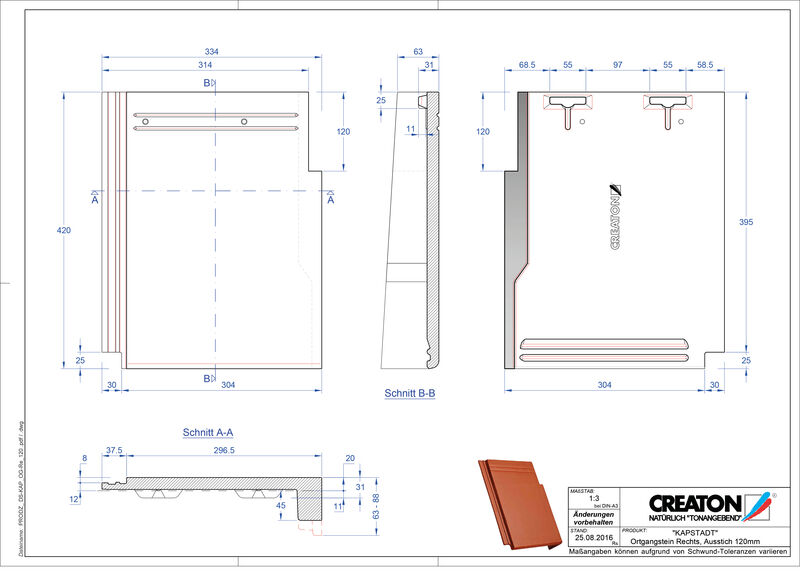

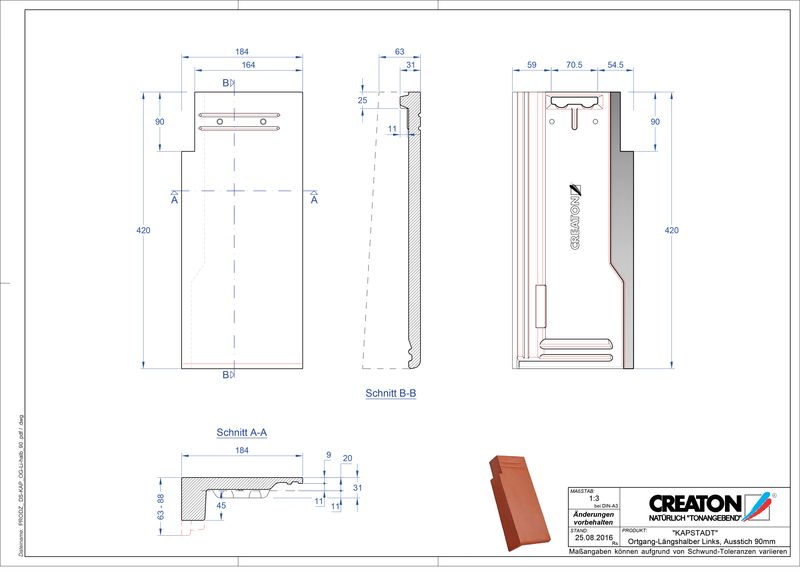

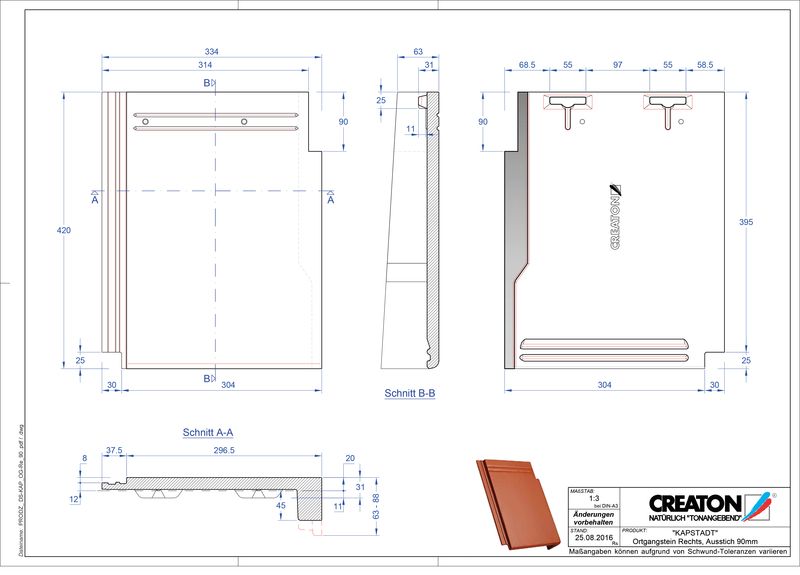

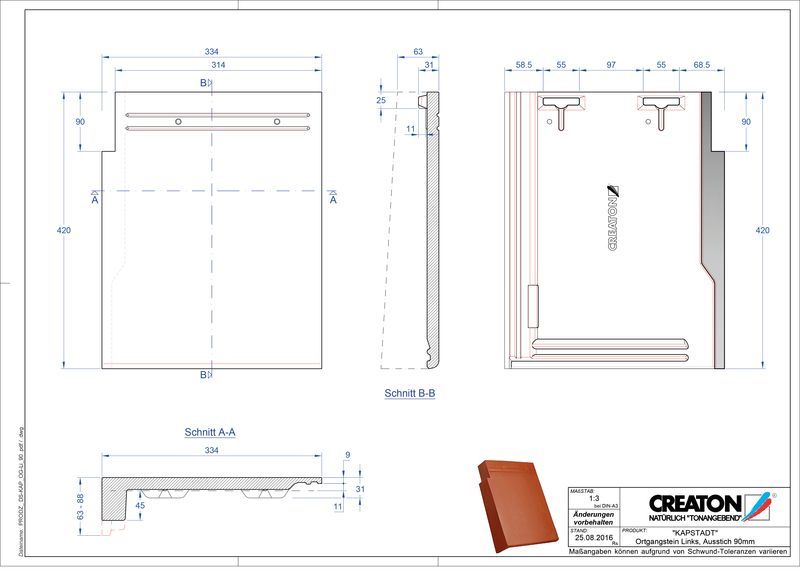

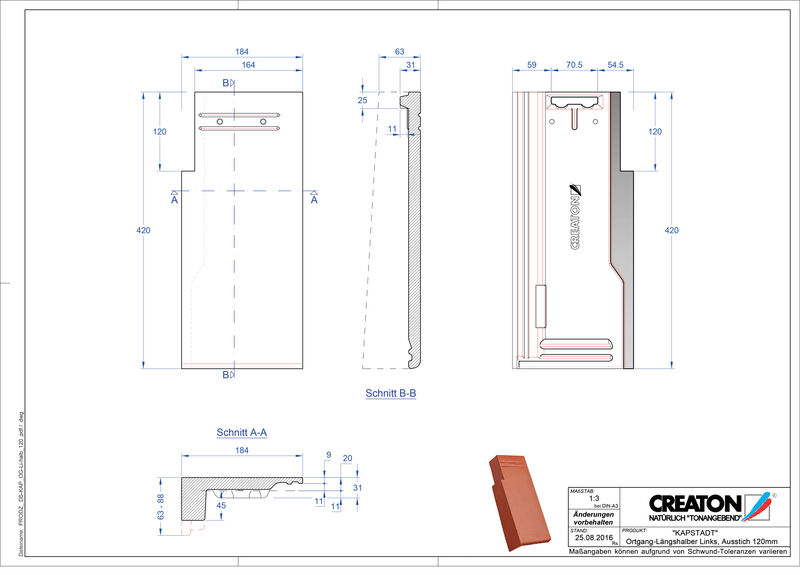

  • Laut dem Regelwerk des ZVDH soll bei Ortgangziegeln der Abstand zwischen Innenkante Ortganglappen und Außenkante Giebelwand bzw. Außenkante Bekleidung mindestens 1 cm betragen.

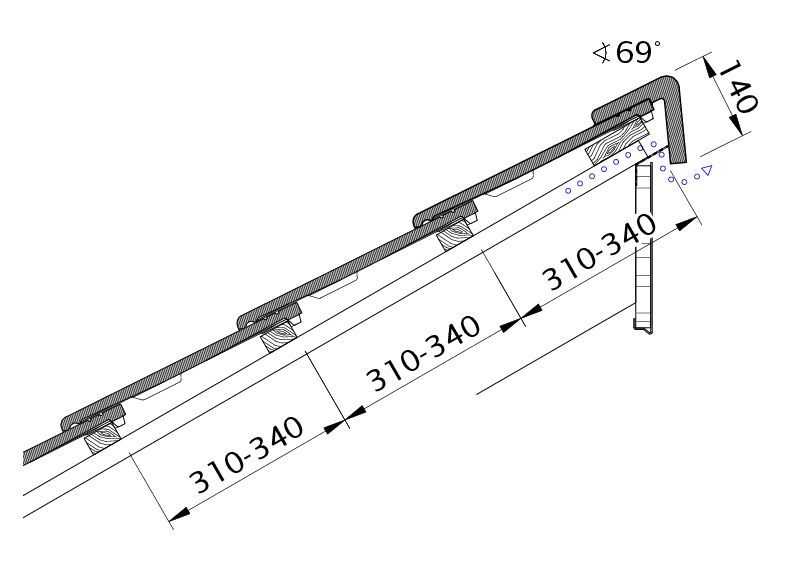

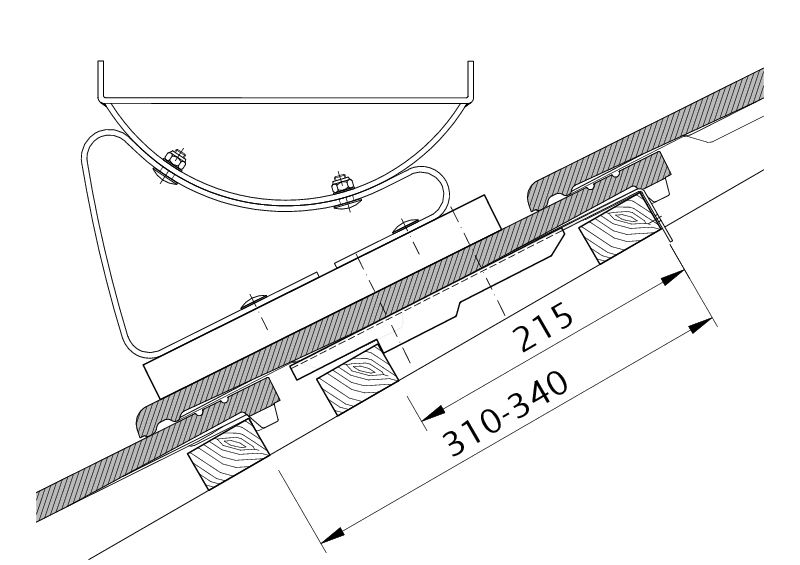

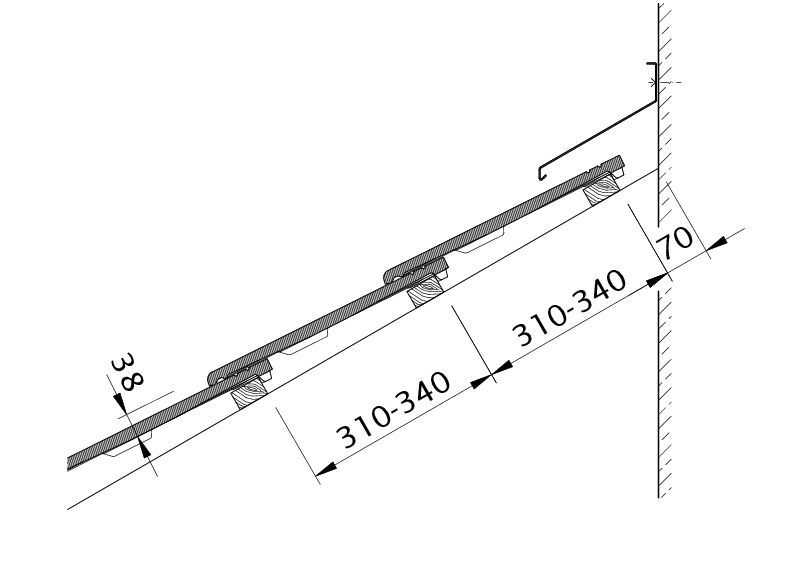

  • Lattweite/ Decklänge ist abhängig von Dachneigung.
  • Eindeckung nur im Verband zulässig.
  • Bitte berücksichtigen Sie das Musterschreiben für die Regeldachneigungen CREATON.
  • Wenn durch das Schneiden der Steine Staub entsteht, ist darauf zu achten, dass dadurch entstehende Rückstände unverzüglich beseitigt und entfernt werden müssen.

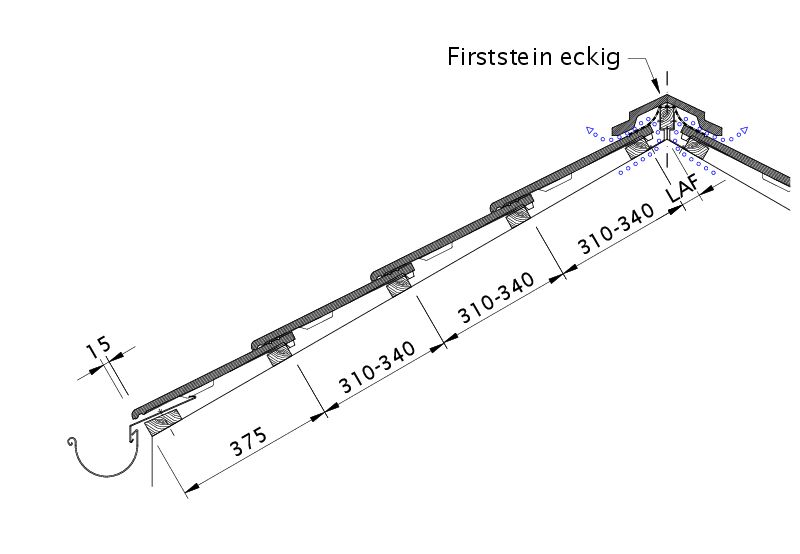

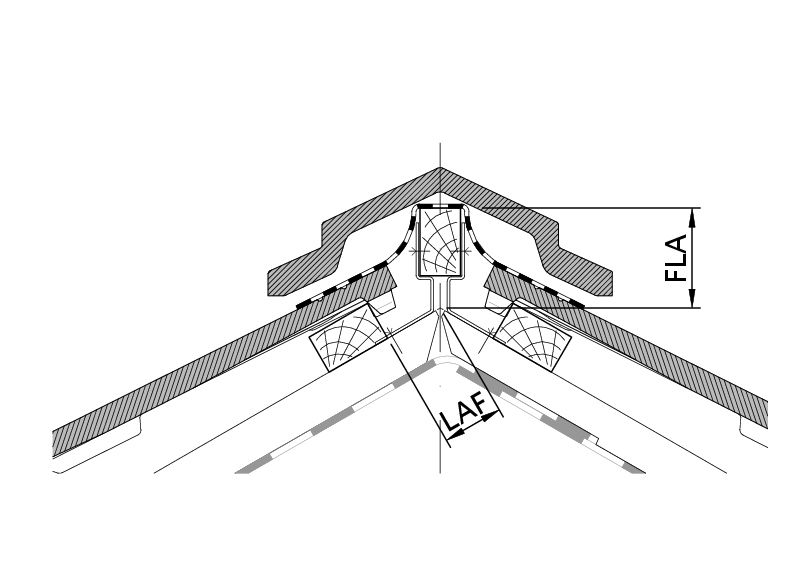

LAF-/FLA-WERTE

LAF-/FLA Werte in mm für 30x50-Lattung

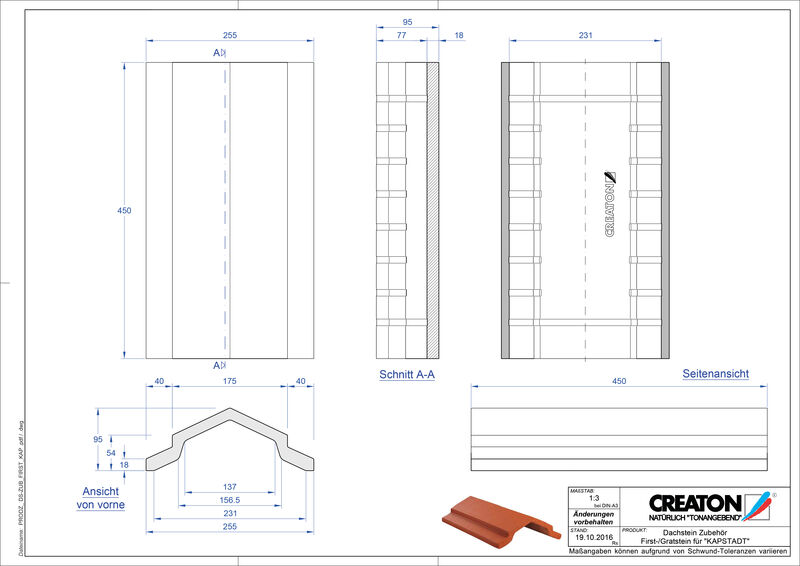

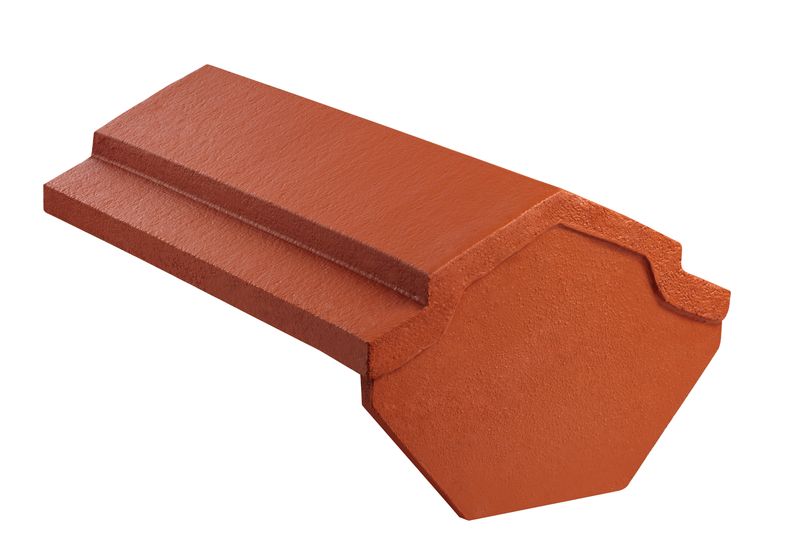

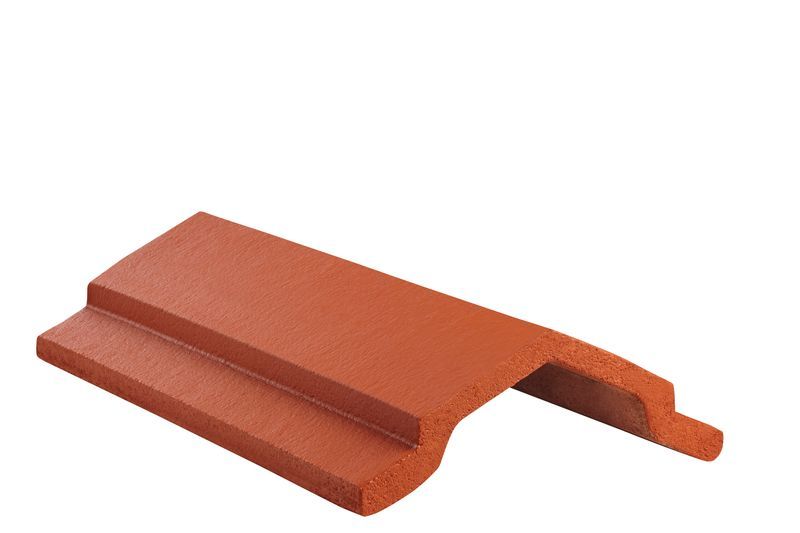

Bedarf Firststein (ca.)DN15°20°25°30°35°40°45°50°
FIR 2.3 Stück/lfmLAF4545454545454545
FIR 2.3 Stück/lfmFLA10292837468615548
LAF-/FLA Werte in mm für 40x60-Lattung
Bedarf Firststein (ca.)DN15°20°25°30°35°40°45°50°
FIR 2.3 Stück/lfmLAF4040404035353535
FIR 2.3 Stück/lfmFLA112103948680757064
