TITANIA NUANCE schwarz matt engobiert

TITANIA

Flexibel mit maximalem Verschiebespiel.

  • Top Preis-Leistungsverhältnis mit 9 Stück/m²
  • Hohe Flexibilität und vereinfachte Verlegung durch großen Verschiebebereich von 44 mm
  • Die ausgeklügelte Verfalzungstechnik sichert eine optimale Wasserführung und bietet eine hohe Regeneintragssicherheit
  • Durch das größte Verschiebespiel von 44 mm im Flachdachziegelsegment von CREATON, ist eine optimale Anpassung an die Lattweiteneinteilung gegeben



Aufgrund anhaltend hoher Nachfrage ist der Dachziegel TITANIA für das Jahr 2021 ausverkauft. Bitte kontaktieren Sie Ihren Fachberater für die Wahl einer passenden Alternative.

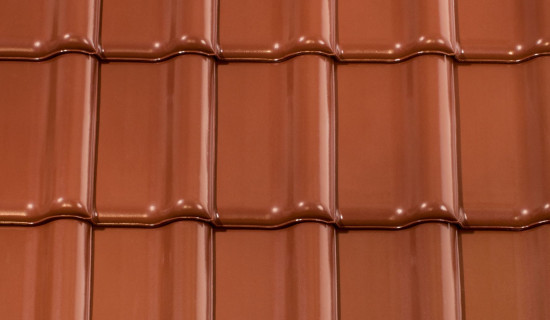

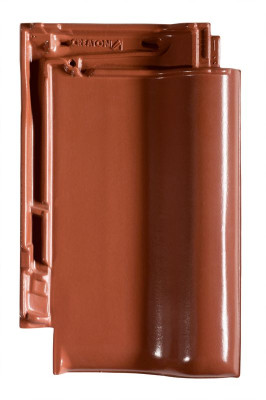

NUANCE kupferrot engobiert
NUANCE kupferrot engobiert
NUANCE schieferton engobiert
NUANCE schieferton engobiert

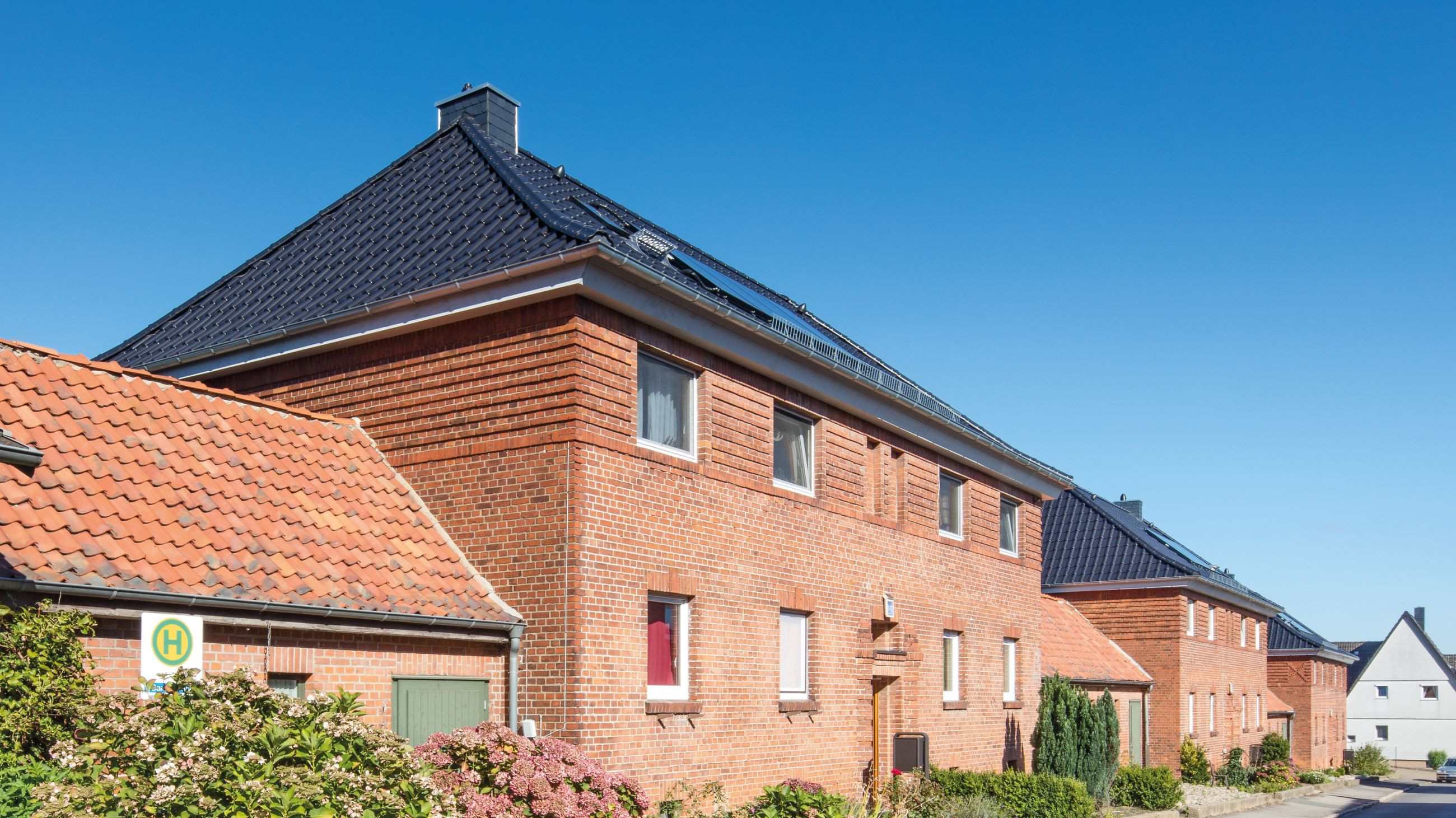

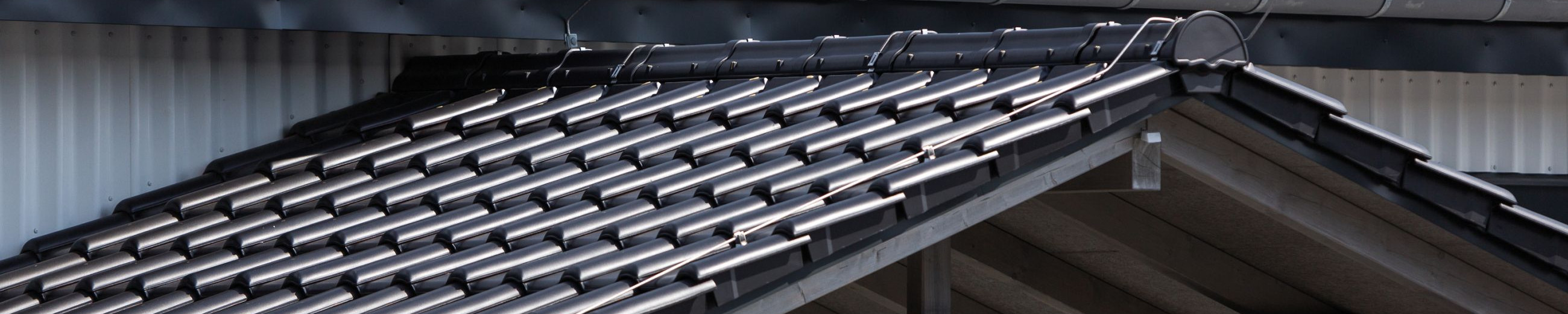

NUANCE schwarz matt engobiert
NUANCE schwarz matt engobiert
FINESSE schiefer glasiert
FINESSE schiefer glasiert
FINESSE schwarz glasiert
FINESSE schwarz glasiert
NOBLESSE braun glasiert
NOBLESSE braun glasiert

Technische Daten

Größe (ca.)325 x 515 mm
Deckbreite min. (ca.)260 mm
Deckbreite i.M. (ca.)262 mm
Deckbreite max. (ca.)264 mm
Decklänge min. (ca.)380 mm
Decklänge i.M. (ca.)402 mm
Decklänge max. (ca.)424 mm
Ziegelbedarf min. (ca.)9.0 Stück/m²
Ziegelbedarf i.M. (ca.)9.5 Stück/m²
Ziegelbedarf max. (ca.)10.1 Stück/m²
Gewicht je Stück (ca.)4.9 kg/Stück
Gewicht je m² (ca.)46.6 kg/m²
Gewicht je Palette (ca.)966 kg
Stück je Minipack4 Stück
Stück je Palette192 Stück

Einsatzbereiche

Zusatzmaßnahmen nach CREATON Herstellerangabe
16 °Regeldachneigung CREATON DE in Kombination mit Zusatzmaßnahmen nach Herstellerangaben
≥ 16 °Ausführung einer Unterspannung/Unterdeckung verklebt ohne Nageldichtung, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥ 14 °Ausführung einer Unterspannung/Unterdeckung verklebt ohne Nageldichtung, mögliche CREATON Produkte: DUO longlife ND extra
≥ 14 °Ausführung einer Unterspannung/Unterdeckung verklebt mit Nageldichtung, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥ 12 °Ausführung als regensicheres Unterdach, mögliche CREATON Produkte: DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥ 10 °Ausführung als wasserdichtes Unterdach, mögliche CREATON Produkte: QUATTRO longlife extra
- Ausführung als wasserdichtes Unterdach in 7° Sonderlösung verschweißt, bitte gesonderte Verlegerichtlinien beachten, mögliche CREATON Produkte: QUATTRO longlife extra

Verlegehinweise

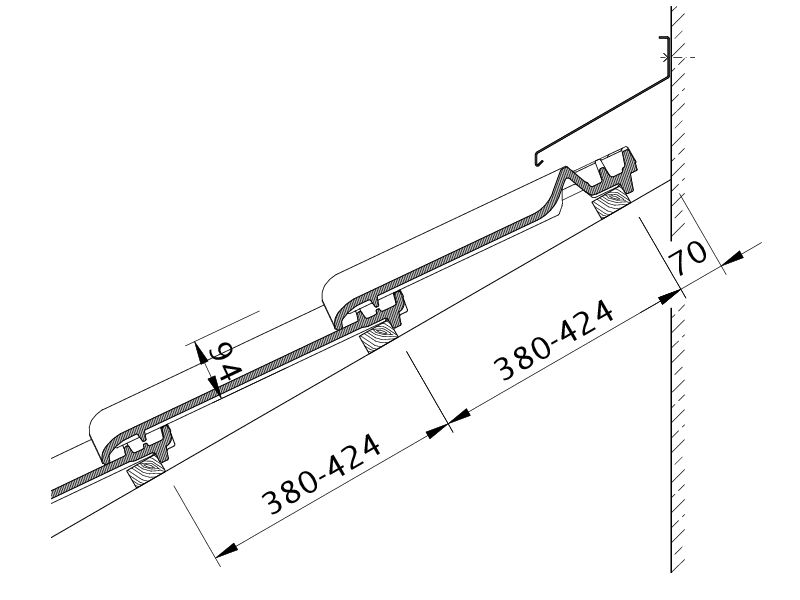

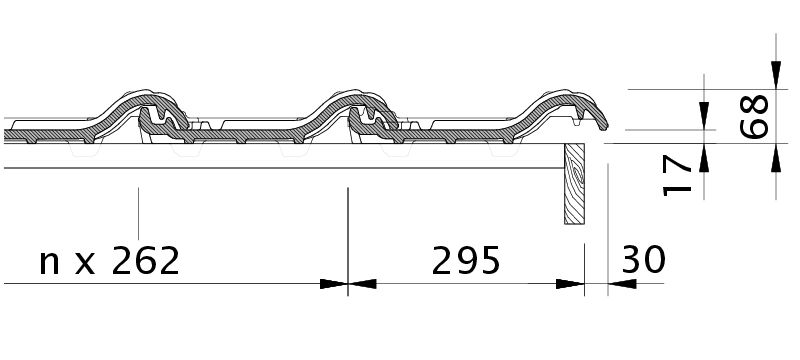

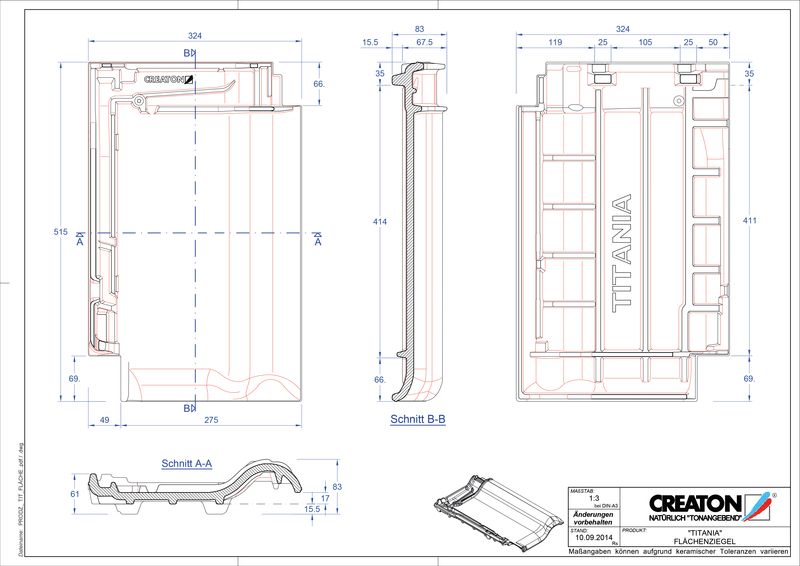

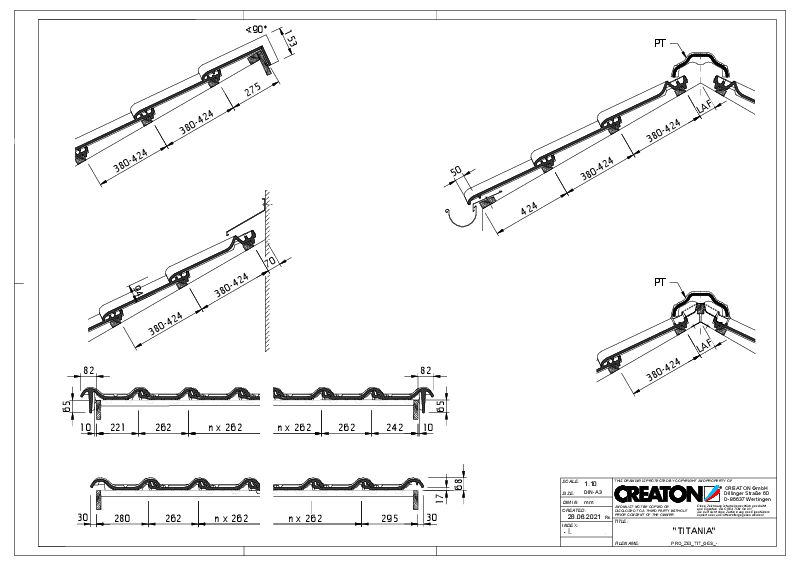

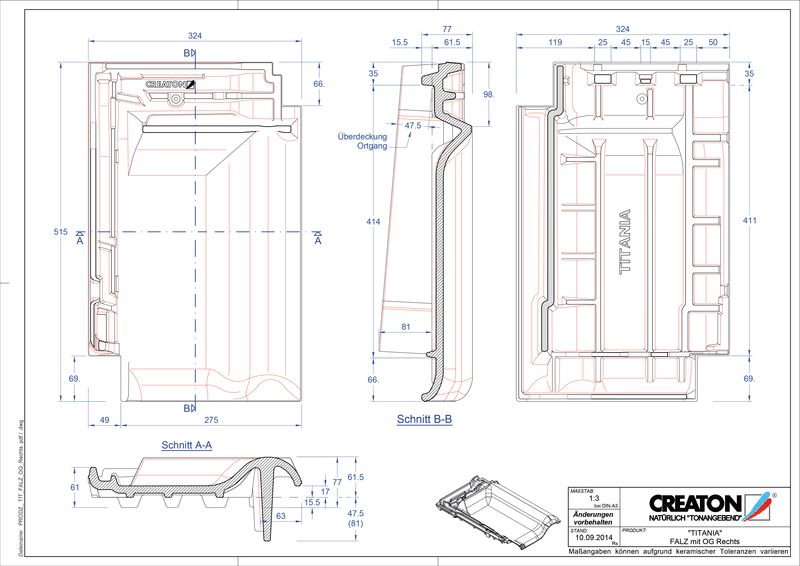

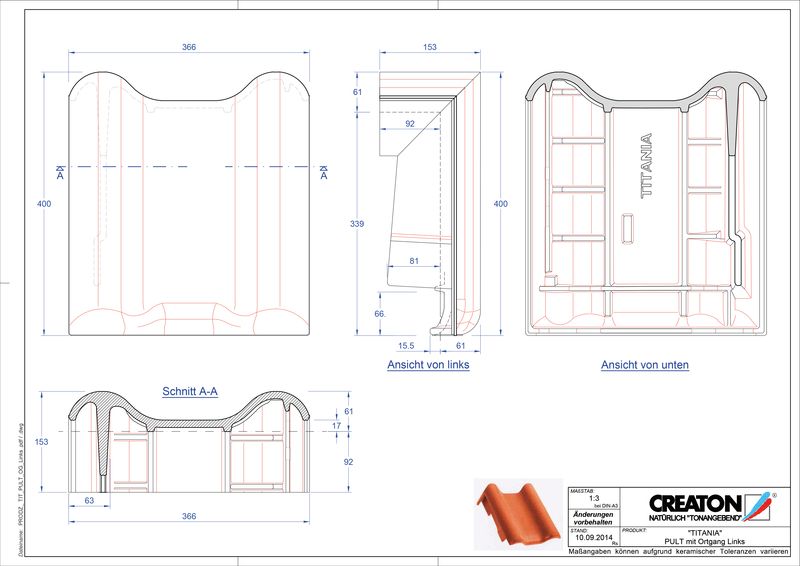

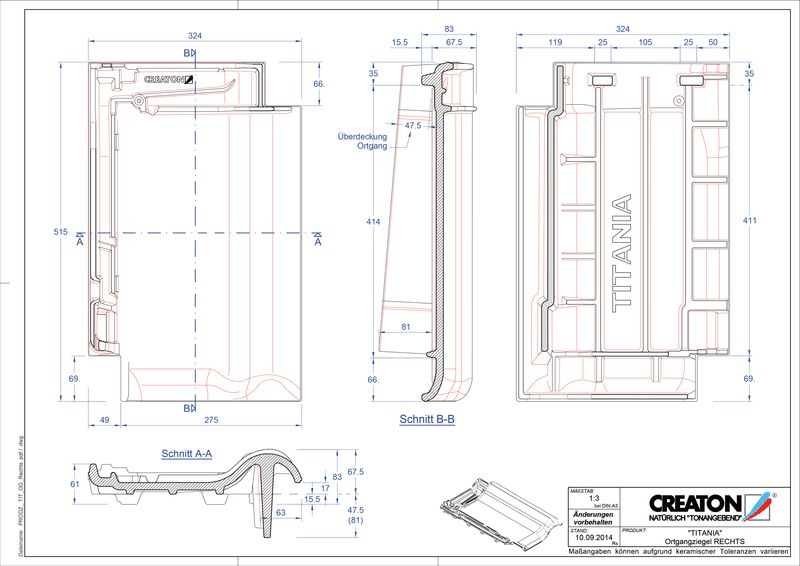

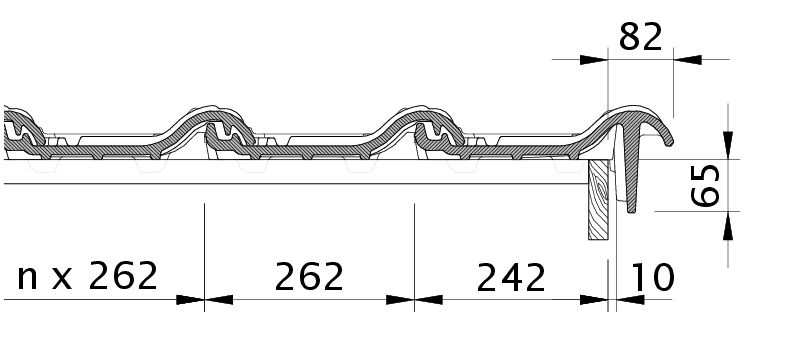

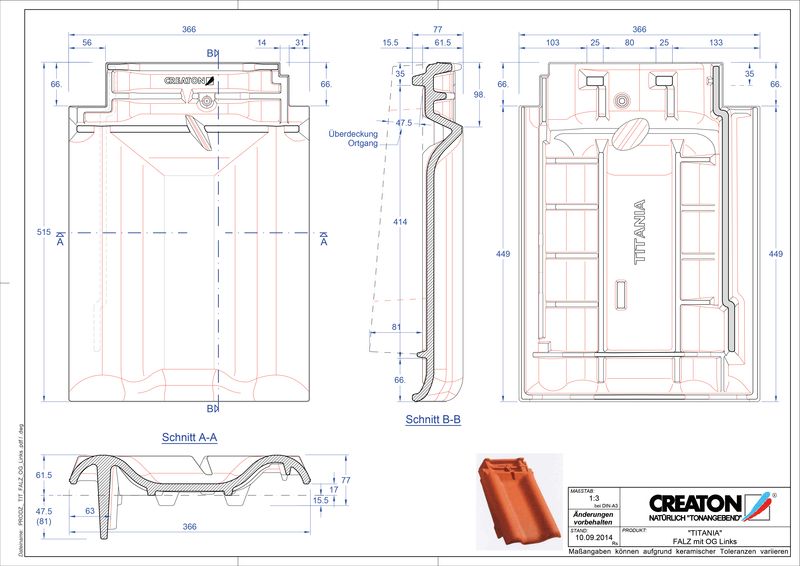

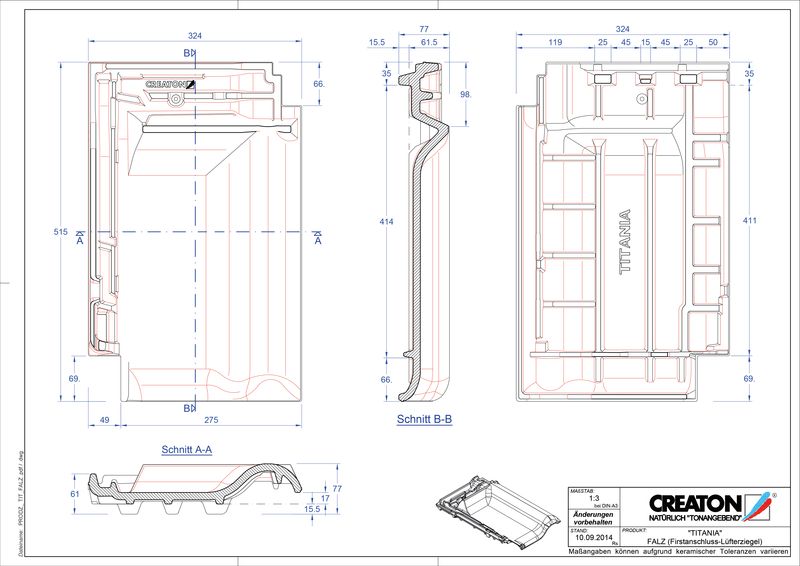

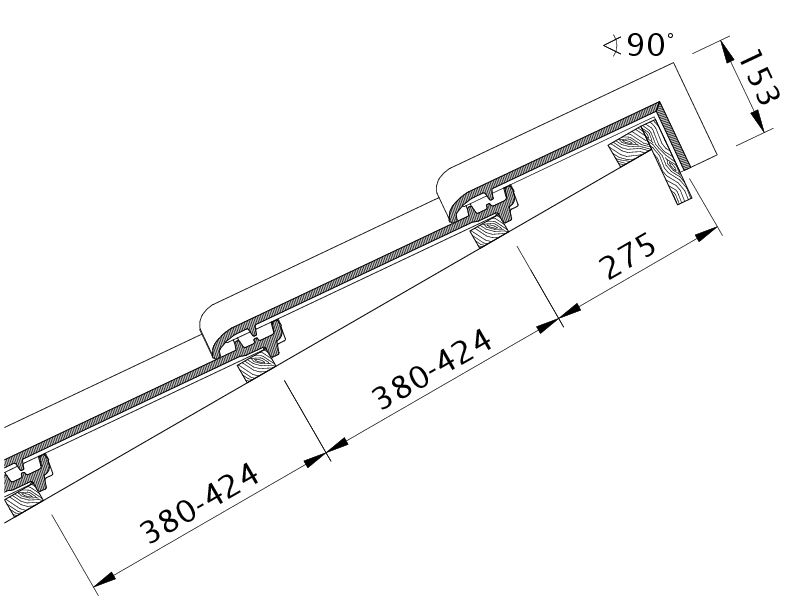

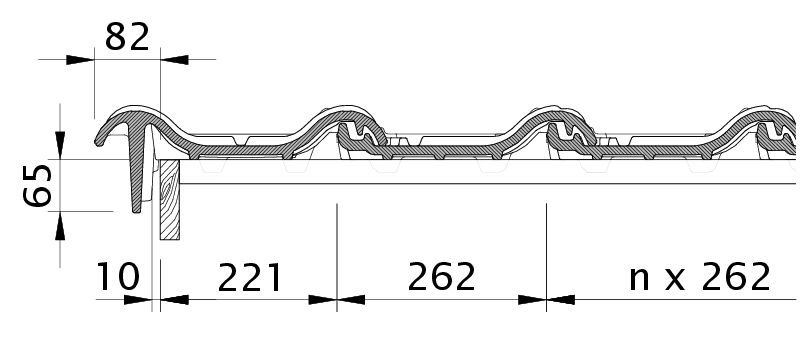

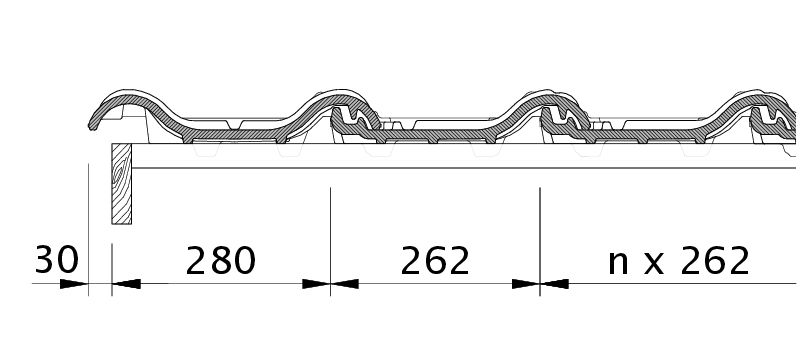

  • Die dargestellte technische Zeichnung ist nur ein Konstruktionsbeispiel.

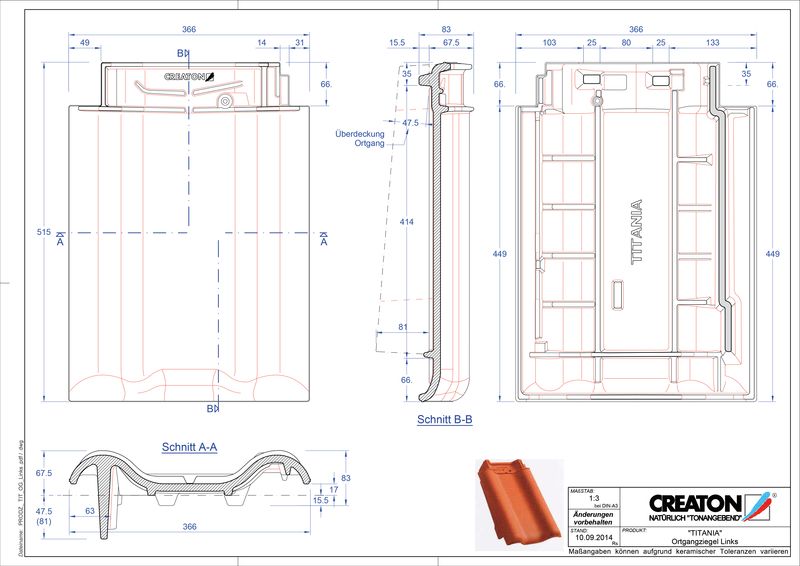

  • Laut dem Regelwerk des ZVDH soll bei Ortgangziegeln der Abstand zwischen Innenkante Ortganglappen und Außenkante Giebelwand bzw. Außenkante Bekleidung mindestens 1 cm betragen.
  • Bei den Vorgaben zu den Ausführungen des Unterdaches handelt es sich um CREATON Herstellerangaben, die von den Vorgaben nationaler Regelwerke (wie bspw. ZVDH, ÖNORM oder SIA-Normen) abweichen. Daher empfehlen wir Ihnen eine Abstimmung und schriftliche Einzelvereinbarung zwischen Ihnen als ausführendem Dachhandwerker und dem Endkunden bzw. Eigentümer der Immobilie. Diese dient der vertraglichen Absicherung beider Parteien, ergänzend zur Leistungsvereinbarung. Eine Vorlage einer solchen Einzelvereinbarungen finden Sie in den CREATON Musterschreiben zu jedem Tondachziegel- und Betondachsteinmodell unter www.creaton.de, www.creaton.at, oder www.creaton.ch
  • Bitte berücksichtigen Sie das Musterschreiben für die Regeldachneigungen CREATON.

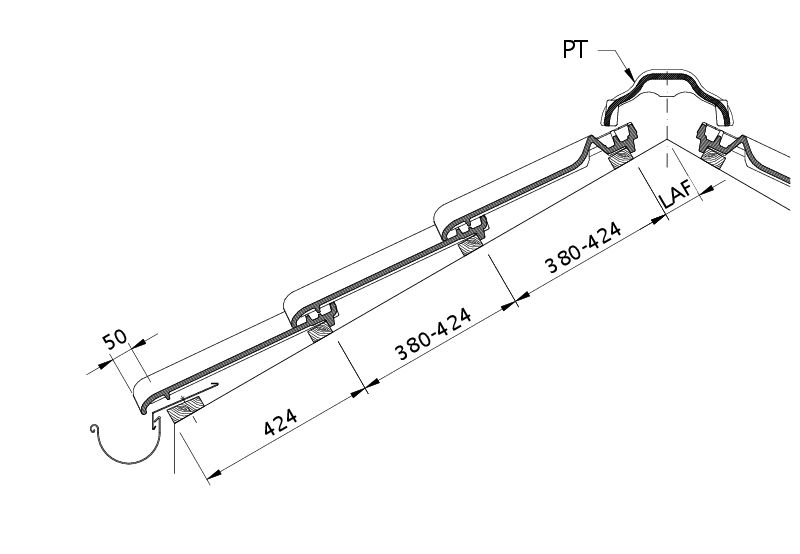

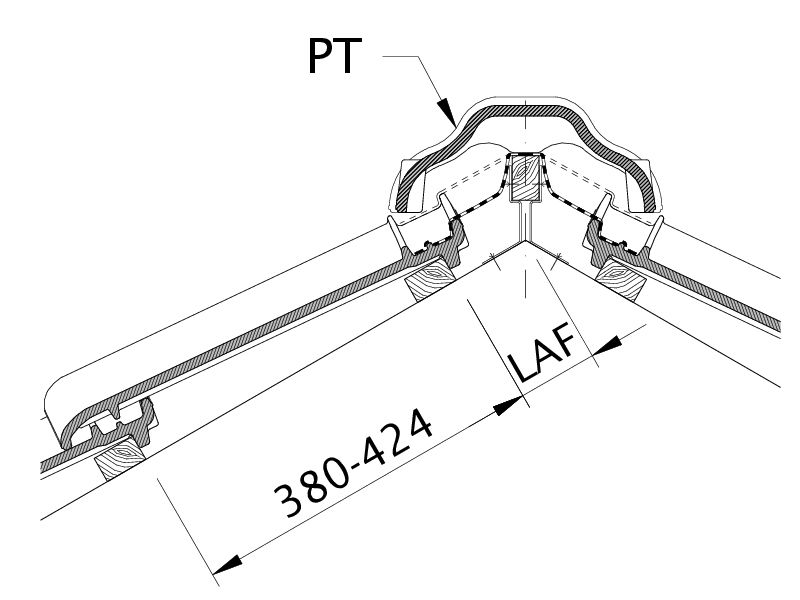

LAF-/FLA-WERTE

LAF-/FLA Werte in mm mit FALZ für 30x50-Lattung

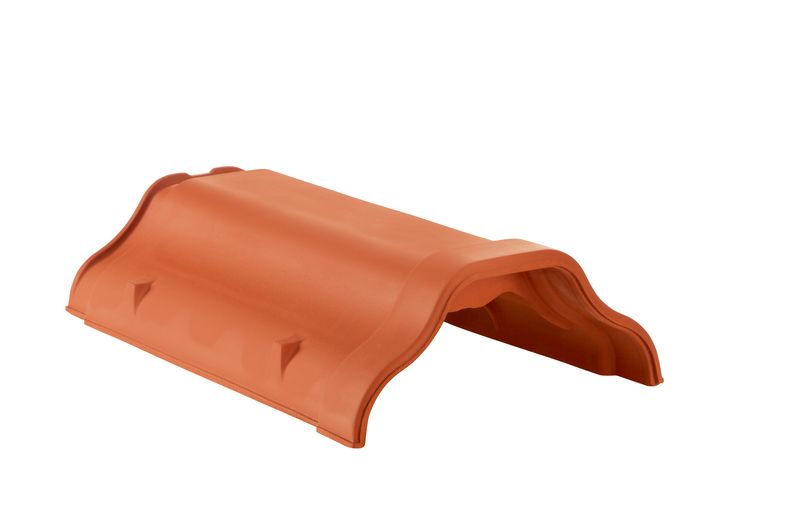

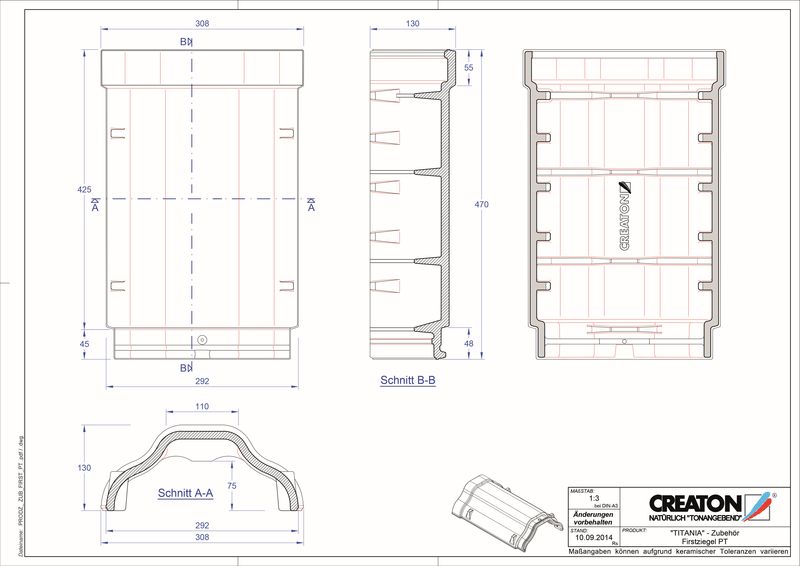

Bedarf Firstziegel (ca.)DN10°15°20°25°30°35°40°45°50°55°60°
PT 2.5 Stück/lfmLAF9090909090858080807575
PT 2.5 Stück/lfmFLA1101101008070706555453530
LAF-/FLA Werte in mm mit FALZ für 40x60-Lattung
Bedarf Firstziegel (ca.)DN10°15°20°25°30°35°40°45°50°55°60°
PT 2.5 Stück/lfmLAF9090908585807570656060
PT 2.5 Stück/lfmFLA1201201109080807565554540
LAF-/FLA Werte in mm mit FALZ für 50x50-Lattung
Bedarf Firstziegel (ca.)DN10°15°20°25°30°35°40°45°50°55°60°
PT 2.5 Stück/lfmLAF8585858080706560555045
PT 2.5 Stück/lfmFLA13013012010090959080756570
