SINFONIE NOBLESSE schwarz glasiert

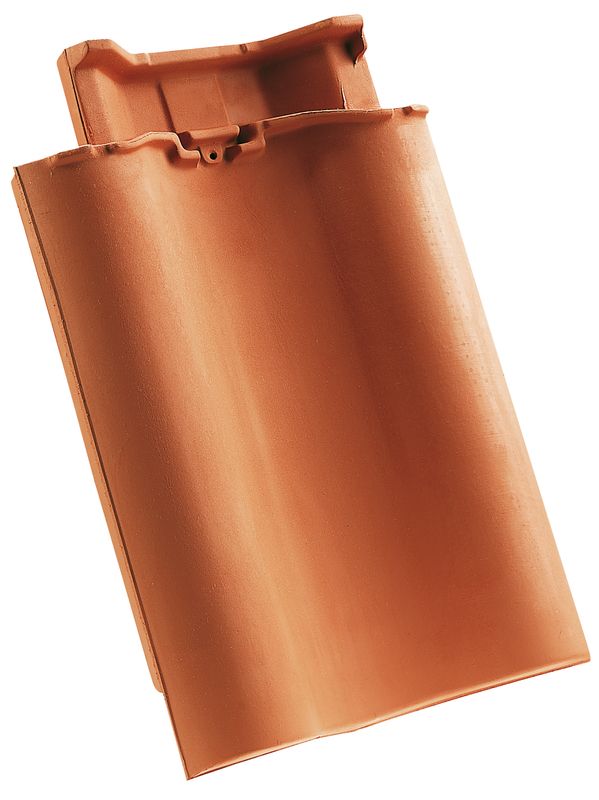

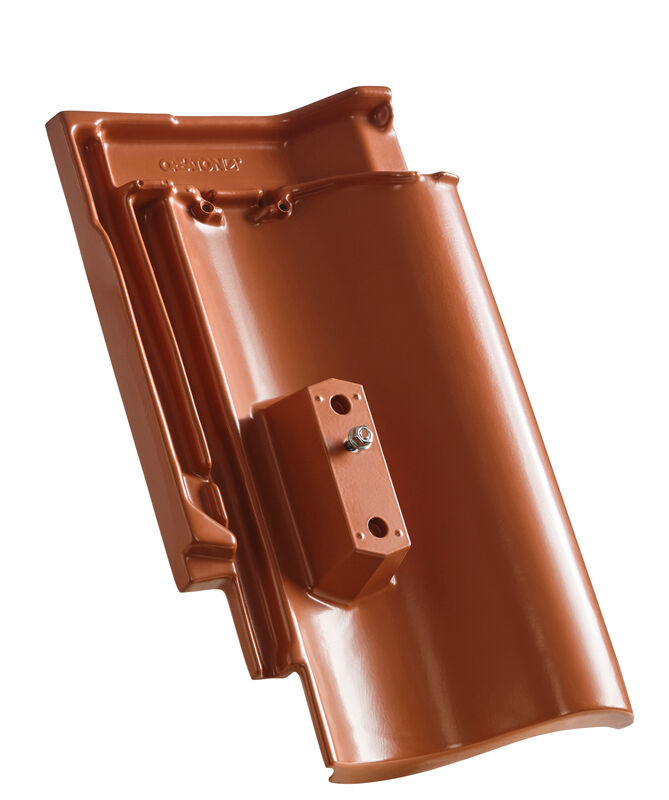

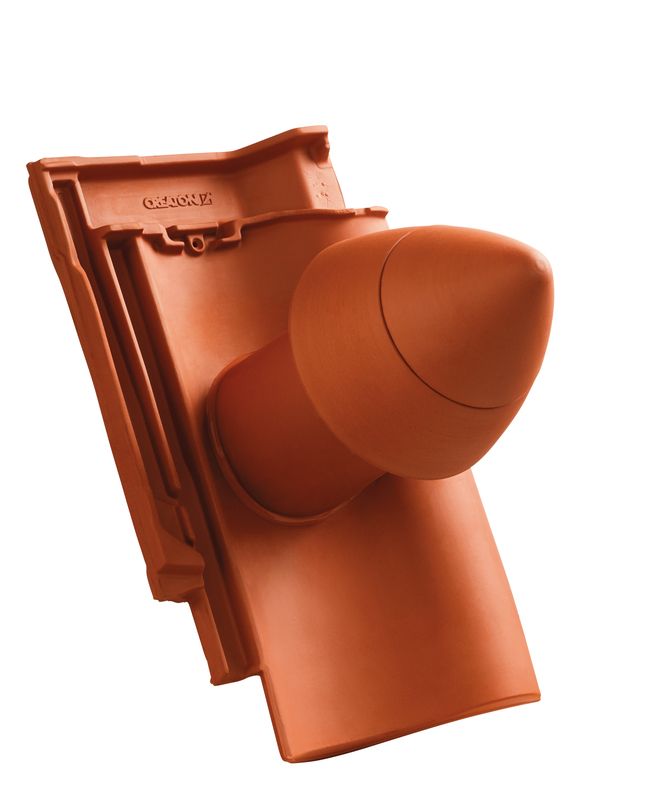

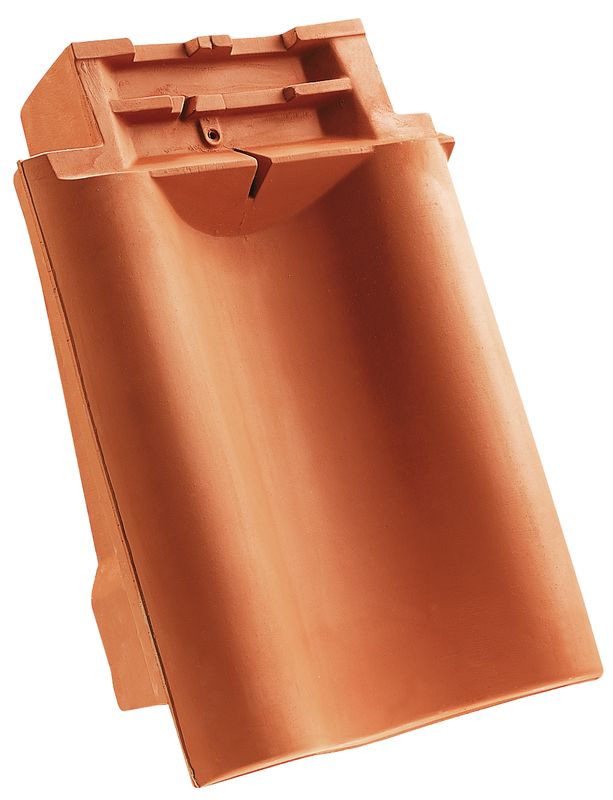

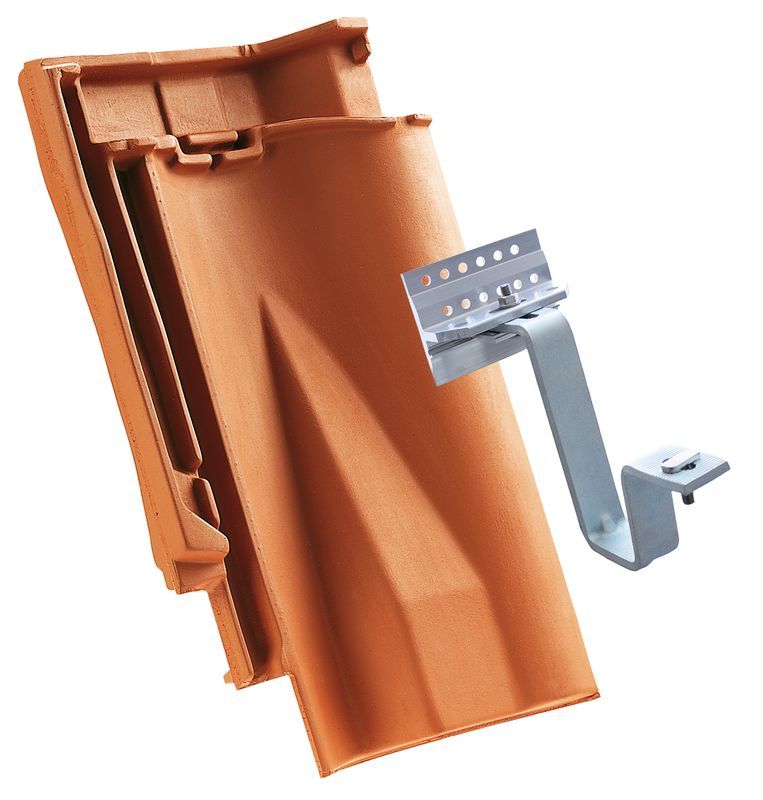

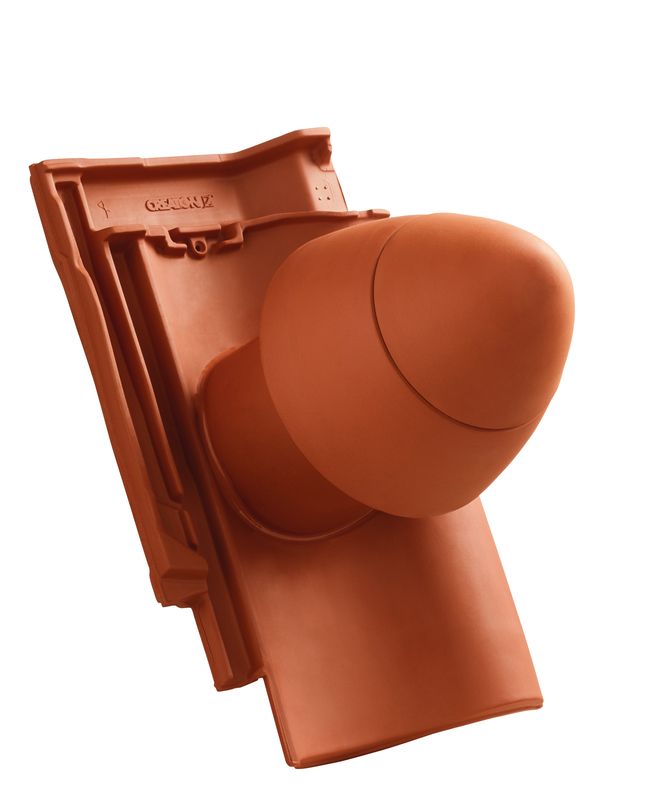

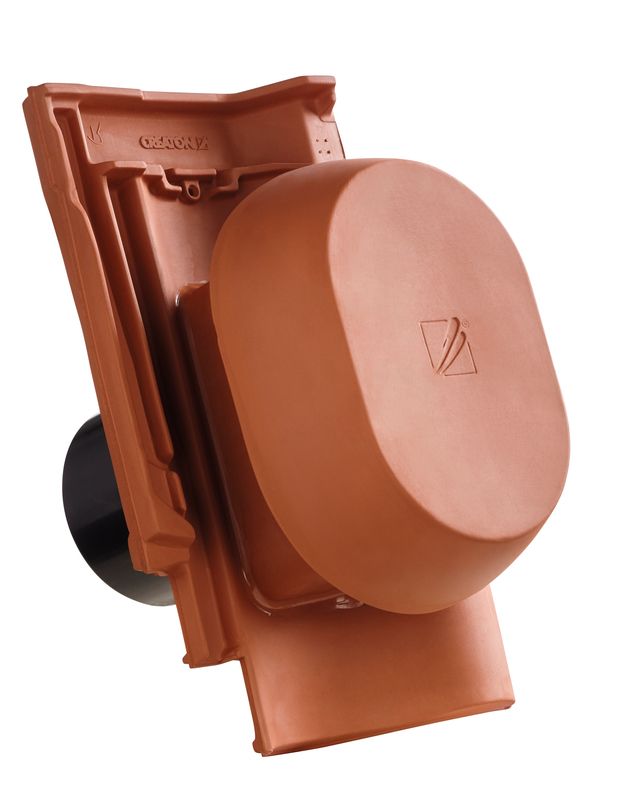

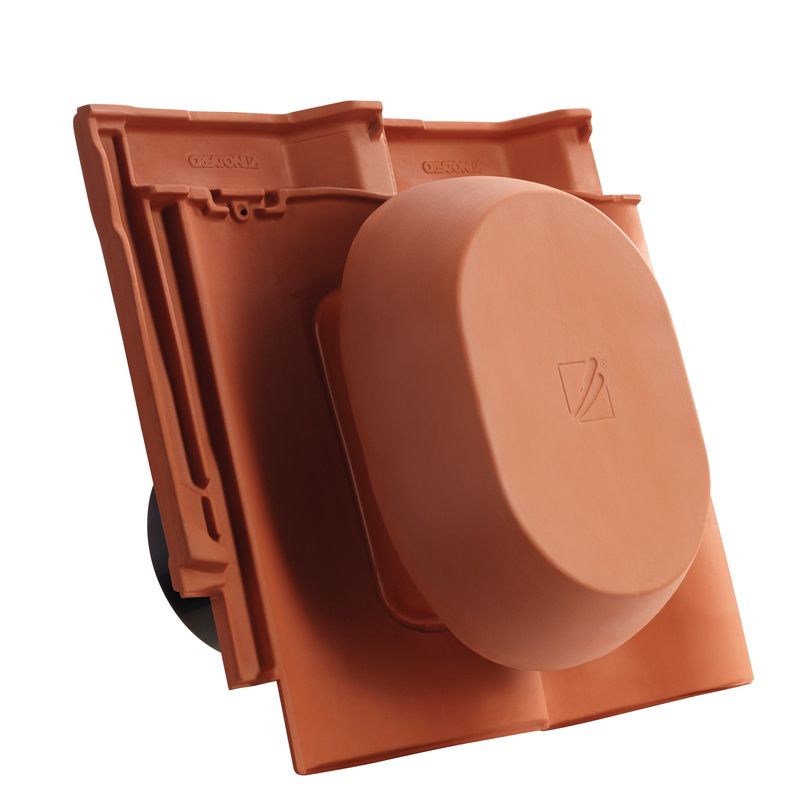

SINFONIE

Der Hohlfalzziegel in prägnanter Optik.

  • Mit wasserdichtem Unterdach auch für flache Dächer bis 7° Neigung geeignet
  • Hohe Flexibilität und vereinfachte Verlegung durch großen Verschiebebereich von 29 mm
  • Die ausgeklügelte Verfalzungstechnik bietet eine hohe Sturmsicherheit
  • Stützrippen sorgen für verbesserte Statik und Ableitung von eventuell entstehendem Kondenswasser
  • Zwei stabile Aufhängenasen sorgen für sicheren Halt und zuverlässige Hinterlüftung der Dachlattung
  • Höchste Regeneintragssicherheit wird durch die optimale Kopf- und Fußverfalzung erreicht. Optimales Strömungsverhalten, sichere Wasserführung und außergewöhnliche Dichtigkeit wird durch das Konstruktionsprinzip ermöglicht

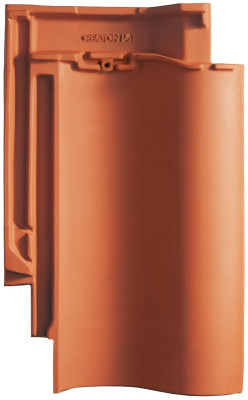

naturrot
naturrot
NUANCE kupferrot engobiert
NUANCE kupferrot engobiert
NUANCE schwarz matt engobiert
NUANCE schwarz matt engobiert
FINESSE weinrot glasiert
FINESSE weinrot glasiert
FINESSE schwarz glasiert
FINESSE schwarz glasiert

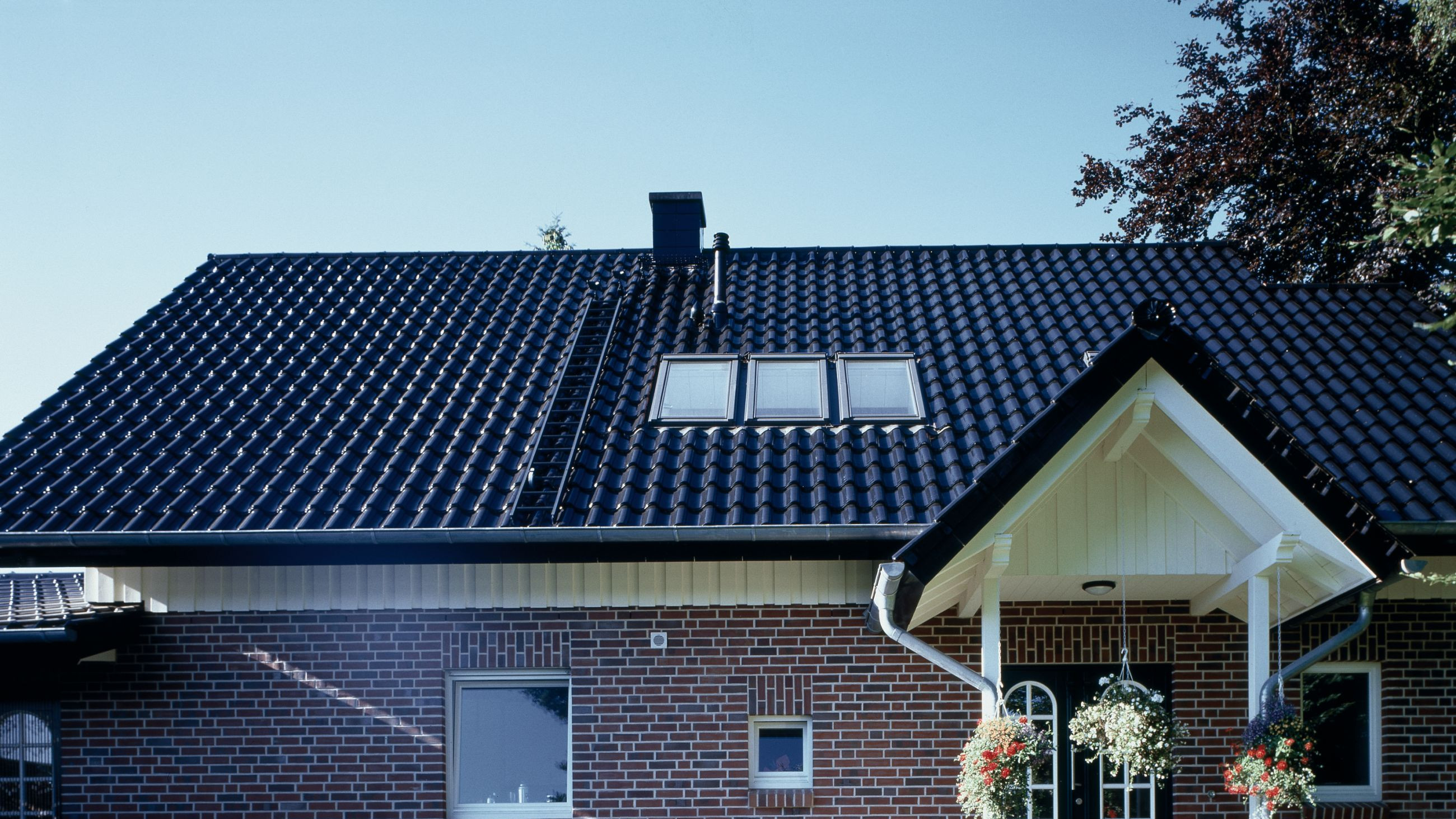

NOBLESSE schwarz glasiert
NOBLESSE schwarz glasiert

Technische Daten

Größe (ca.)300 x 482 mm
Deckbreite min. (ca.)228 mm
Deckbreite i.M. (ca.)230 mm
Deckbreite max. (ca.)232 mm
Decklänge min. (ca.)361 mm
Decklänge i.M. (ca.)375 mm
Decklänge max. (ca.)389 mm
Ziegelbedarf min. (ca.)10.9 Stück/m²
Ziegelbedarf i.M. (ca.)11.5 Stück/m²
Ziegelbedarf max. (ca.)12.2 Stück/m²
Gewicht je Stück (ca.)4.6 kg/Stück
Gewicht je m² (ca.)52.9 kg/m²
Gewicht je Palette (ca.)945 kg
Stück je Minipack5 Stück
Stück je Palette200 Stück

Einsatzbereiche

Zusatzmaßnahmen nach CREATON Herstellerangabe
14 °Regeldachneigung CREATON DE in Kombination mit Zusatzmaßnahmen nach Herstellerangaben
≥ 14 °Ausführung einer Unterspannung/Unterdeckung verklebt ohne Nageldichtung, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥ 12 °Ausführung einer Unterspannung/Unterdeckung verklebt ohne Nageldichtung, mögliche CREATON Produkte: DUO longlife ND extra
≥ 12 °Ausführung einer Unterspannung/Unterdeckung verklebt mit Nageldichtung, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, TRIO extra, TRIO longlife extra, QUATTRO longlife extra
≥ 10 °Ausführung als regensicheres Unterdach, mögliche CREATON Produkte: DUO longlife ND extra, TRIO extra, TRIO longlife extra, QUATTRO longlife extra
≥ 10 °Ausführung als wasserdichtes Unterdach, mögliche CREATON Produkte: QUATTRO longlife extra
≥ 7 ° Ausführung als wasserdichtes Unterdach in 7° Sonderlösung verschweißt, bitte gesonderte Verlegerichtlinien beachten, mögliche CREATON Produkte: QUATTRO longlife extra

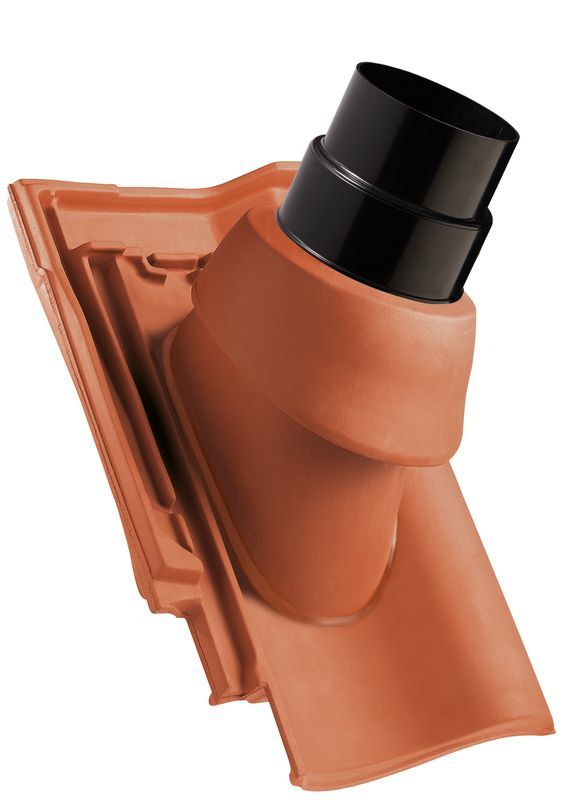

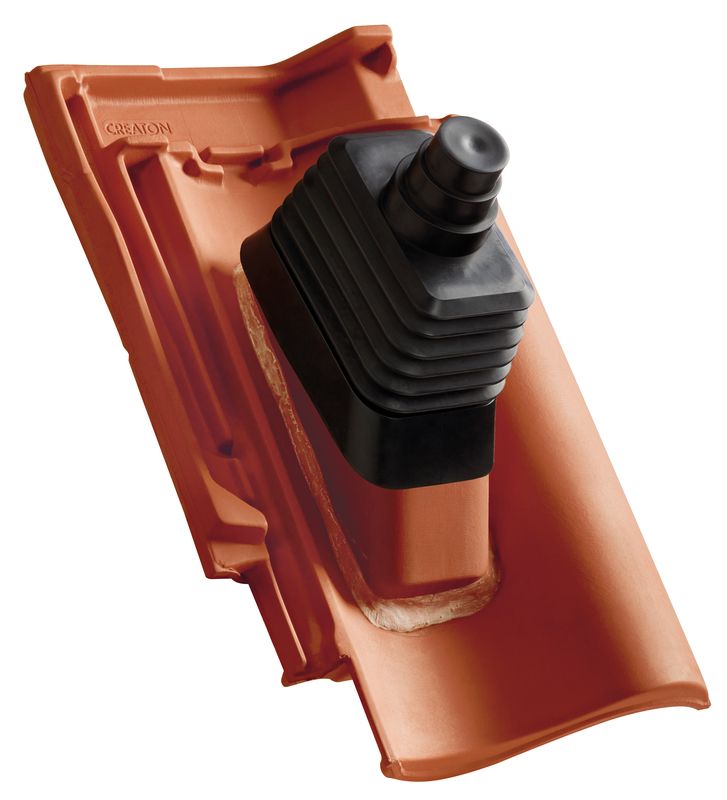

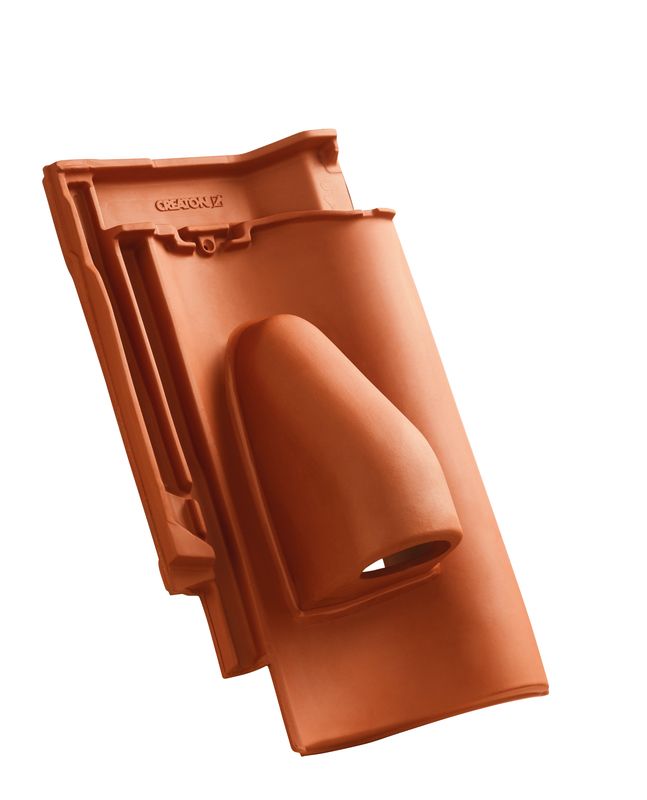

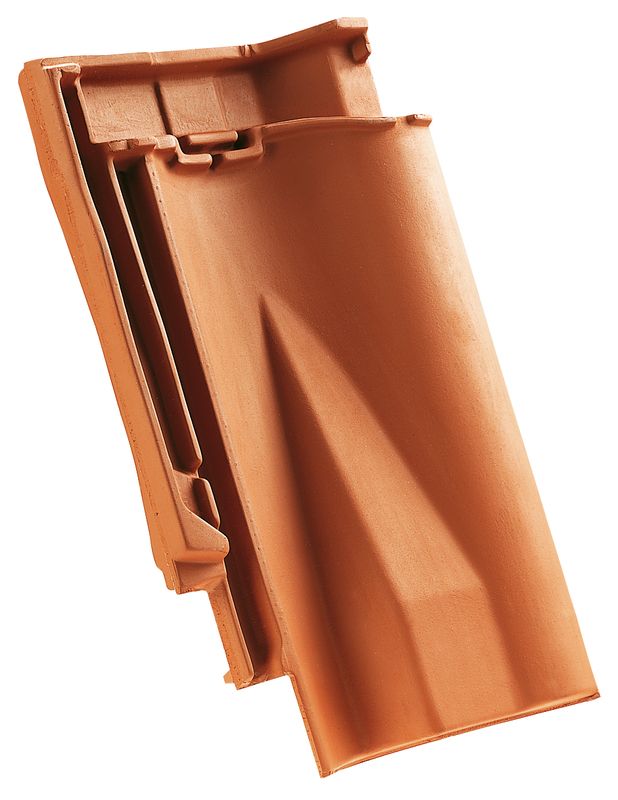

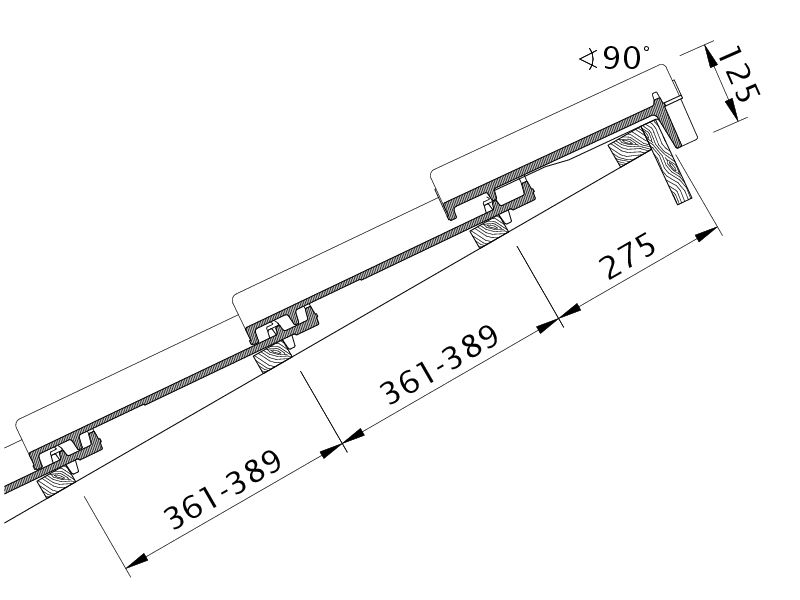

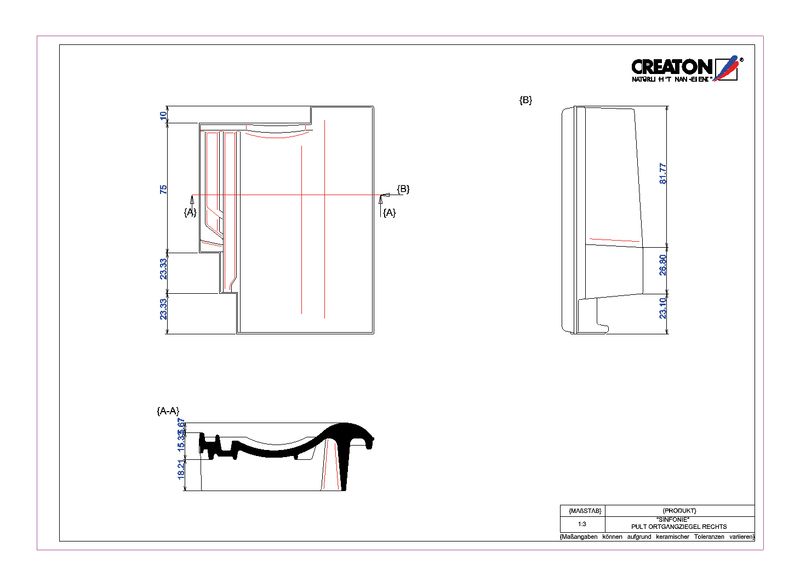

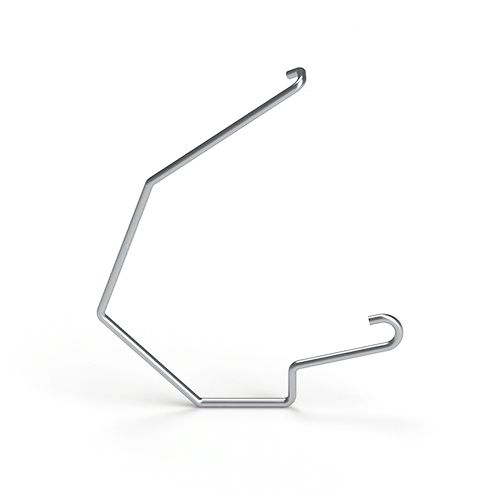

Verlegehinweise

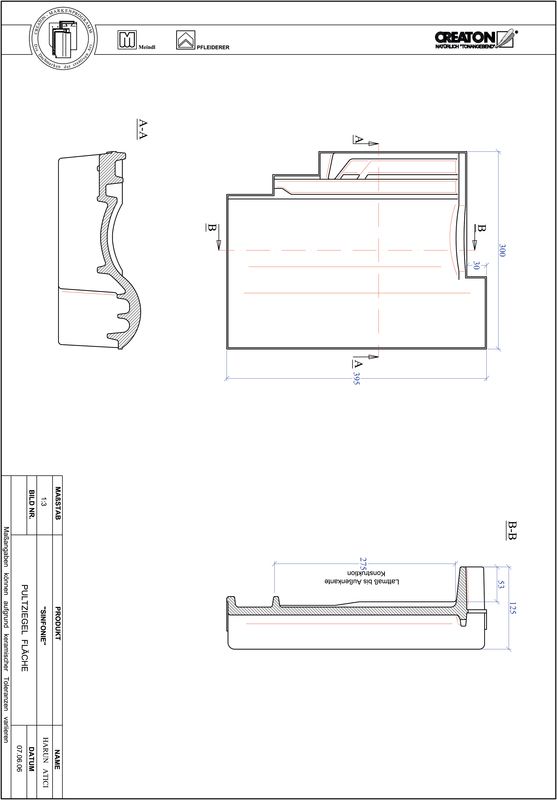

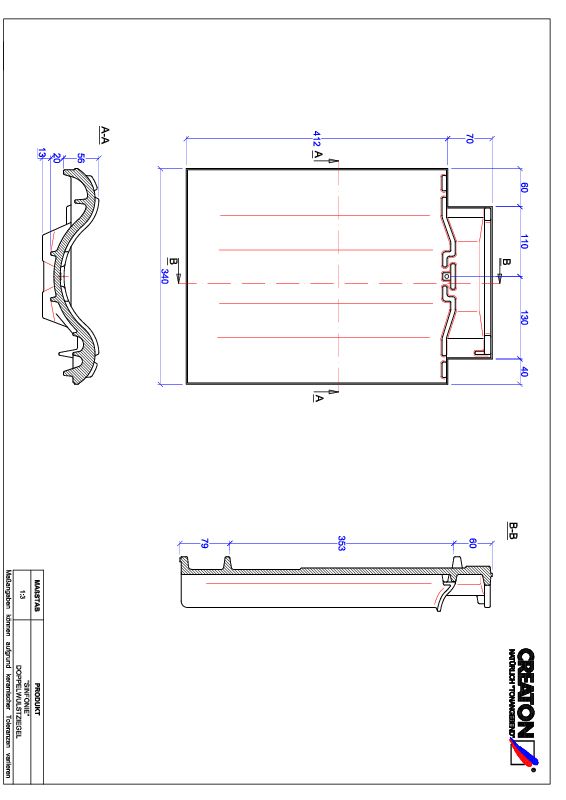

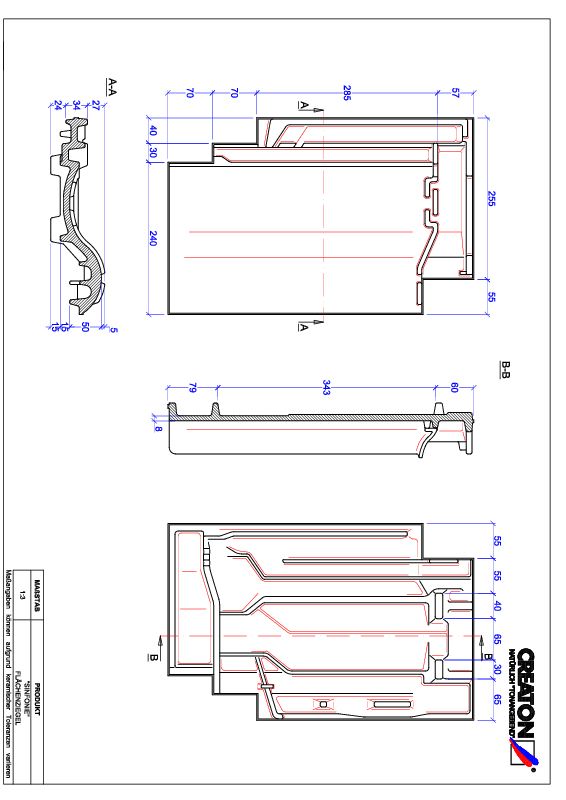

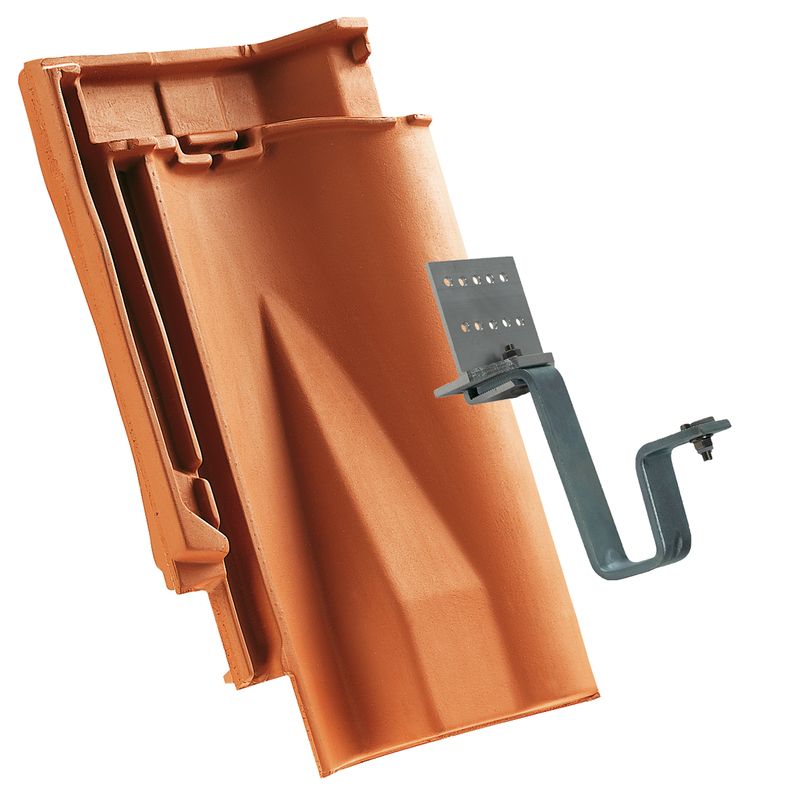

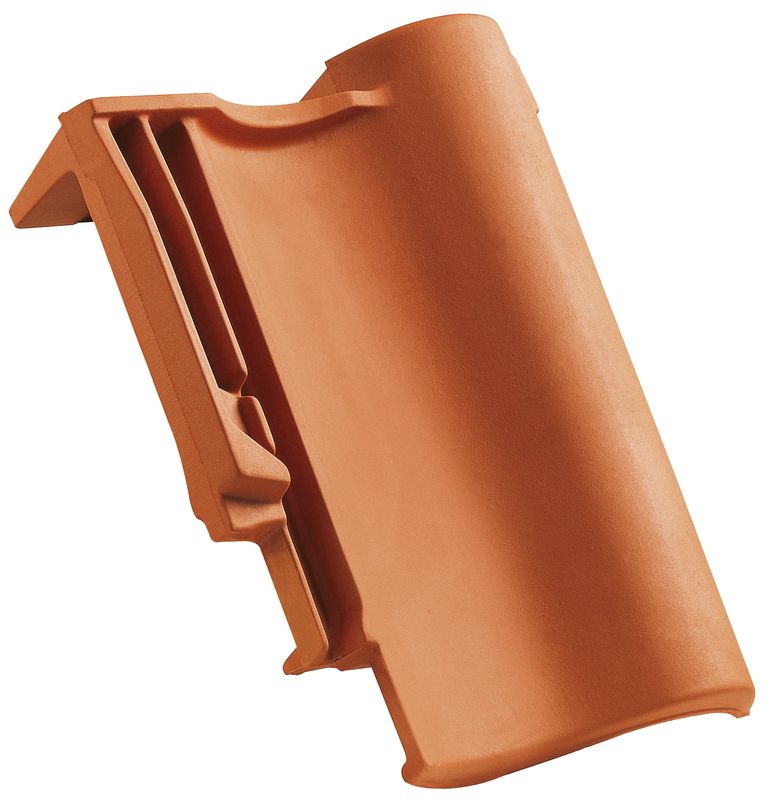

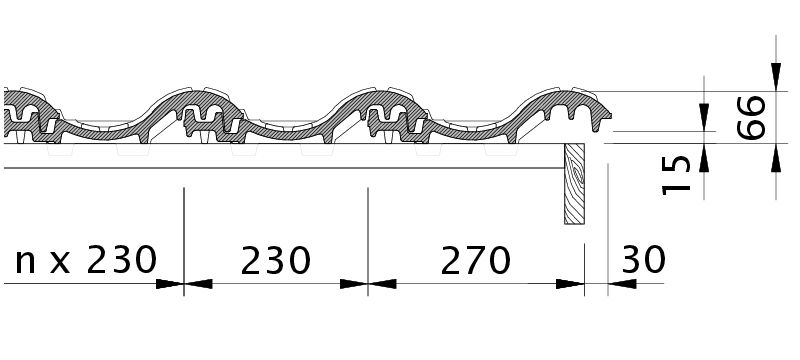

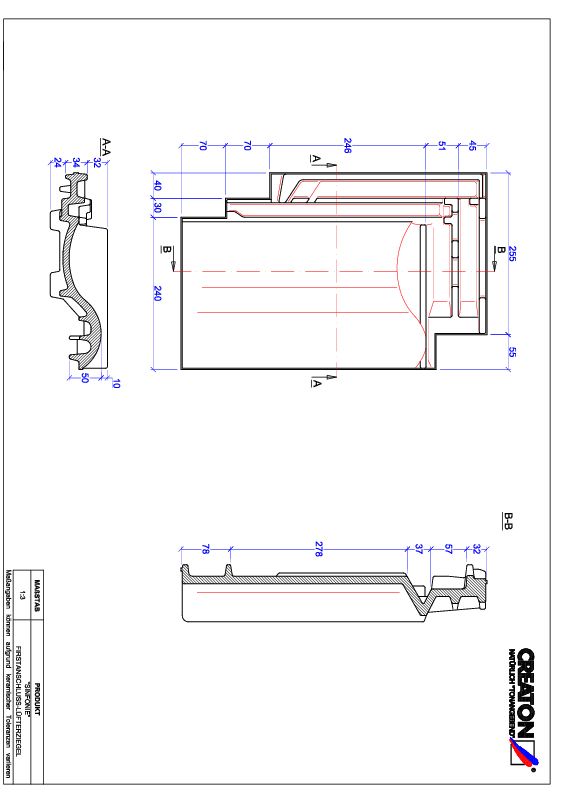

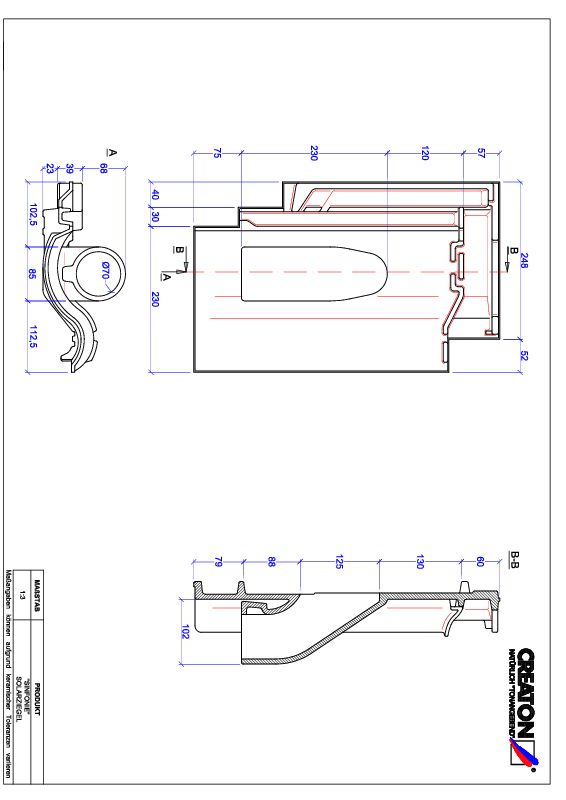

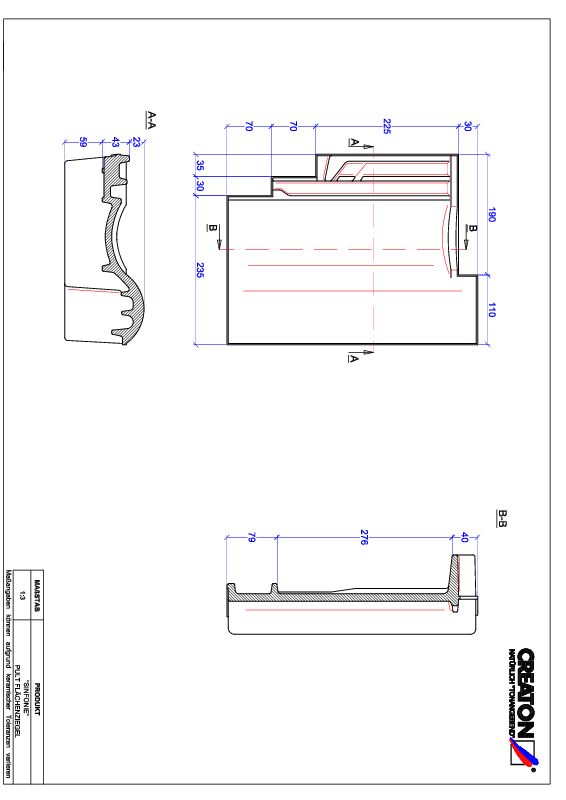

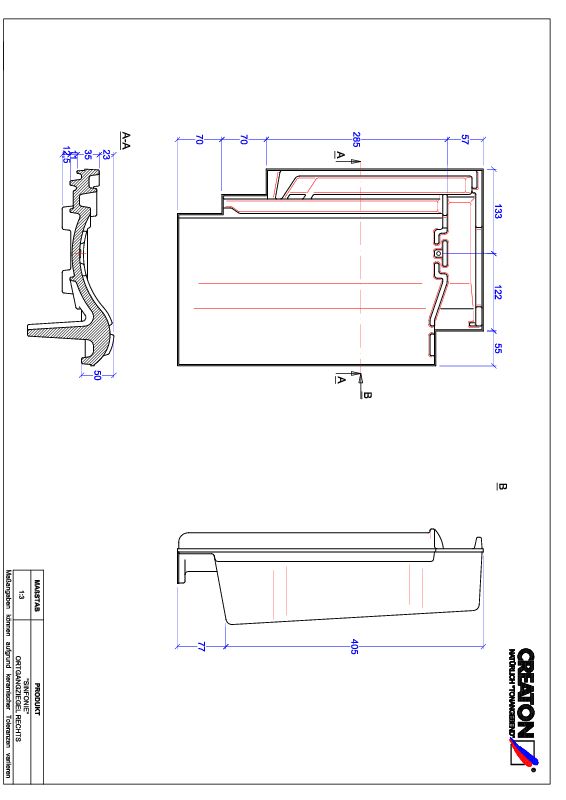

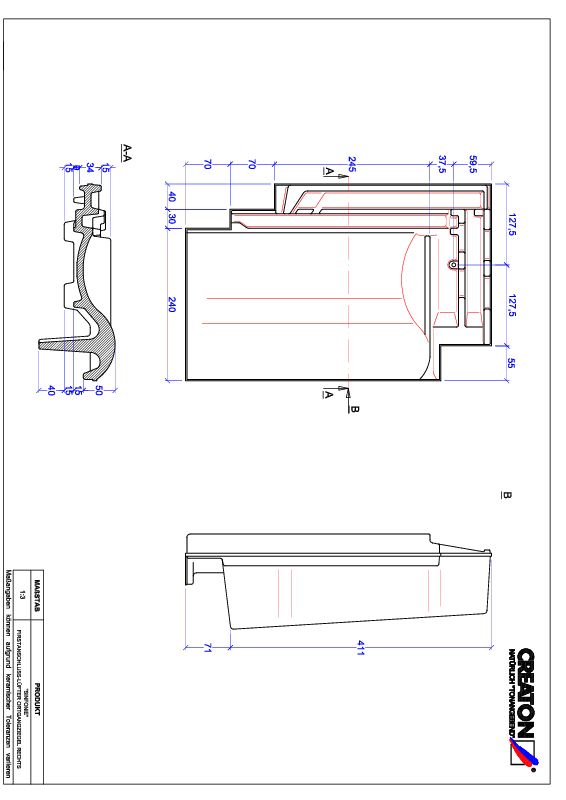

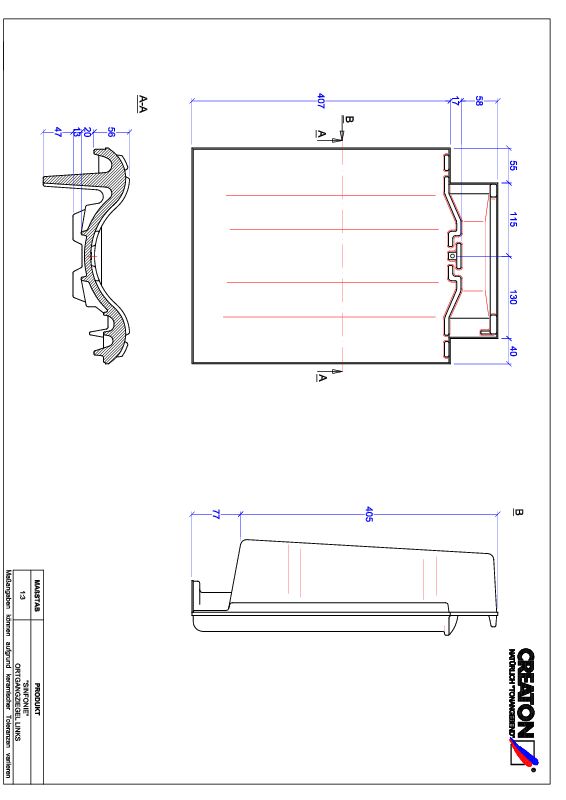

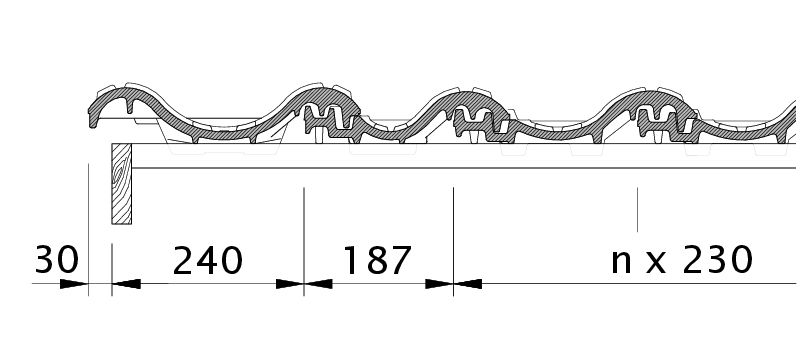

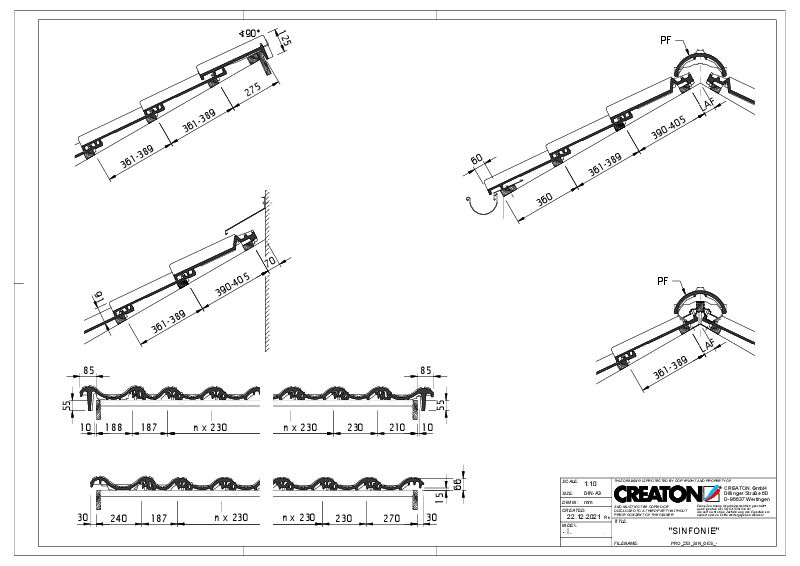

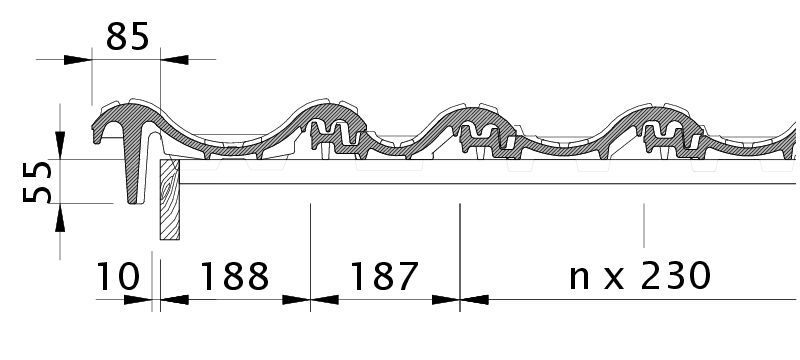

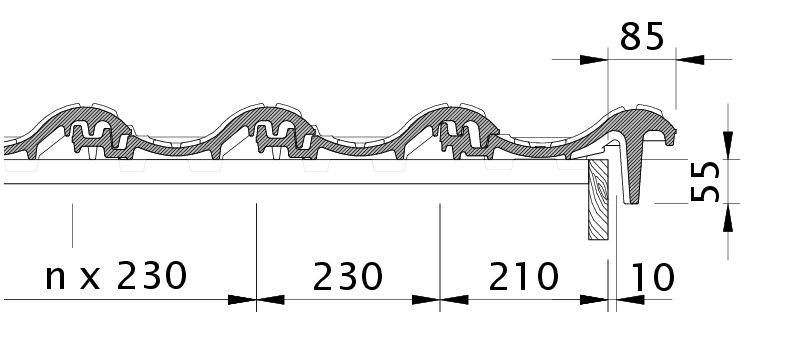

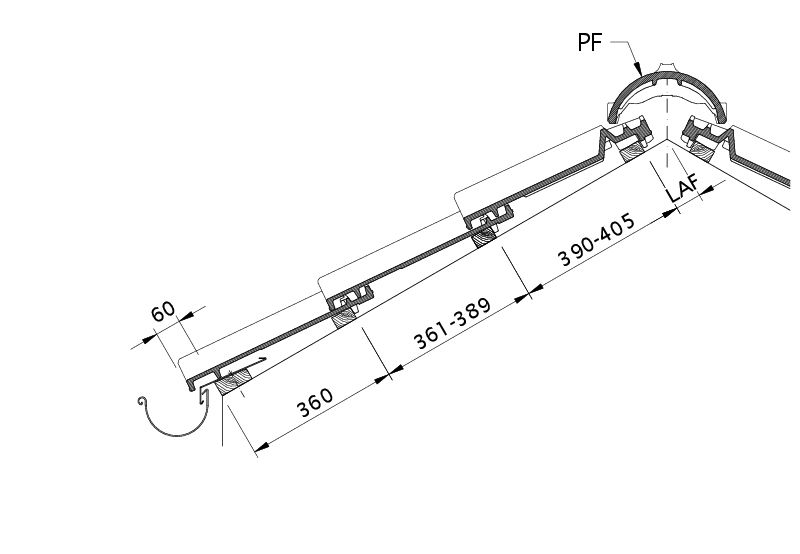

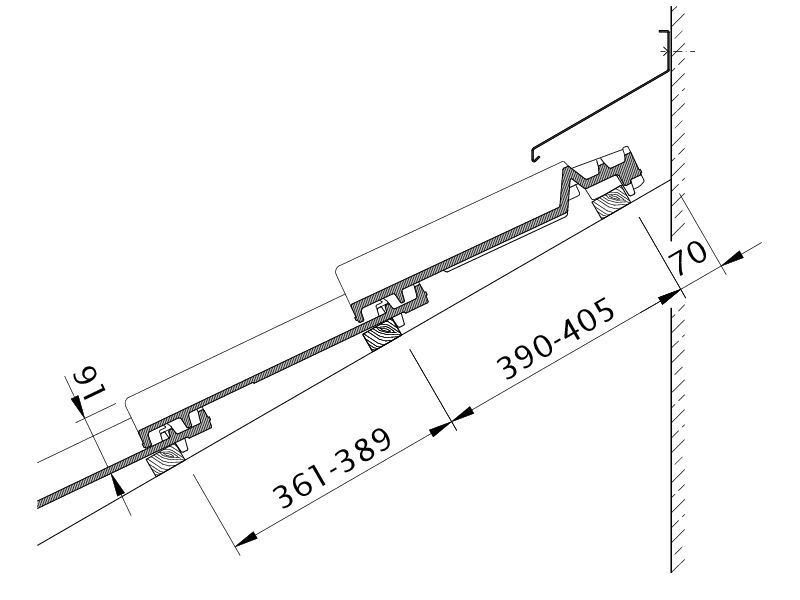

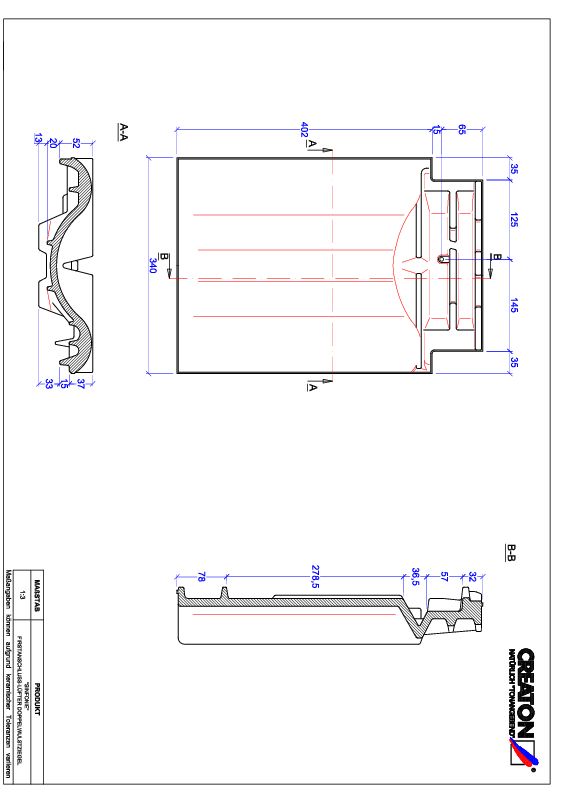

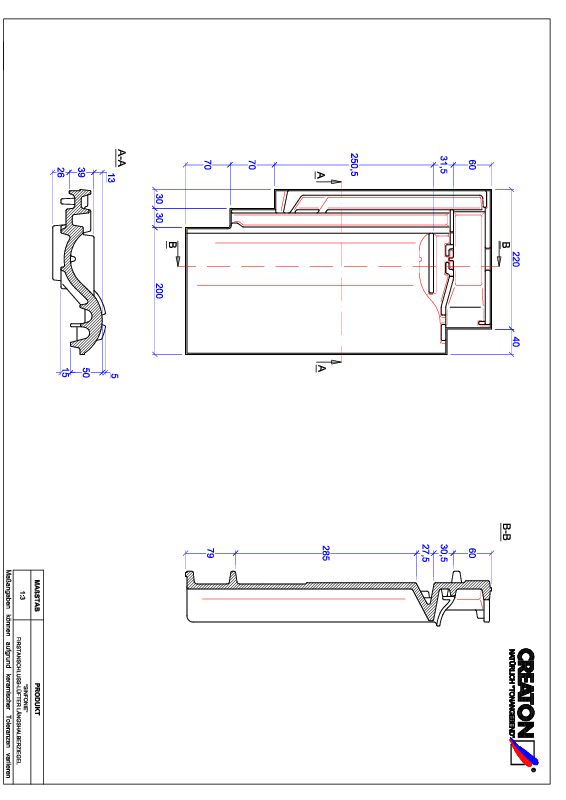

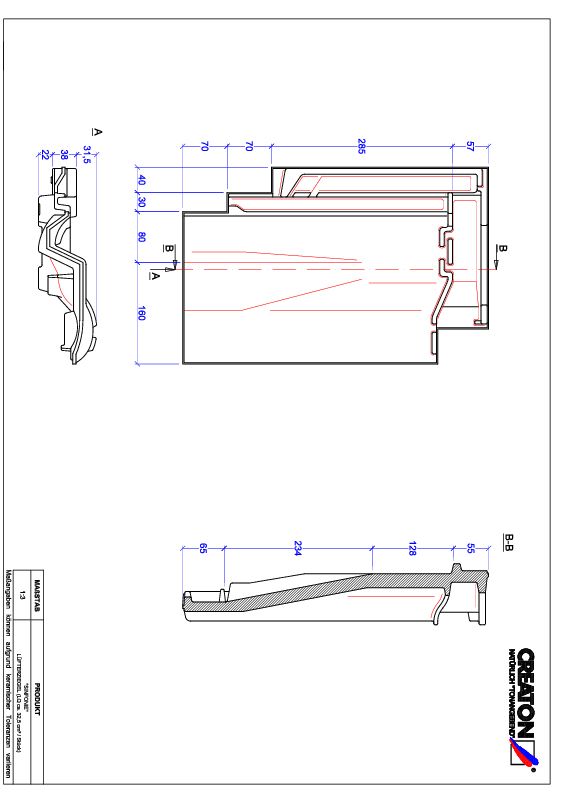

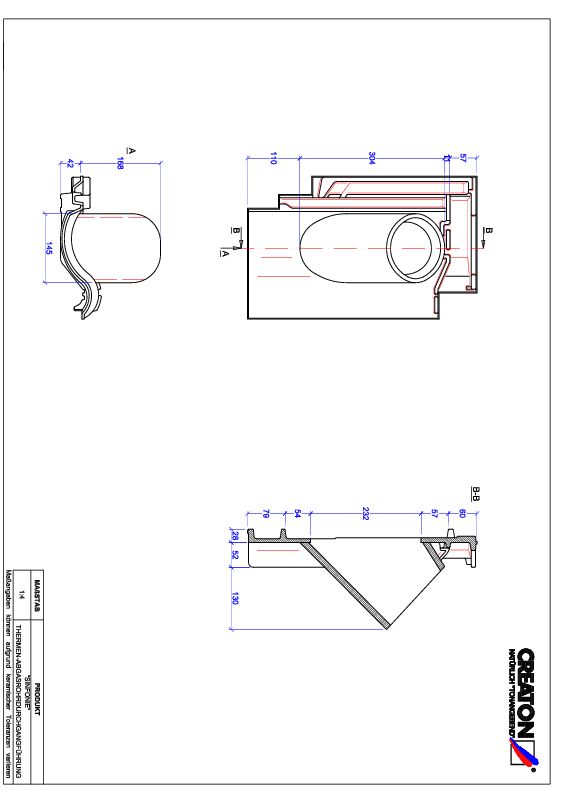

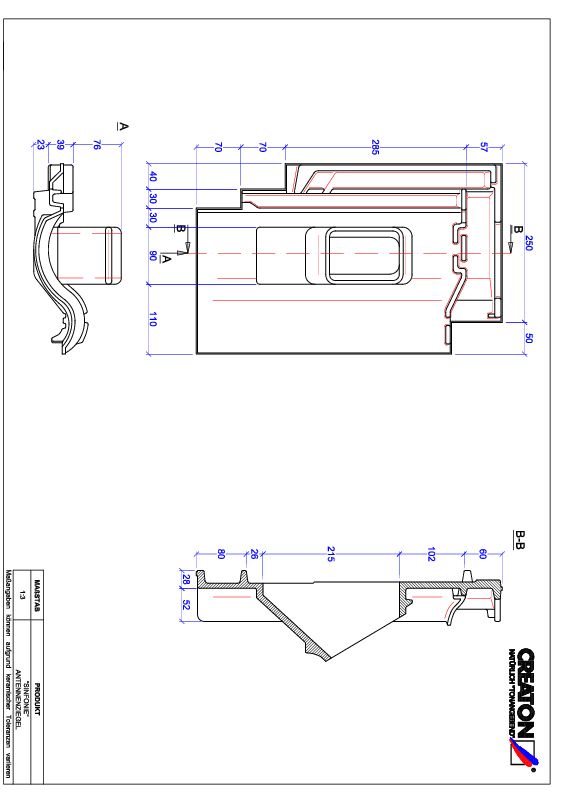

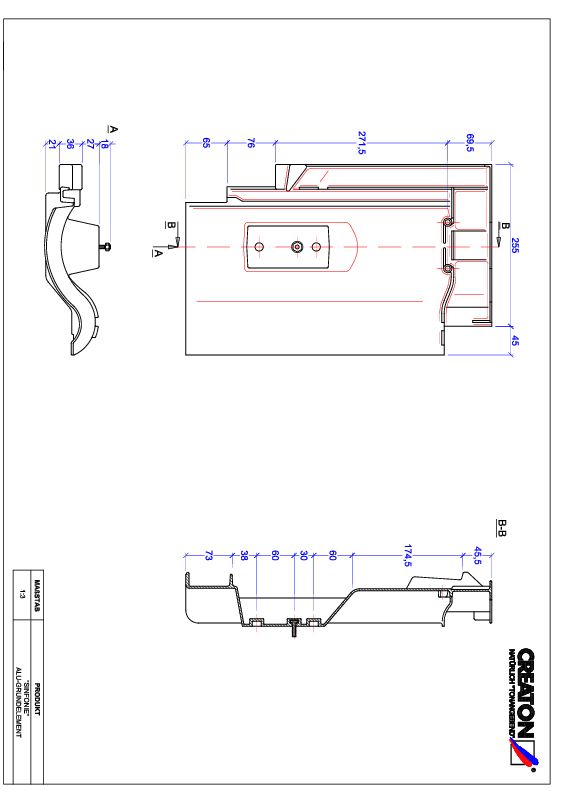

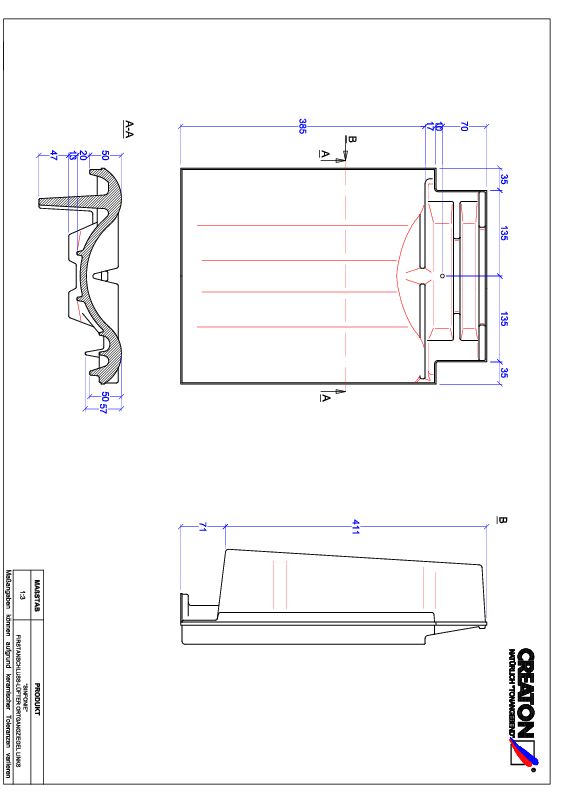

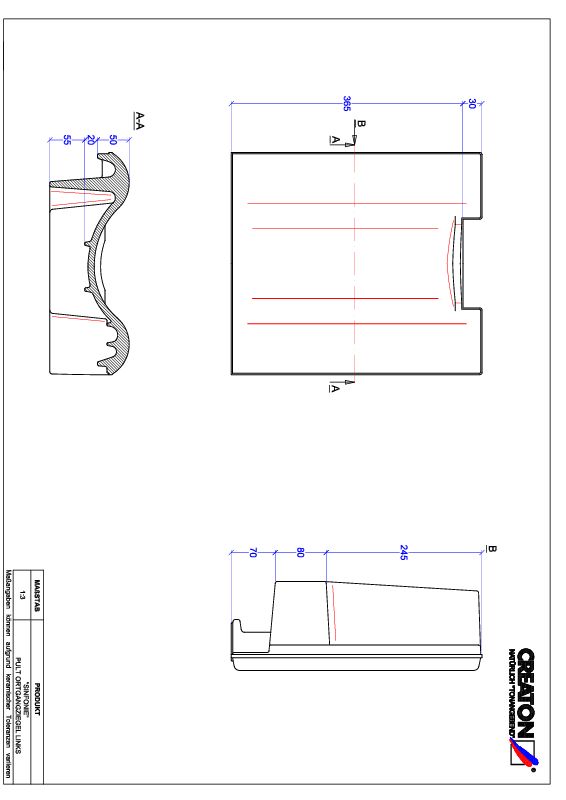

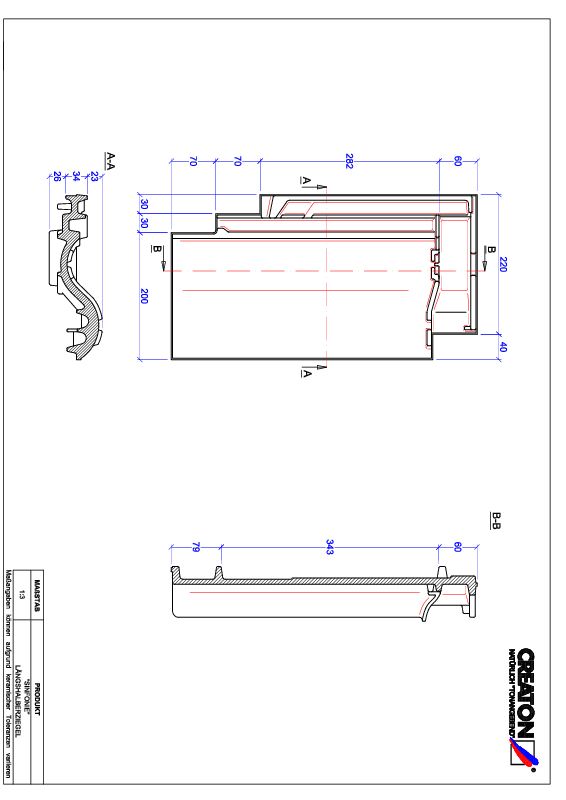

  • Die dargestellten technischen Zeichnungen sind nur ein Konstruktionsbeispiel.
  • Laut dem Regelwerk des ZVDH soll bei Ortgangziegeln der Abstand zwischen Innenkante Ortganglappen und Außenkante Giebelwand bzw. Außenkante Bekleidung mindestens 1 cm betragen.
  • Bei den Vorgaben zu den Ausführungen des Unterdaches handelt es sich um CREATON Herstellerangaben, die von den Vorgaben nationaler Regelwerke (wie bspw. ZVDH, ÖNORM oder SIA-Normen) abweichen. Daher empfehlen wir Ihnen eine Abstimmung und schriftliche Einzelvereinbarung zwischen Ihnen als ausführendem Dachhandwerker und dem Endkunden bzw. Eigentümer der Immobilie. Diese dient der vertraglichen Absicherung beider Parteien, ergänzend zur Leistungsvereinbarung. Eine Vorlage einer solchen Einzelvereinbarungen finden Sie in den CREATON Musterschreiben zu jedem Tondachziegel- und Betondachsteinmodell unter www.creaton.de, www.creaton.at, oder www.creaton.ch
  • Für die Ausführung ab 7° Dachneigung siehe Unterdachsysteme/Sonderlösung 7° Dach unter: www.creaton.de, www.creaton.at, www.creaton.ch
  • Bitte berücksichtigen Sie das Musterschreiben für die Regeldachneigungen CREATON.

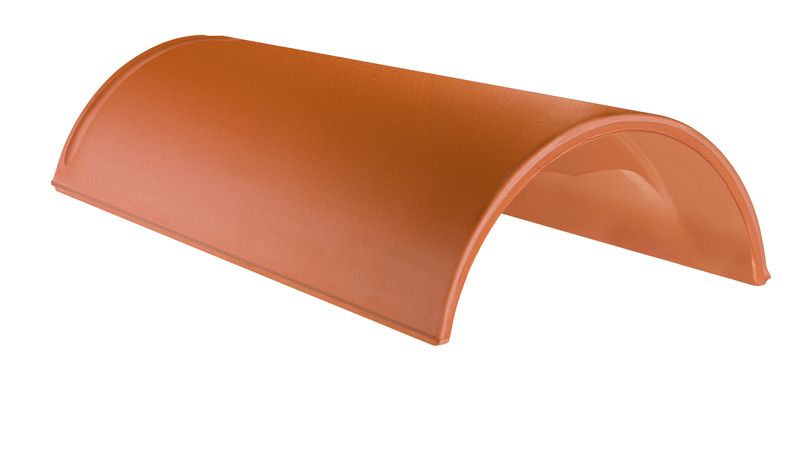

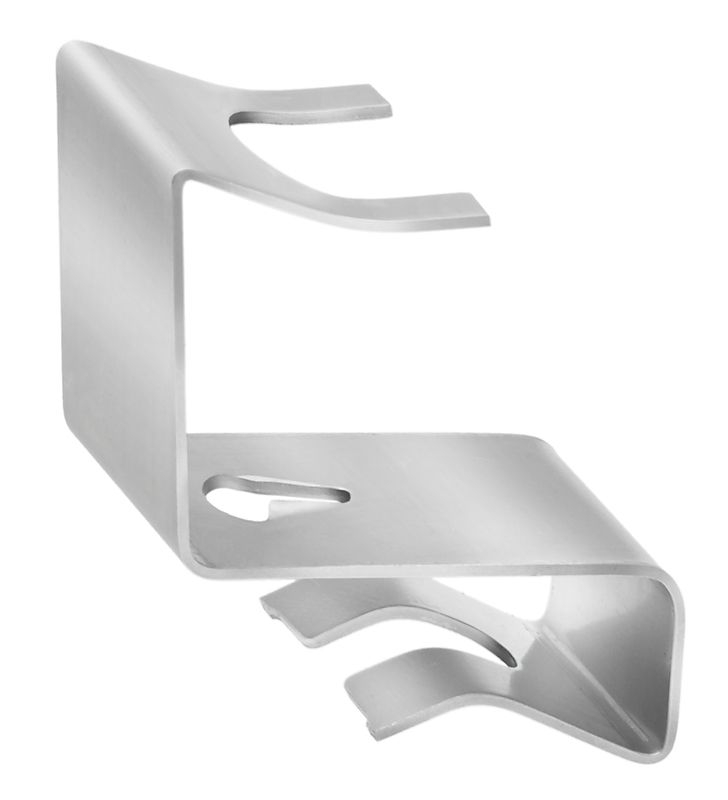

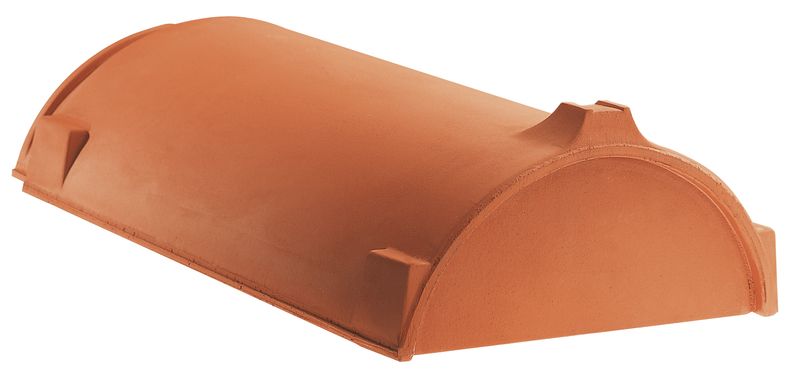

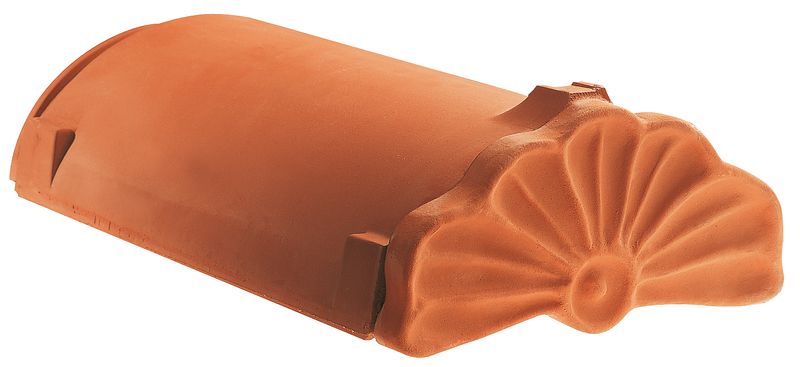

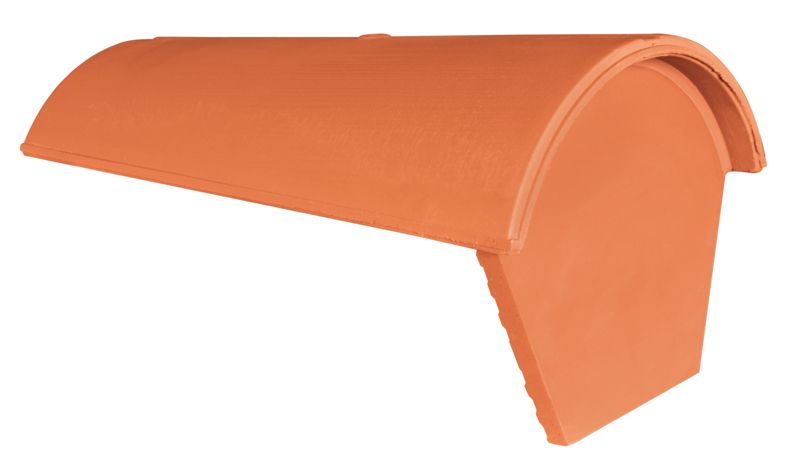

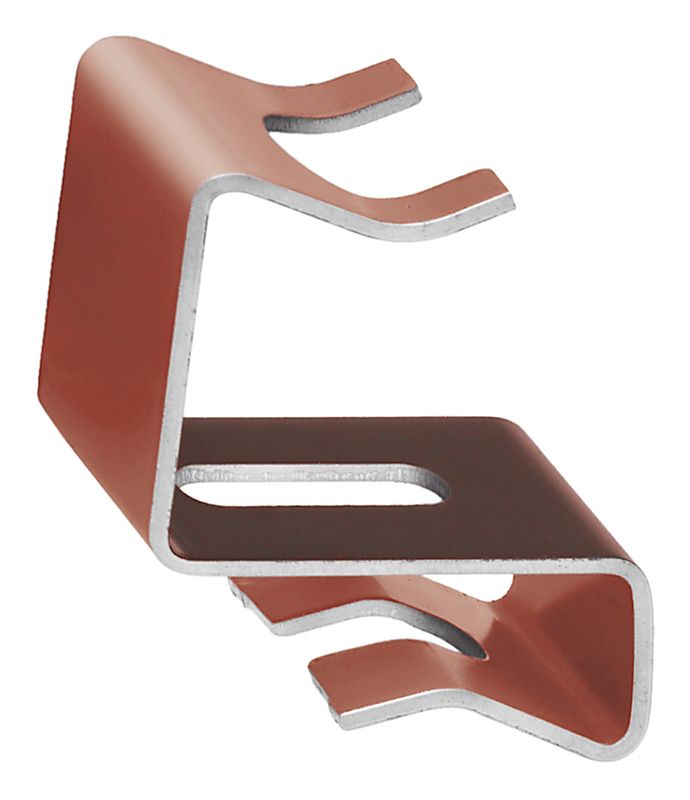

LAF-/FLA-WERTE

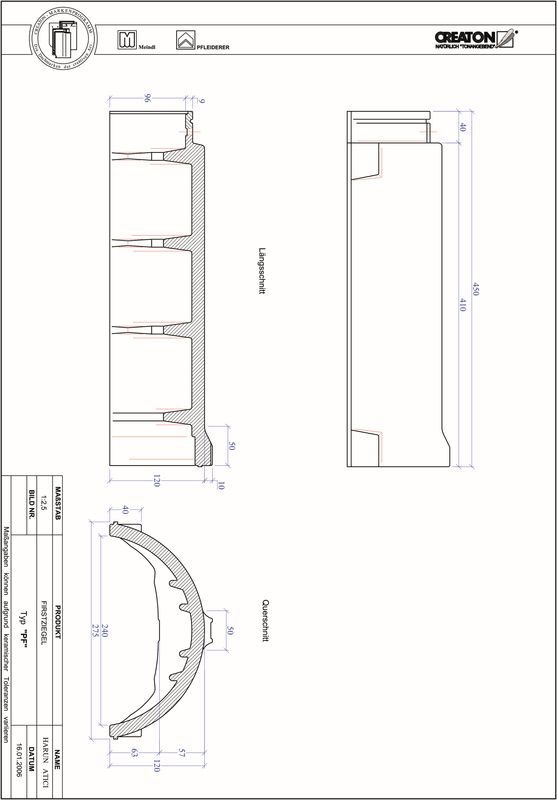

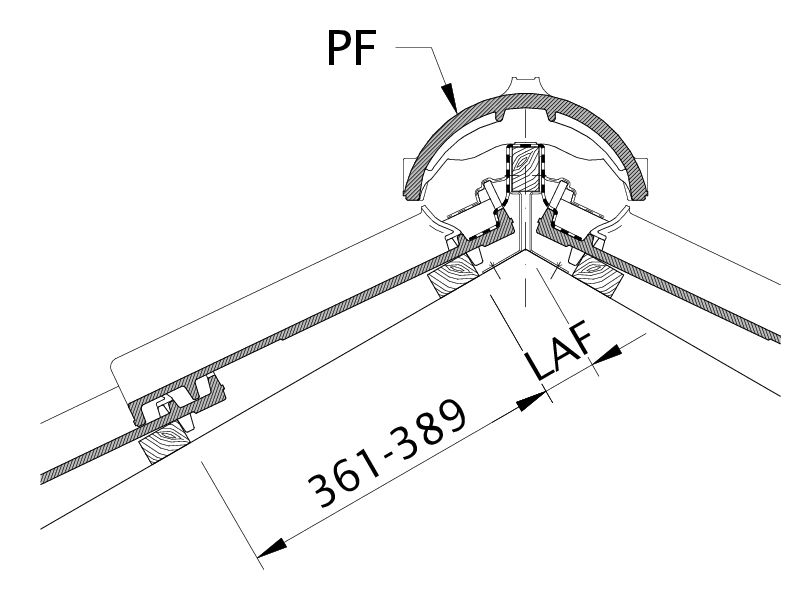

LAF-/FLA Werte in mm mit FALZ für 30x50-Lattung

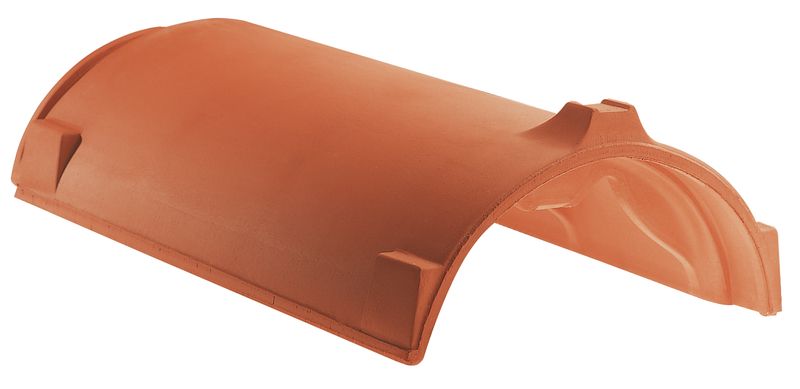

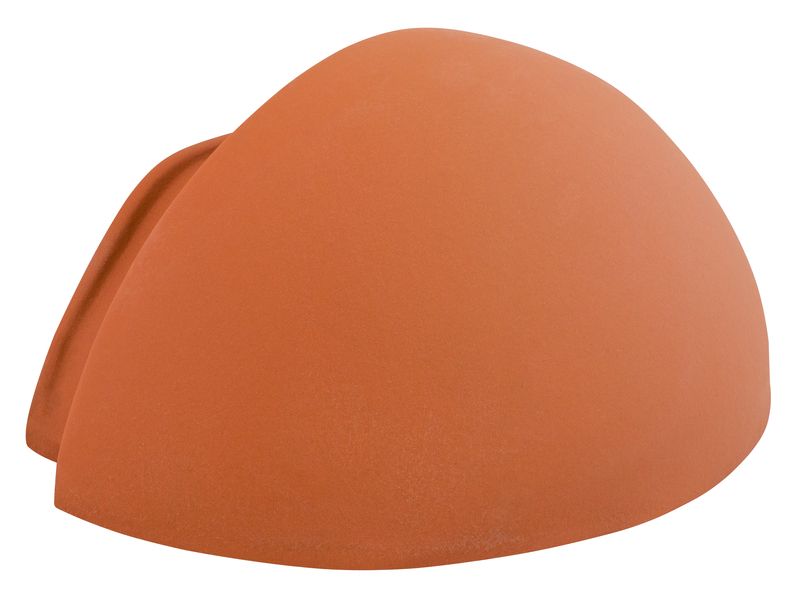

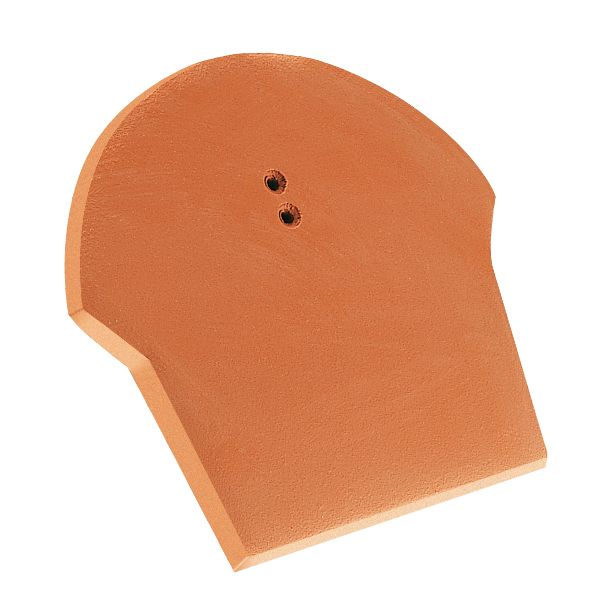

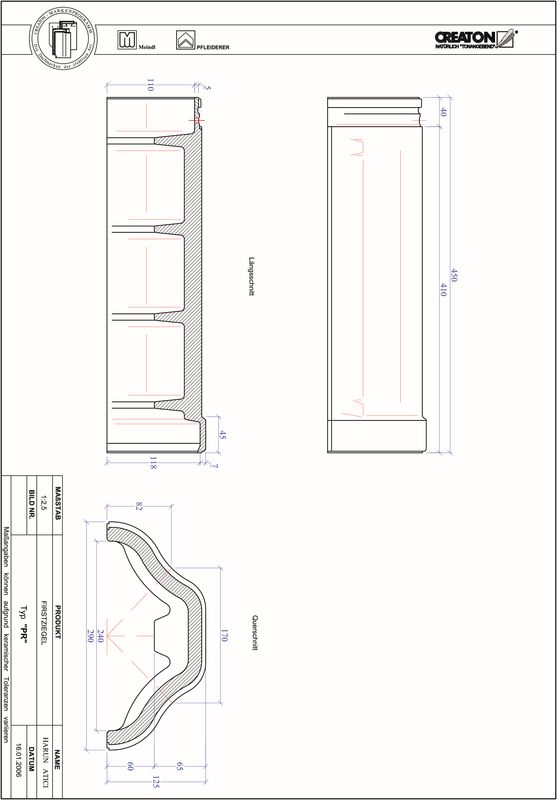

Bedarf Firstziegel (ca.)DN10°15°20°25°30°35°40°45°50°55°60°
PF 2.5 Stück/lfmLAF8080706560606050454545
PF 2.5 Stück/lfmFLA100100908075656555505040
PR 2.5 Stück/lfmLAF8080706560606050454545
PR 2.5 Stück/lfmFLA100100908075656555505040
LAF-/FLA Werte in mm mit FALZ für 40x60-Lattung
Bedarf Firstziegel (ca.)DN10°15°20°25°30°35°40°45°50°55°60°
PF 2.5 Stück/lfmLAF8080706055555540303030
PF 2.5 Stück/lfmFLA1101101009085757565606055
PR 2.5 Stück/lfmLAF8080706055555540303030
PR 2.5 Stück/lfmFLA1101101009085757565606055
LAF-/FLA Werte in mm mit FALZ für 50x50-Lattung
Bedarf Firstziegel (ca.)DN10°15°20°25°30°35°40°45°50°55°60°
PF 2.5 Stück/lfmLAF7575655550454530202015
PF 2.5 Stück/lfmFLA12012011010095909080808080
PR 2.5 Stück/lfmLAF7575655550454530202015
PR 2.5 Stück/lfmFLA12012011010095909080808080
