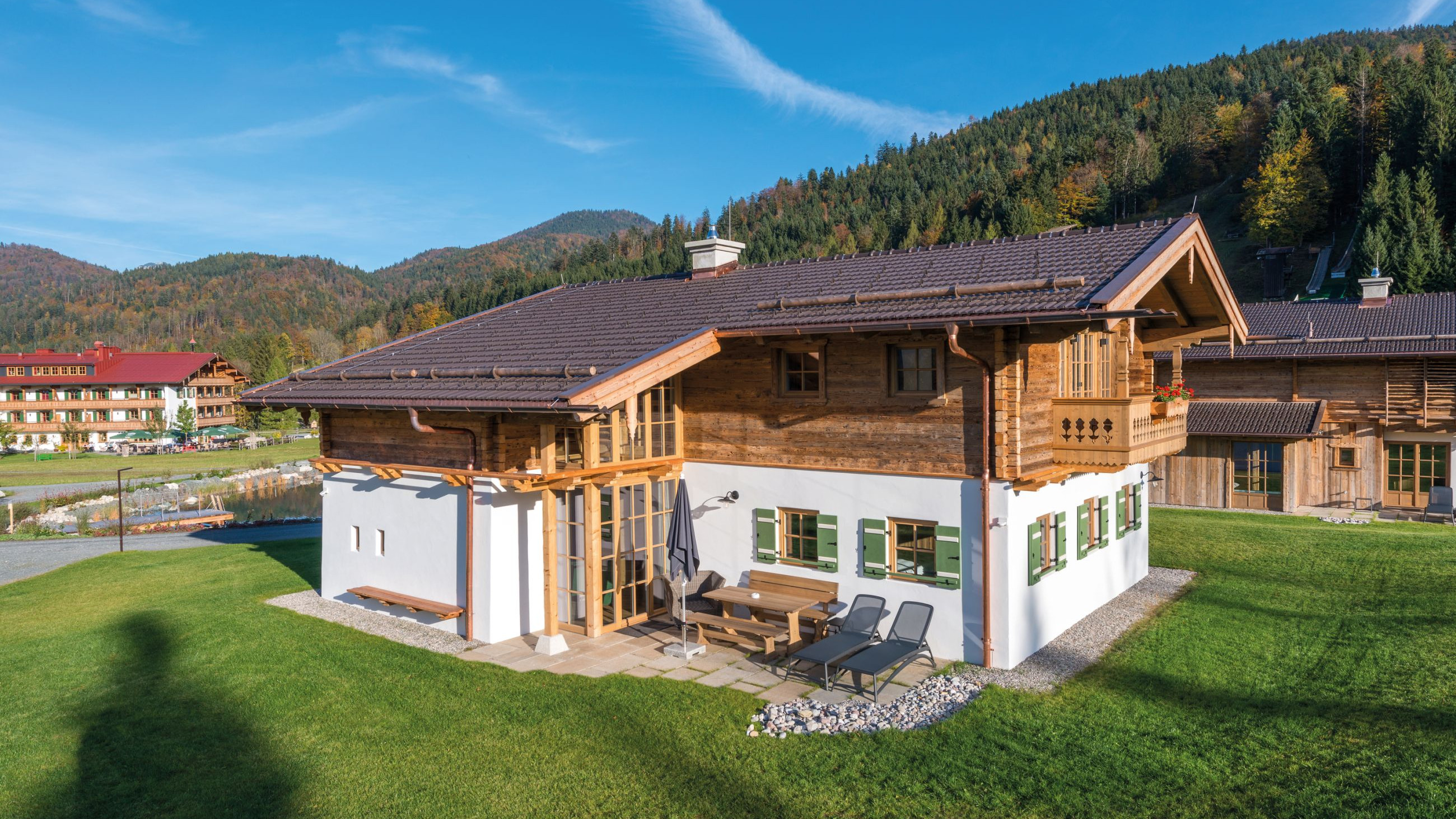

RATIO NUANCE anthrazit engobiert

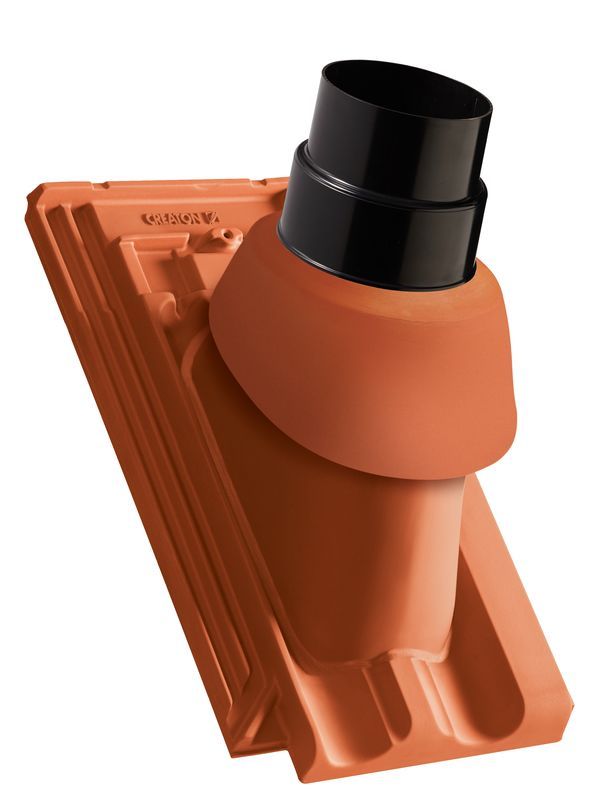

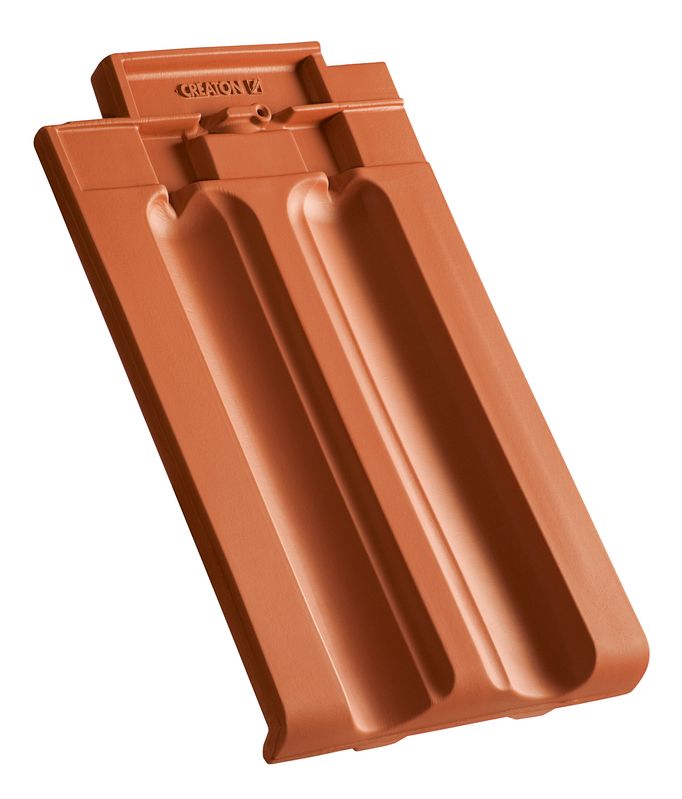

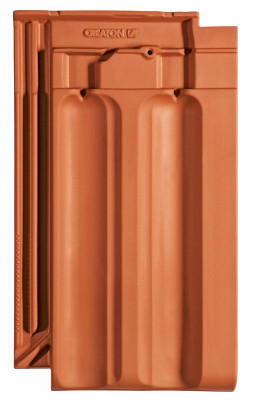

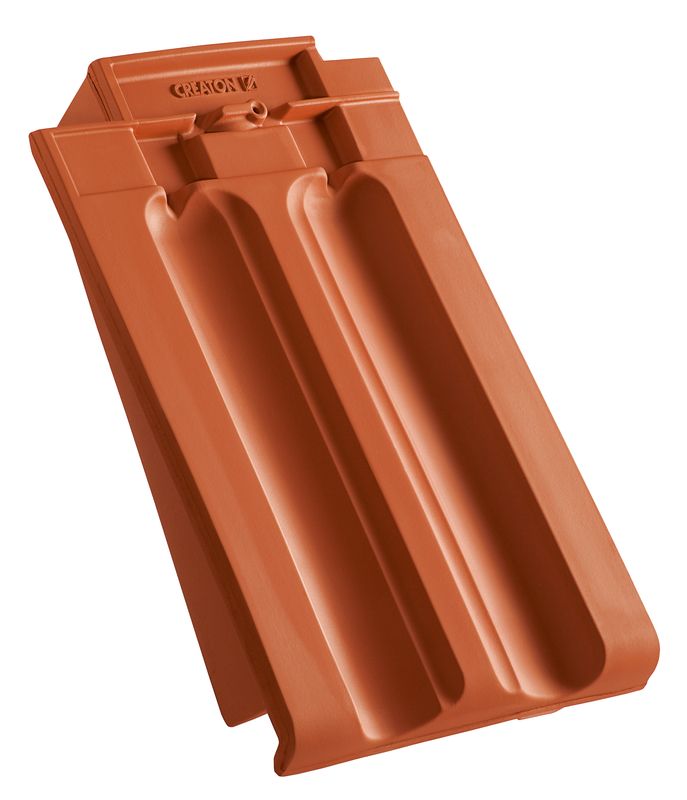

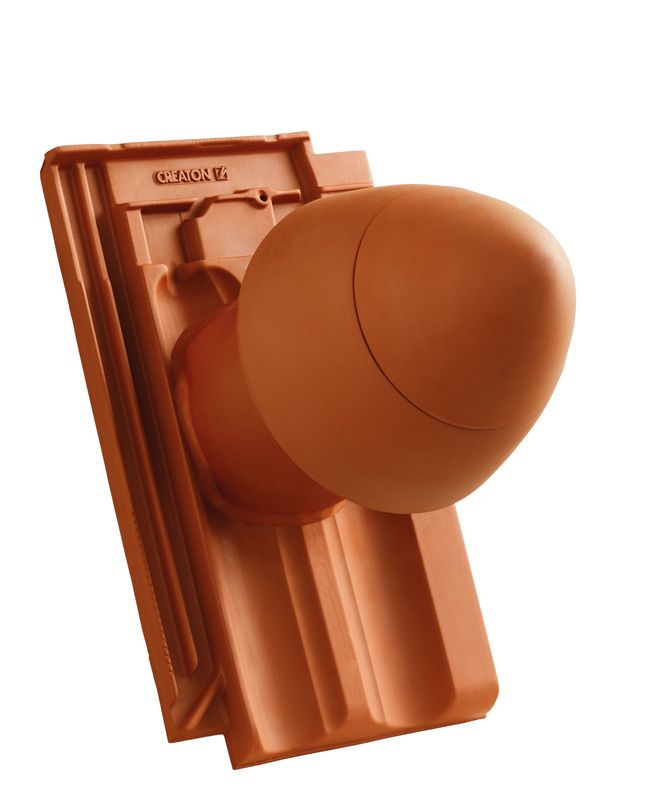

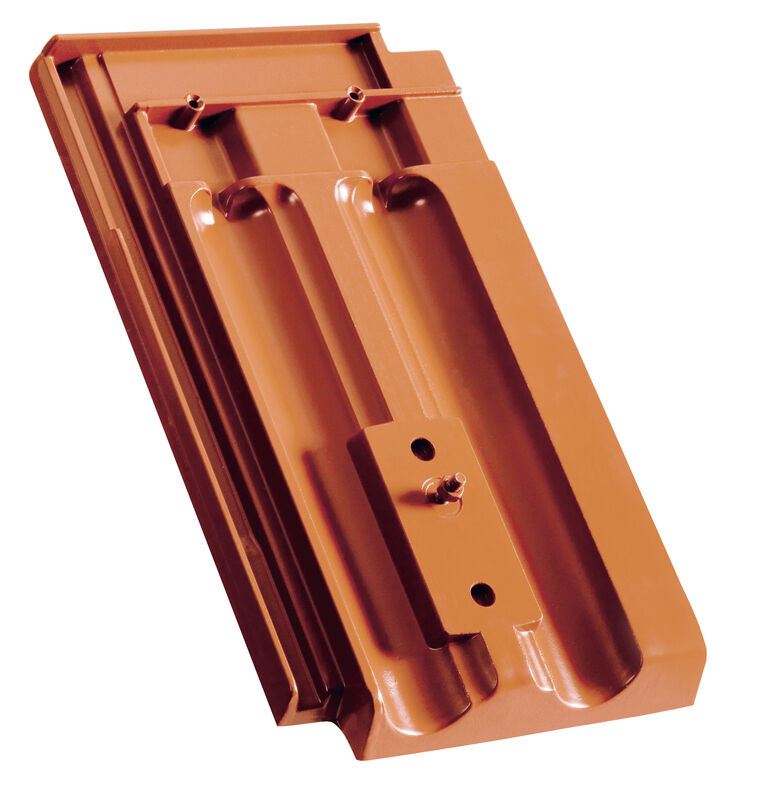

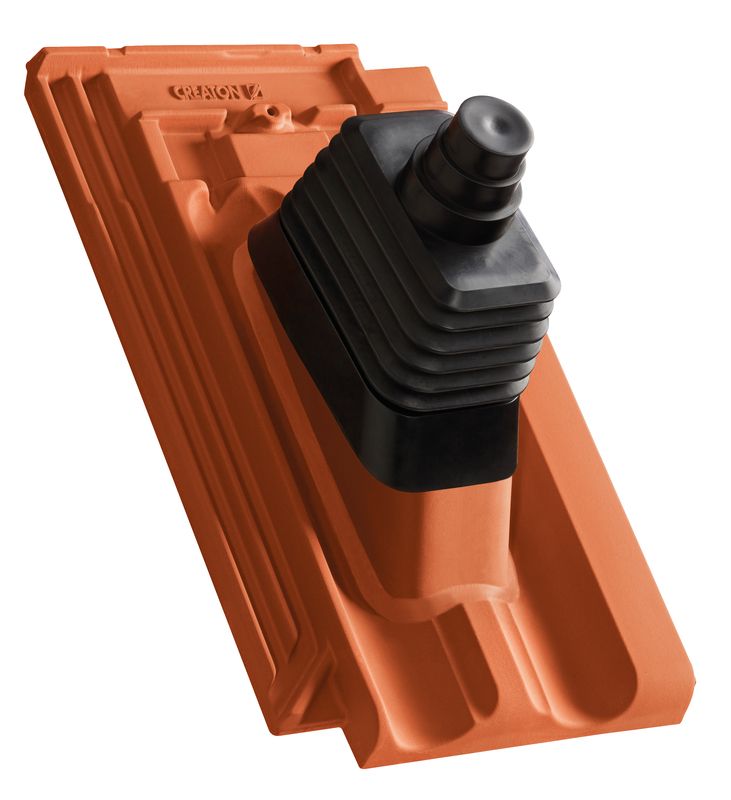

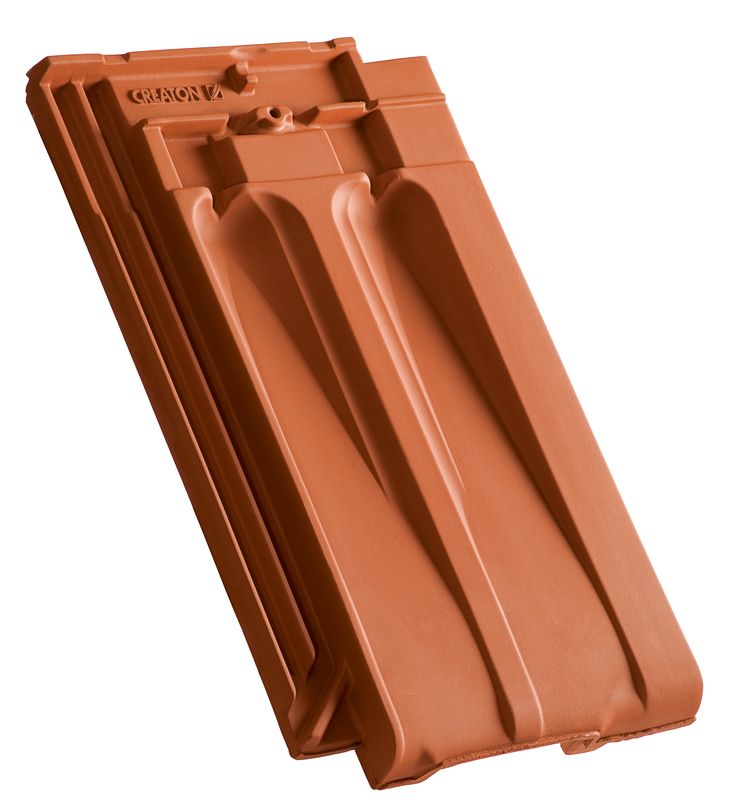

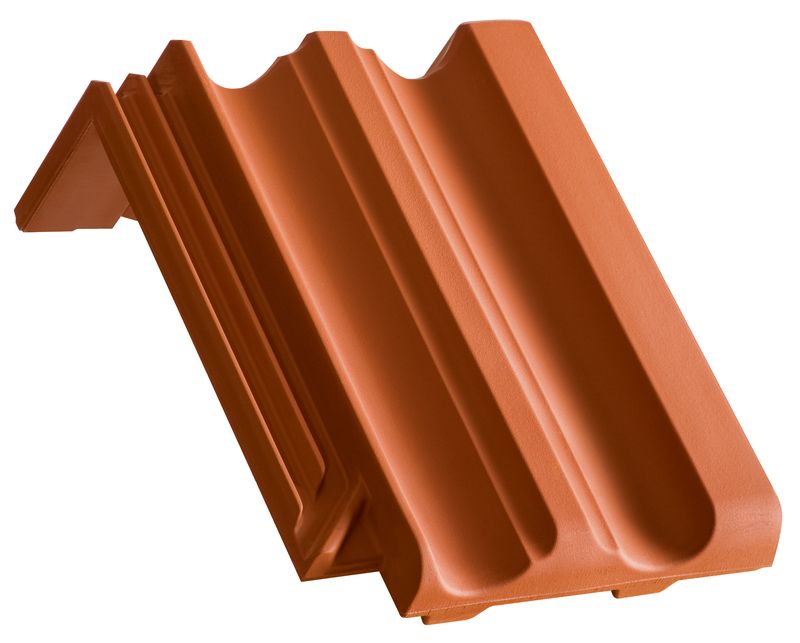

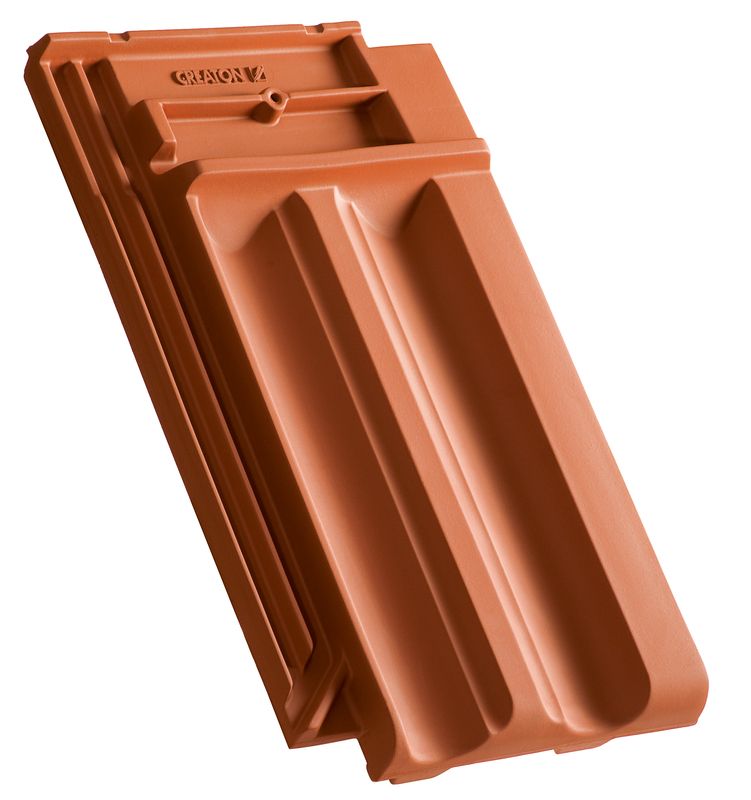

RATIO

Der wirtschaftliche Großfalzziegel.

  • Durch das Großformat von 265 x 446 mm wird eine hohe Wirtschaftlichkeit erreicht
  • Flexible Decklänge für schnelles Arbeiten dank einem Verschiebebereich von 24 mm
  • 5 mm Verschiebespiel schaffen genügend Flexibilität auch in der Breite
  • Umfangreiche Farbpalette: 11 Farben in vier Oberflächenvariationen
  • Harmonische Formgebung in Anlehnung an das Traditionsmodell Z1 aus dem Hause Ludowici
  • Die seitlich angebrachte Wasserweiche entlastet die Seitenverfalzung und sorgt für eine optimale Wasserführung

Hinweis: Bei diesem Modell erfolgte eine Farbumstellung beim Farbton NUANCE kupferrot. Weitere Infos finden sie hier: Sortimentsinfos

Um generell in den wichtigsten Kernprodukten eine möglichst hohe Verfügbarkeit für Sie sicherzustellen, haben wir den Entschluss gefasst, zumindest temporär auf die Produktion von vereinzelten Farb- und Modellkombinationen zu verzichten. Beim Modell RATIO sind die Farben Nuance dunkelbraun engobiert, Finesse kastanie glasiert, Finesse rot glasiert und NOBLESSE antik geflammt glasiert b.a.w. nicht verfügbar.

naturrot
naturrot
NUANCE rot engobiert
NUANCE rot engobiert
NUANCE kupferrot engobiert
NUANCE kupferrot engobiert
NUANCE weinrot engobiert
NUANCE weinrot engobiert
NUANCE altgrau / dunkelbraun engobiert
NUANCE altgrau / dunkelbraun engobiert
NUANCE anthrazit engobiert
NUANCE anthrazit engobiert
FINESSE rot glasiert
FINESSE rot glasiert
FINESSE weinrot glasiert
FINESSE weinrot glasiert
FINESSE kastanie glasiert
FINESSE kastanie glasiert
FINESSE schwarz glasiert
FINESSE schwarz glasiert
NOBLESSE antik geflammt glasiert
NOBLESSE antik geflammt glasiert

Technische Daten

Größe (ca.)265 x 446 mm
Deckbreite min. (ca.)221 mm
Deckbreite i.M. (ca.)223 mm
Deckbreite max. (ca.)225 mm
Decklänge min. (ca.)357 mm
Decklänge i.M. (ca.)368 mm
Decklänge max. (ca.)380 mm
Ziegelbedarf min. (ca.)11.7 Stück/m²
Ziegelbedarf i.M. (ca.)12.2 Stück/m²
Ziegelbedarf max. (ca.)12.7 Stück/m²
Gewicht je Stück (ca.)3.3 kg/Stück
Gewicht je m² (ca.)40.3 kg/m²
Gewicht je Palette (ca.)975 kg
Stück je Minipack6 Stück
Stück je Palette288 Stück

Einsatzbereiche

Zusatzmaßnahmen nach CREATON Herstellerangabe
18 °Regeldachneigung CREATON DE in Kombination mit Zusatzmaßnahmen nach Herstellerangaben
≥ 18 °Ausführung einer Unterspannung/Unterdeckung verklebt ohne Nageldichtung, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥ 16 °Ausführung einer Unterspannung/Unterdeckung verklebt ohne Nageldichtung, mögliche CREATON Produkte: DUO longlife ND extra
≥ 16 °Ausführung einer Unterspannung/Unterdeckung verklebt mit Nageldichtung, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥ 14 °Ausführung als regensicheres Unterdach, mögliche CREATON Produkte: DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥ 10 °Ausführung als wasserdichtes Unterdach, mögliche CREATON Produkte: QUATTRO longlife extra
- Ausführung als wasserdichtes Unterdach in 7° Sonderlösung verschweißt, bitte gesonderte Verlegerichtlinien beachten, mögliche CREATON Produkte: QUATTRO longlife extra

Verlegehinweise

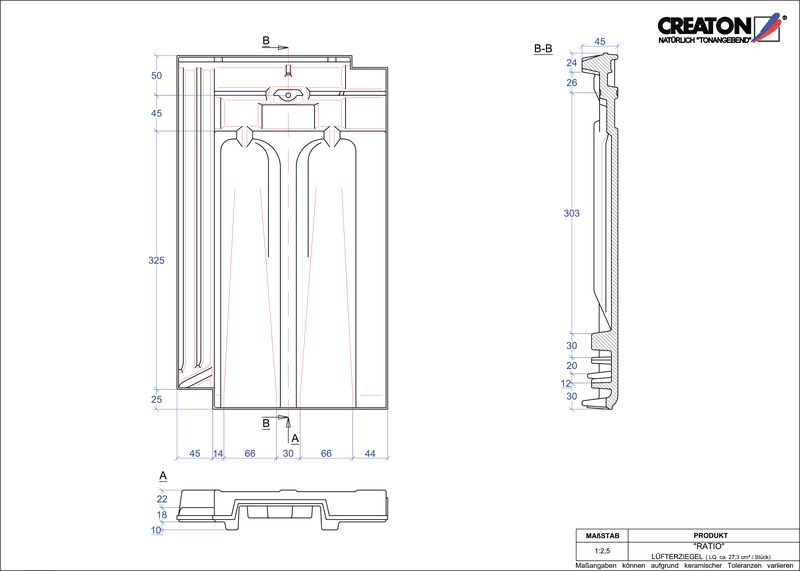

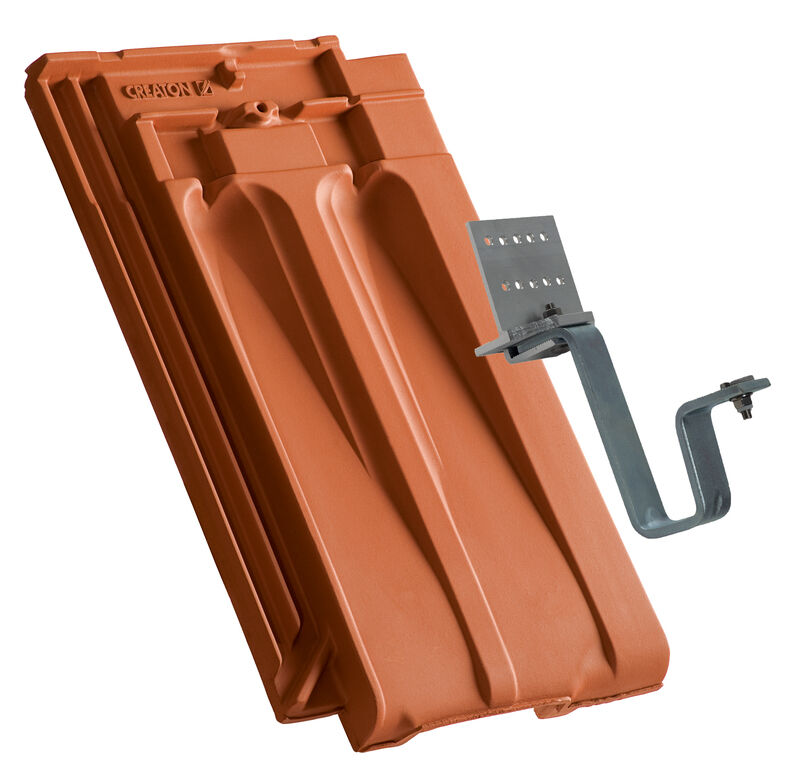

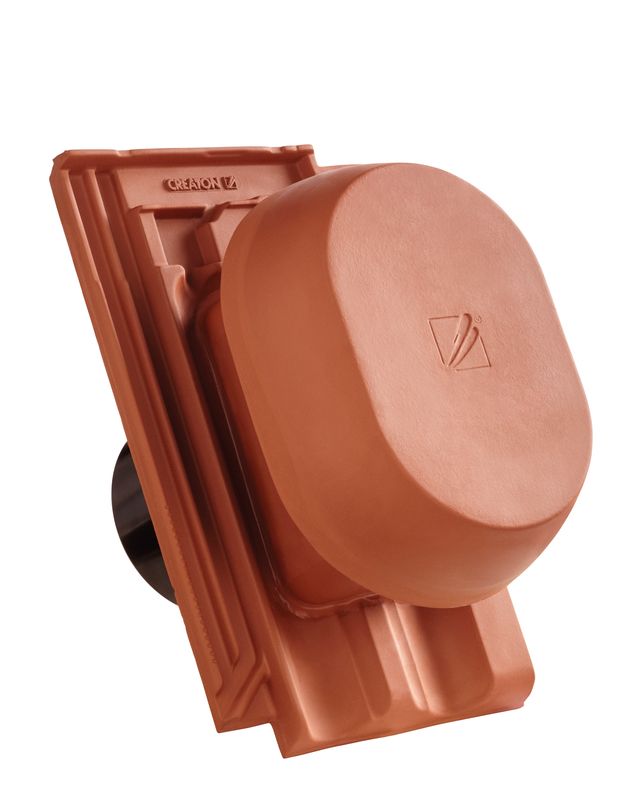

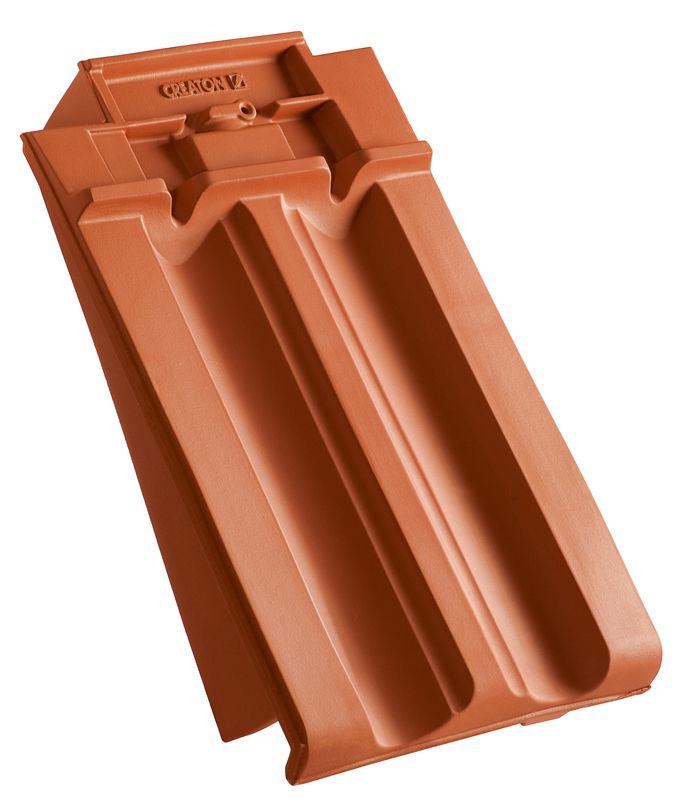

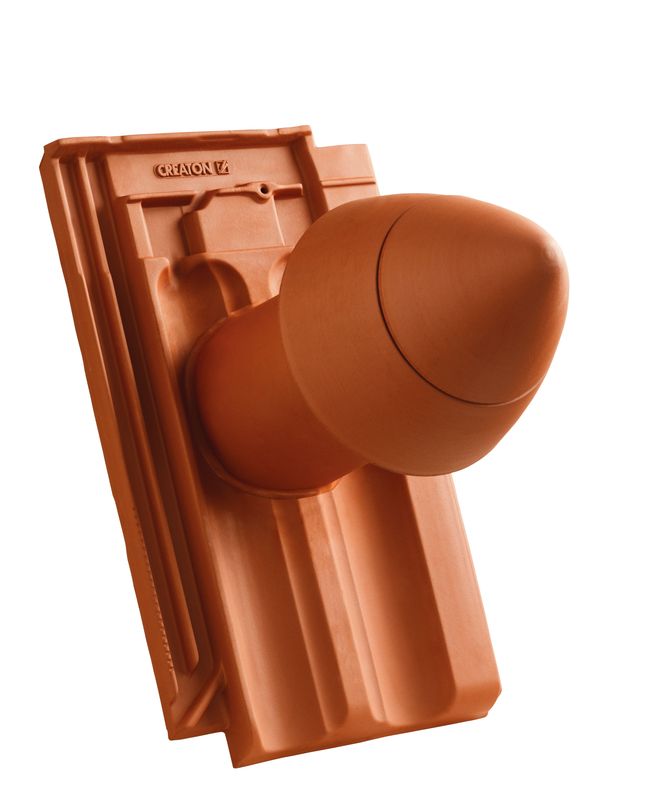

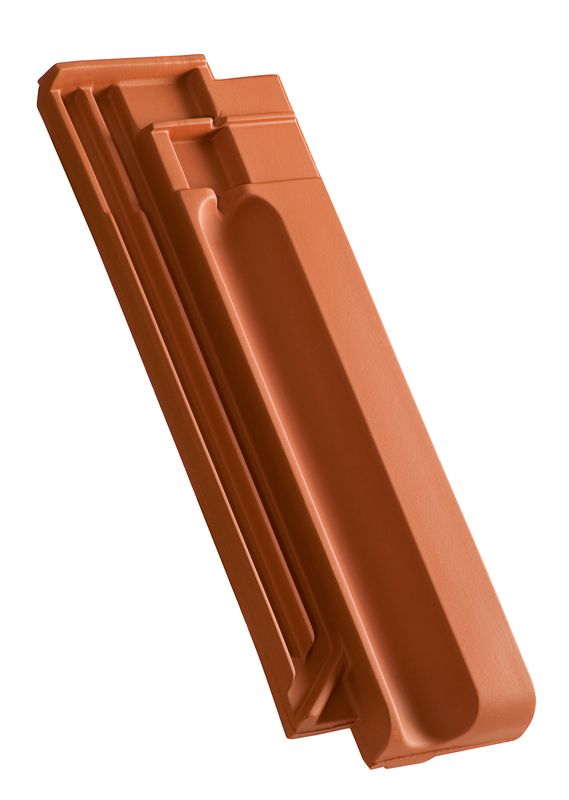

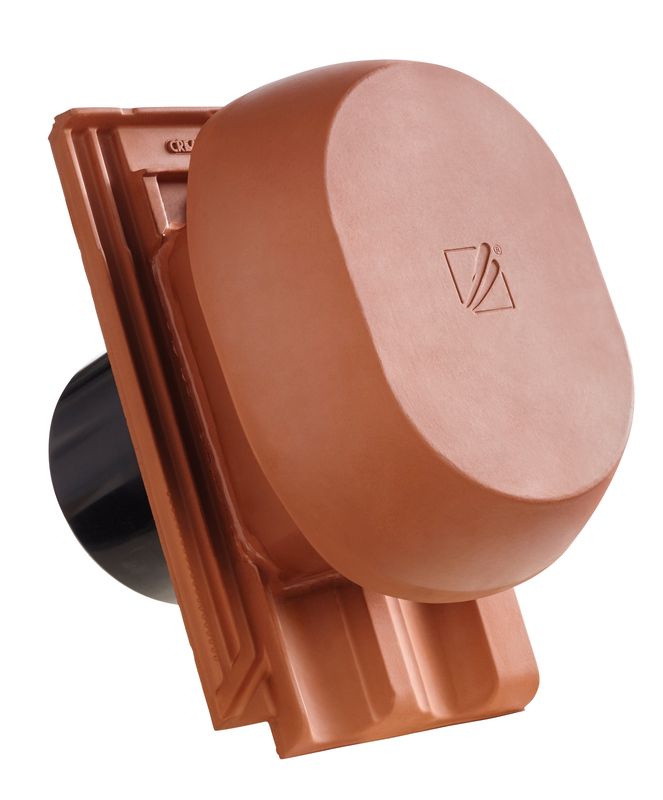

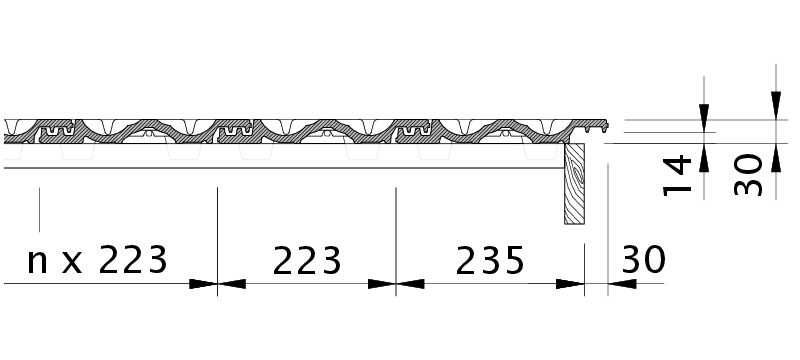

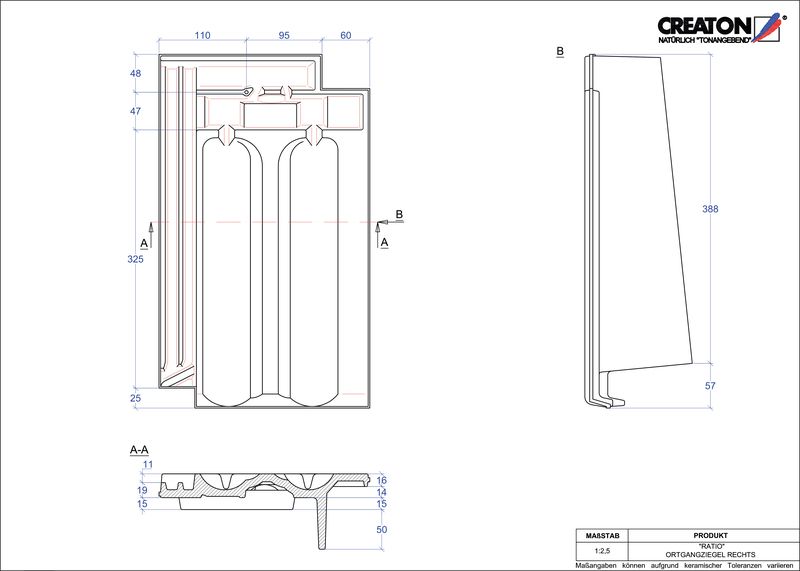

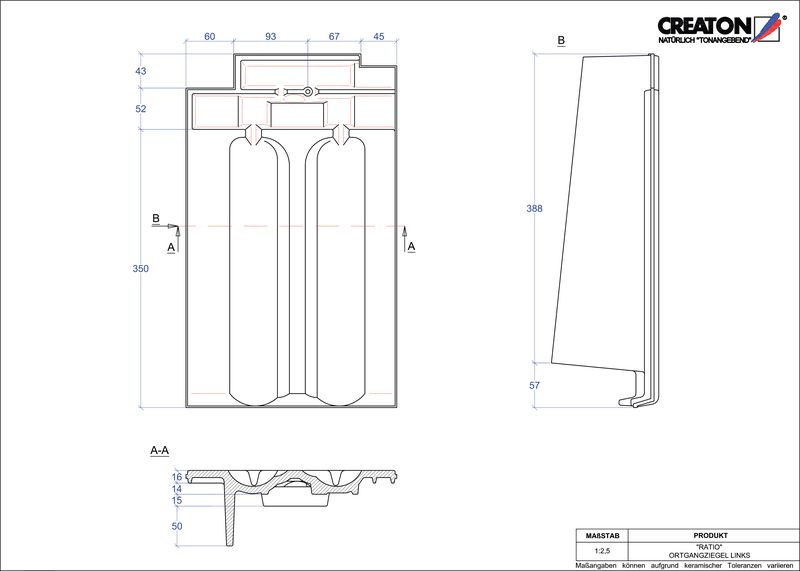

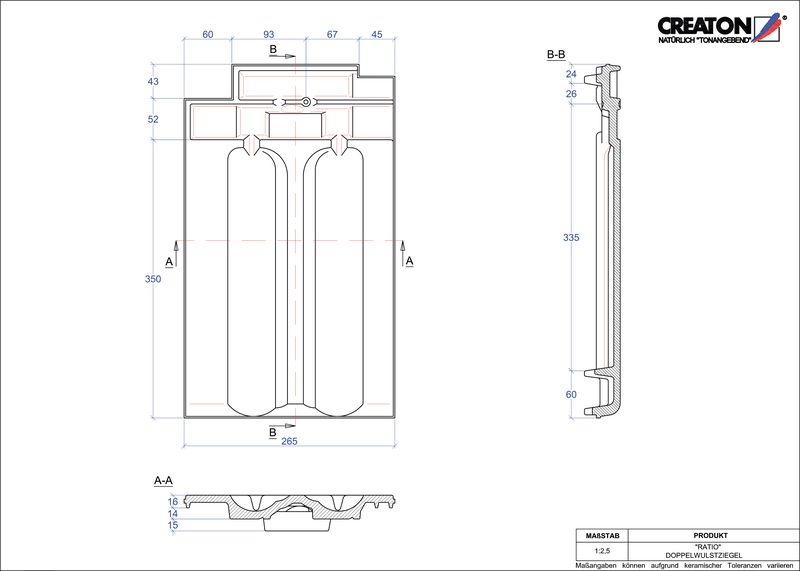

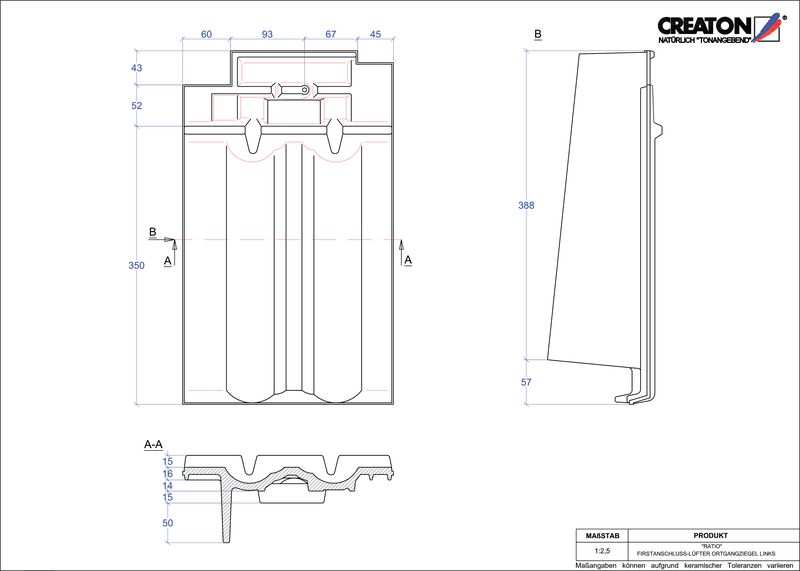

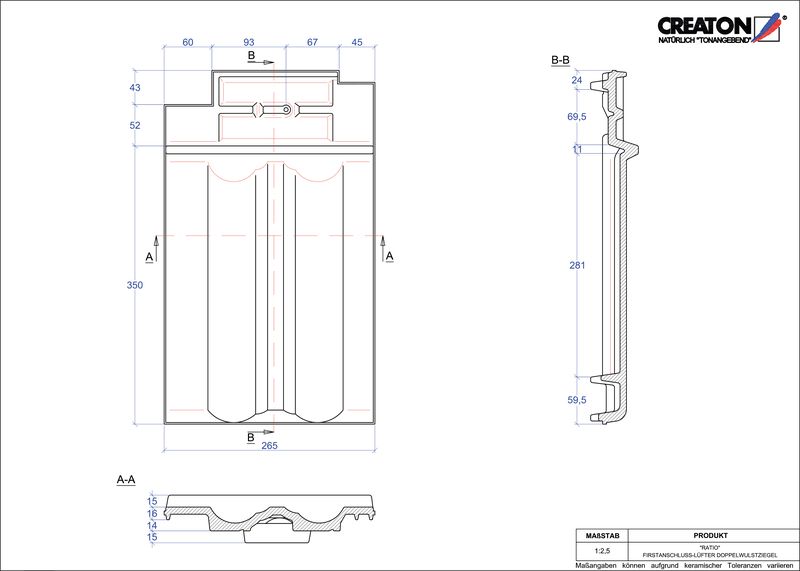

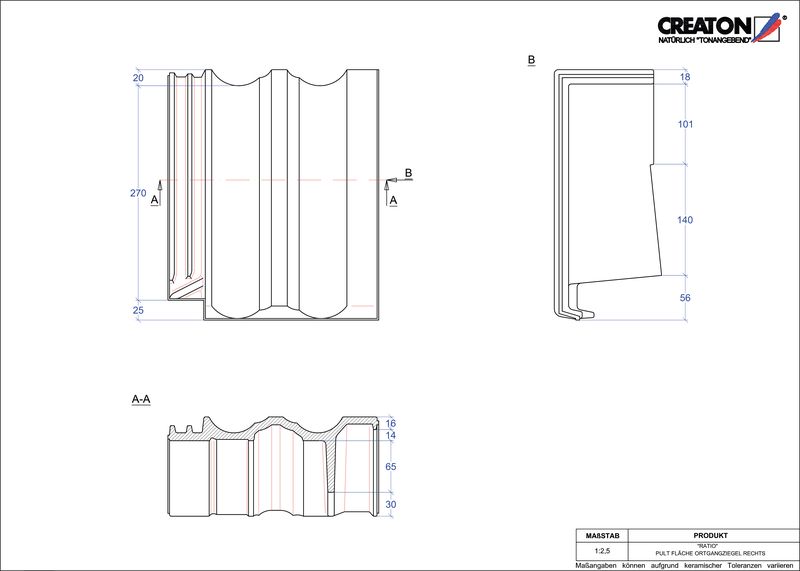

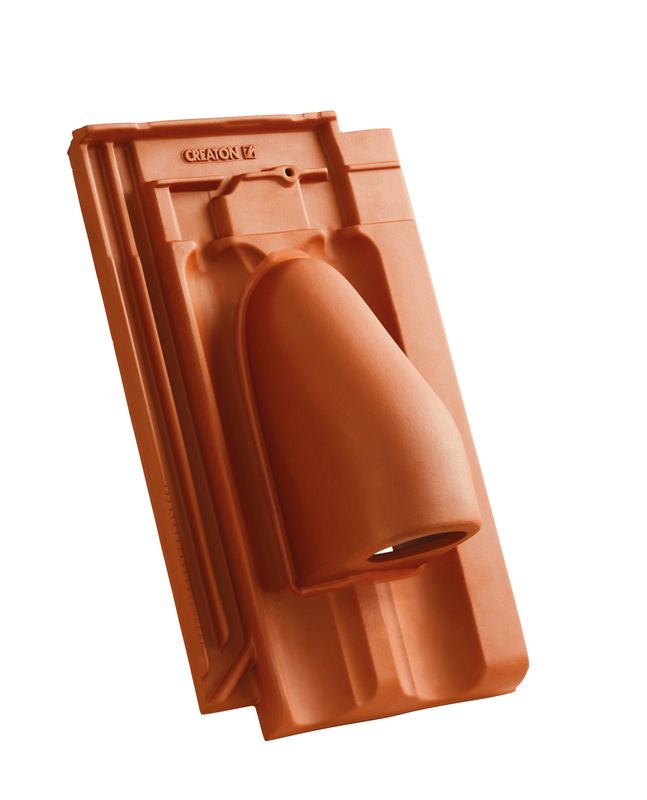

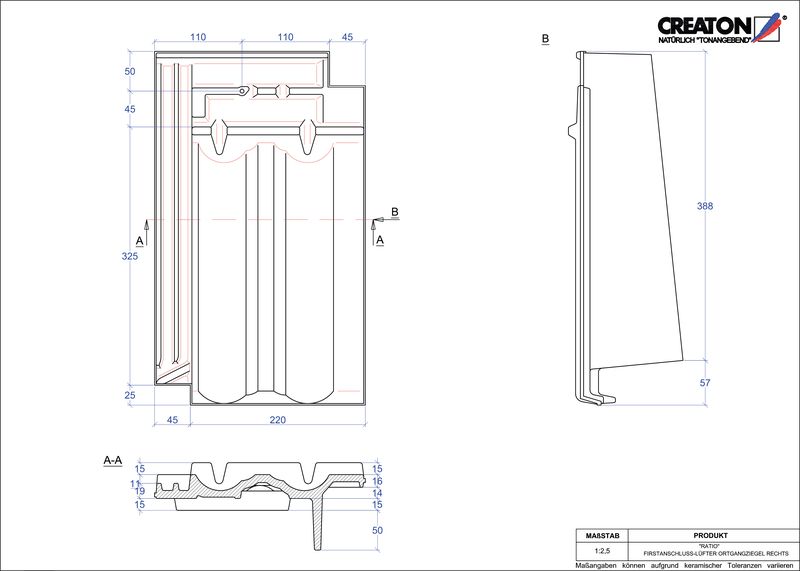

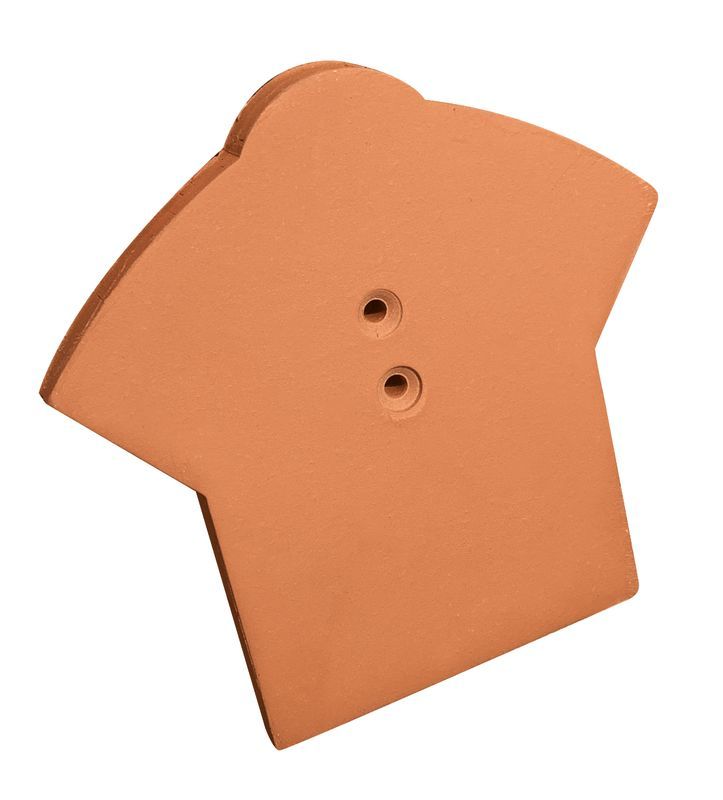

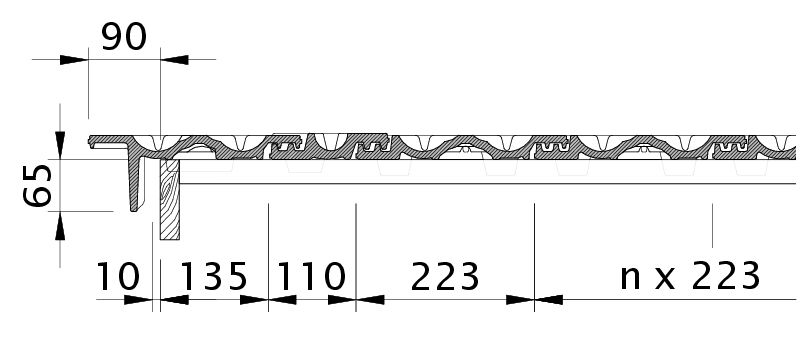

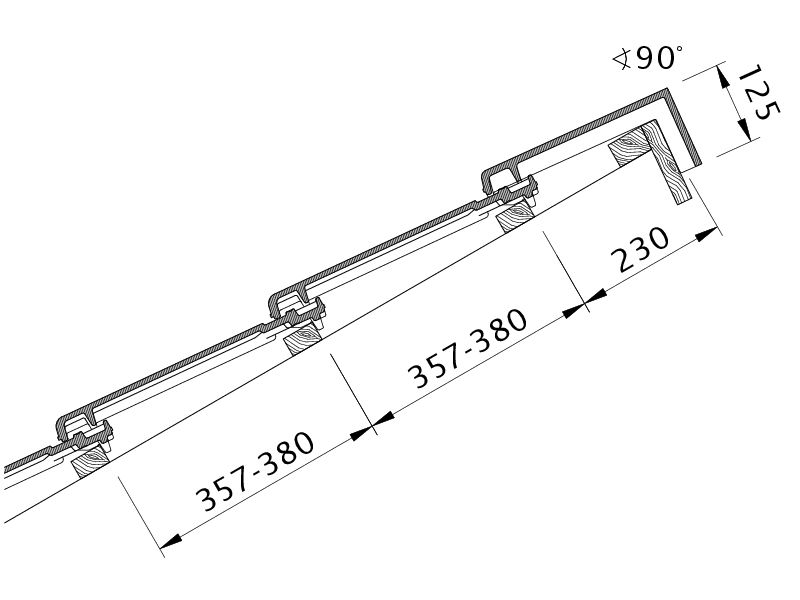

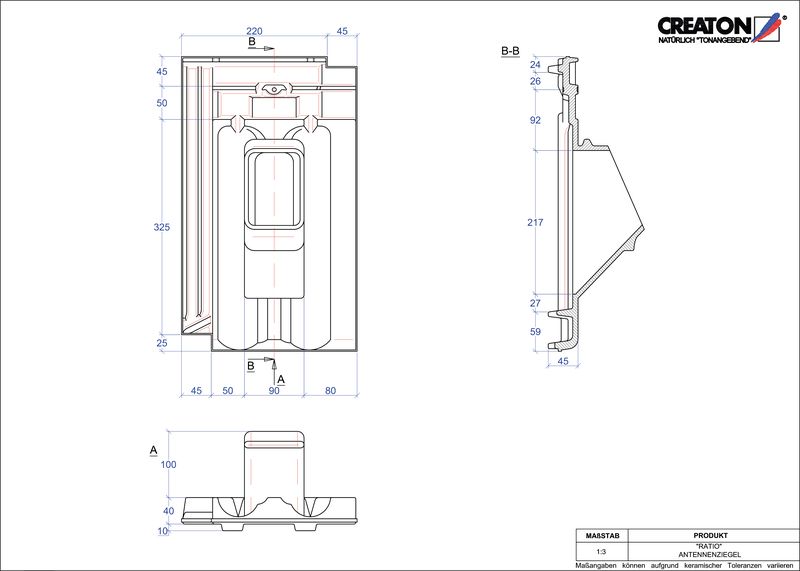

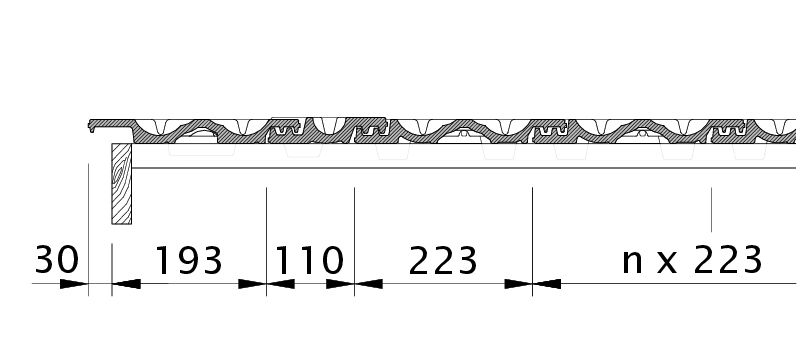

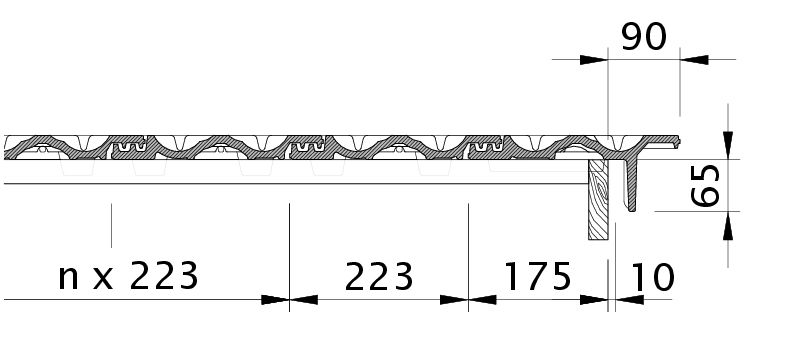

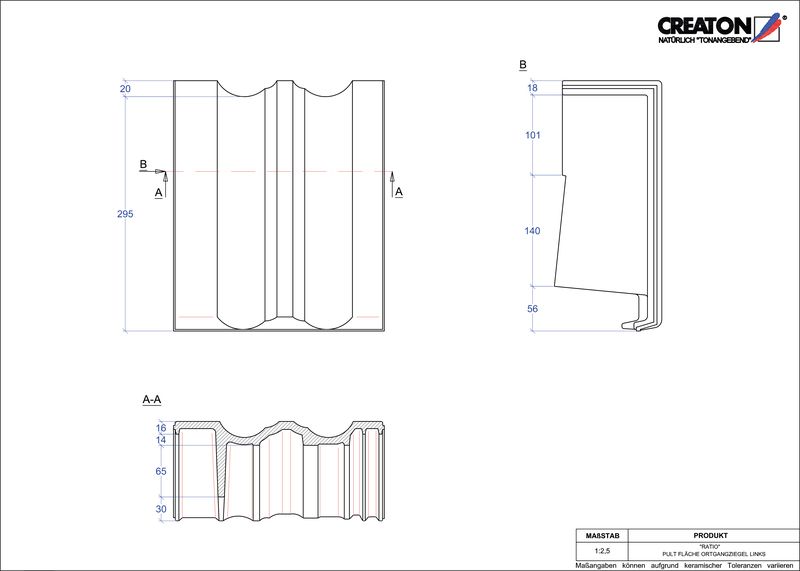

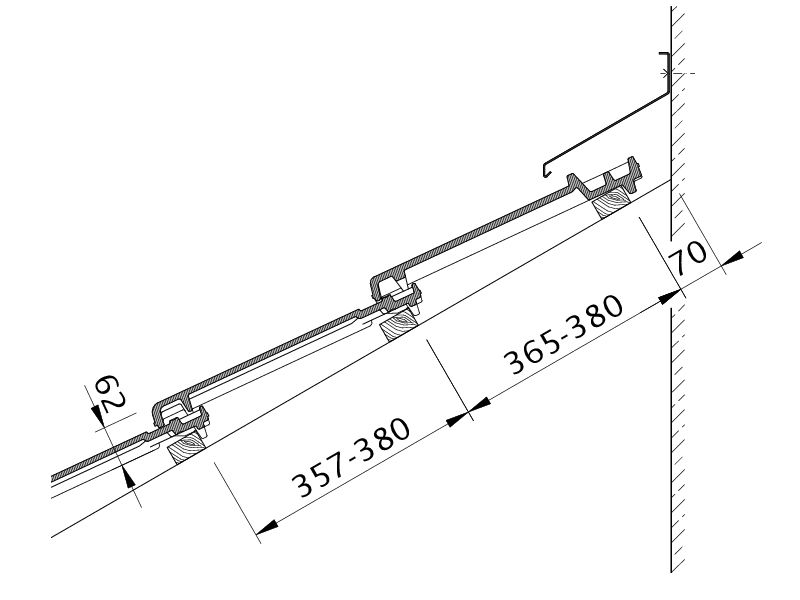

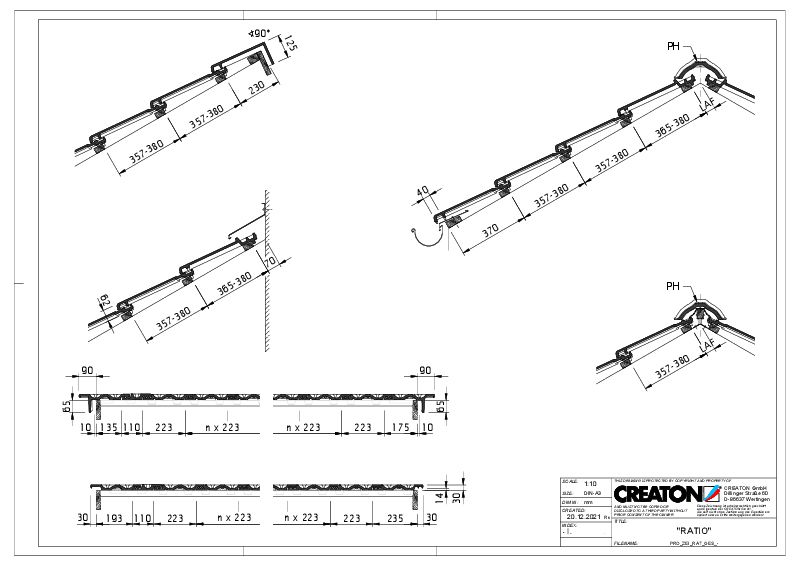

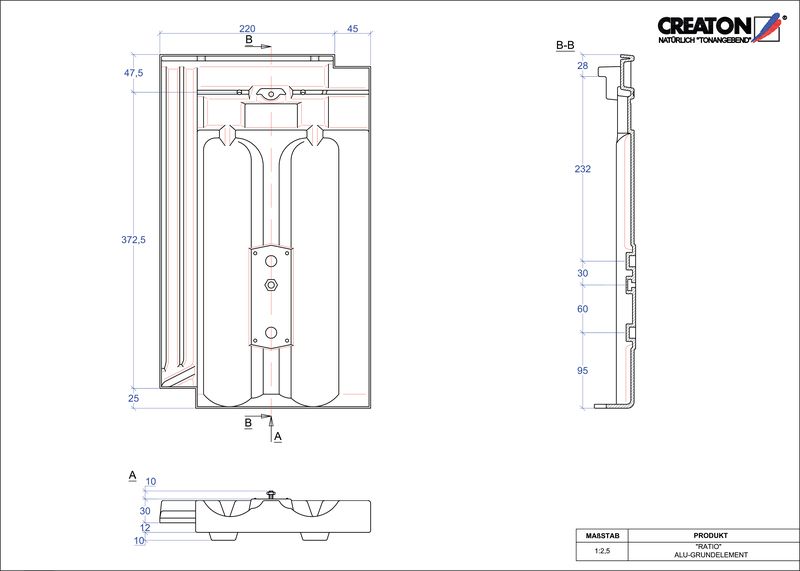

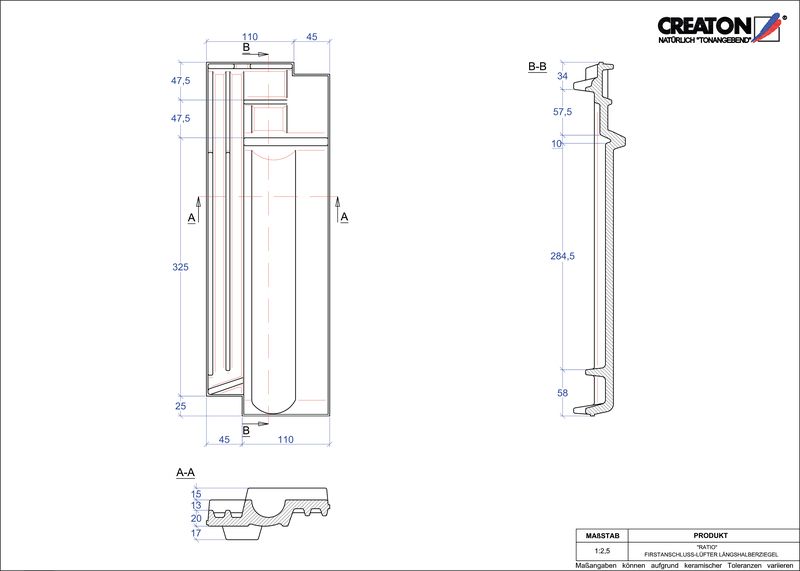

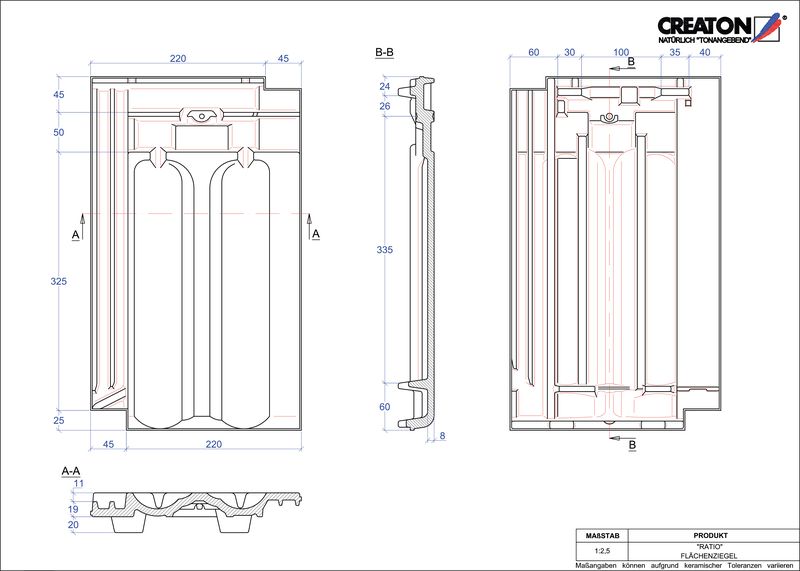

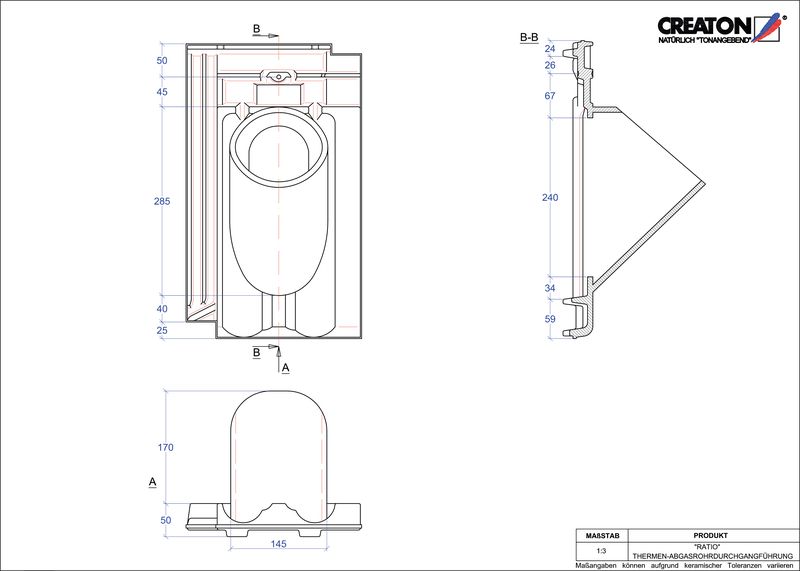

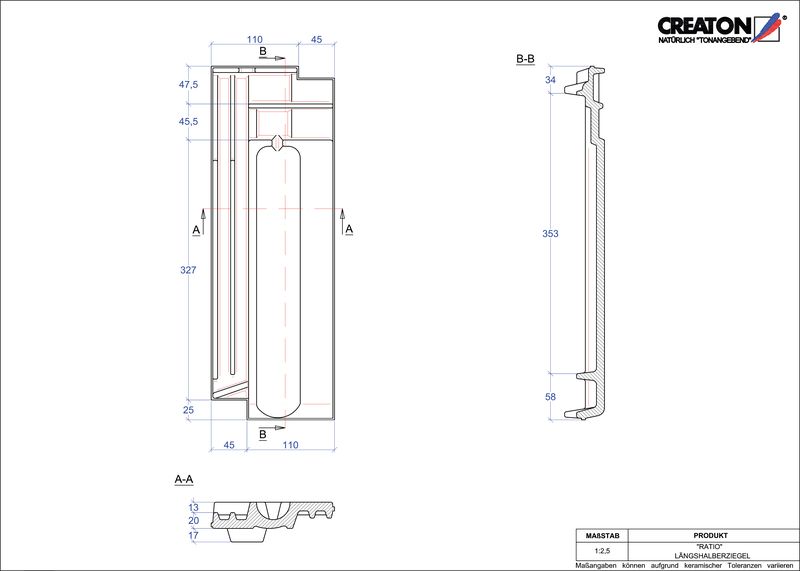

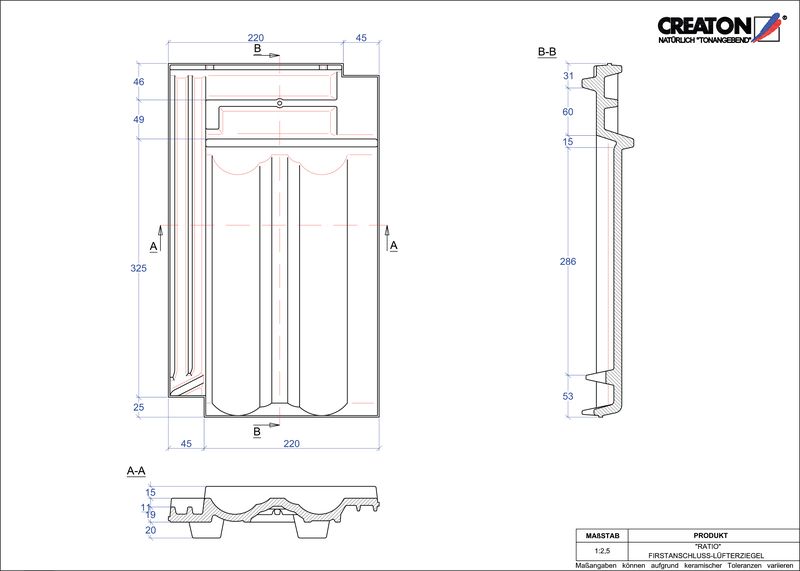

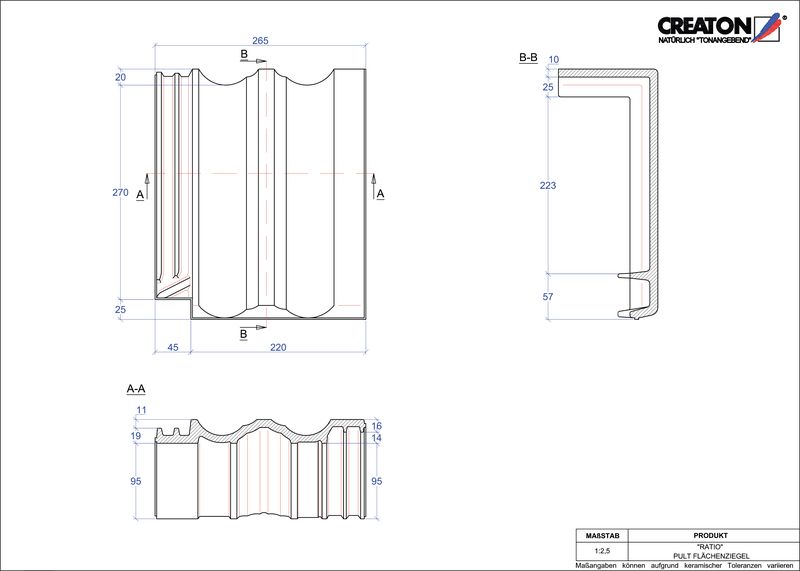

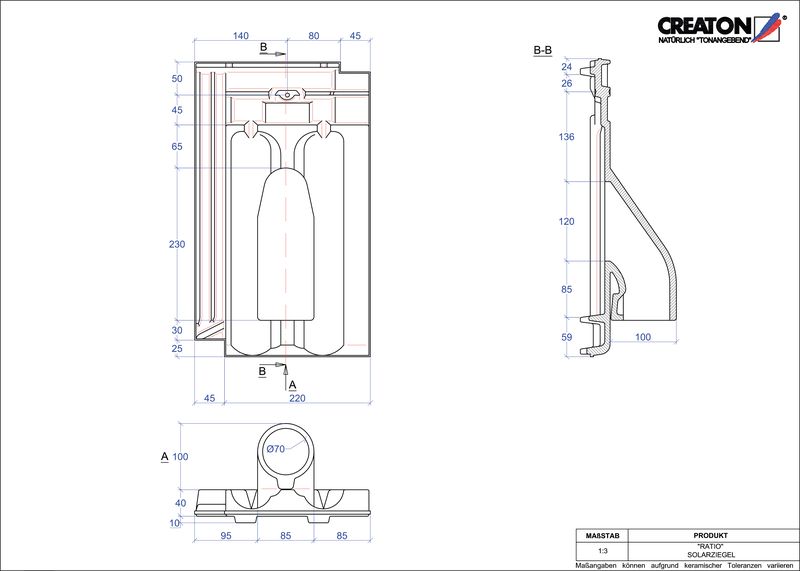

  • Die dargestellte technische Zeichnung ist nur ein Konstruktionsbeispiel.
  • Laut dem Regelwerk des ZVDH soll bei Ortgangziegeln der Abstand zwischen Innenkante Ortganglappen und Außenkante Giebelwand bzw. Außenkante Bekleidung mindestens 1 cm betragen.
  • Bei den Vorgaben zu den Ausführungen des Unterdaches handelt es sich um CREATON Herstellerangaben, die von den Vorgaben nationaler Regelwerke (wie bspw. ZVDH, ÖNORM oder SIA-Normen) abweichen. Daher empfehlen wir Ihnen eine Abstimmung und schriftliche Einzelvereinbarung zwischen Ihnen als ausführendem Dachhandwerker und dem Endkunden bzw. Eigentümer der Immobilie. Diese dient der vertraglichen Absicherung beider Parteien, ergänzend zur Leistungsvereinbarung. Eine Vorlage einer solchen Einzelvereinbarungen finden Sie in den CREATON Musterschreiben zu jedem Tondachziegel- und Betondachsteinmodell unter www.creaton.de, www.creaton.at, oder www.creaton.ch
  • Bitte berücksichtigen Sie das Musterschreiben für die Regeldachneigungen CREATON.

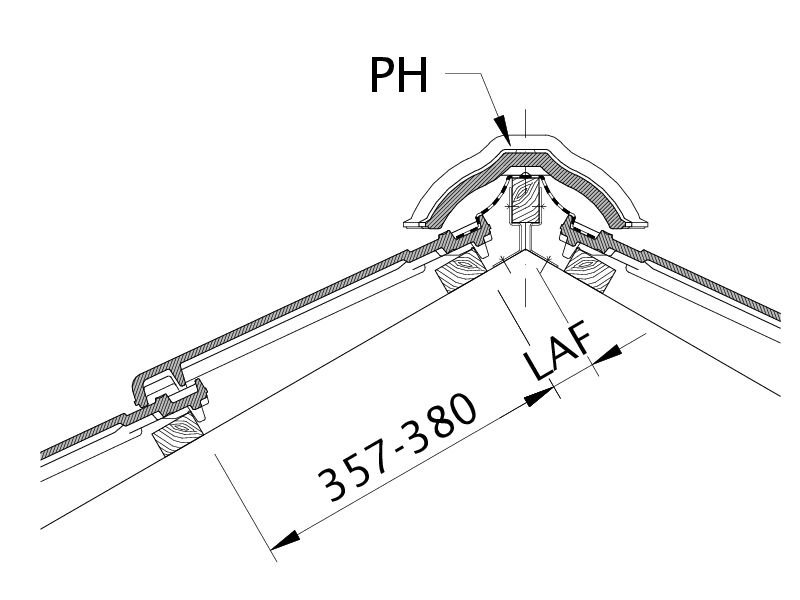

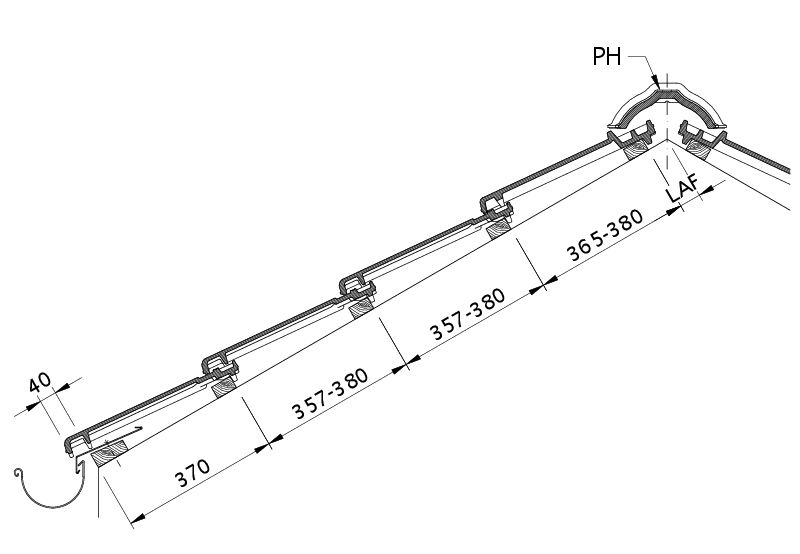

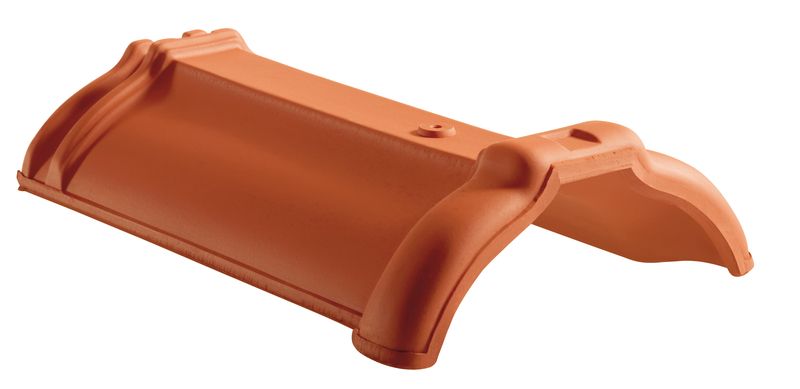

LAF-/FLA-WERTE

LAF-/FLA Werte in mm mit FALZ für 30x50-Lattung

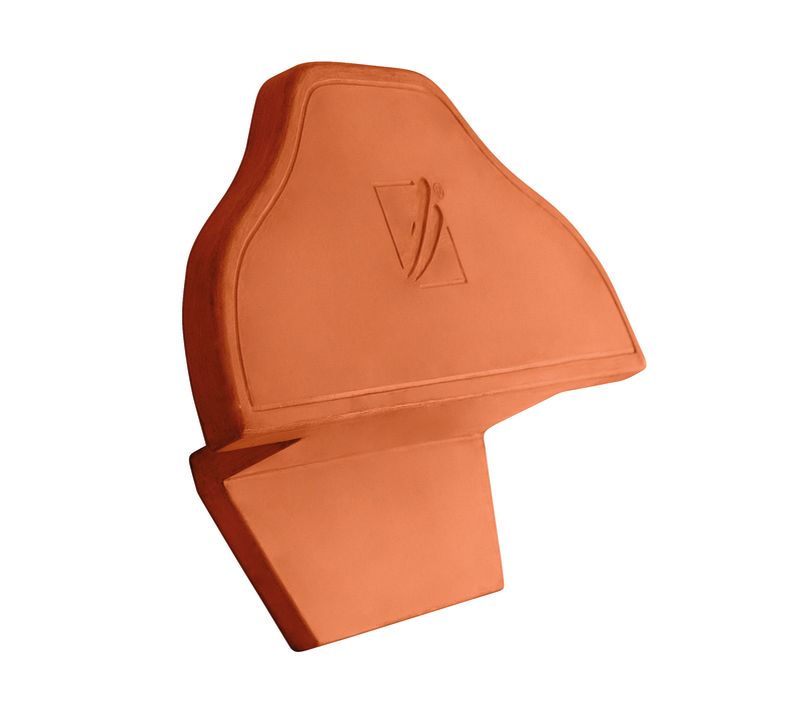

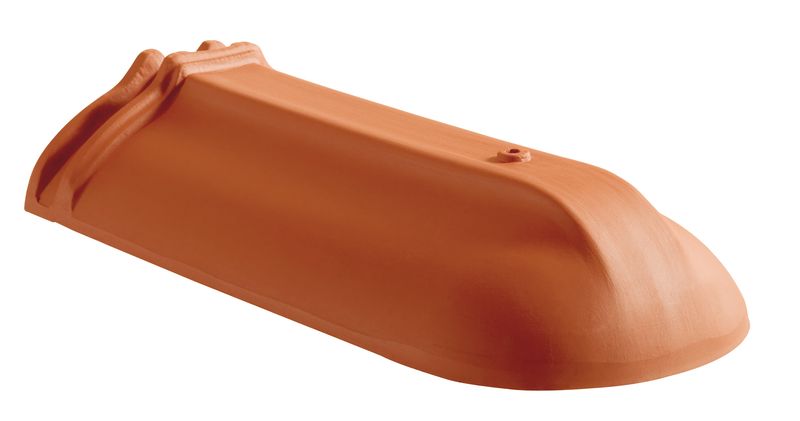

Bedarf Firstziegel (ca.)DN15°20°25°30°35°40°45°50°
PH 2.6 Stück/lfmLAF6055505045454030
PH 2.6 Stück/lfmFLA9580757065555555
LAF-/FLA Werte in mm mit FALZ für 40x60-Lattung
Bedarf Firstziegel (ca.)DN15°20°25°30°35°40°45°50°
PH 2.6 Stück/lfmLAF6055454540403015
PH 2.6 Stück/lfmFLA10590858075656565
LAF-/FLA Werte in mm mit FALZ für 50x50-Lattung
Bedarf Firstziegel (ca.)DN15°20°25°30°35°40°45°50°
PH 2.6 Stück/lfmLAF555040403030205
PH 2.6 Stück/lfmFLA115100959090808085
