PREMION NUANCE schwarz matt engobiert

PREMION

Flachdachziegel mit Hochbrandfaktor.

  • Besonders hochwertig und widerstandsfähig durch die KERALIS-Produktion
  • Besonders großer Schiebebereich von 23 mm pro Ziegel
  • Erstklassige Rohstoffe ermöglichen 12 Farben in vier Oberflächenvariationen
  • Vertikale Verfalzung mit „Labyrinth-Technik" verhindert das Eindringen von Wasser auch bei hohem Winddruck
  • Auch für sehr flache Dächer bis 7° Neigung geeignet, mit einem wasserdichtem Unterdach

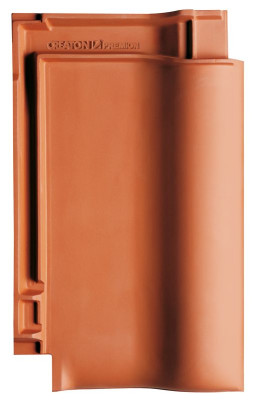

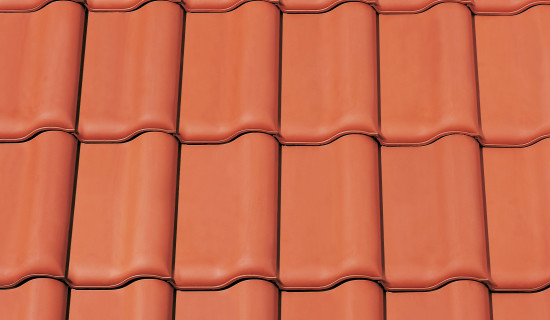

naturrot
naturrot
NUANCE kupferrot engobiert
NUANCE kupferrot engobiert
NUANCE braun engobiert
NUANCE braun engobiert
NUANCE mangan matt
NUANCE mangan matt

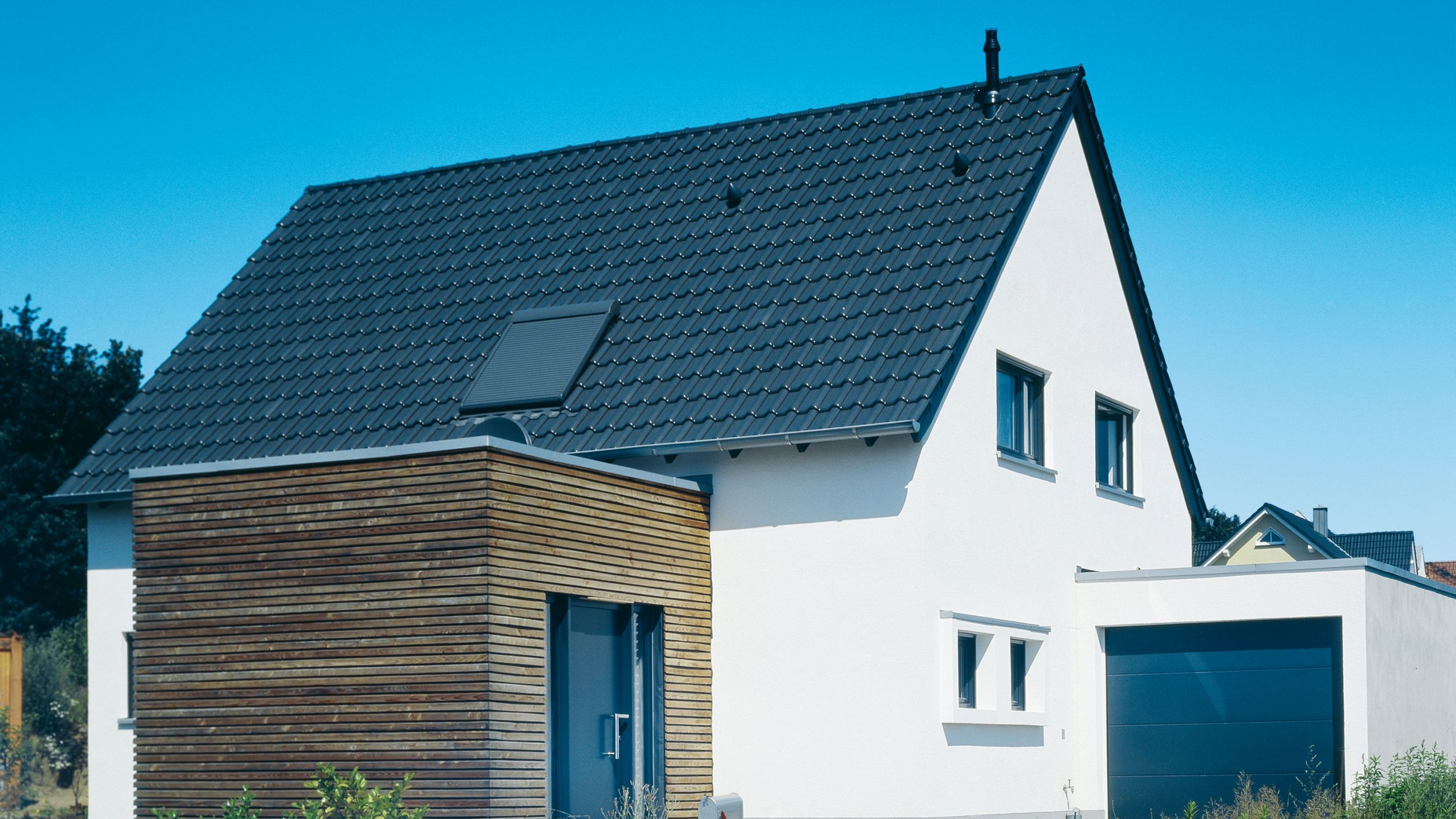

NUANCE schieferton engobiert
NUANCE schieferton engobiert
NUANCE schwarz matt engobiert
NUANCE schwarz matt engobiert
FINESSE weinrot glasiert
FINESSE weinrot glasiert
FINESSE braun glasiert
FINESSE braun glasiert
FINESSE schwarz glasiert
FINESSE schwarz glasiert
FINESSE kastanie glasiert
FINESSE kastanie glasiert
NOBLESSE kristall-schiefer glasiert
NOBLESSE kristall-schiefer glasiert

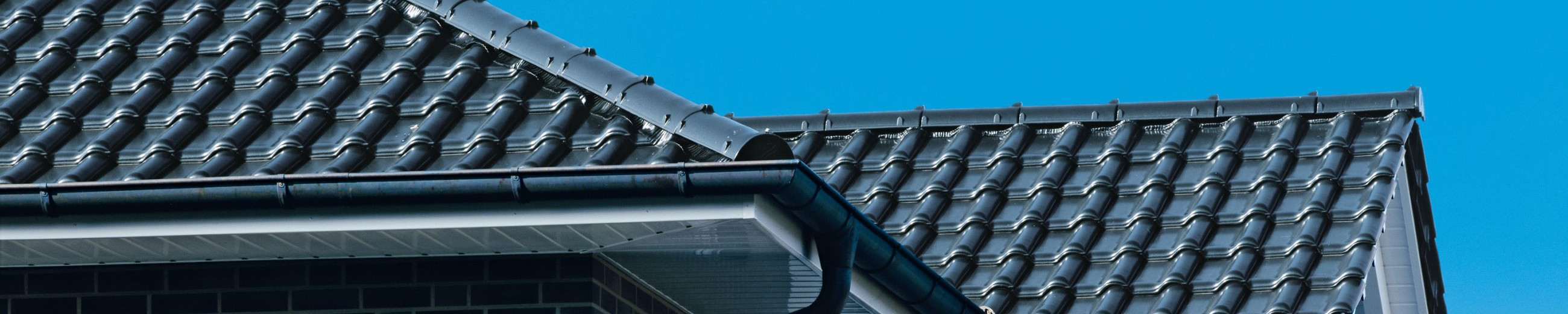

NOBLESSE kristall-schwarz glasiert
NOBLESSE kristall-schwarz glasiert

Technische Daten

Größe (ca.)280 x 460 mm
Deckbreite min. (ca.)222 mm
Deckbreite i.M. (ca.)225 mm
Deckbreite max. (ca.)228 mm

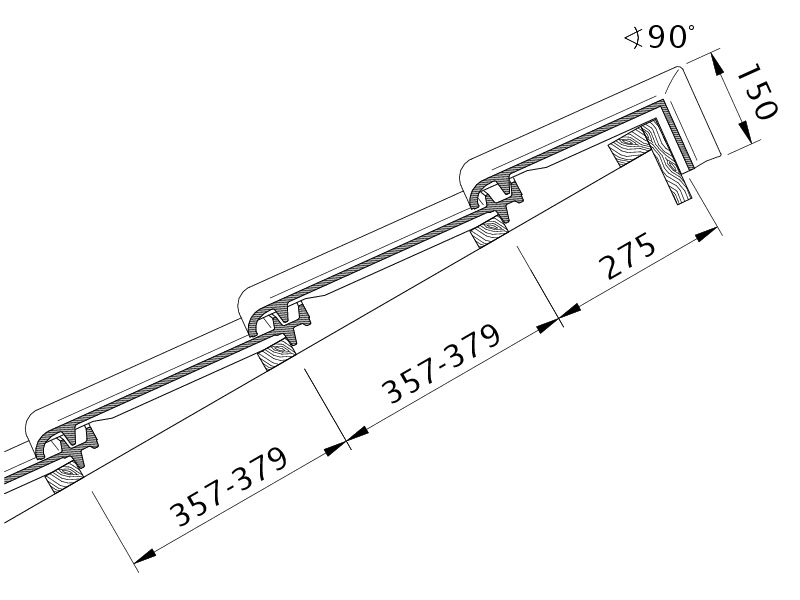

Decklänge min. (ca.)357 mm
Decklänge i.M. (ca.)368 mm
Decklänge max. (ca.)379 mm
Ziegelbedarf min. (ca.)11.6 Stück/m²
Ziegelbedarf i.M. (ca.)12.1 Stück/m²
Ziegelbedarf max. (ca.)12.6 Stück/m²
Gewicht je Stück (ca.)3.5 kg/Stück
Gewicht je m² (ca.)42.4 kg/m²
Gewicht je Palette (ca.)865 kg
Stück je Minipack5 Stück
Stück je Palette240 Stück

Einsatzbereiche

Zusatzmaßnahmen nach CREATON Herstellerangabe
14 °Regeldachneigung CREATON DE in Kombination mit Zusatzmaßnahmen nach Herstellerangaben
≥ 14 °Ausführung einer Unterspannung/Unterdeckung verklebt ohne Nageldichtung, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥ 12 °Ausführung einer Unterspannung/Unterdeckung verklebt ohne Nageldichtung, mögliche CREATON Produkte: DUO longlife ND extra
≥ 12 °Ausführung einer Unterspannung/Unterdeckung verklebt mit Nageldichtung, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥ 10 °Ausführung als regensicheres Unterdach, mögliche CREATON Produkte: DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥ 10 °Ausführung als wasserdichtes Unterdach, mögliche CREATON Produkte: QUATTRO longlife extra
≥ 7 ° Ausführung als wasserdichtes Unterdach in 7° Sonderlösung verschweißt, bitte gesonderte Verlegerichtlinien beachten, mögliche CREATON Produkte: QUATTRO longlife extra

Verlegehinweise

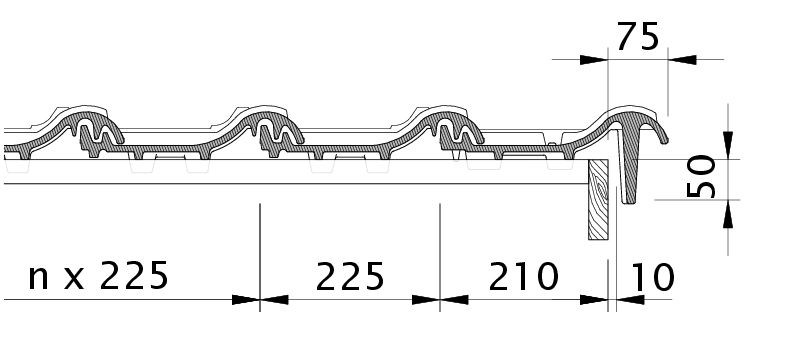

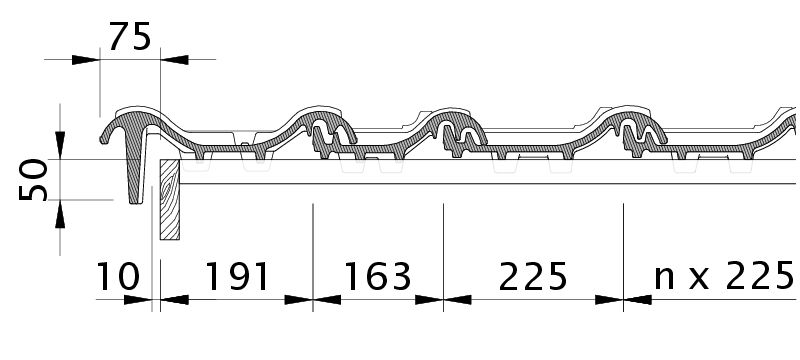

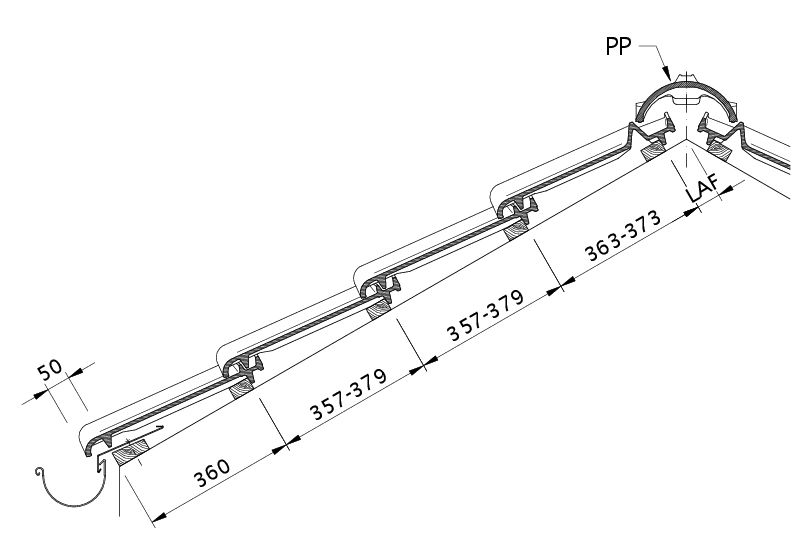

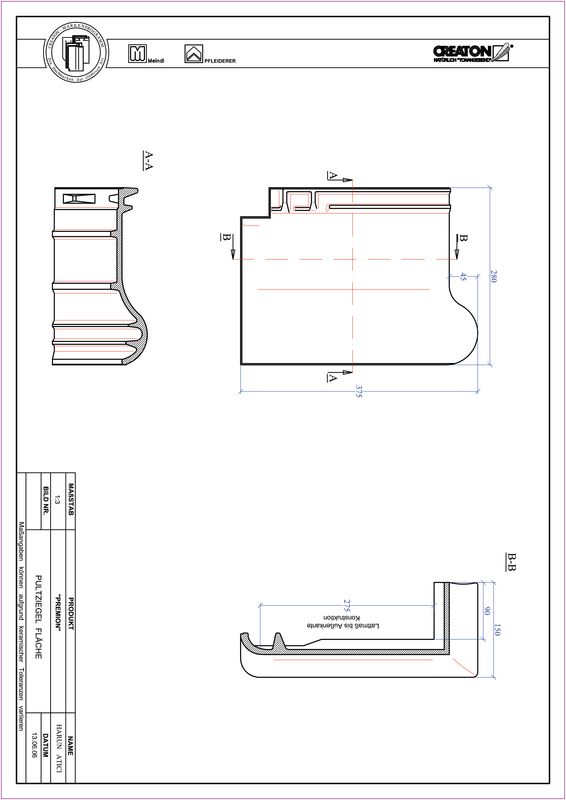

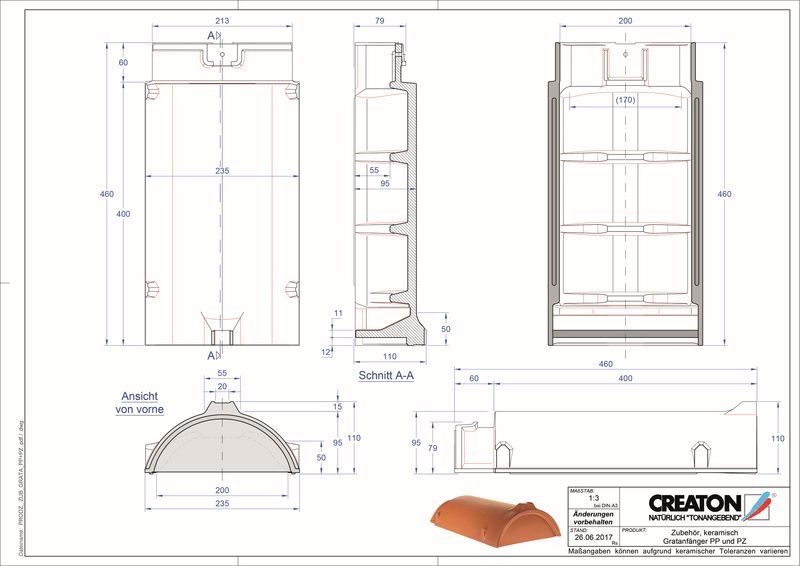

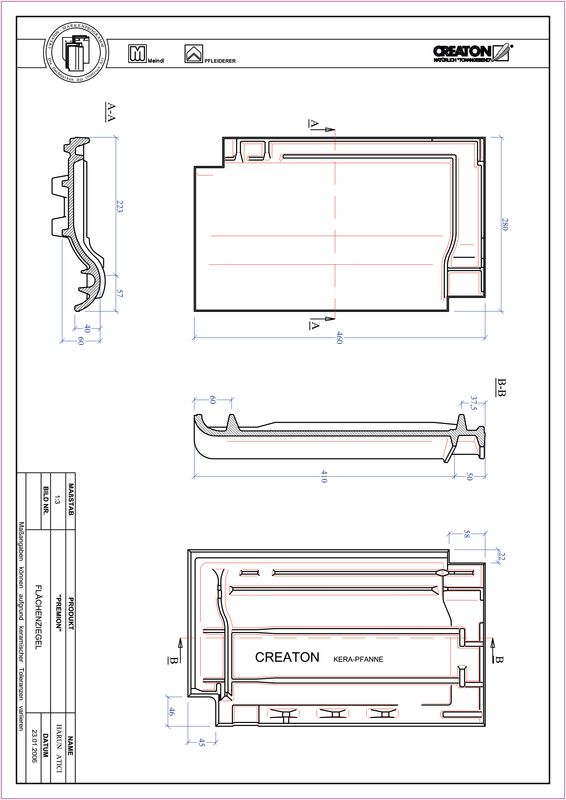

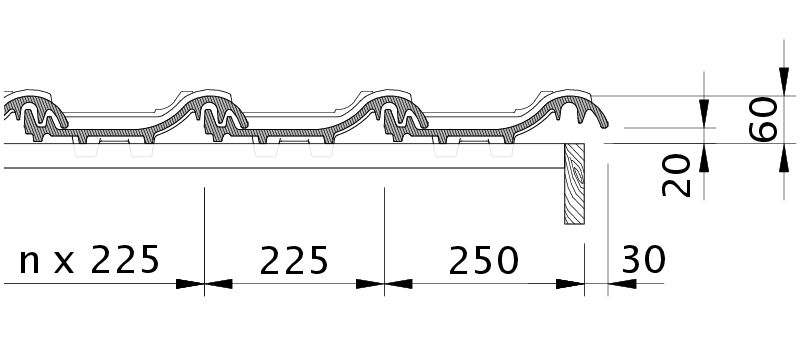

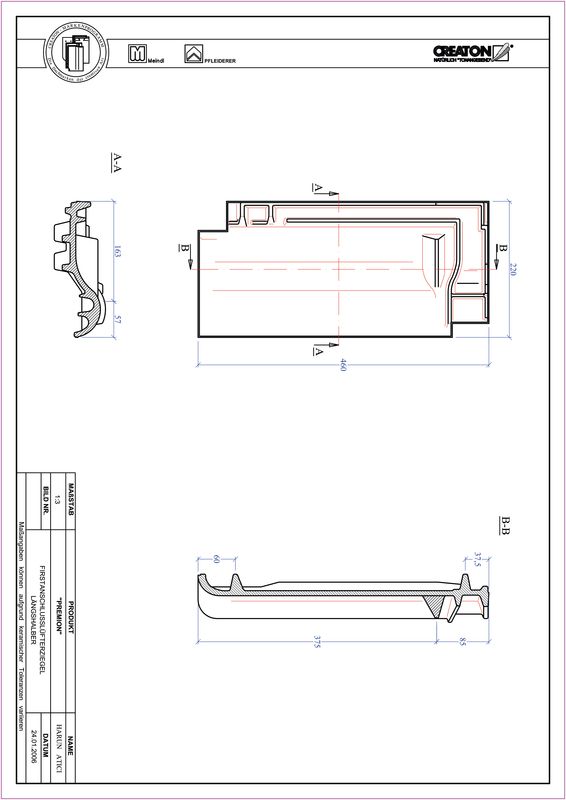

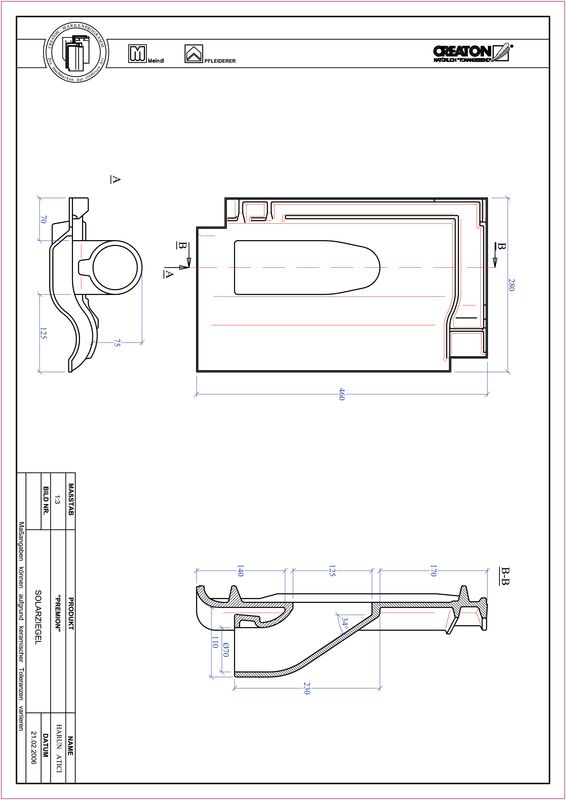

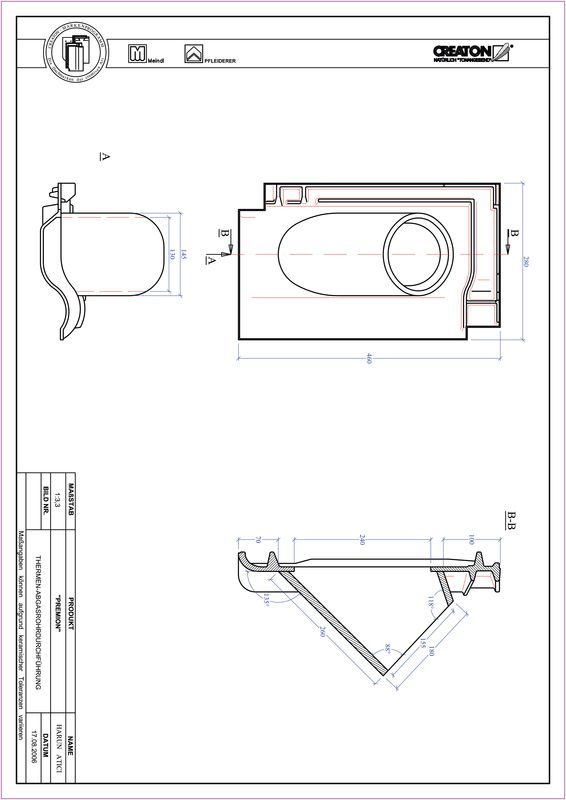

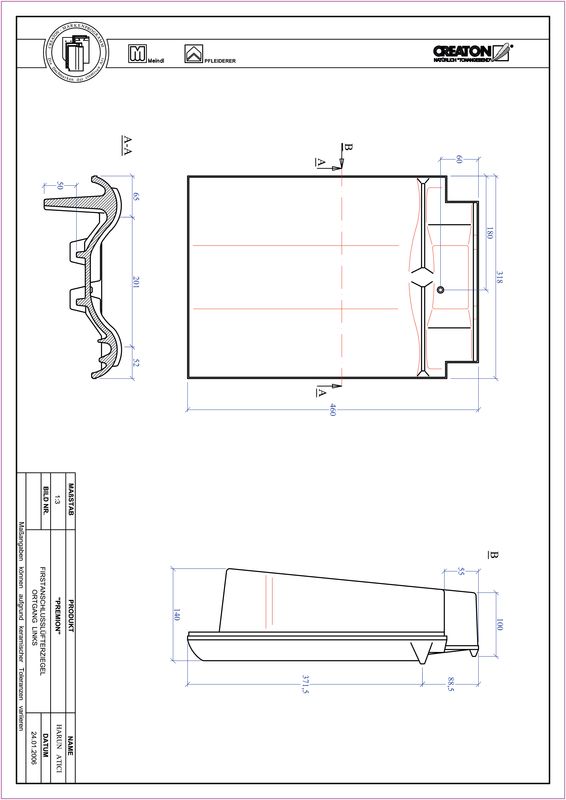

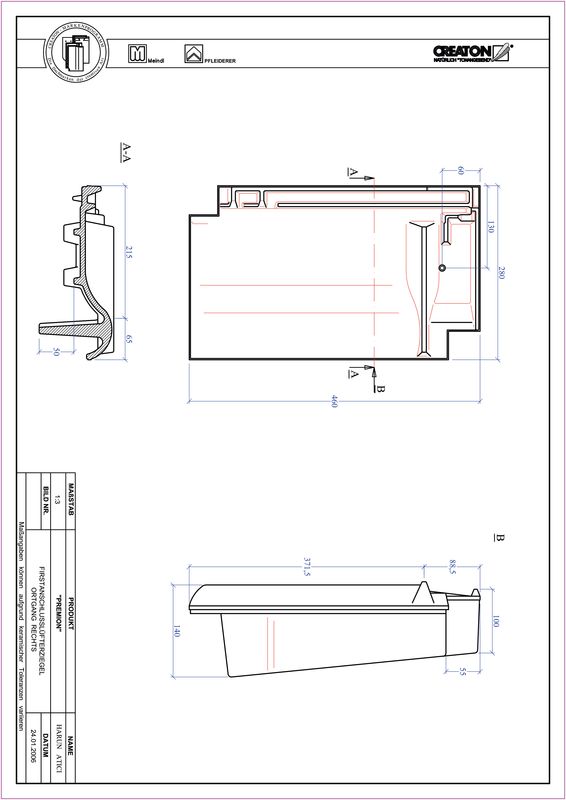

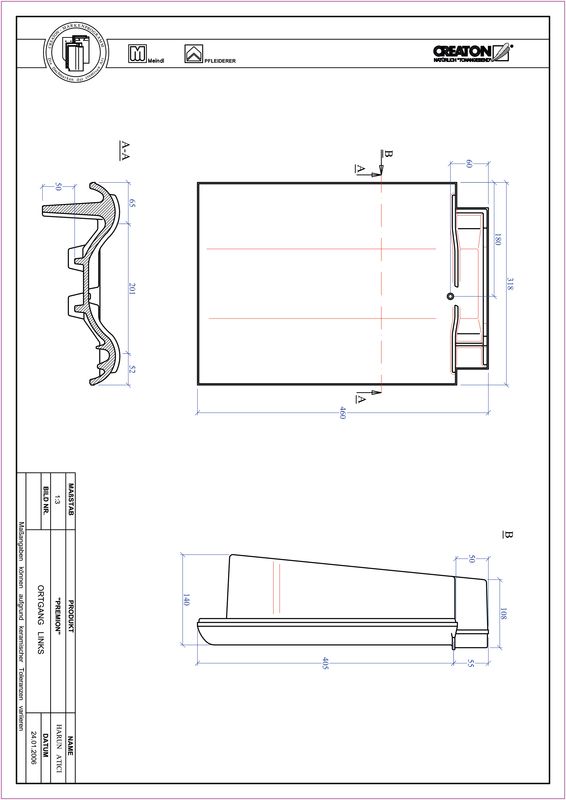

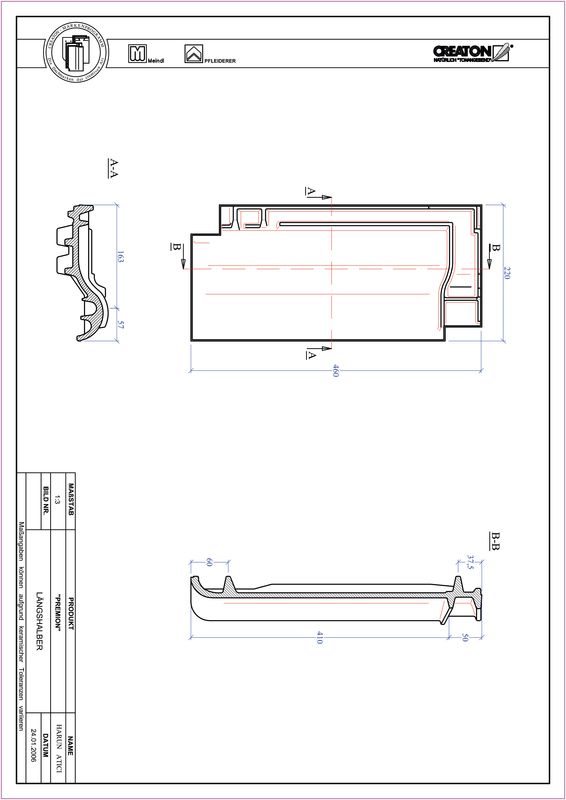

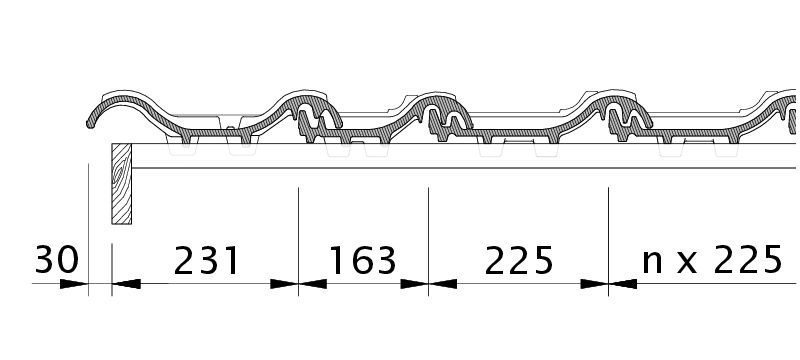

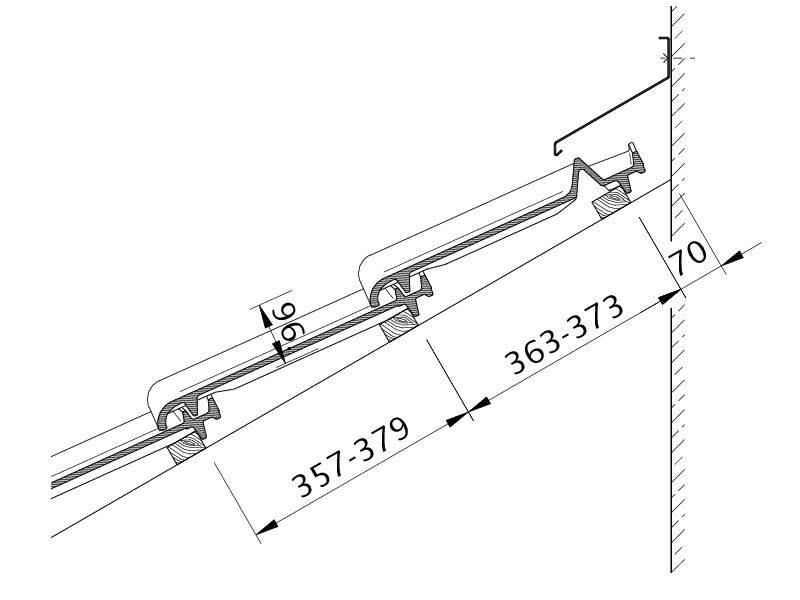

  • Die dargestellte technische Zeichnung ist nur ein Konstruktionsbeispiel.

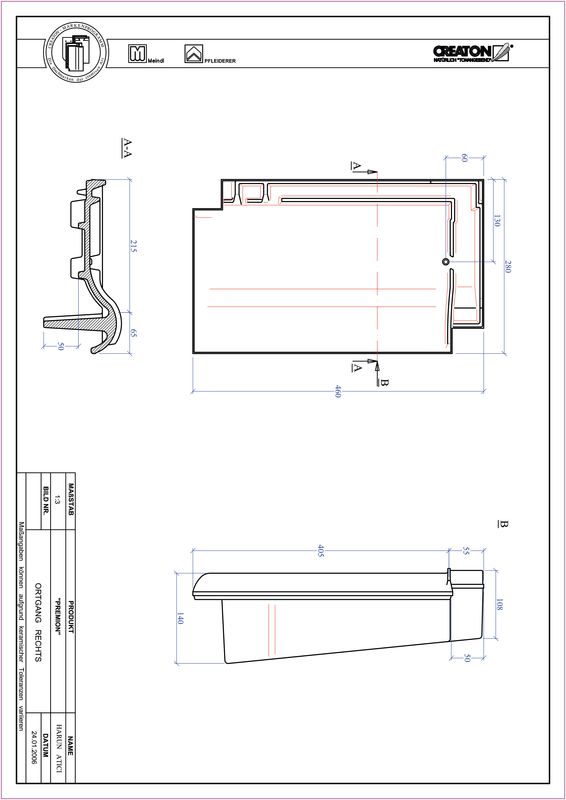

  • Laut dem Regelwerk des ZVDH soll bei Ortgangziegeln der Abstand zwischen Innenkante Ortganglappen und Außenkante Giebelwand bzw. Außenkante Bekleidung mindestens 1 cm betragen.
  • Für die Ausführung von Dacharbeiten gelten aktuelle nationale Regelwerke und Normen. Diese sind je nach Land zu unterscheiden (z.B. ZVDH Regelwerk, ÖNORMEN) und bei der Ausführung zu beachten. Ergänzend hierzu bildet CREATON spezifische Angaben zur Ausführung des Unterdaches ab, die als Herstellerangaben ebenfalls Gültigkeit besitzen. Diese finden Sie in unserem Dachplaner oder unter www.creaton.de / www.creaton.at.
  • Alle Dächer mit einer Dachneigung von 7° - 9° benötigen eine Einzelfreigabe durch die CREATON Anwendungstechnik. Bei Verlegung sind die CREATON Herstellervorschriften einzuhalten.
  • Bitte berücksichtigen Sie das Musterschreiben für die Regeldachneigungen CREATON.

LAF-/FLA-WERTE

LAF-/FLA Werte in mm mit FALZ für 30x50-Lattung

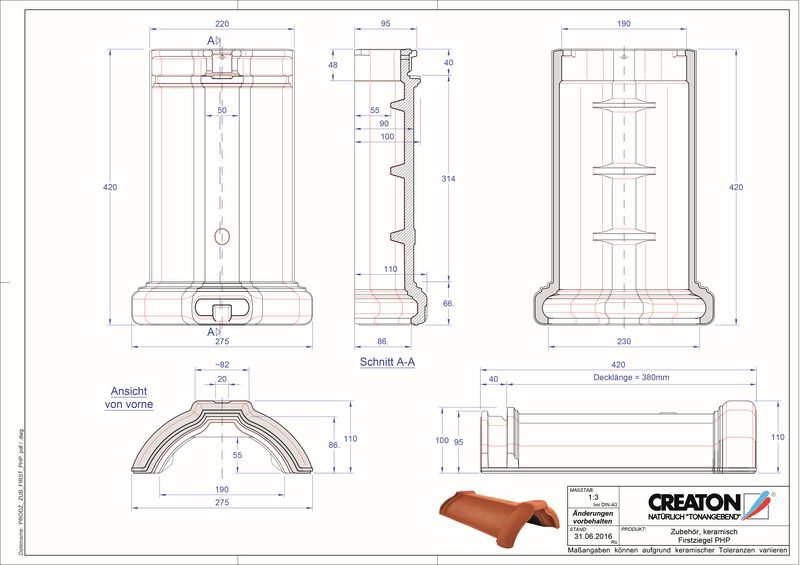

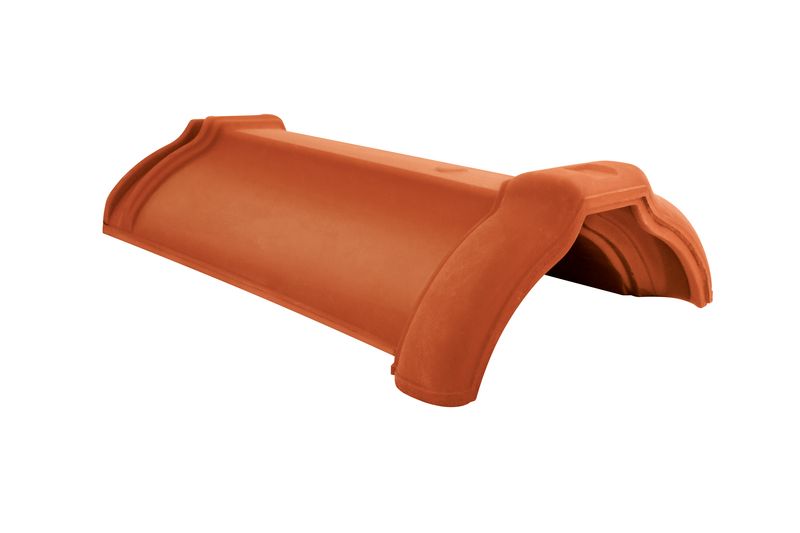

Bedarf Firstziegel (ca.)DN10°15°20°25°30°35°40°45°50°55°60°
PHP 2.6 Stück/lfmLAF70706560605550403020
PHP 2.6 Stück/lfmFLA125125125120110105100959090

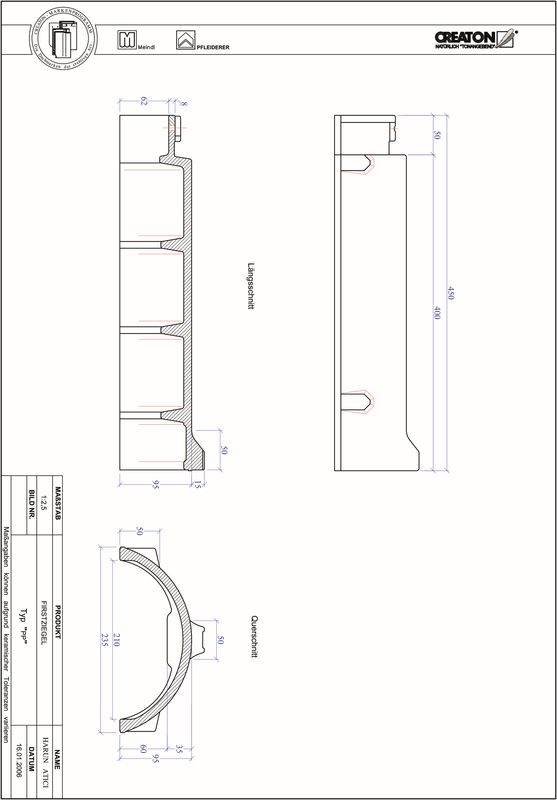

PP 2.5 Stück/lfmLAF8070656055504545403530
PP 2.5 Stück/lfmFLA100100908080757060604540
LAF-/FLA Werte in mm mit FALZ für 40x60-Lattung
Bedarf Firstziegel (ca.)DN10°15°20°25°30°35°40°45°50°55°60°
PHP 2.6 Stück/lfmLAF7070655555504530155
PHP 2.6 Stück/lfmFLA135135135130120115110105100100
PP 2.5 Stück/lfmLAF8070655550454035252015
PP 2.5 Stück/lfmFLA1101101009090858070705550
LAF-/FLA Werte in mm mit FALZ für 50x50-Lattung
Bedarf Firstziegel (ca.)DN10°15°20°25°30°35°40°45°50°55°
PHP 2.6 Stück/lfmLAF65656050504035205
PHP 2.6 Stück/lfmFLA145145145140130130125120120
PP 2.5 Stück/lfmLAF75656050453530251510
PP 2.5 Stück/lfmFLA12012011010010010095859075
