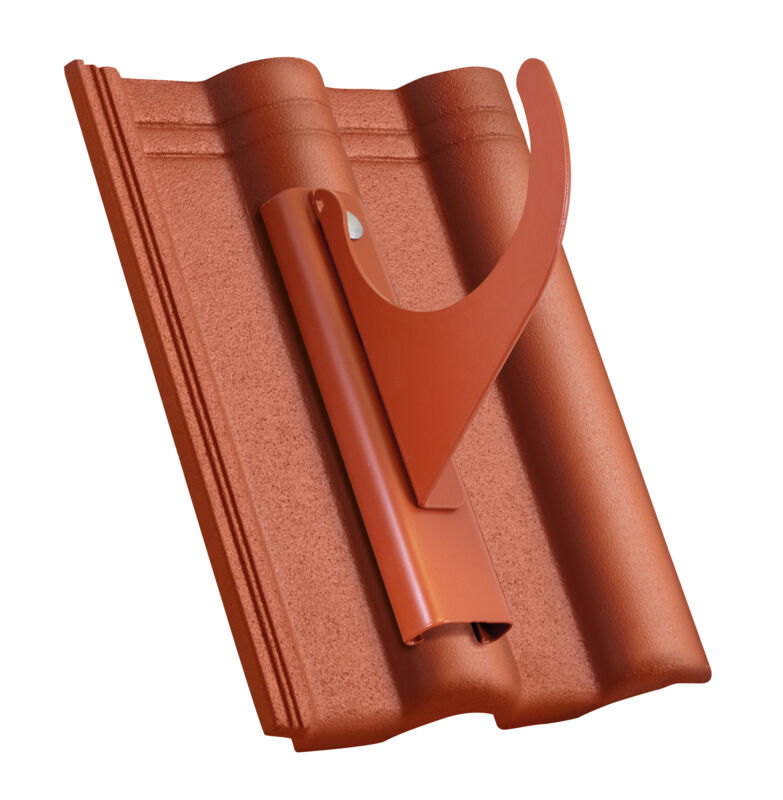

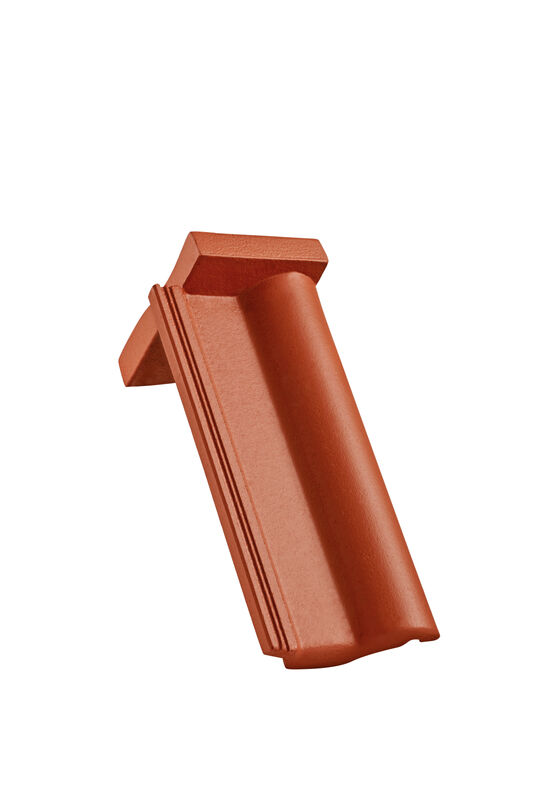

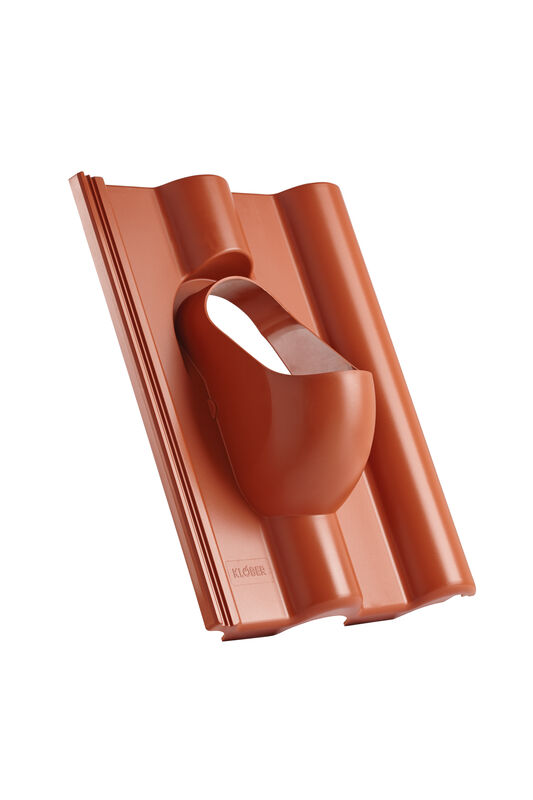

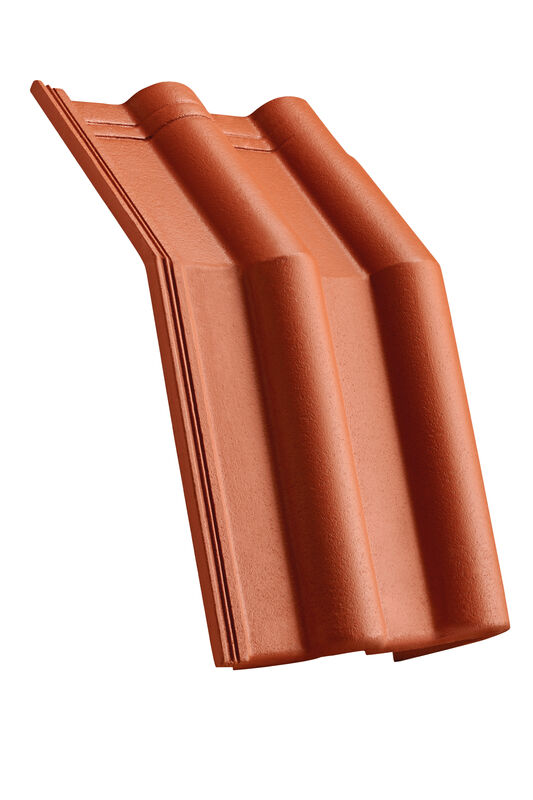

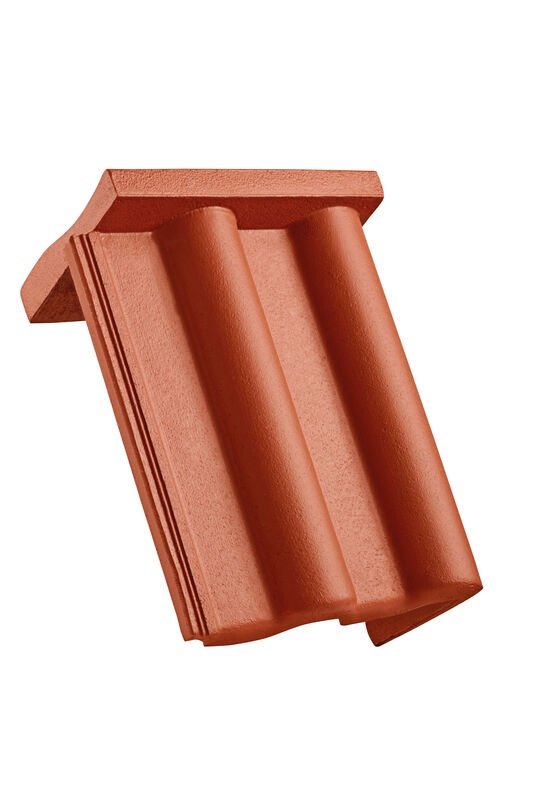

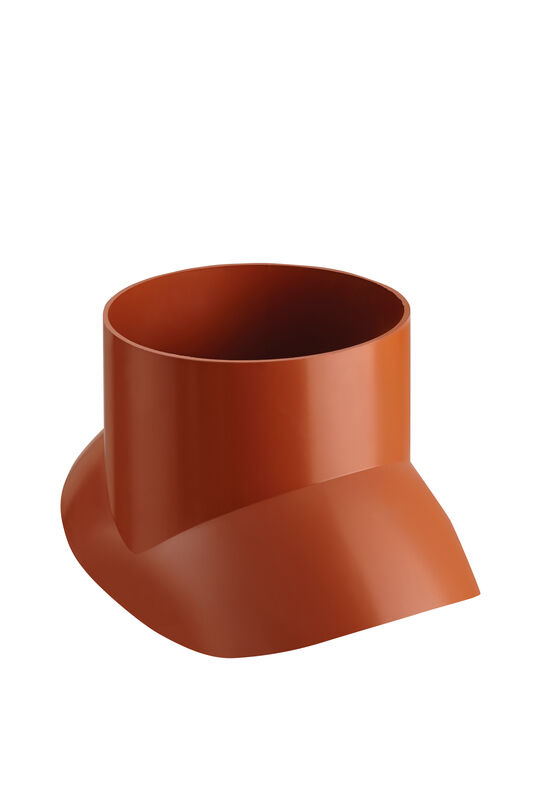

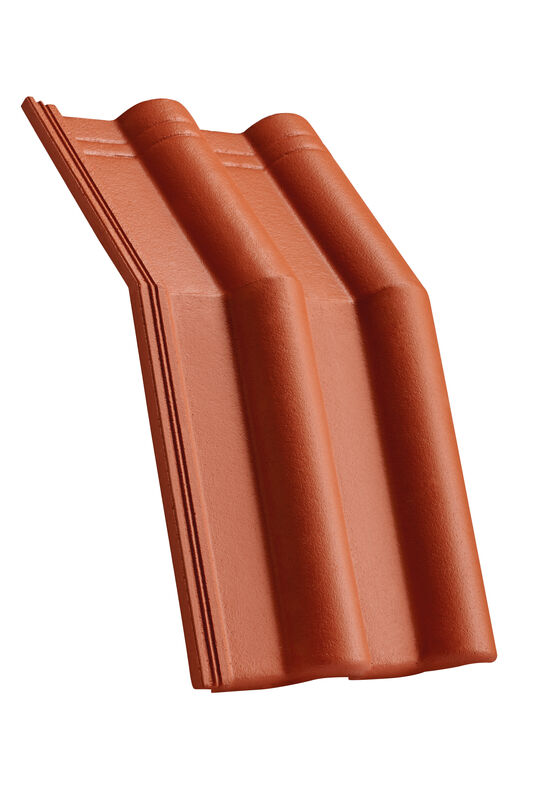

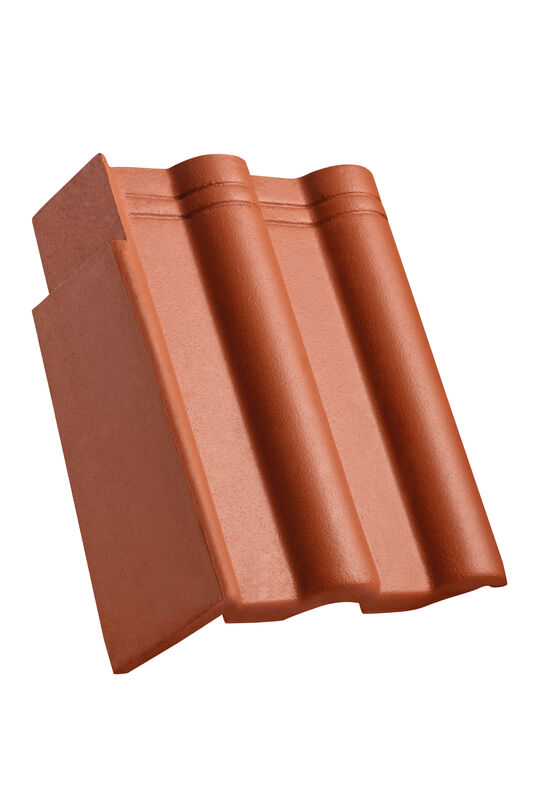

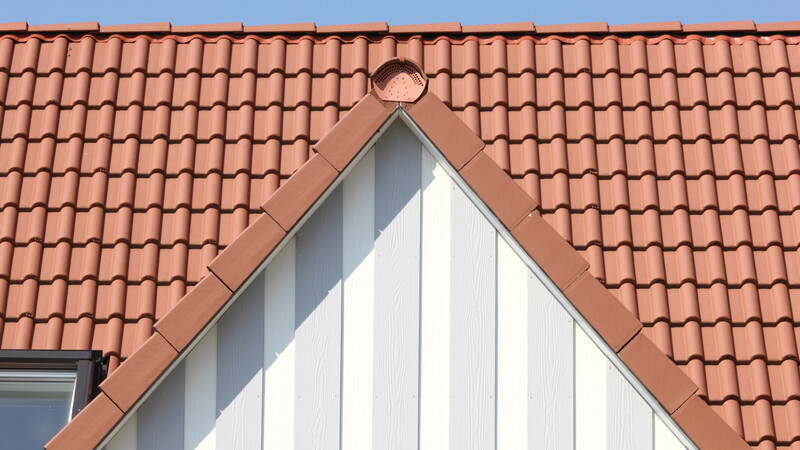

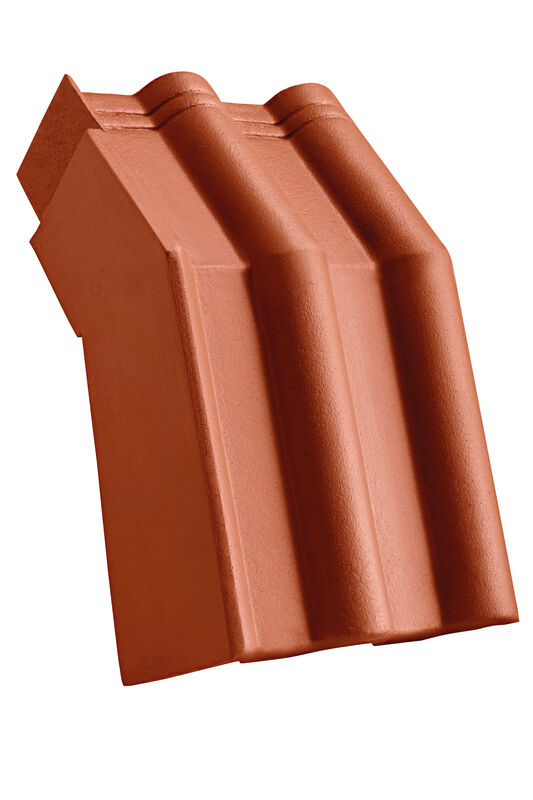

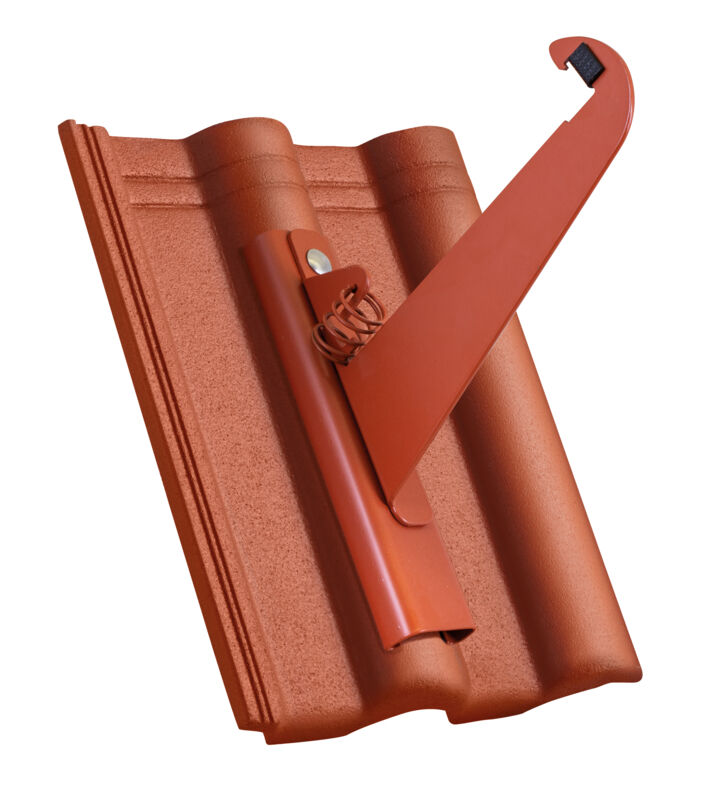

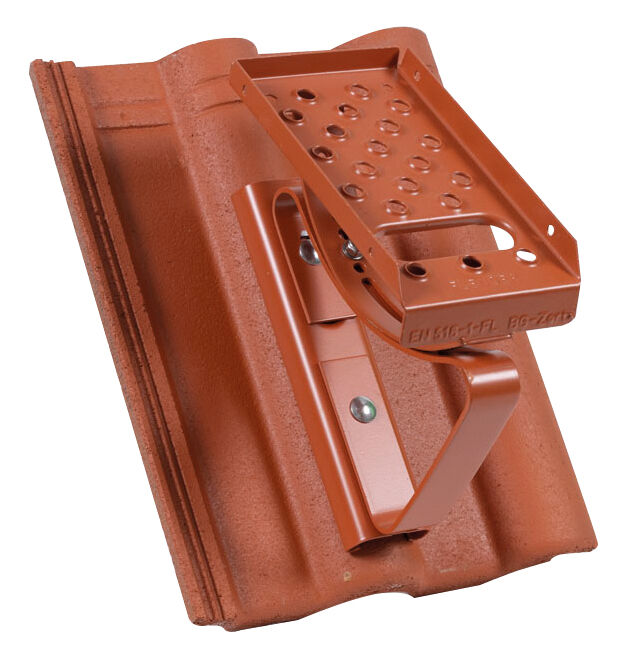

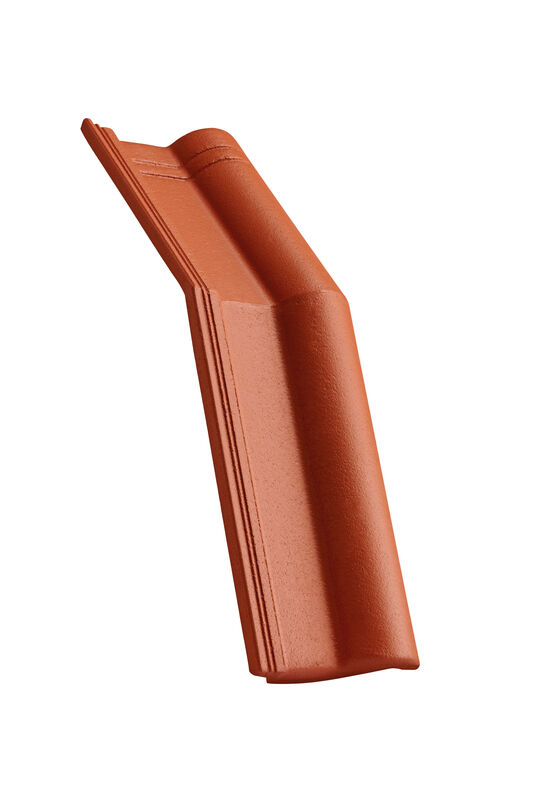

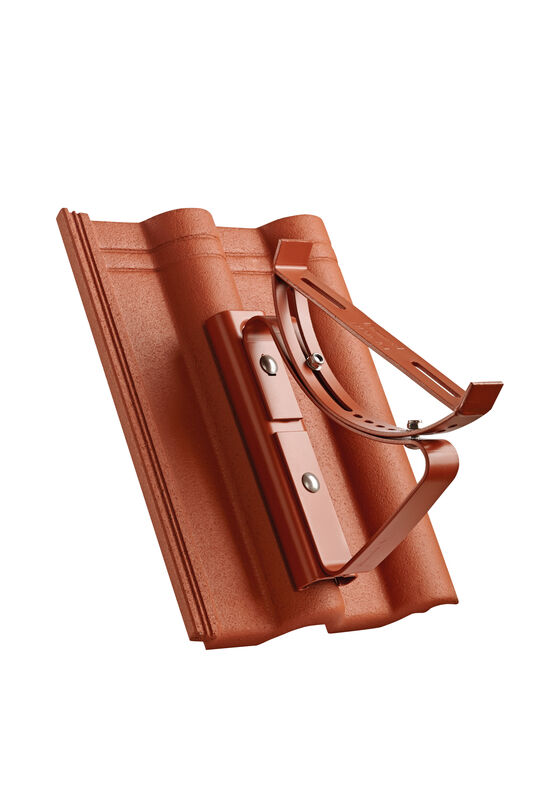

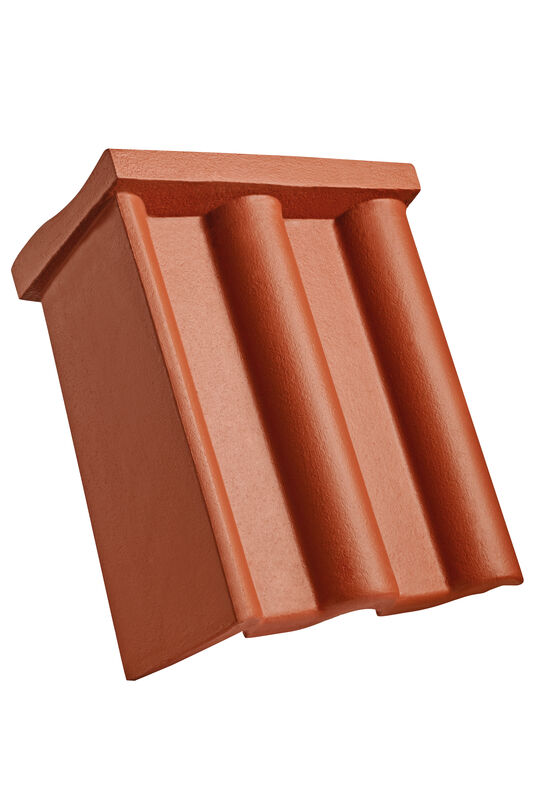

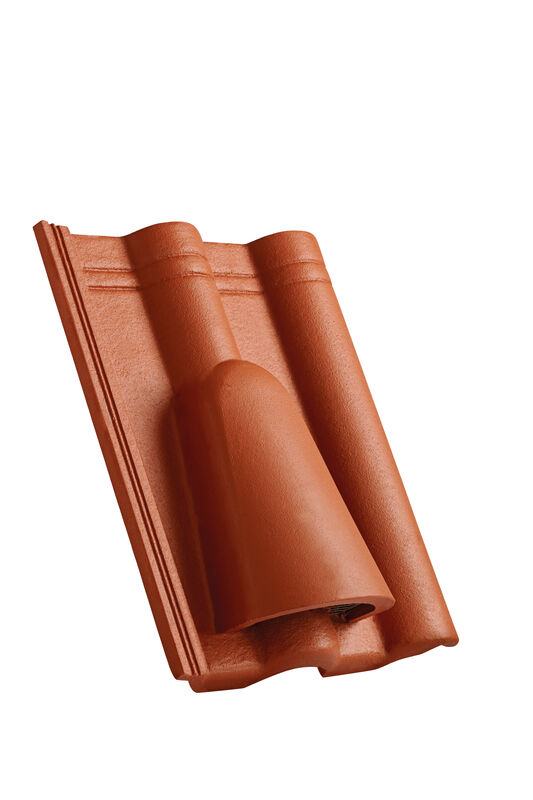

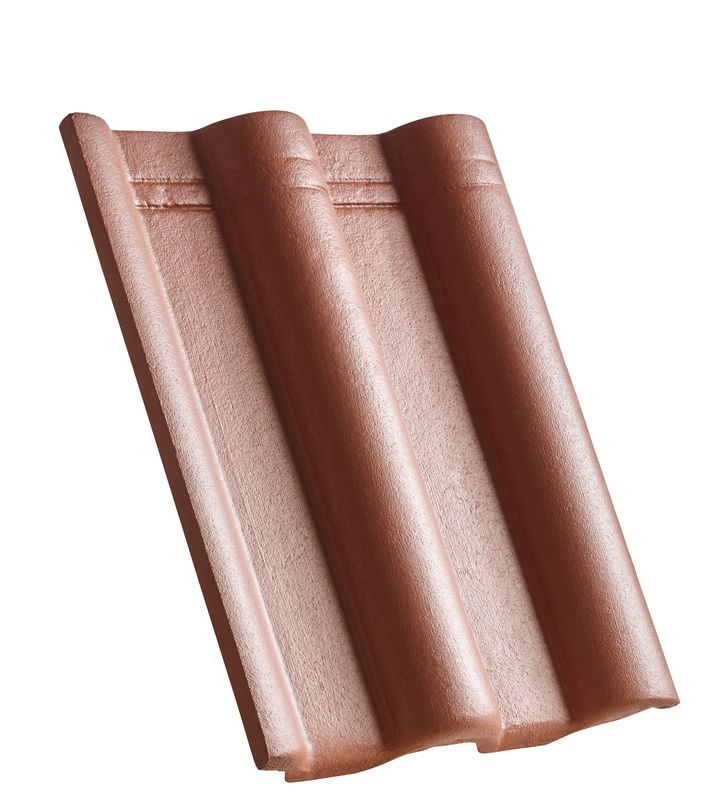

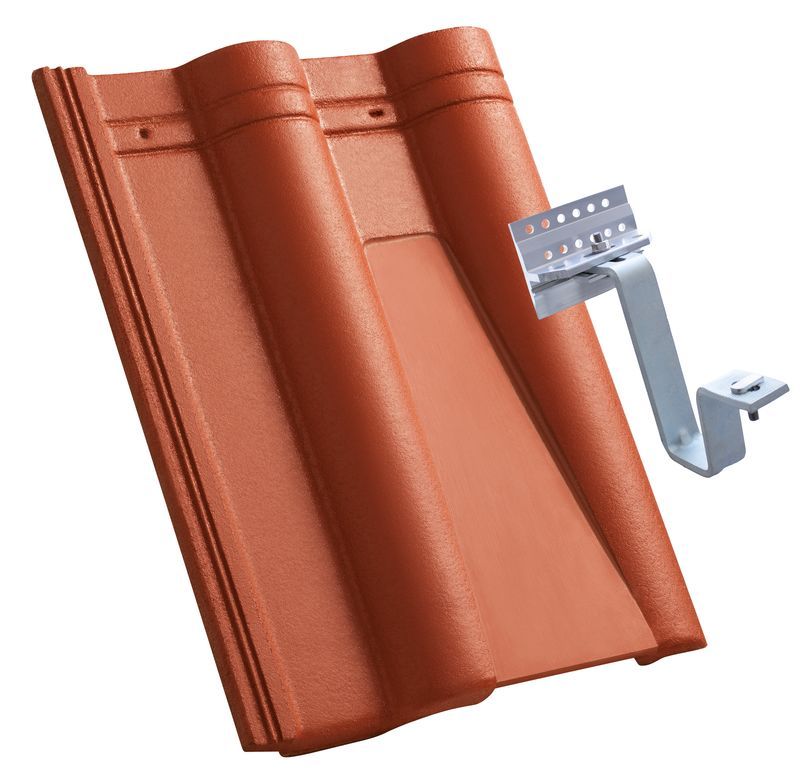

Der Klassiker.

  • Traditionelle, zeitlose Form für Neubau und Sanierung
  • Zweifache Wasserfallen bieten zusätzlichen Schutz vor Regeneintrag
  • Abgerundete Fußkante für besseren Wasserablauf und zur Vermeidung von Kantenverschmutzung
  • Stabile Auflagestege an der Aufhängenase zur Vermeidung von Staunässe an der Dachlatte
  • Ausgeprägte Fußverrippung vermindert das Eindringen von Flugschnee oder Schlagregen
  • Hoch liegende Seitenverfalzung mit zur Seite hin offener Fuge sorgt für einen besseren Wasserablauf, Entlastung der Seitenverfalzung und schützt besser vor vorzeitiger Vermoosung

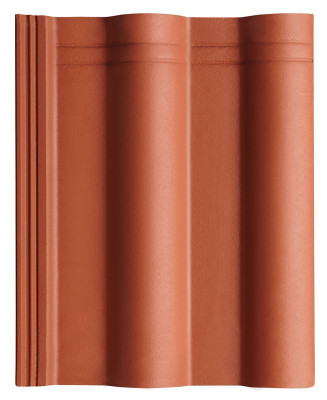

planar klassikrot
planar klassikrot
planar ziegelrot
planar ziegelrot
planar dunkelbraun
planar dunkelbraun
planar dunkelgrau
planar dunkelgrau
planar zinkgrau
planar zinkgrau
planar perla klassikrot perla
planar perla klassikrot perla
planar perla dunkelrot perla
planar perla dunkelrot perla
planar perla dunkelgrau perla
planar perla dunkelgrau perla

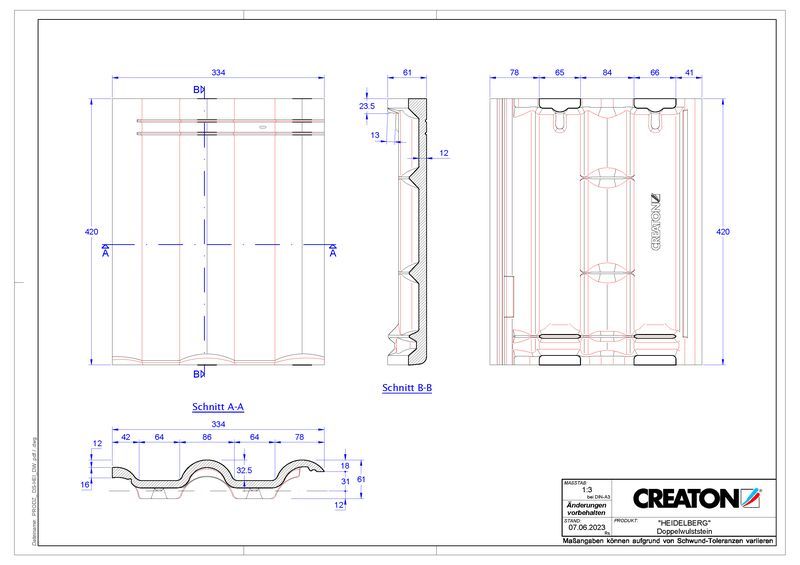

Technische Daten

Größe (ca.)334 x 420 mm
Deckbreite min. (ca.)300 mm
Deckbreite i.M. (ca.)300 mm
Deckbreite max. (ca.)300 mm
Decklänge min. (ca.)310 mm
Decklänge i.M. (ca.)328 mm
Decklänge max. (ca.)345 mm
Ziegelbedarf min. (ca.)9.7 Stück/m²
Ziegelbedarf i.M. (ca.)10.2 Stück/m²
Ziegelbedarf max. (ca.)10.7 Stück/m²
Gewicht je Stück (ca.)4.5 kg/Stück
Gewicht je m² (ca.)45 kg/m²
Stück je Riegel40 Stück

Einsatzbereiche

Zusatzmaßnahmen nach CREATON Herstellerangabe
18 °Regeldachneigung CREATON DE in Kombination mit Zusatzmaßnahmen nach Herstellerangaben
≥18 °Ausführung einer Unterspannung/Unterdeckung verklebt ohne Nageldichtung, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥14 °Ausführung einer Unterspannung/Unterdeckung verklebt ohne Nageldichtung, mögliche CREATON Produkte: DUO longlife ND extra
≥14 °Ausführung einer Unterspannung/Unterdeckung verklebt mit Nageldichtung, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥12 °Ausführung als regensicheres Unterdach, mögliche CREATON Produkte: DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥10 °Ausführung als wasserdichtes Unterdach, mögliche CREATON Produkte: QUATTRO longlife extra
- Ausführung als wasserdichtes Unterdach in 7° Sonderlösung verschweißt, bitte gesonderte Verlegerichtlinien beachten, mögliche CREATON Produkte: QUATTRO longlife extra

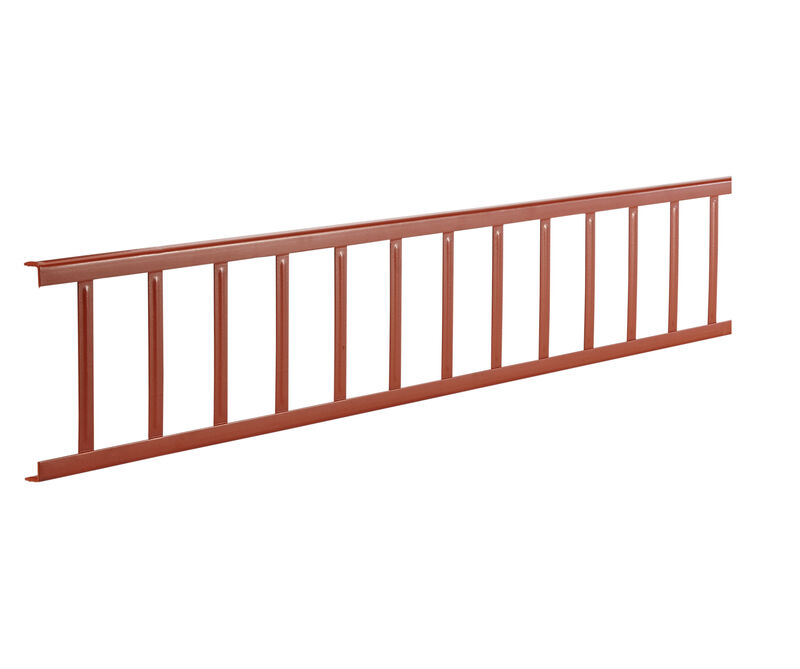

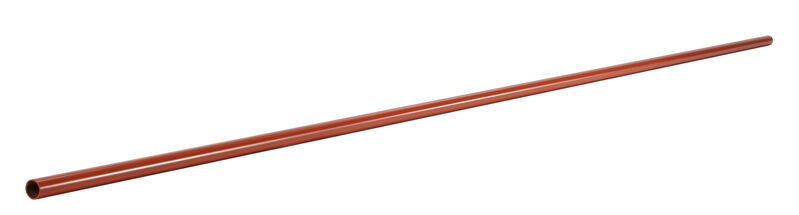

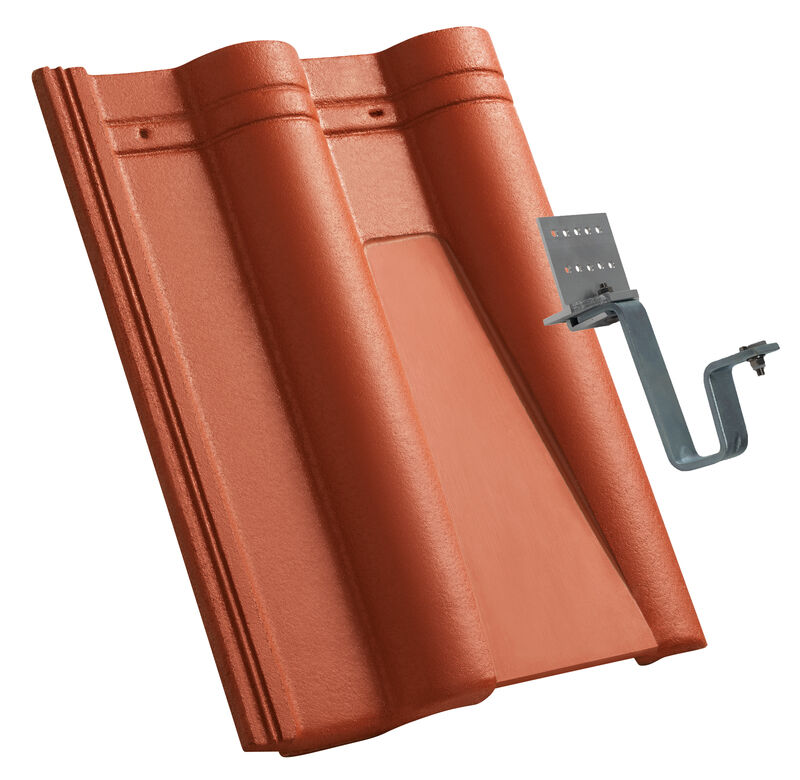

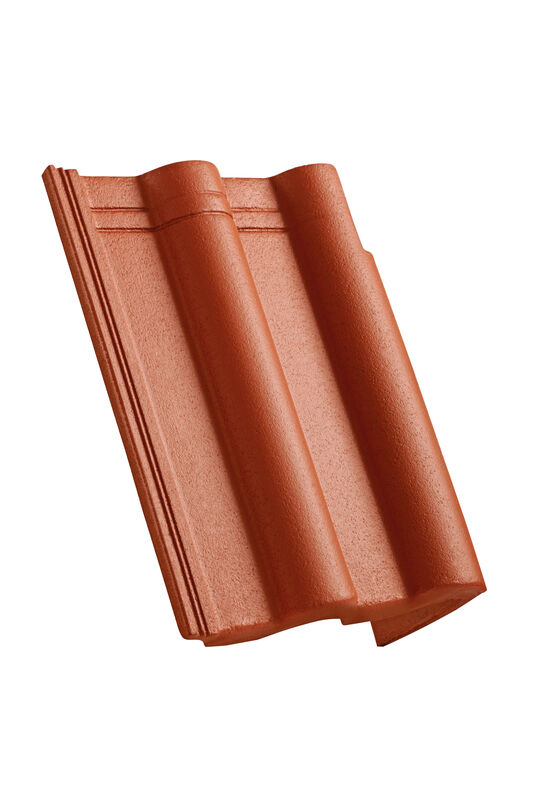

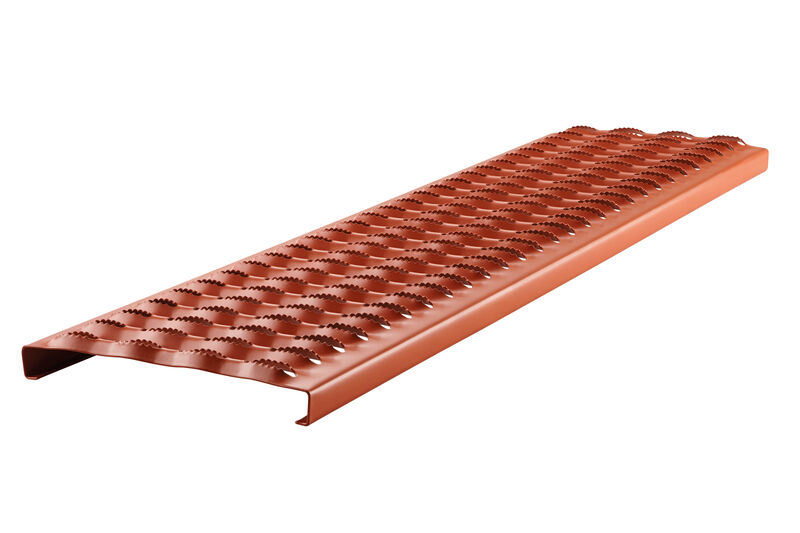

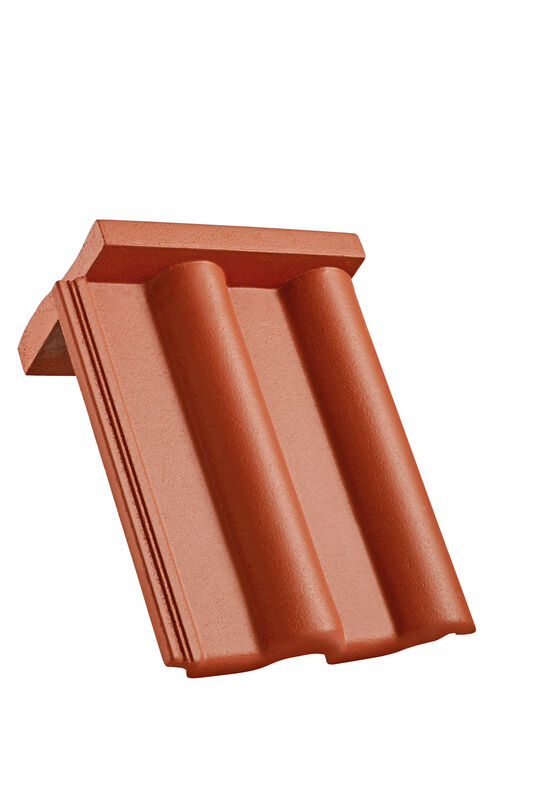

Verlegehinweise

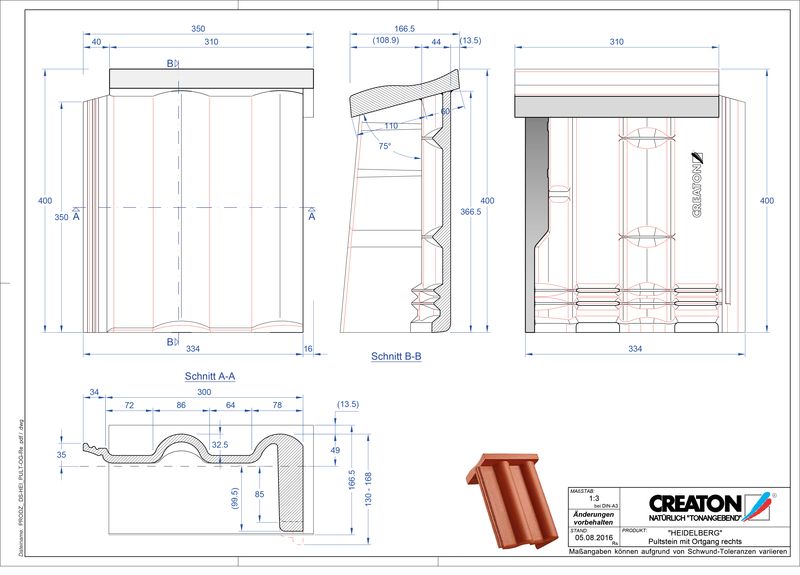

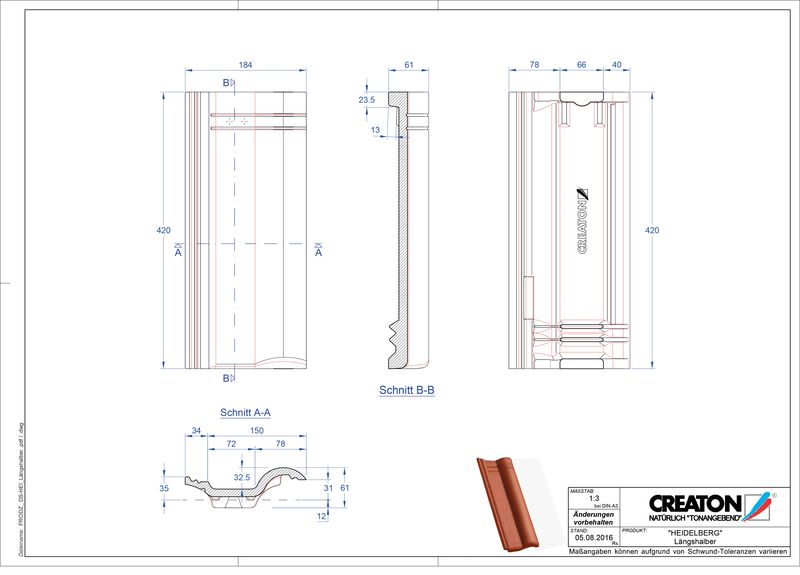

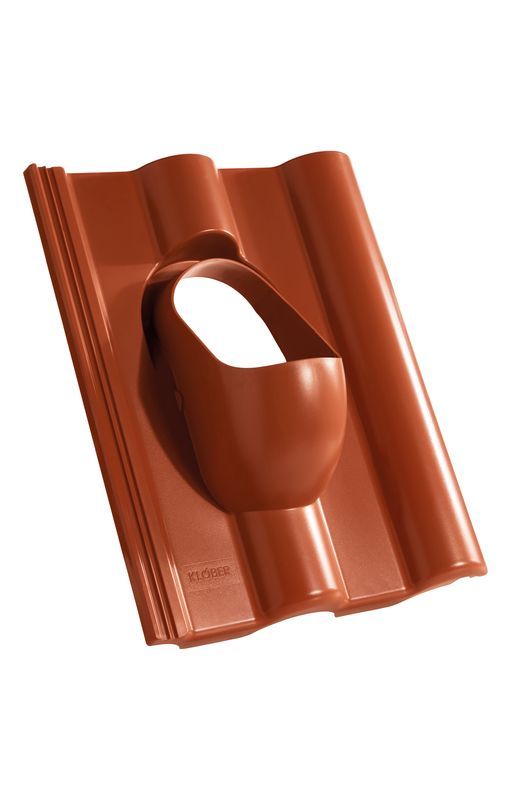

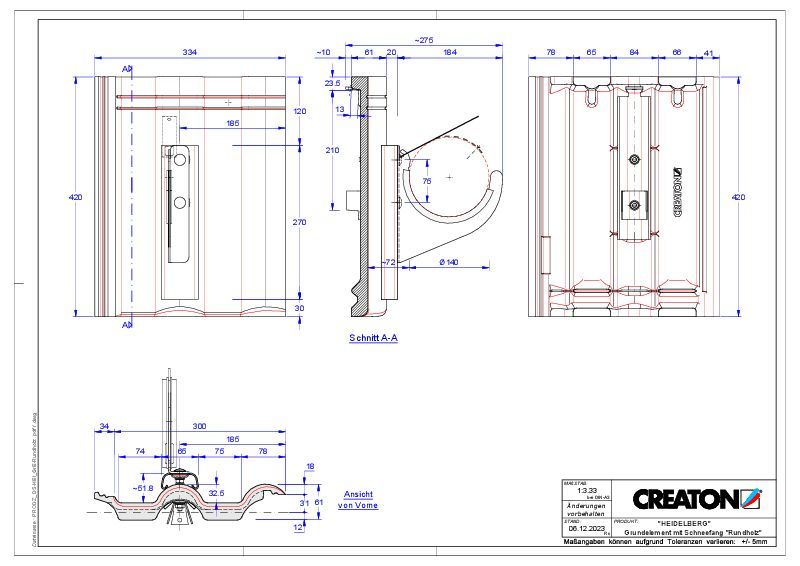

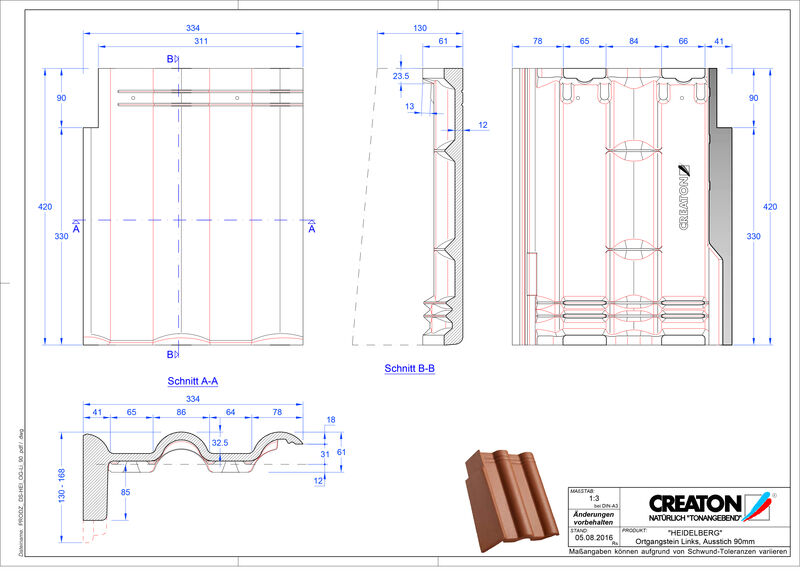

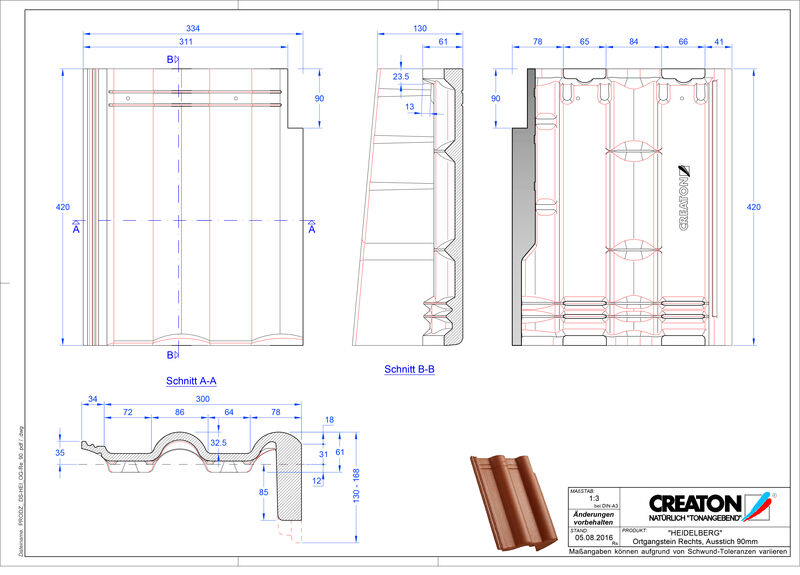

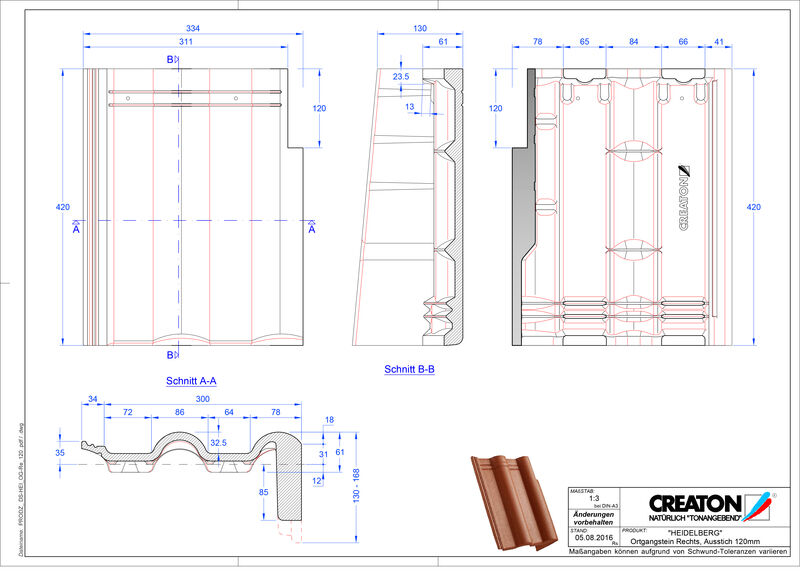

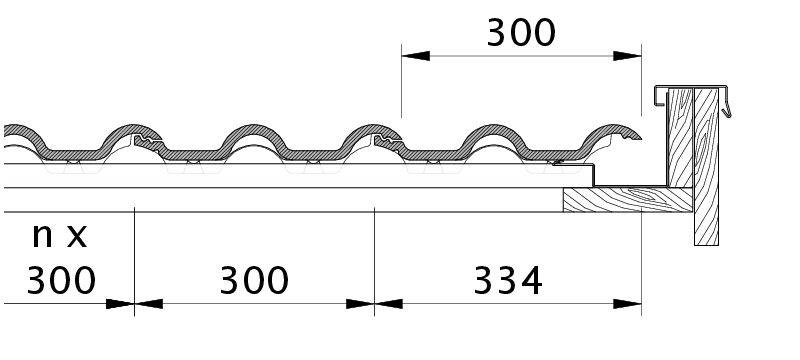

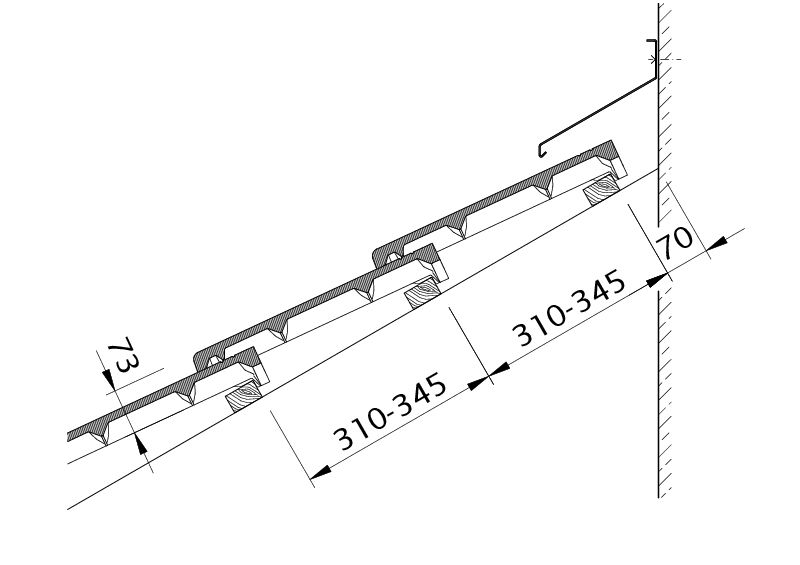

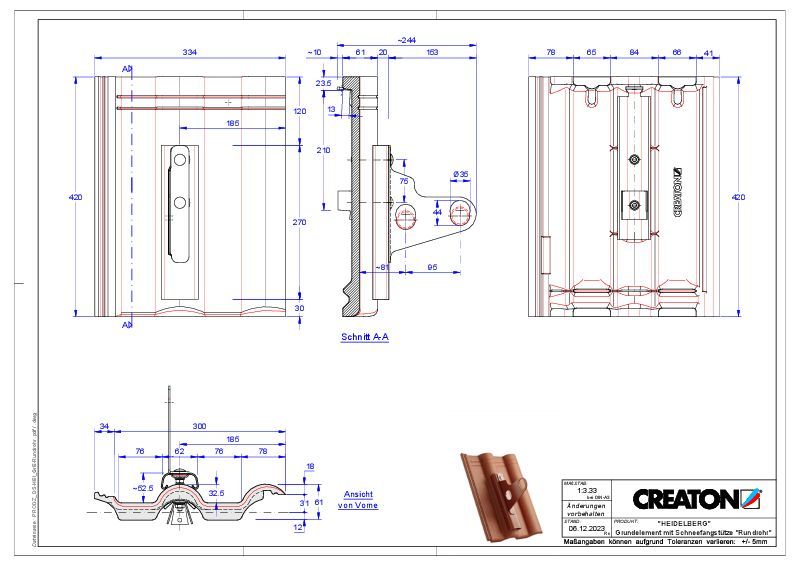

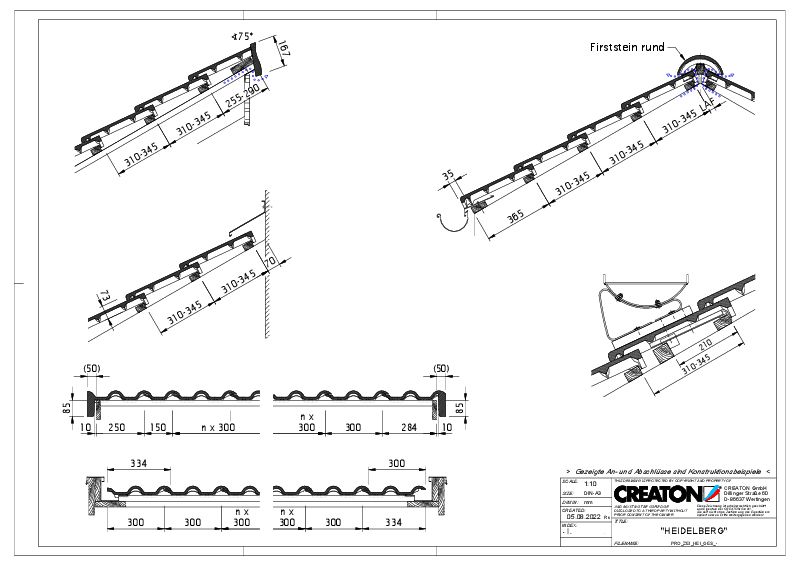

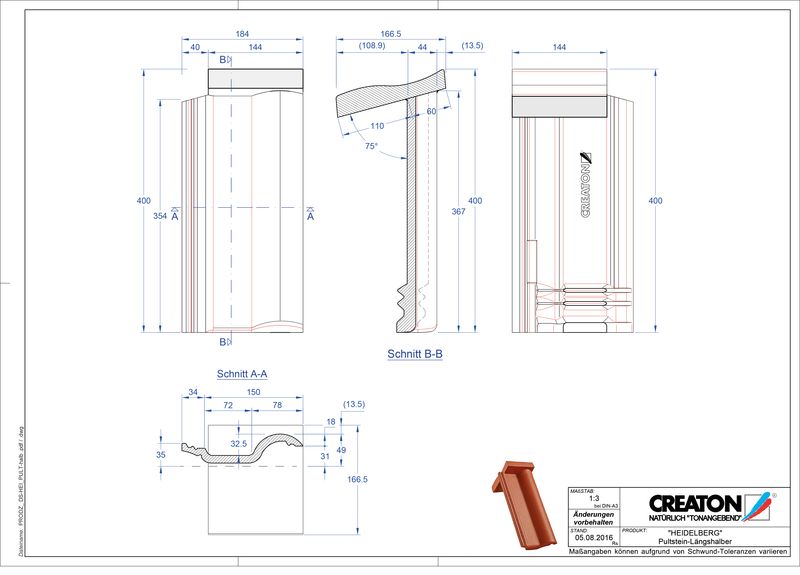

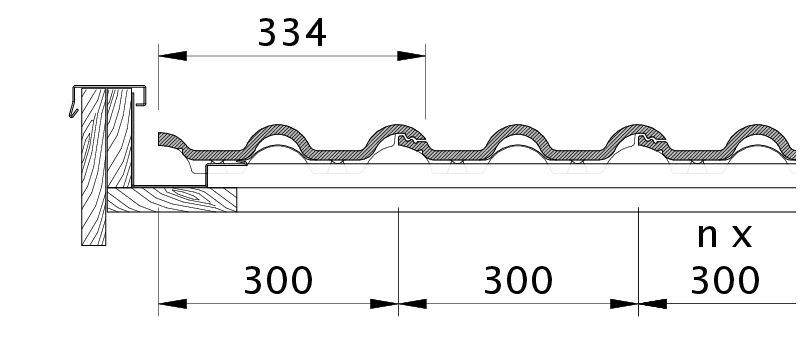

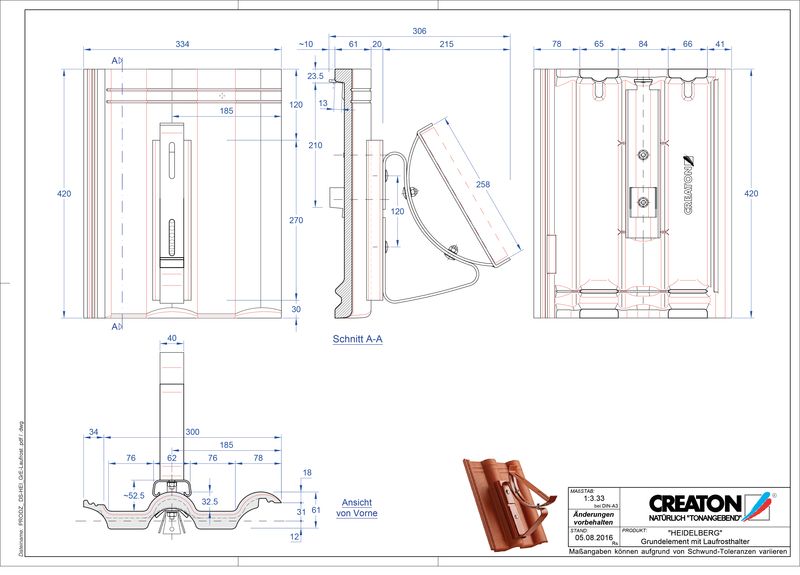

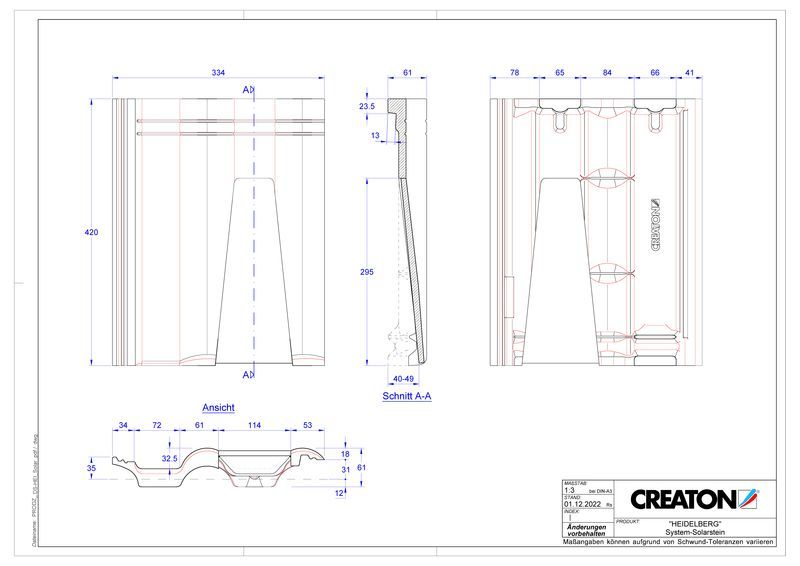

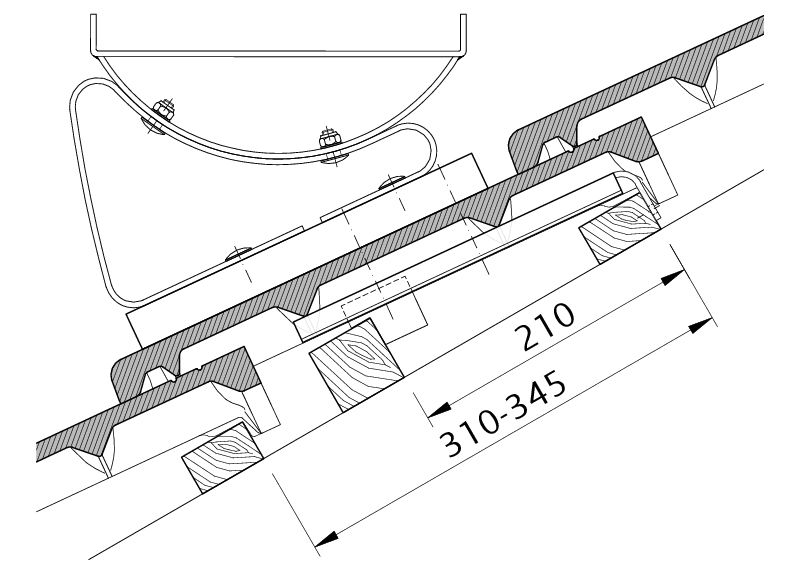

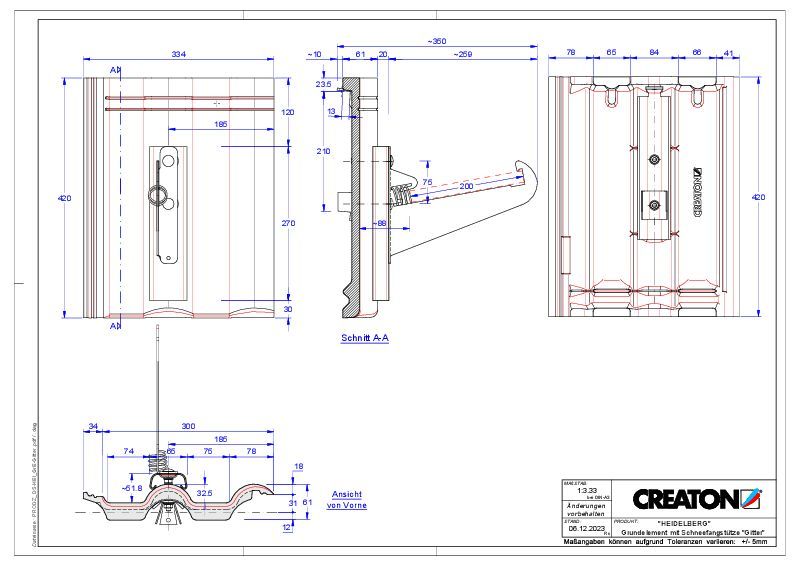

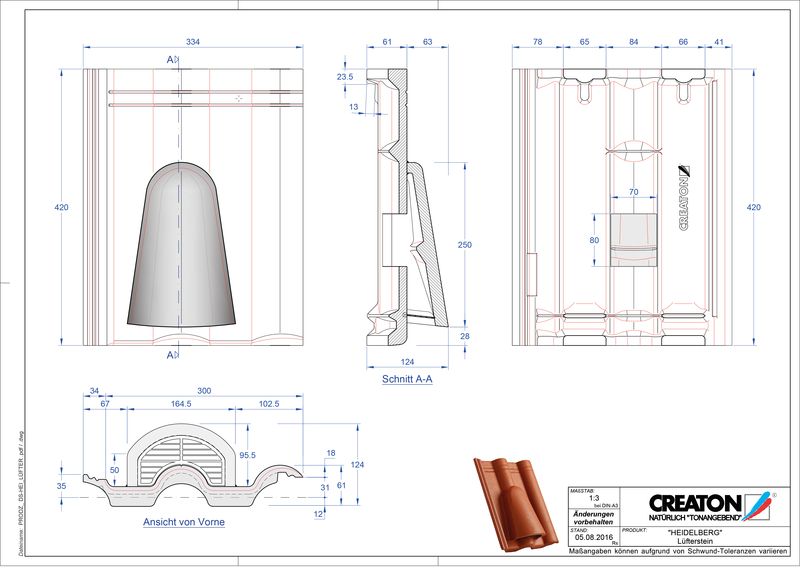

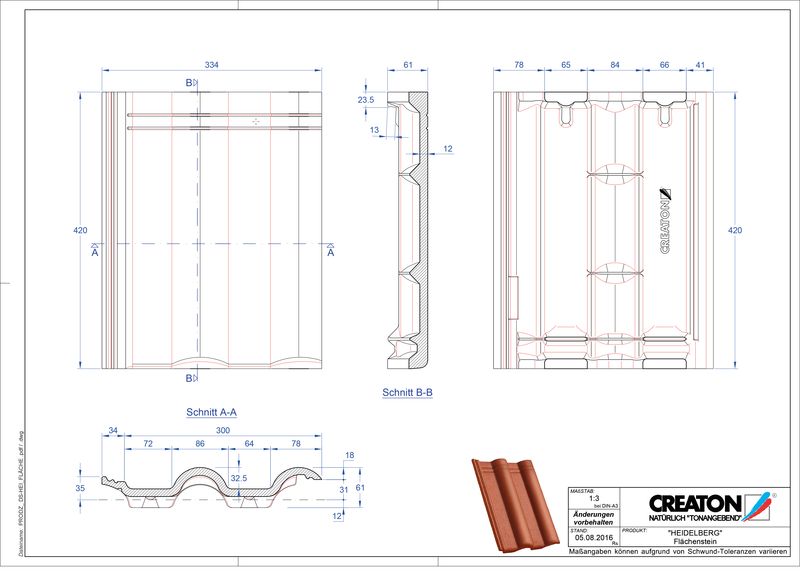

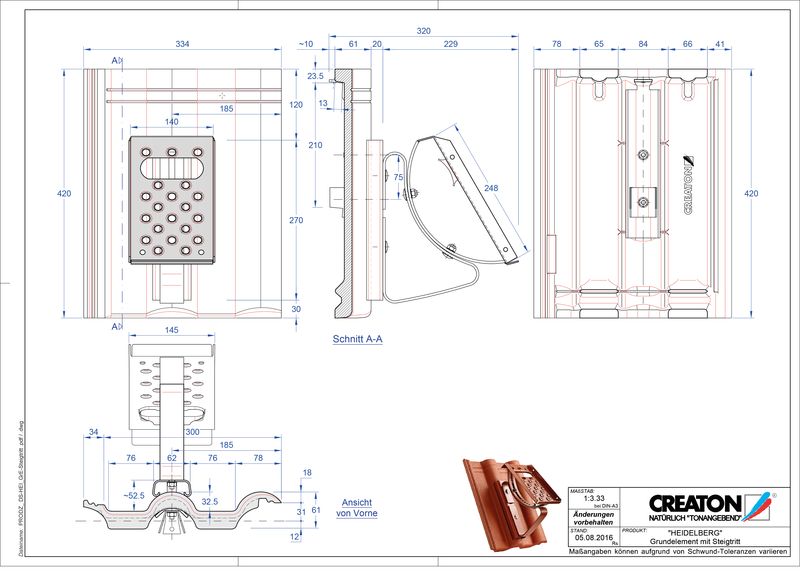

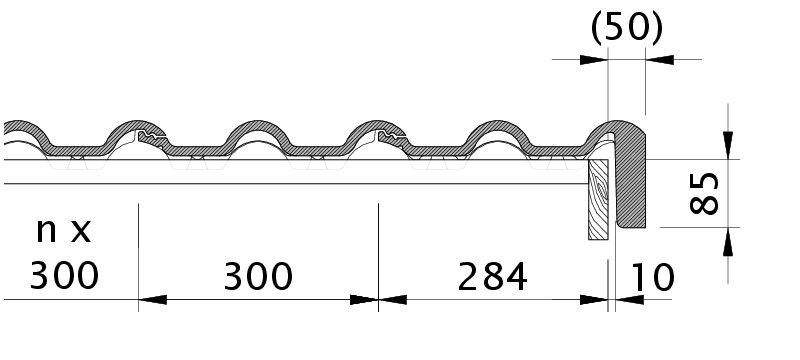

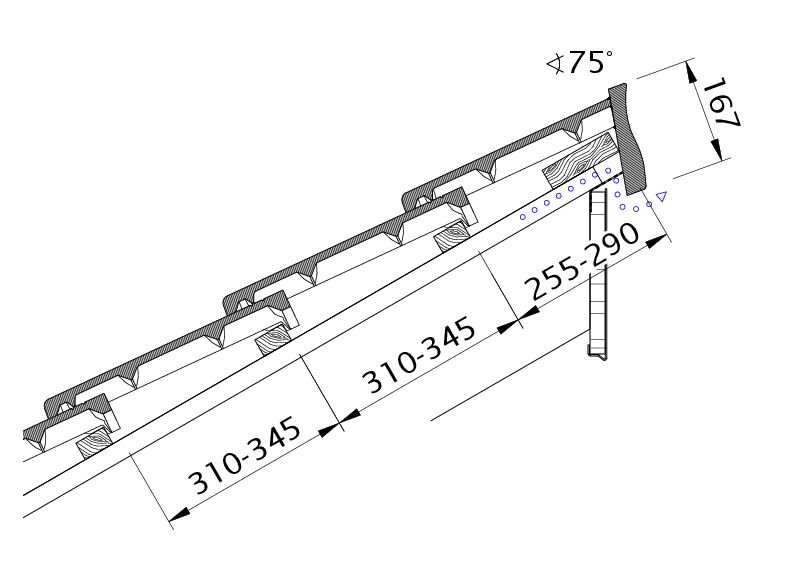

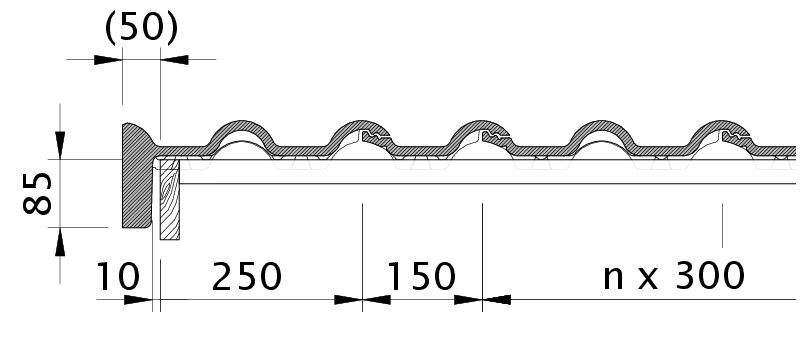

  • Die dargestellte technische Zeichnung ist nur ein Konstruktionsbeispiel.
  • Laut dem Regelwerk des ZVDH soll bei Ortgangziegeln der Abstand zwischen Innenkante Ortganglappen und Außenkante Giebelwand bzw. Außenkante Bekleidung mindestens 1 cm betragen.
  • Lattweite/ Decklänge ist abhängig von Dachneigung.
  • Bitte berücksichtigen Sie das Musterschreiben für die Regeldachneigungen CREATON.

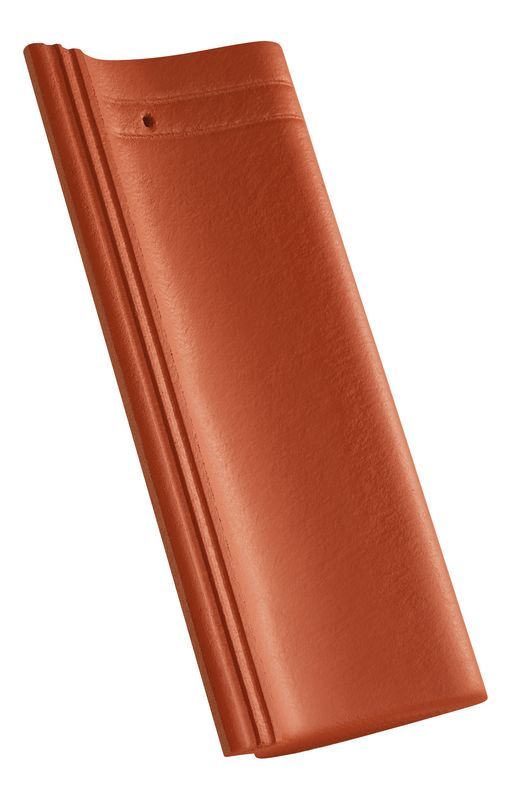

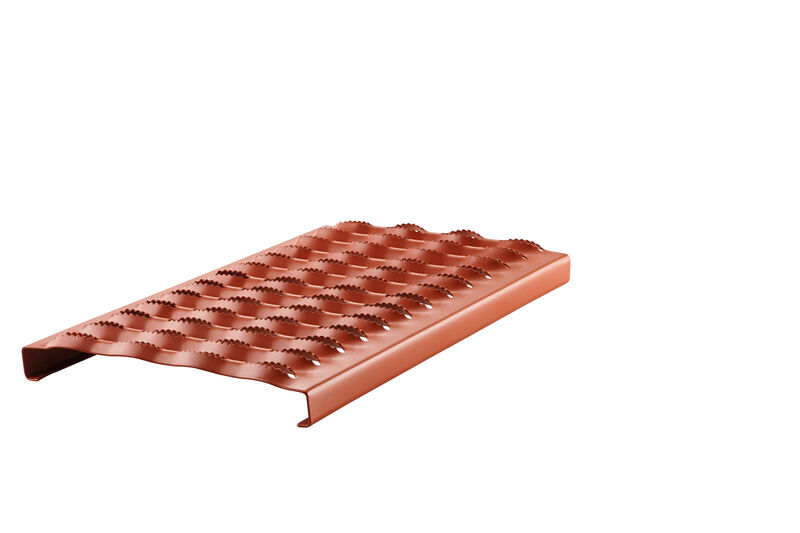

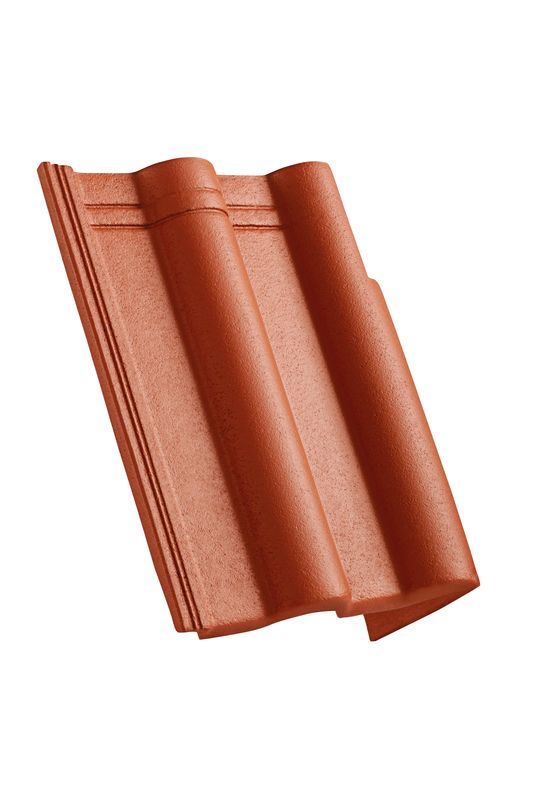

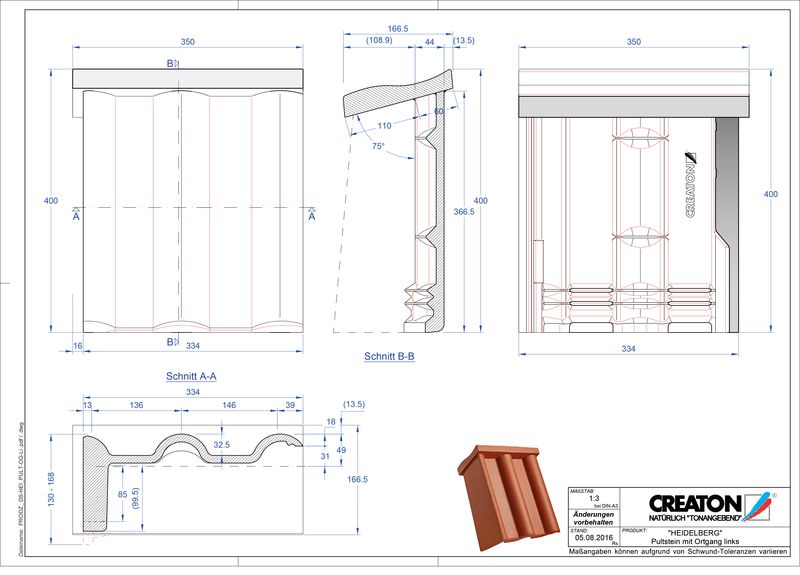

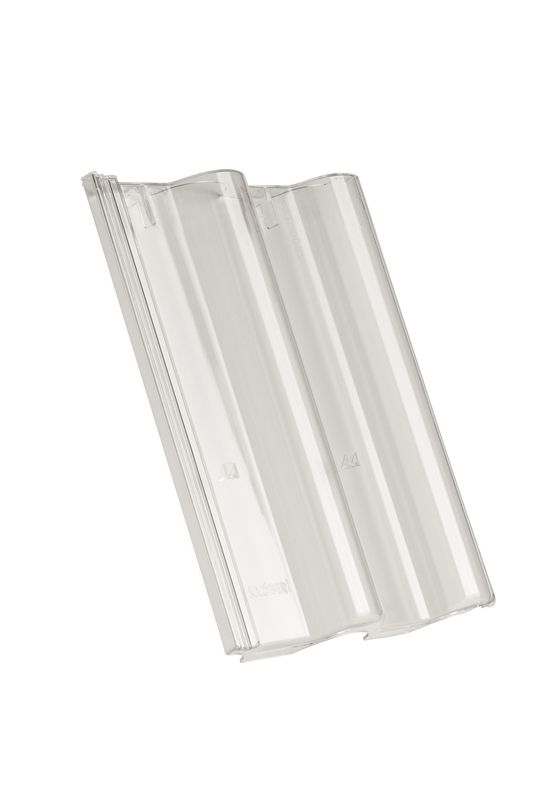

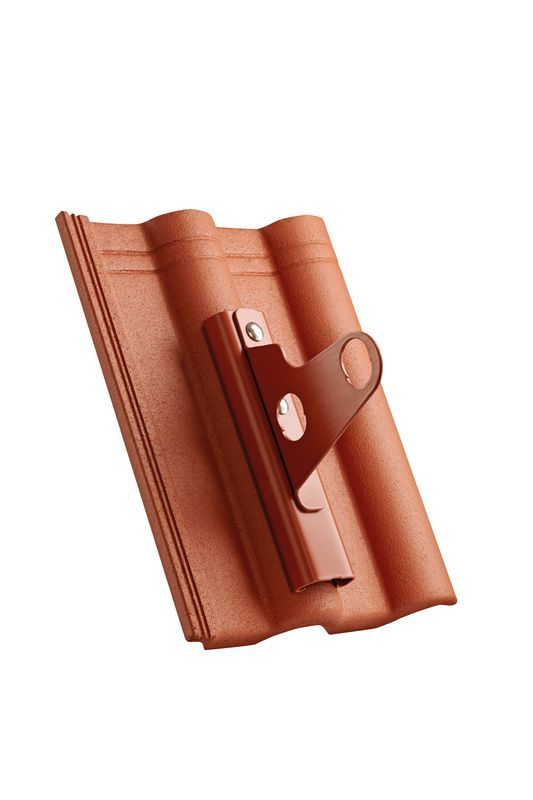

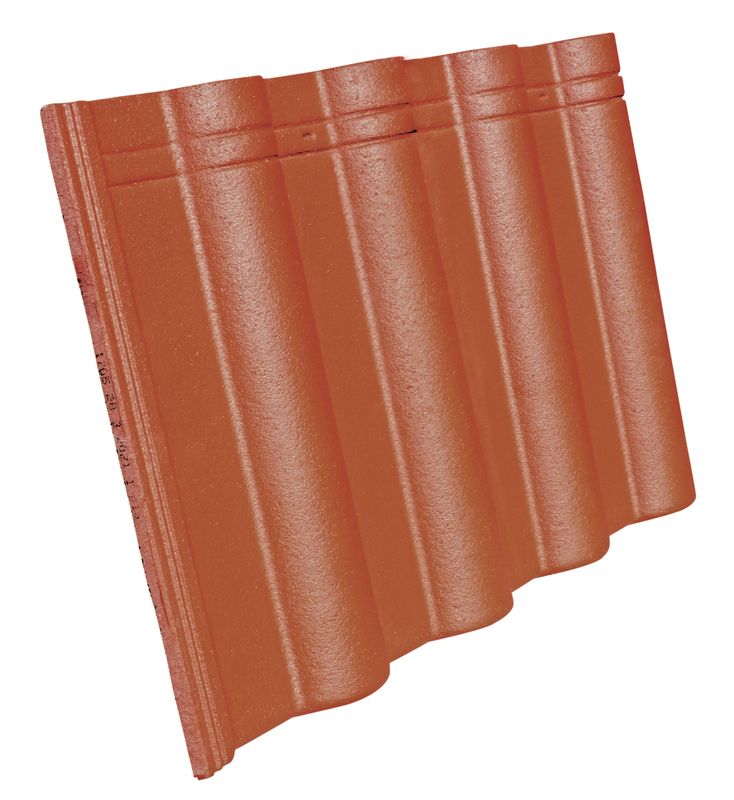

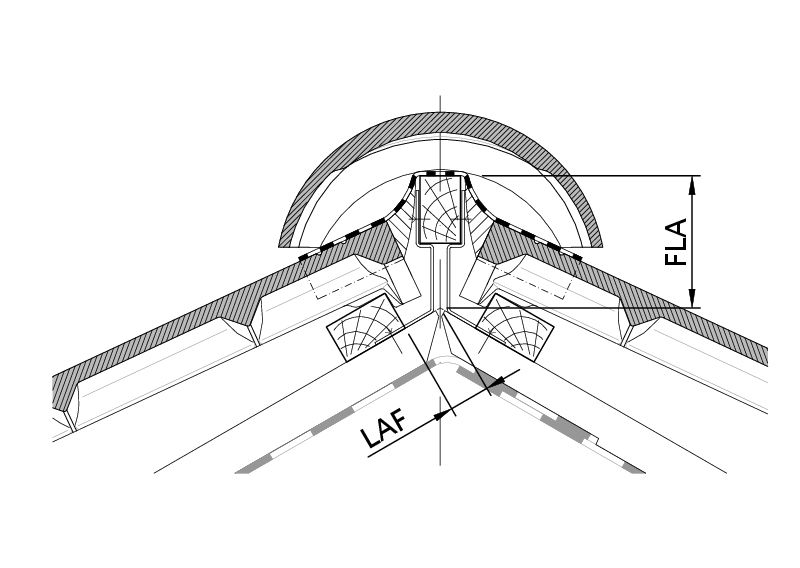

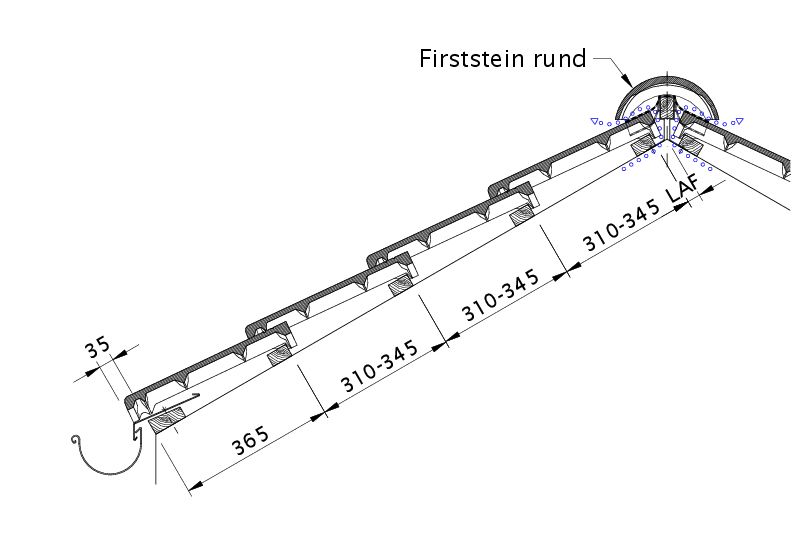

LAF-/FLA-WERTE

LAF-/FLA Werte in mm für 30x50-Lattung
Bedarf Firststein (ca.)DN15°20°25°30°35°40°45°50°55°60°
FIR 2.5 Stück/lfmLAF35333230292826252525
FIR 2.5 Stück/lfmFLA11310710298938985827976
LAF-/FLA Werte in mm für 40x60-Lattung
Bedarf Firststein (ca.)DN15°20°25°30°35°40°45°50°55°60°
FIR 2.5 Stück/lfmLAF35333230292826252525
FIR 2.5 Stück/lfmFLA12211711210810410198928986
