HARMONIE NUANCE schieferton engobiert

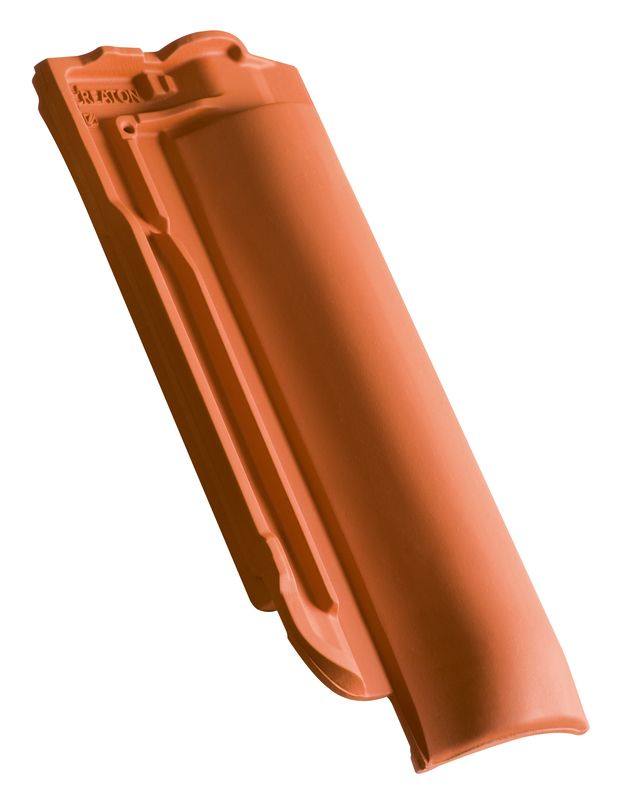

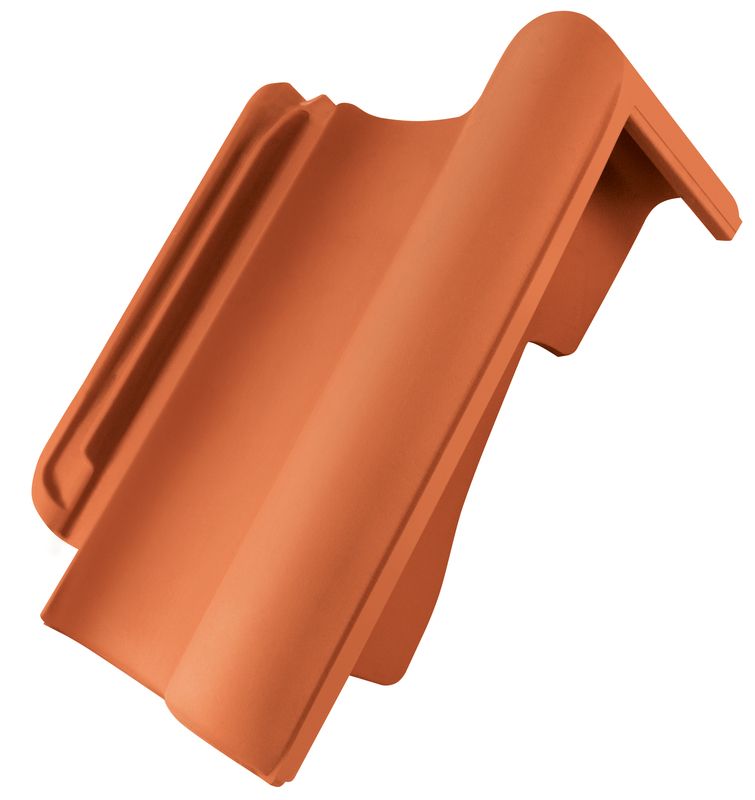

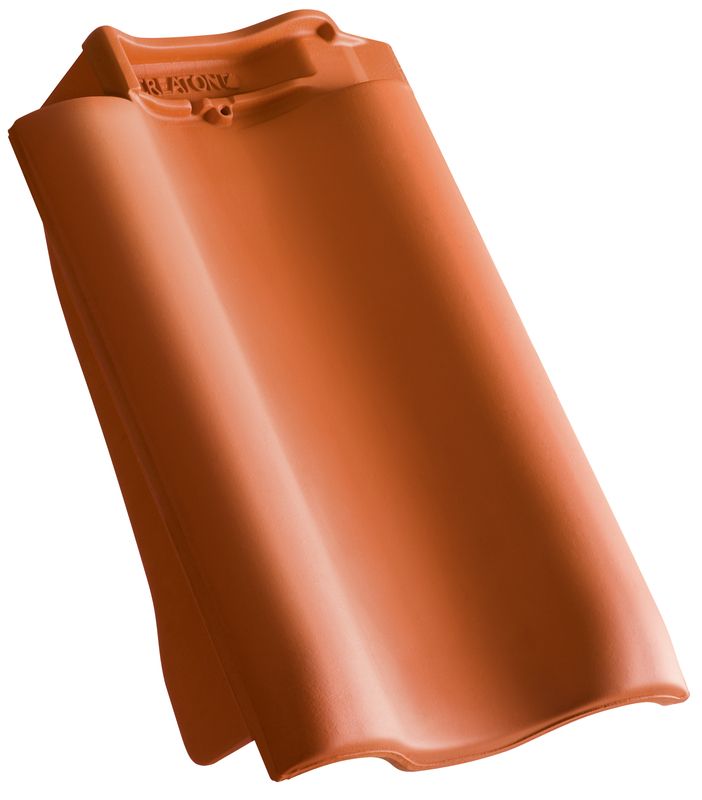

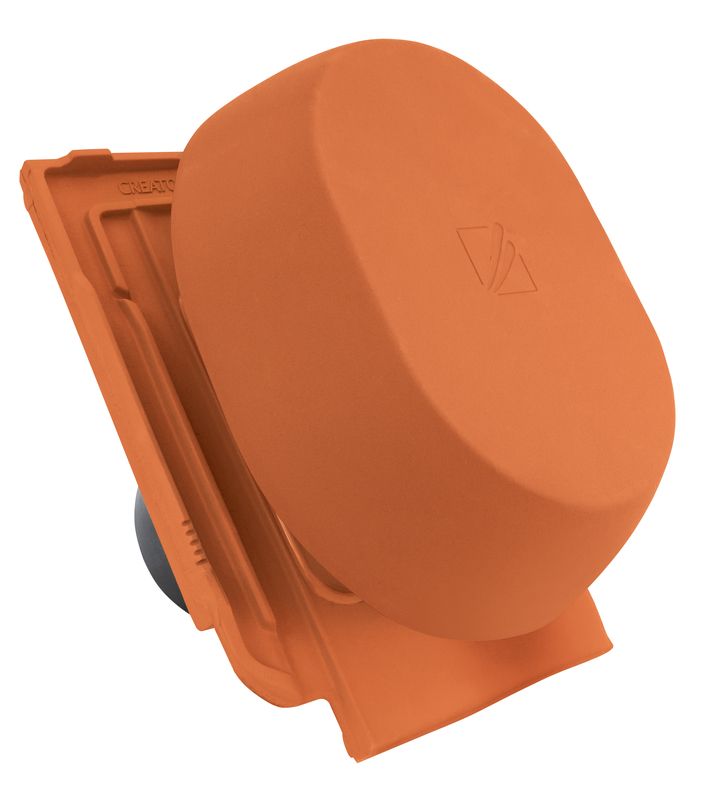

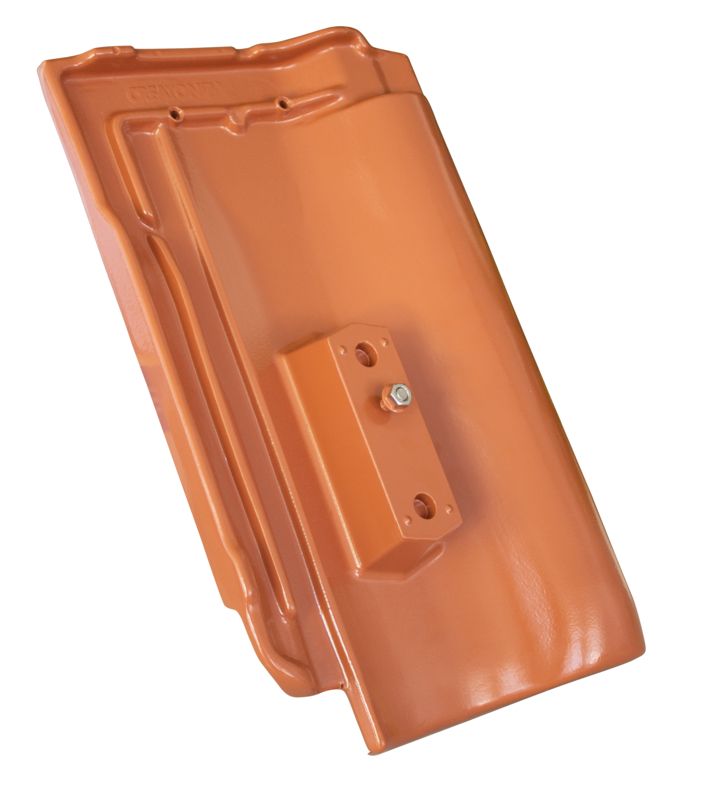

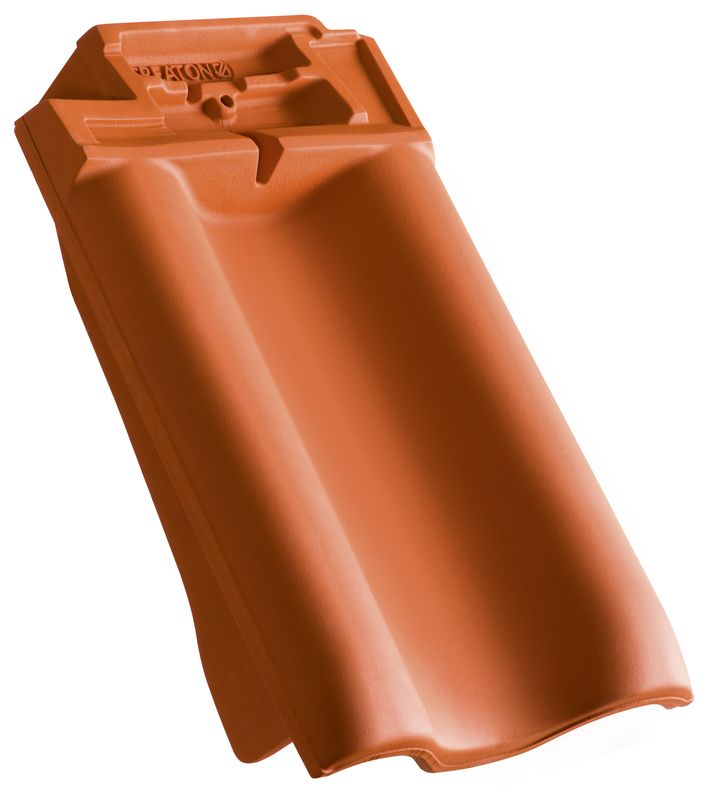

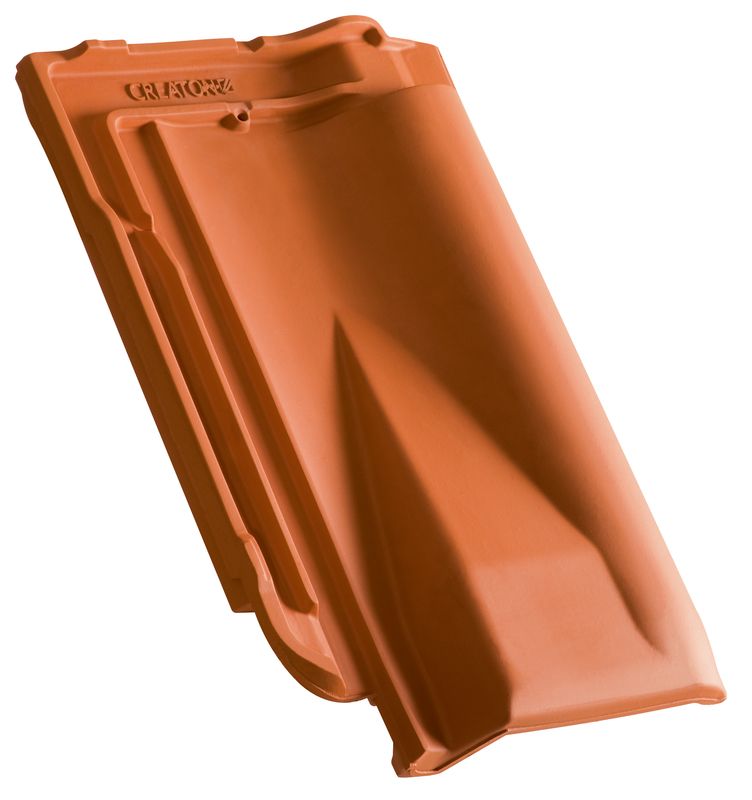

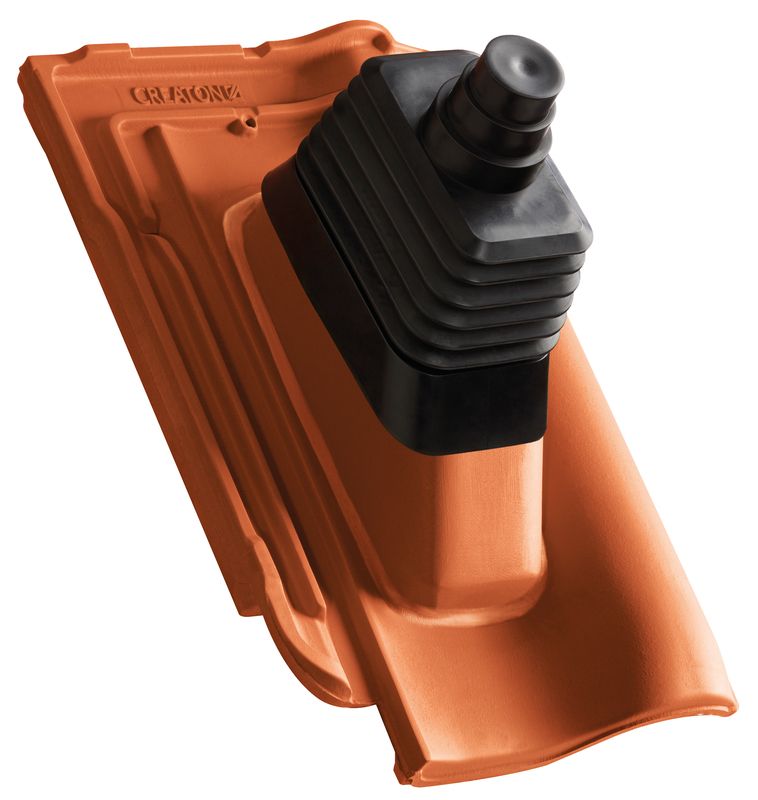

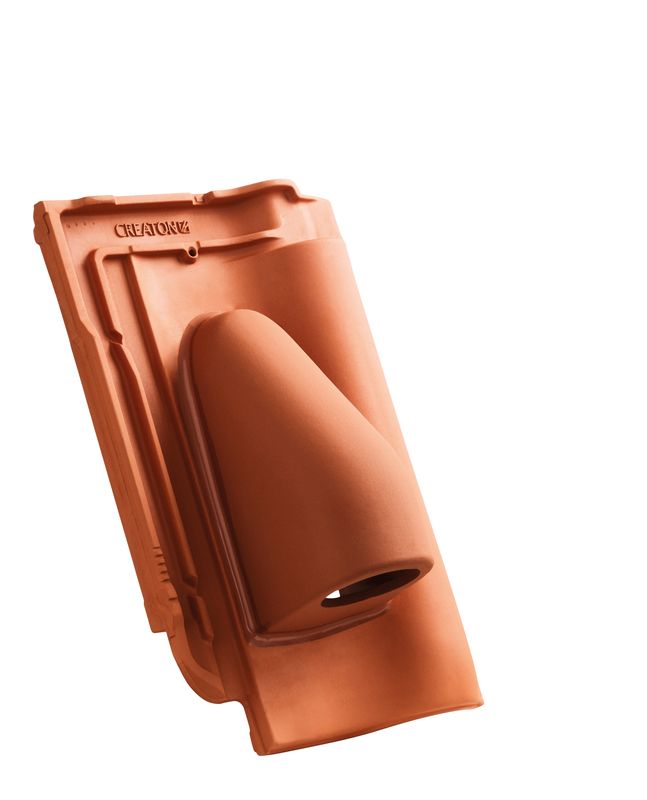

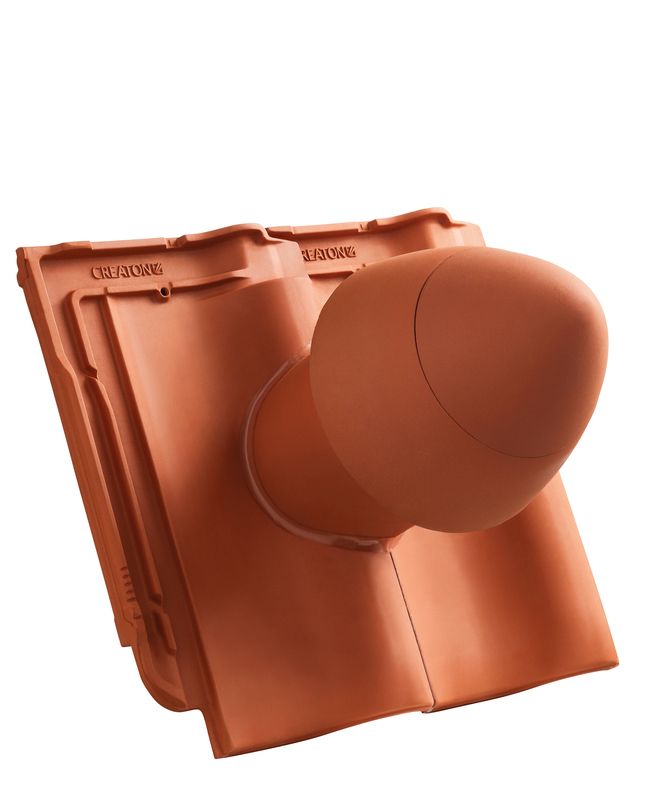

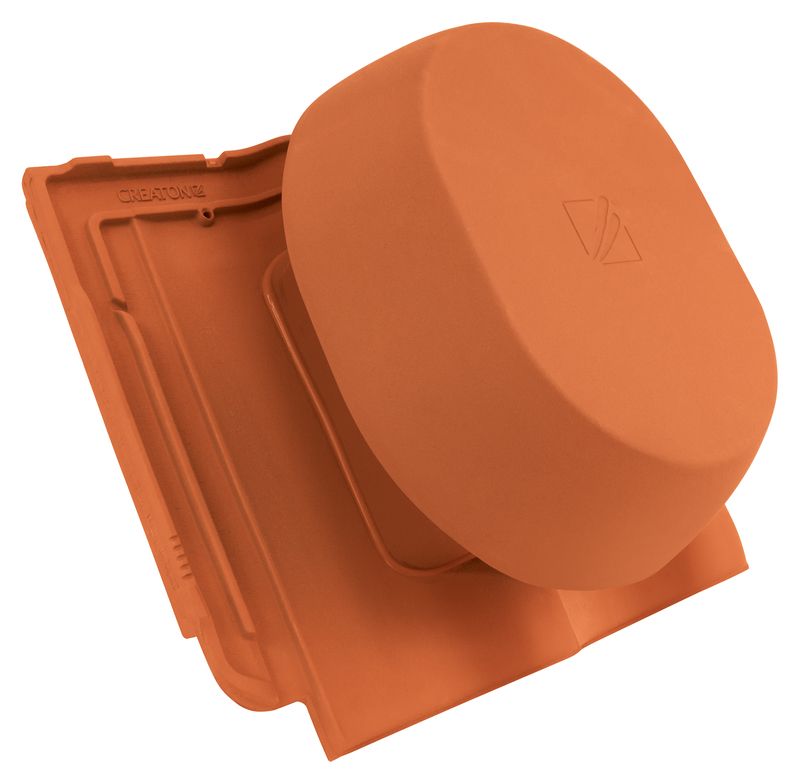

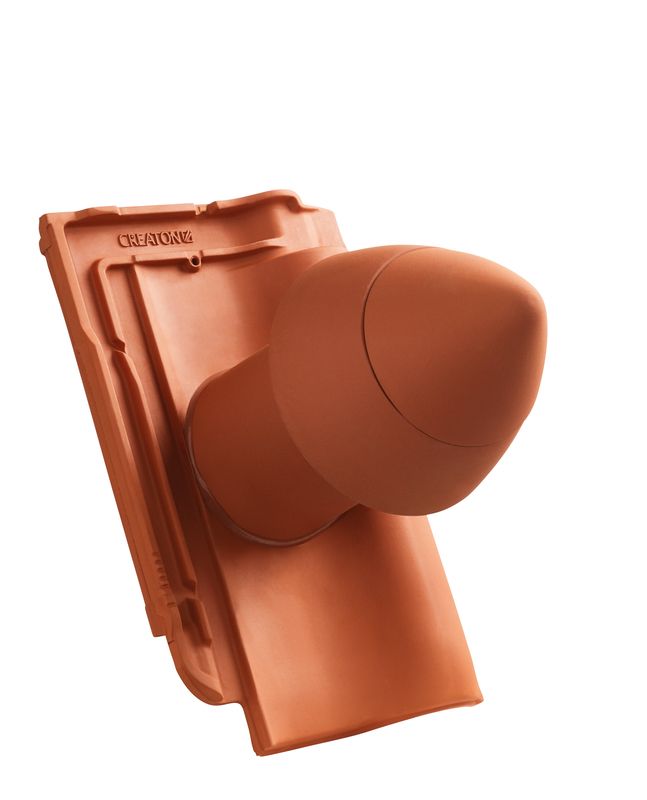

HARMONIE

Einfach zeitlos schön.

  • Der flexibelste kleinformatige Flachdachziegel seiner Art
  • Für fast jede Form und Neigung einsetzbar
  • Großes Verschiebespiel von 25 mm

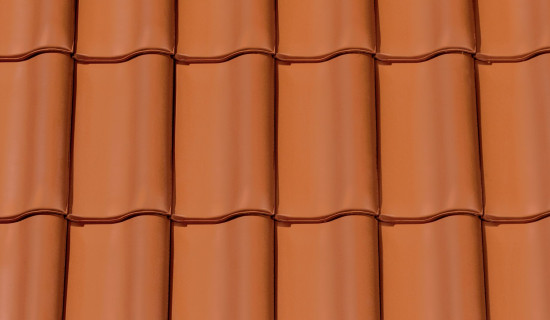

  • Ausgewogenes und optimiertes Deckbild
  • Hohe Sicherheit dank Vierfachüberdeckung durch Kopf- und Seitenverfalzung
  • Große Farbvielfalt durch 10 verschiedene Farben
  • HARMONIE passt sich den unterschiedlichen Dachgeometrien nahtlos an und lässt sich problemlos, schnell und sicher verlegen

Um generell in den wichtigsten Kernprodukten eine möglichst hohe Verfügbarkeit für Sie sicherzustellen, haben wir den Entschluss gefasst, zumindest temporär auf die Produktion von vereinzelten Farb- und Modellkombinationen zu verzichten. Beim Modell HARMONIE sind die Farben NUANCE toskana engobiert und FINESSE schwarz glasiert b.a.w. nicht verfügbar.

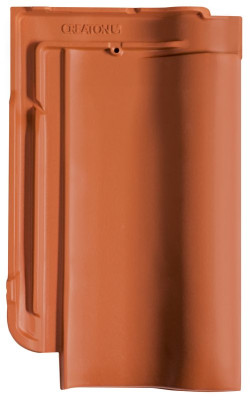

naturrot
naturrot
NUANCE rot engobiert
NUANCE rot engobiert
NUANCE toskana engobiert
NUANCE toskana engobiert
NUANCE kupferrot engobiert
NUANCE kupferrot engobiert
NUANCE weinrot engobiert
NUANCE weinrot engobiert
NUANCE dunkelbraun engobiert
NUANCE dunkelbraun engobiert
NUANCE schieferton engobiert
NUANCE schieferton engobiert
NUANCE anthrazit engobiert
NUANCE anthrazit engobiert
FINESSE schwarz glasiert
FINESSE schwarz glasiert
FINESSE braun glasiert
FINESSE braun glasiert

Technische Daten

Größe (ca.)250 x 410 mm
Deckbreite min. (ca.)197 mm
Deckbreite i.M. (ca.)199 mm
Deckbreite max. (ca.)201 mm
Decklänge min. (ca.)328 mm
Decklänge i.M. (ca.)340 mm
Decklänge max. (ca.)352 mm
Ziegelbedarf min. (ca.)14.2 Stück/m²
Ziegelbedarf i.M. (ca.)14.9 Stück/m²
Ziegelbedarf max. (ca.)15.6 Stück/m²
Gewicht je Stück (ca.)3.1 kg/Stück
Gewicht je m² (ca.)46.2 kg/m²
Gewicht je Palette (ca.)893 kg
Stück je Minipack5 Stück
Stück je Palette280 Stück

Einsatzbereiche

Zusatzmaßnahmen nach CREATON Herstellerangabe
16 °Regeldachneigung CREATON DE in Kombination mit Zusatzmaßnahmen nach Herstellerangaben
≥ 16 °Ausführung einer Unterspannung/Unterdeckung verklebt ohne Nageldichtung, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥ 14 °Ausführung einer Unterspannung/Unterdeckung verklebt ohne Nageldichtung, mögliche CREATON Produkte: DUO longlife ND extra
≥ 14 °Ausführung einer Unterspannung/Unterdeckung verklebt mit Nageldichtung, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥ 12 °Ausführung als regensicheres Unterdach, mögliche CREATON Produkte: DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥ 10 °Ausführung als wasserdichtes Unterdach, mögliche CREATON Produkte: QUATTRO longlife extra
- Ausführung als wasserdichtes Unterdach in 7° Sonderlösung verschweißt, bitte gesonderte Verlegerichtlinien beachten, mögliche CREATON Produkte: QUATTRO longlife extra

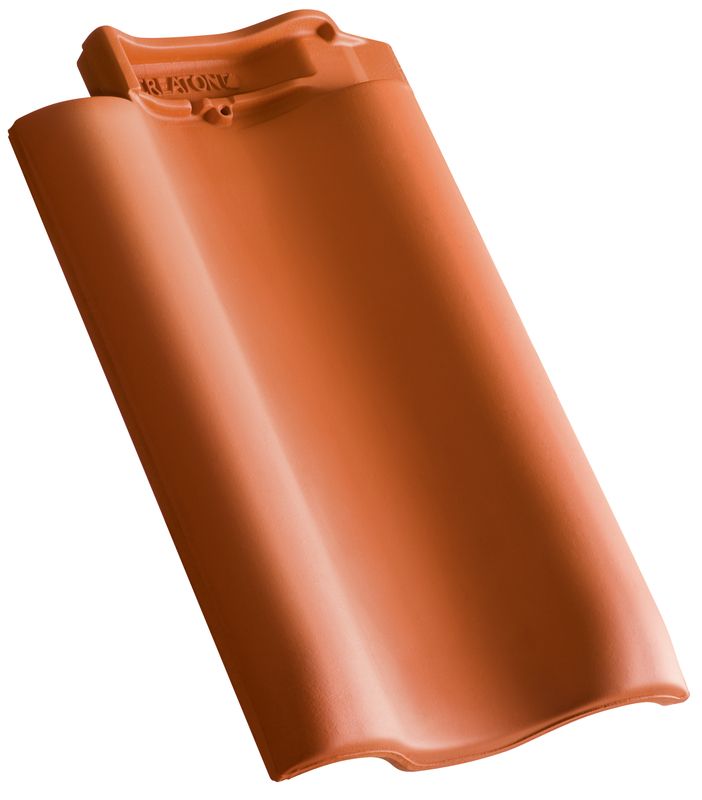

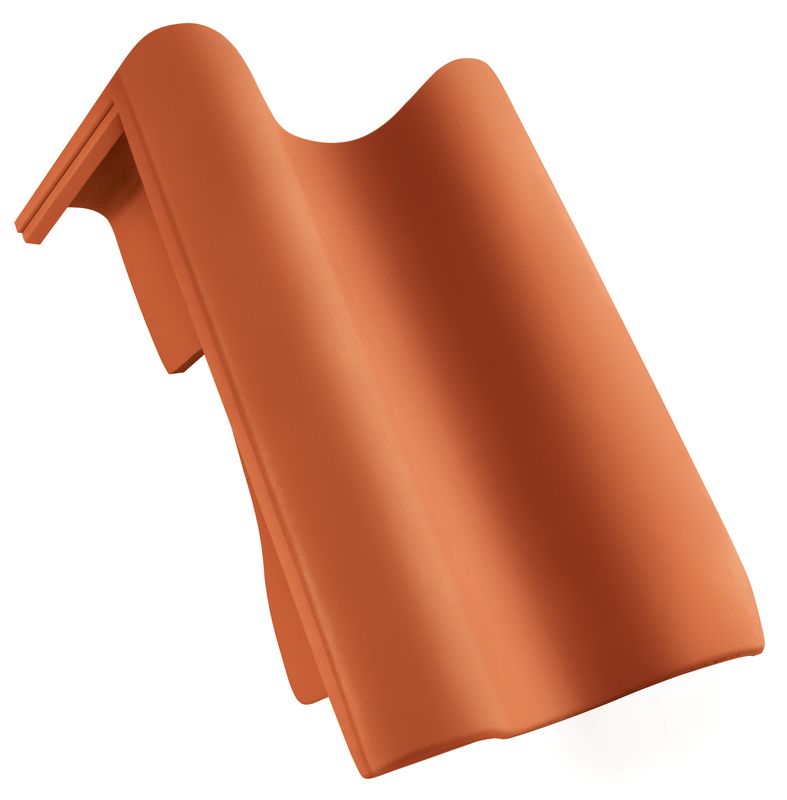

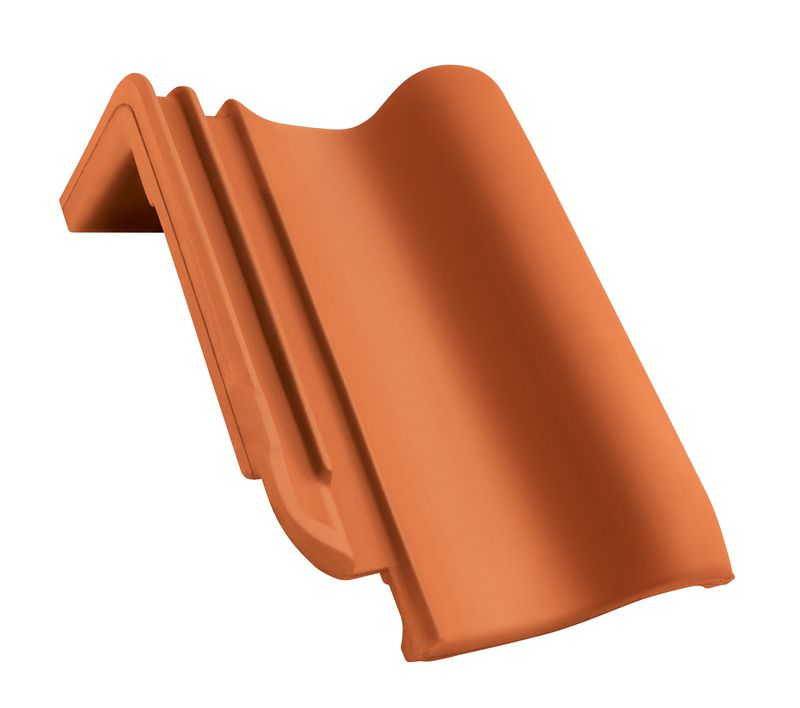

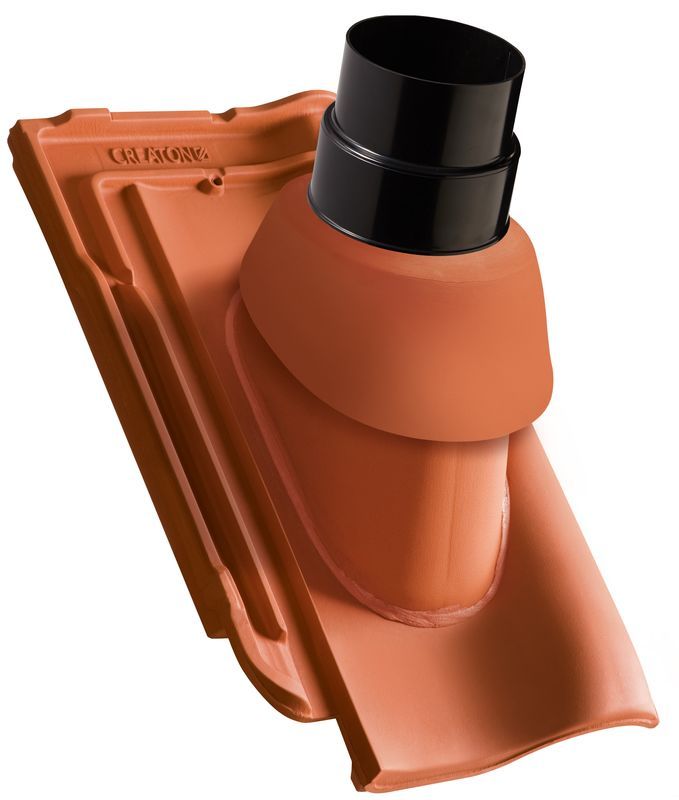

Verlegehinweise

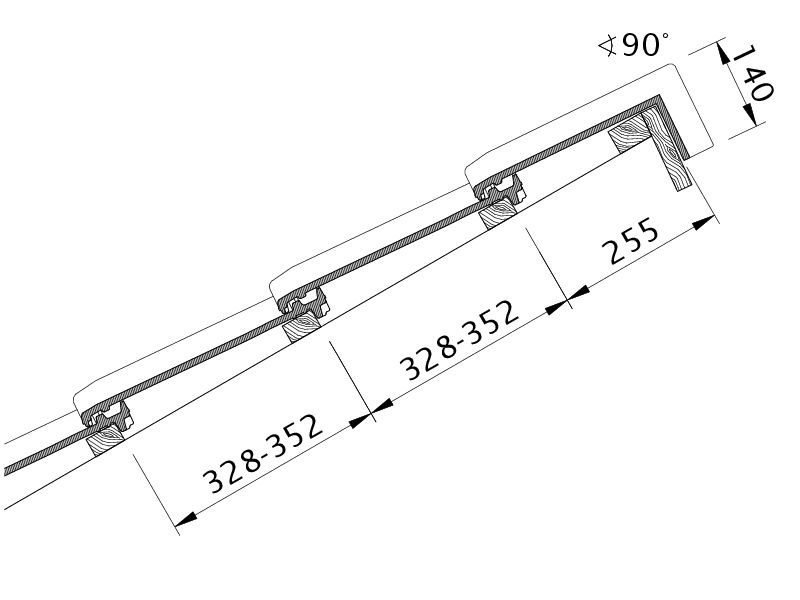

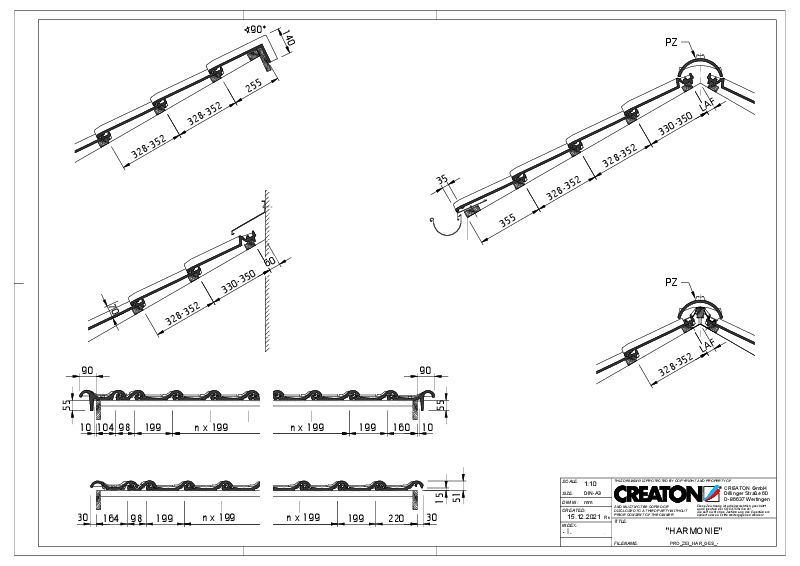

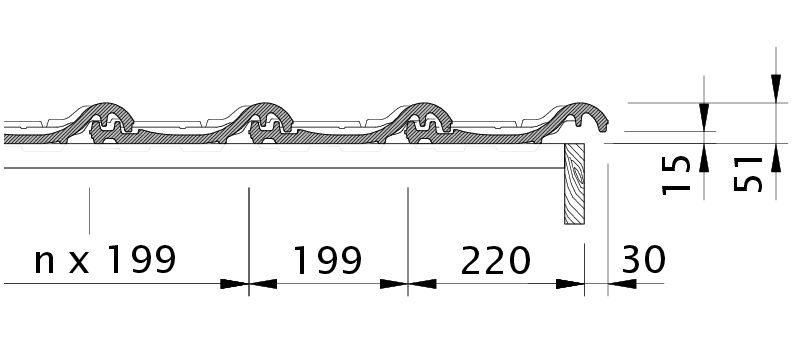

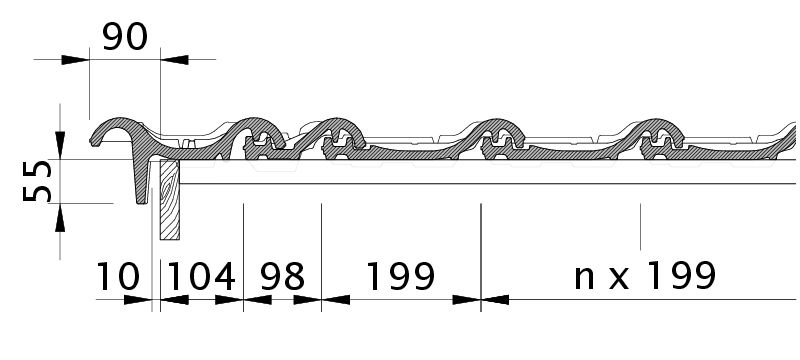

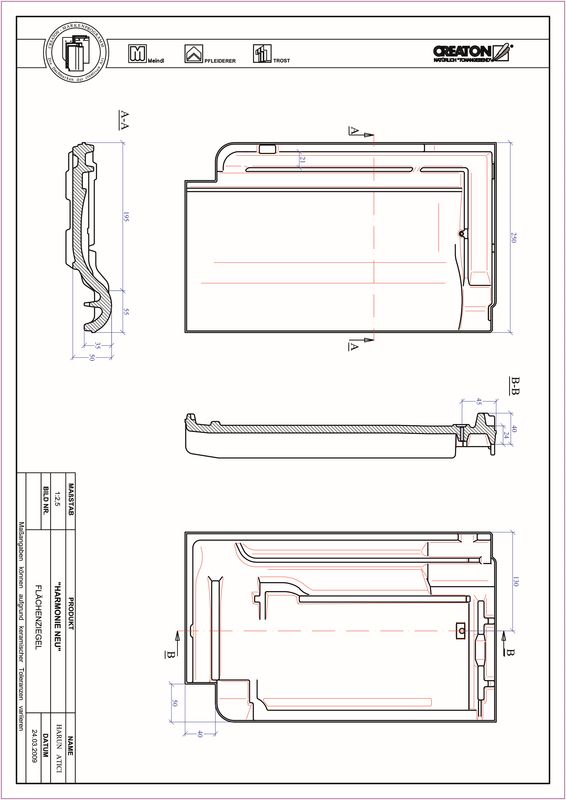

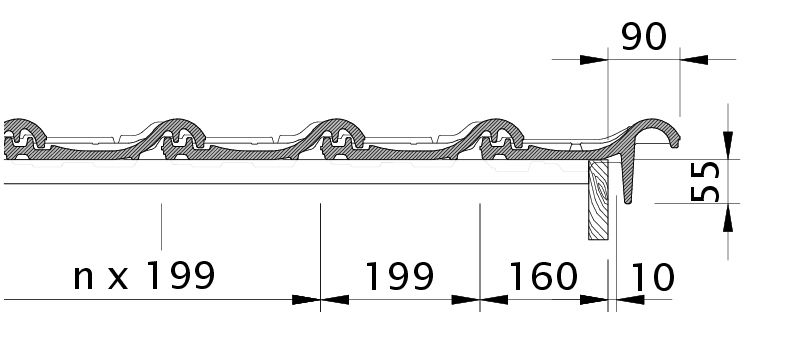

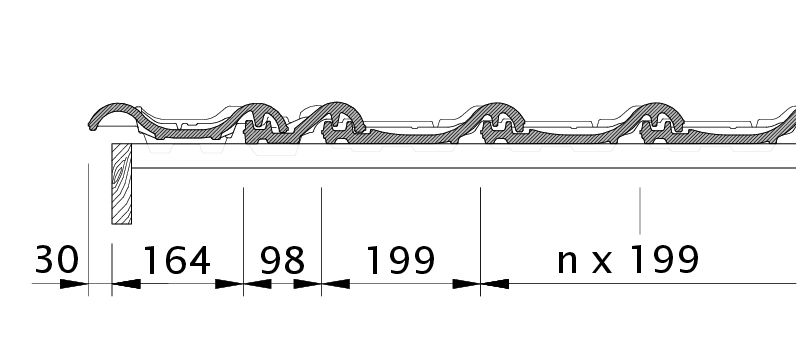

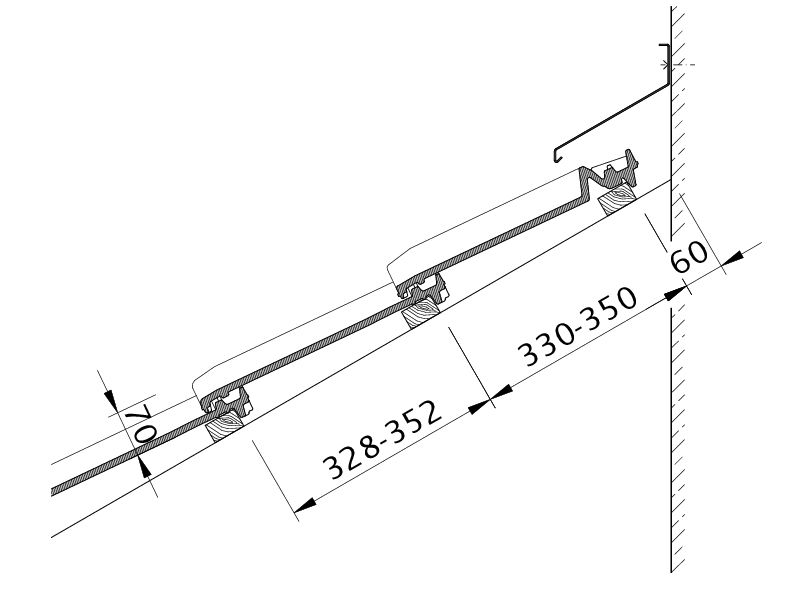

  • Die dargestellte technische Zeichnung ist nur ein Konstruktionsbeispiel.
  • Laut dem Regelwerk des ZVDH soll bei Ortgangziegeln der Abstand zwischen Innenkante Ortganglappen und Außenkante Giebelwand bzw. Außenkante Bekleidung mindestens 1 cm betragen.
  • Bei den Vorgaben zu den Ausführungen des Unterdaches handelt es sich um CREATON Herstellerangaben, die von den Vorgaben nationaler Regelwerke (wie bspw. ZVDH, ÖNORM oder SIA-Normen) abweichen. Daher empfehlen wir Ihnen eine Abstimmung und schriftliche Einzelvereinbarung zwischen Ihnen als ausführendem Dachhandwerker und dem Endkunden bzw. Eigentümer der Immobilie. Diese dient der vertraglichen Absicherung beider Parteien, ergänzend zur Leistungsvereinbarung. Eine Vorlage einer solchen Einzelvereinbarungen finden Sie in den CREATON Musterschreiben zu jedem Tondachziegel- und Betondachsteinmodell unter www.creaton.de, www.creaton.at, oder www.creaton.ch
  • Bitte berücksichtigen Sie das Musterschreiben für die Regeldachneigungen CREATON.

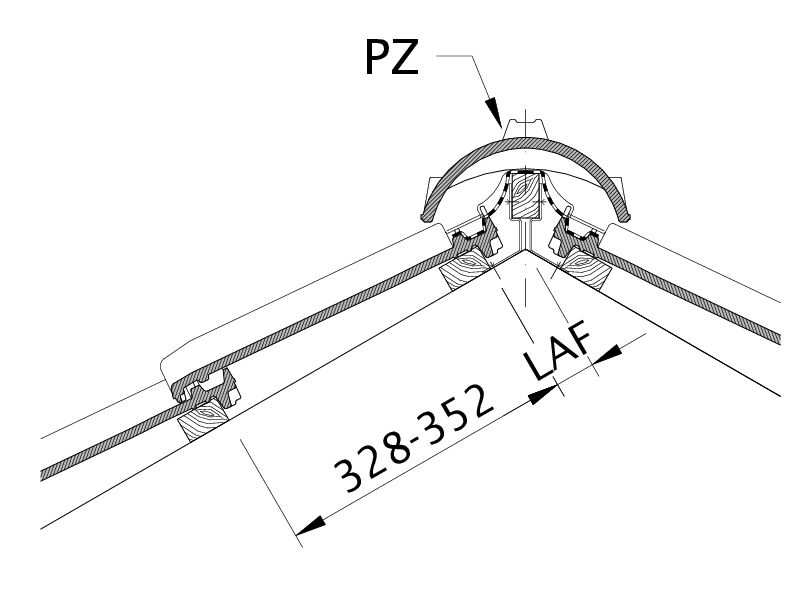

LAF-/FLA-WERTE

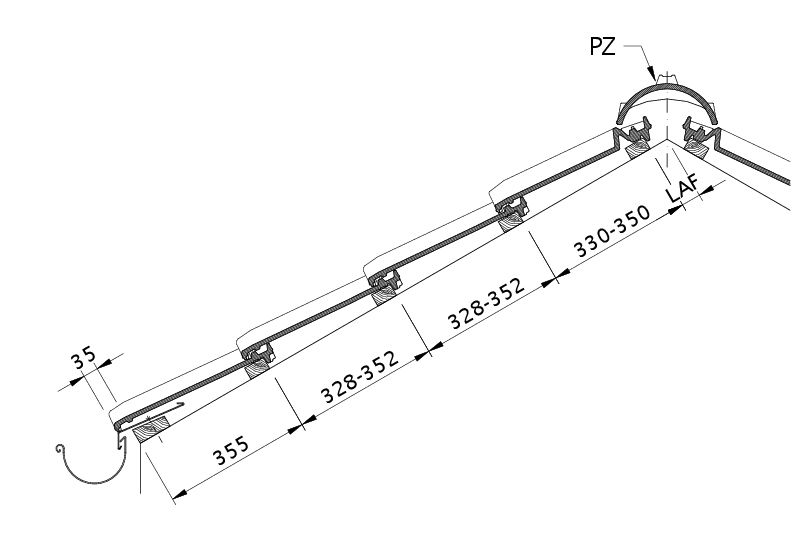

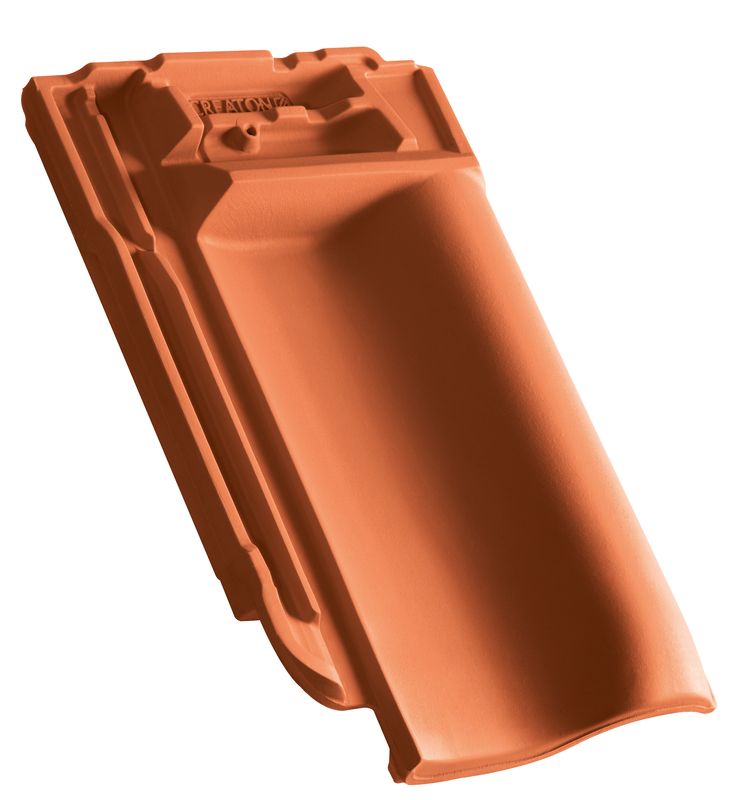

LAF-/FLA Werte in mm mit FALZ für 30x50-Lattung
