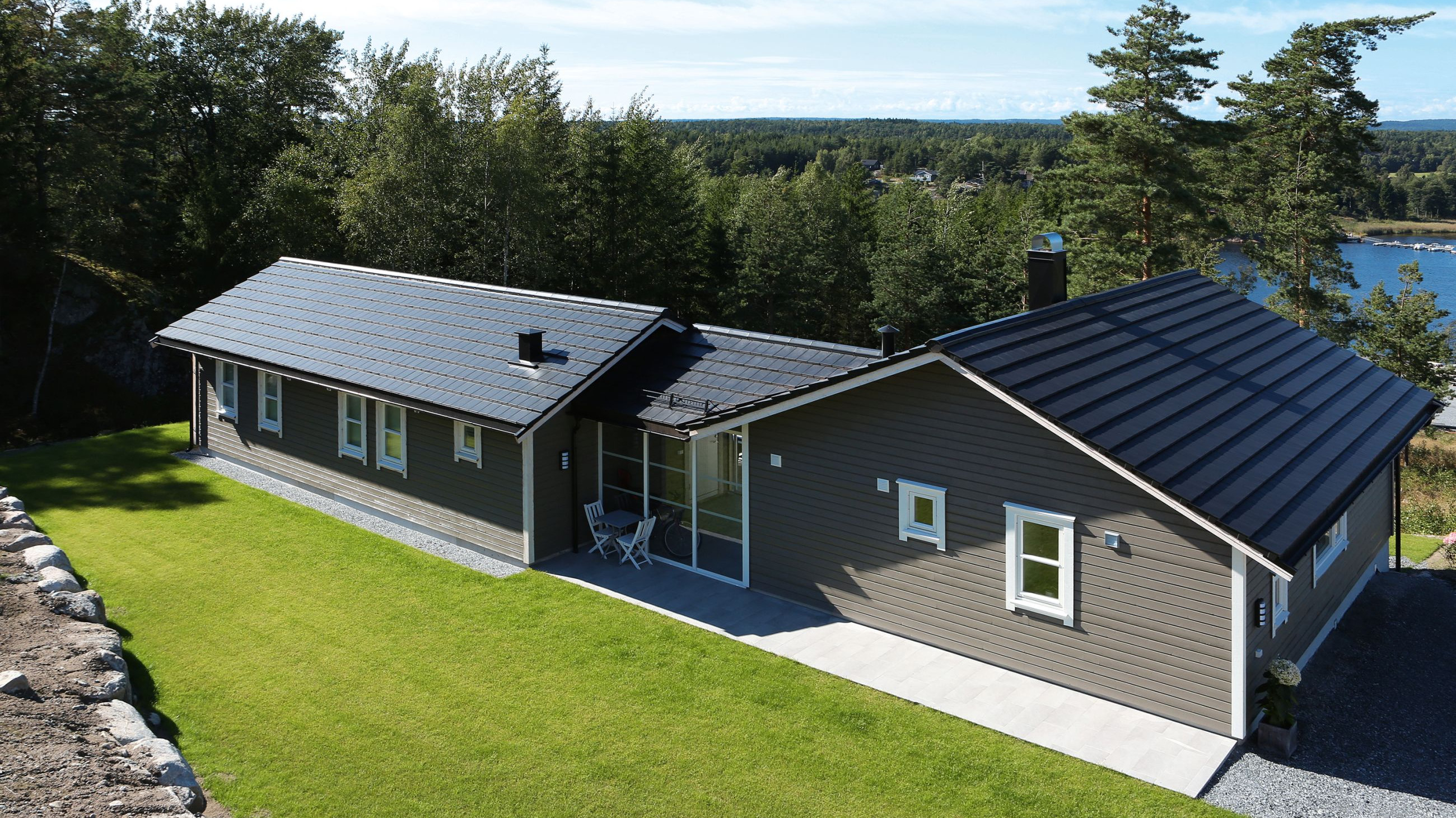

DOMINO NUANCE schieferton engobiert

DOMINO

Der geradlinige Glattziegel.

  • Großer Schiebebereich von 12 mm pro Ziegel
  • Erstklassige Rohstoffe ermöglichen hohe Homogenität, geringes Schwindungsverhalten und der hohe Eisenoxidanteil erschafft unverfälschte, leuchtend intensive Farben
  • Besonders starke Tiefenausprägung bei der vertikalen Verfalzung
  • Kann nach ZVDH bei untergeordneten Gebäuden in Verbandsdeckung ab 25° Dachneigung ohne zusätzliche Maßnahmen verlegt werden
  • Vertikal ist DOMINO einmal verfalzt. Aber wie! Die besonders starke Tiefenausprägung bietet auch bei massiven Windeinflüssen eine optimale Wasserabführung. Treppenförmige Überdeckungen schützen zuverlässig vor dem Eindringen von Wasser und Schmutz

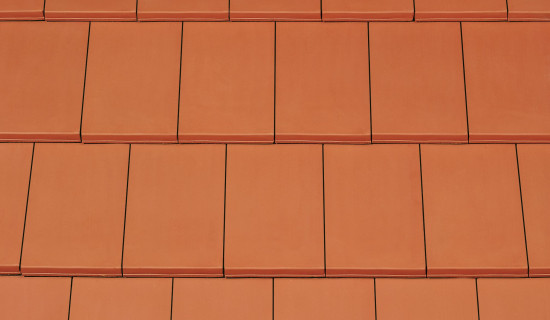

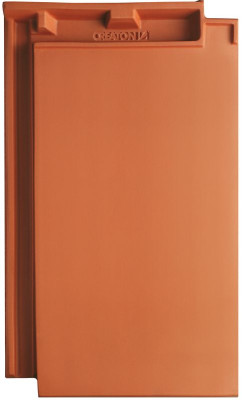

naturrot
naturrot
NUANCE kupferrot engobiert
NUANCE kupferrot engobiert
NUANCE weinrot engobiert
NUANCE weinrot engobiert
NUANCE grau engobiert
NUANCE grau engobiert

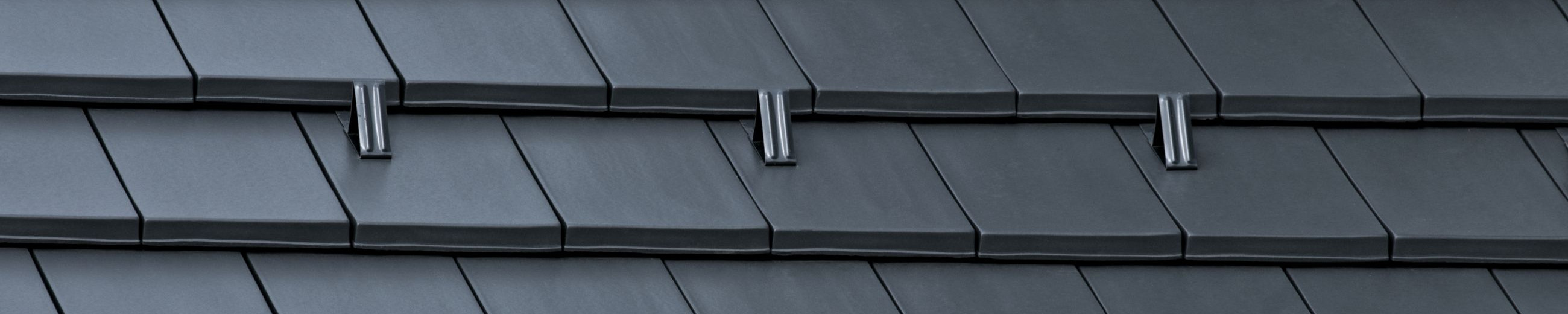

NUANCE schieferton engobiert
NUANCE schieferton engobiert
NUANCE schwarz matt engobiert
NUANCE schwarz matt engobiert
FINESSE schiefer glasiert
FINESSE schiefer glasiert
FINESSE schwarz glasiert
FINESSE schwarz glasiert

Technische Daten

Größe (ca.)257 x 436 mm
Deckbreite min. (ca.)224 mm
Deckbreite i.M. (ca.)225 mm
Deckbreite max. (ca.)226 mm

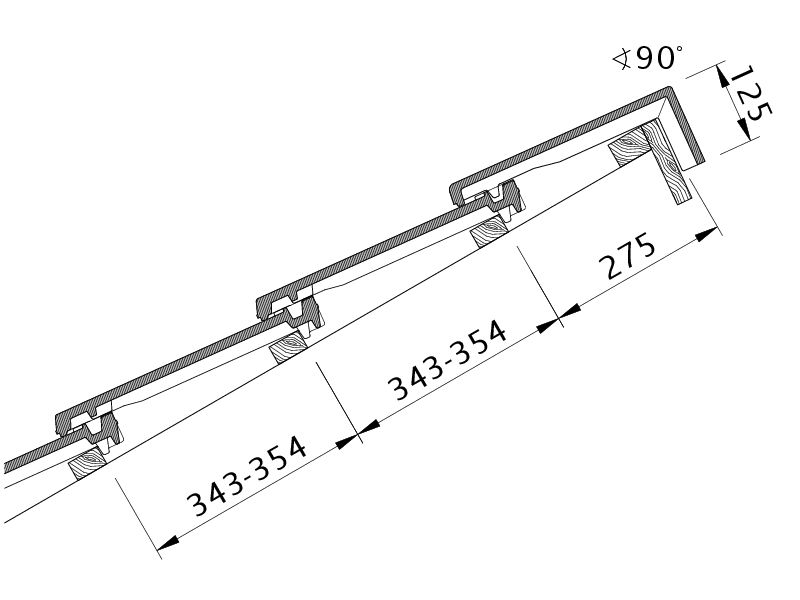

Decklänge min. (ca.)343 mm
Decklänge i.M. (ca.)348 mm
Decklänge max. (ca.)354 mm
Ziegelbedarf min. (ca.)12.4 Stück/m²
Ziegelbedarf i.M. (ca.)12.7 Stück/m²
Ziegelbedarf max. (ca.)13.1 Stück/m²
Gewicht je Stück (ca.)4.2 kg/Stück
Gewicht je m² (ca.)53.3 kg/m²
Gewicht je Palette (ca.)1033 kg
Stück je Minipack4 Stück
Stück je Palette240 Stück

Einsatzbereiche

Zusatzmaßnahmen nach CREATON Herstellerangabe
18 °Regeldachneigung CREATON DE in Kombination mit Zusatzmaßnahmen nach Herstellerangaben
≥ 18 °Ausführung einer Unterspannung/Unterdeckung verklebt ohne Nageldichtung, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥ 16 °Ausführung einer Unterspannung/Unterdeckung verklebt ohne Nageldichtung, mögliche CREATON Produkte: DUO longlife ND extra
≥ 16 °Ausführung einer Unterspannung/Unterdeckung verklebt mit Nageldichtung, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥ 14 °Ausführung als regensicheres Unterdach, mögliche CREATON Produkte: DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥ 10 °Ausführung als wasserdichtes Unterdach, mögliche CREATON Produkte: QUATTRO longlife extra
- Ausführung als wasserdichtes Unterdach in 7° Sonderlösung verschweißt, bitte gesonderte Verlegerichtlinien beachten, mögliche CREATON Produkte: QUATTRO longlife extra

Verlegehinweise

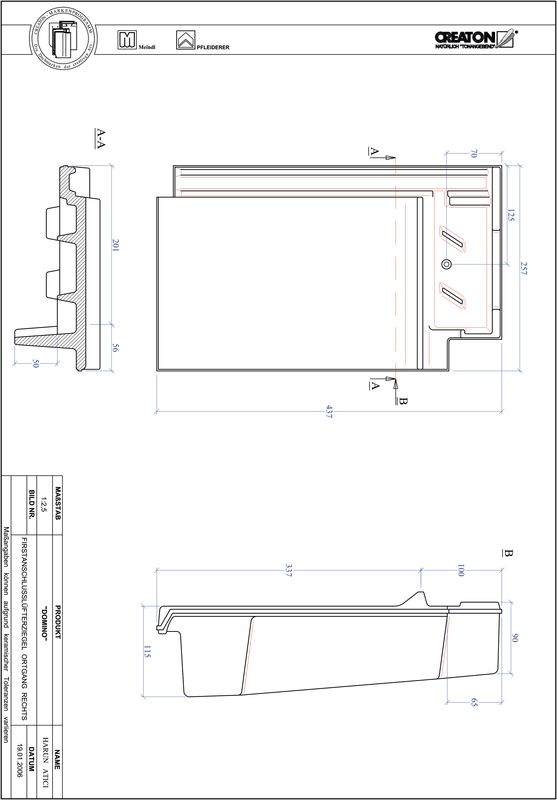

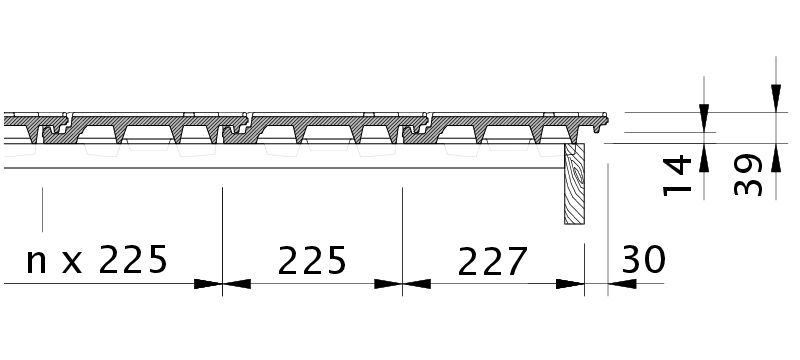

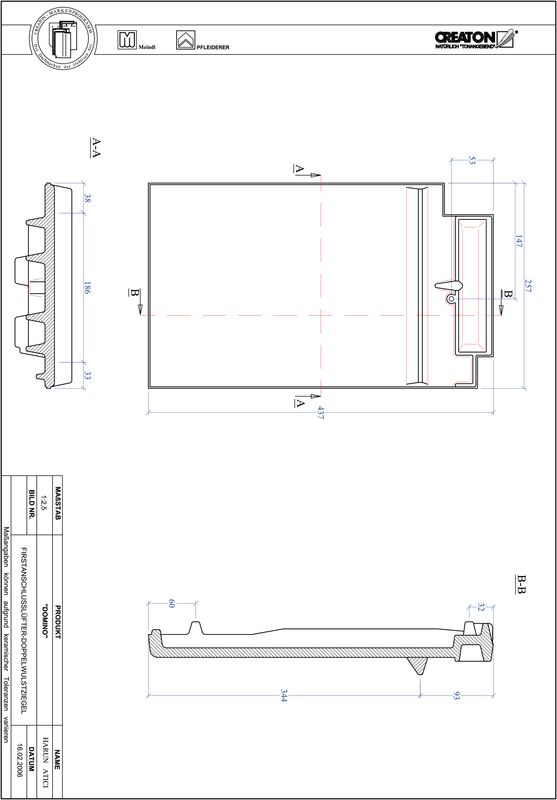

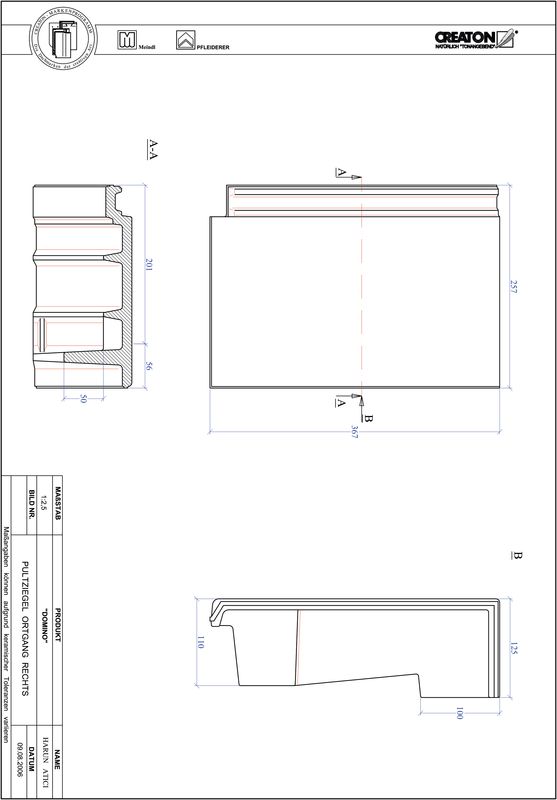

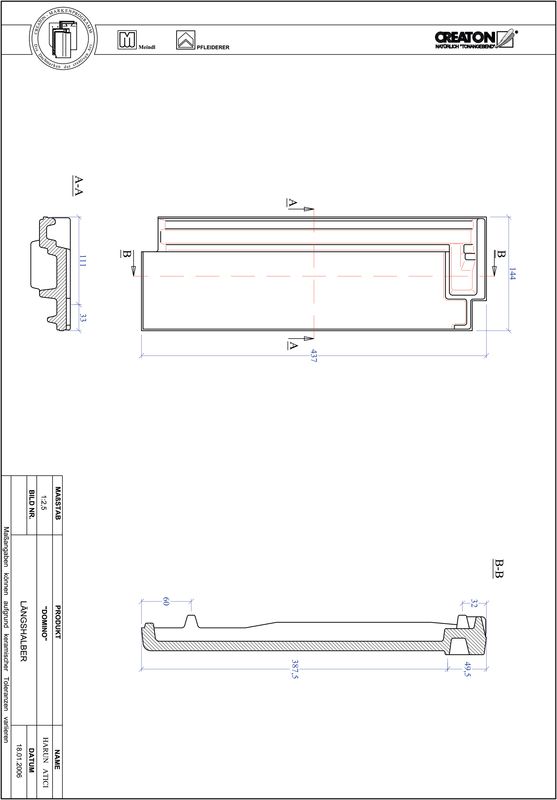

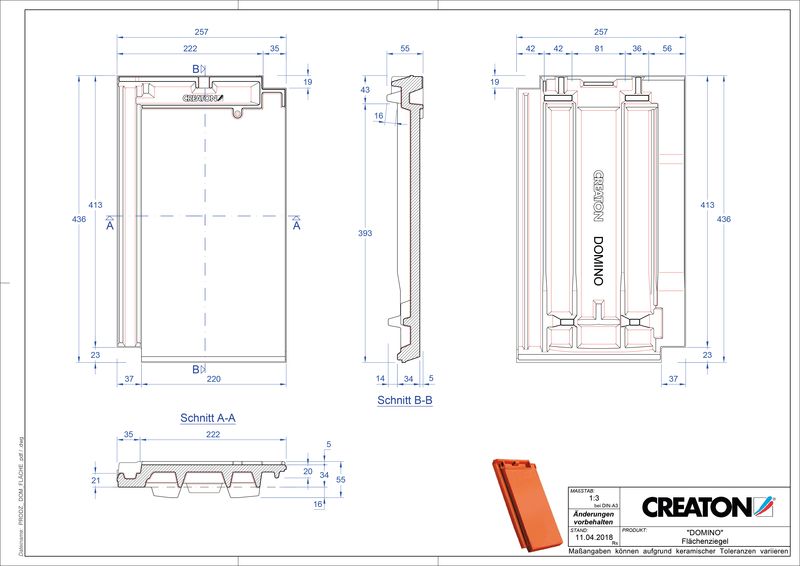

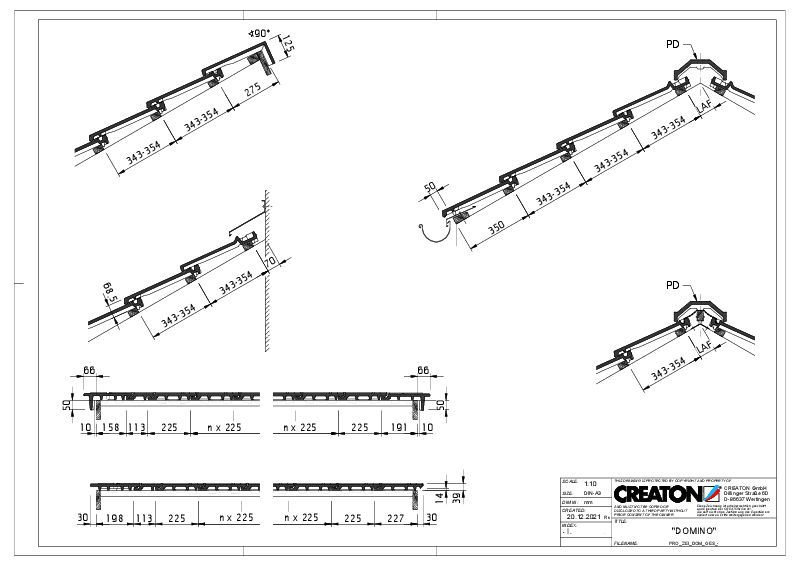

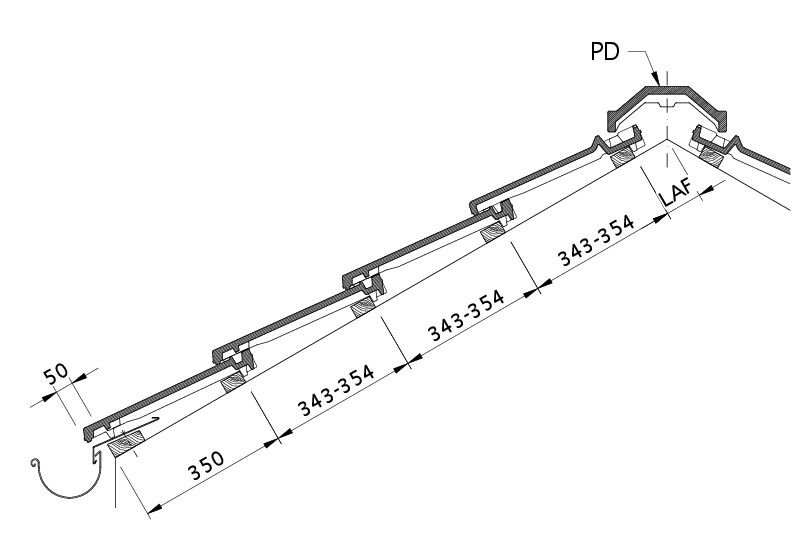

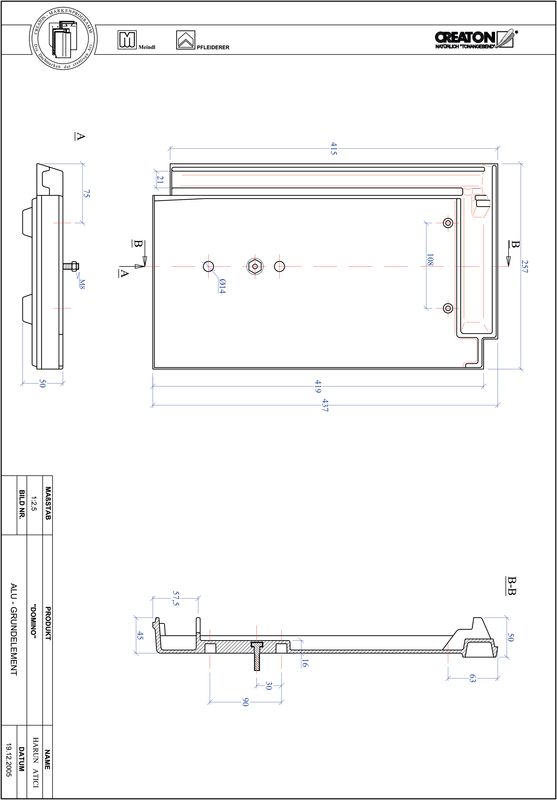

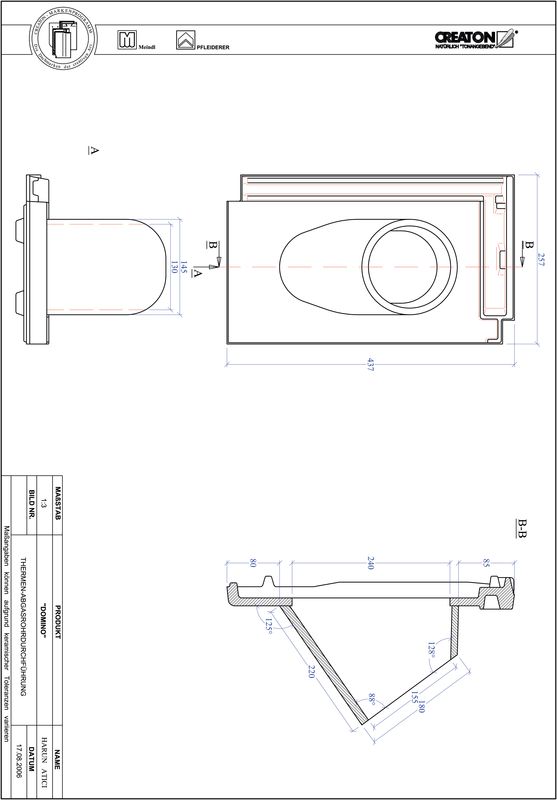

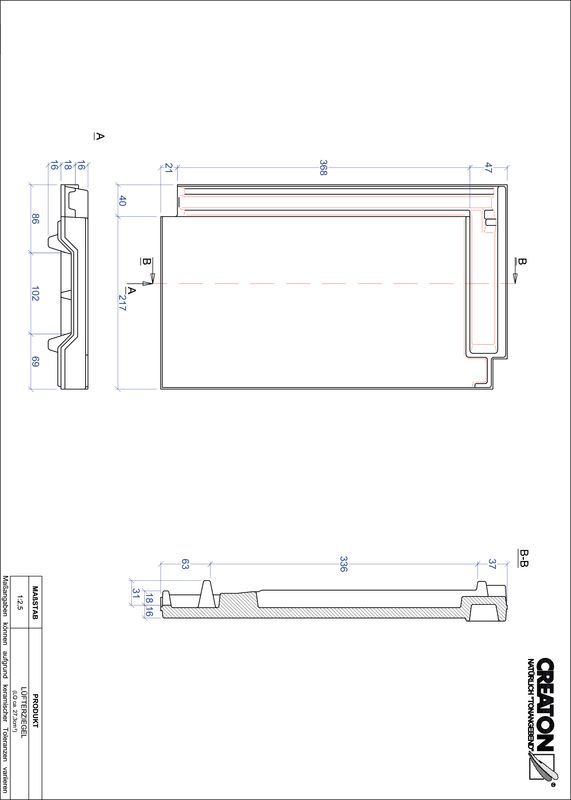

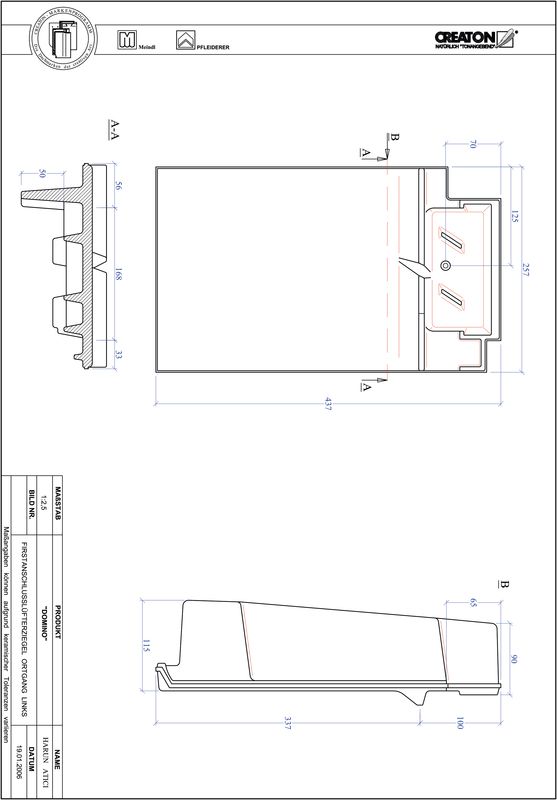

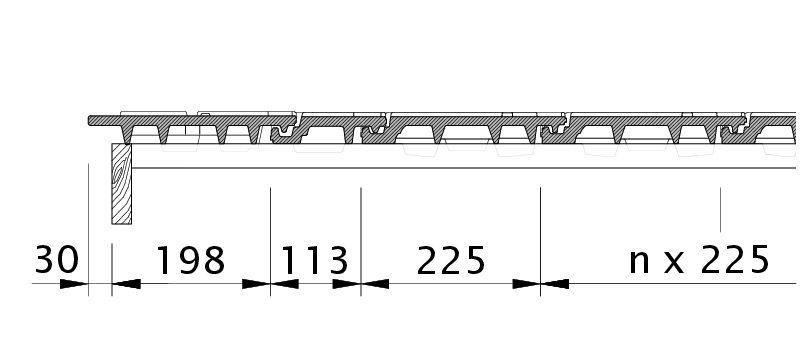

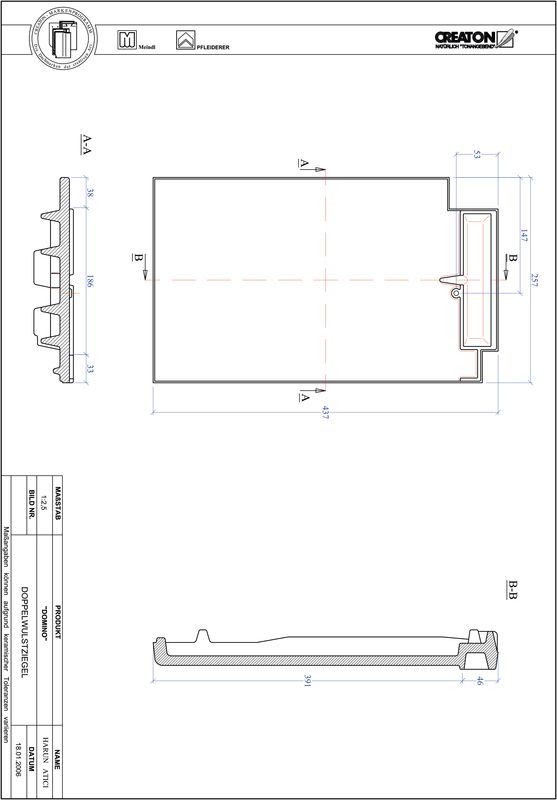

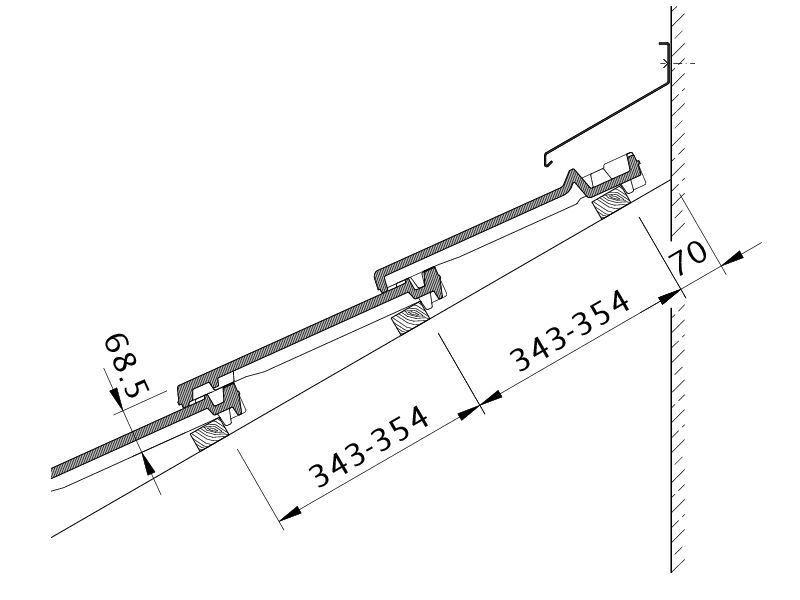

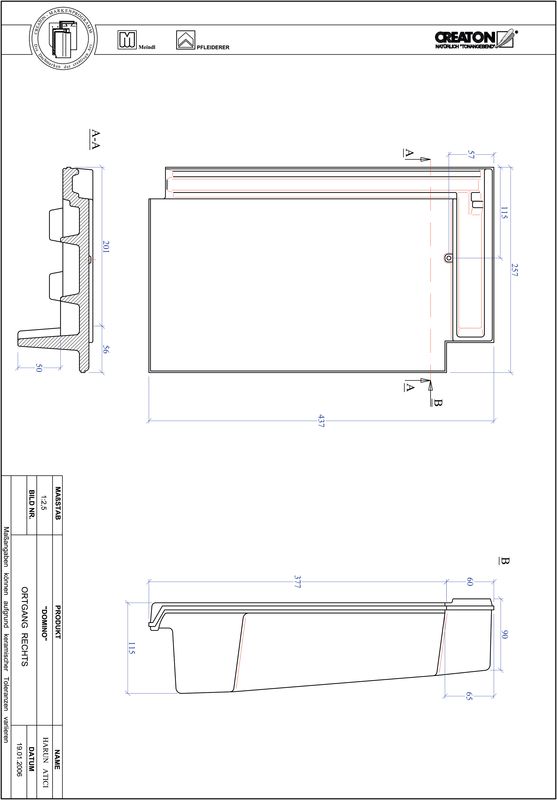

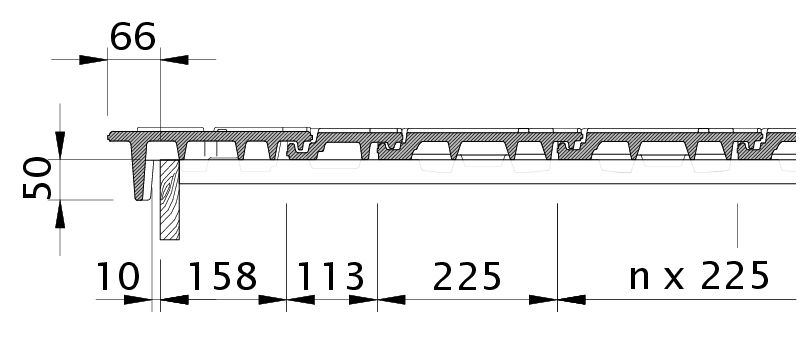

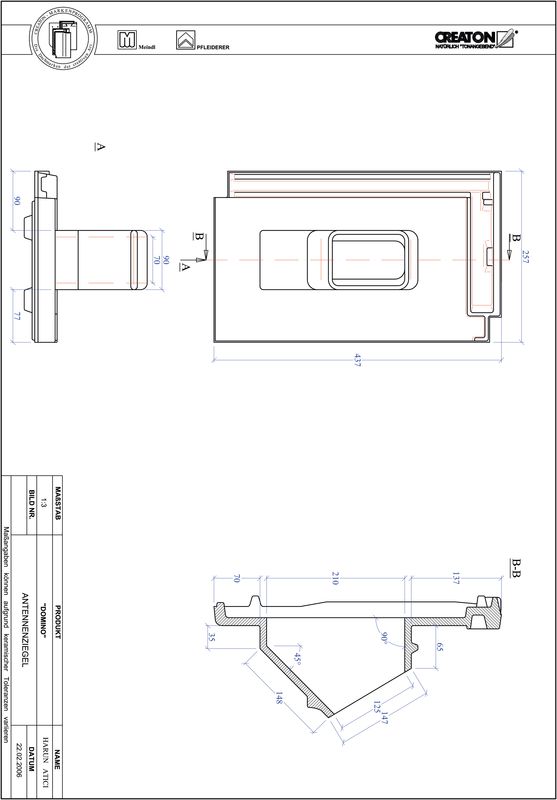

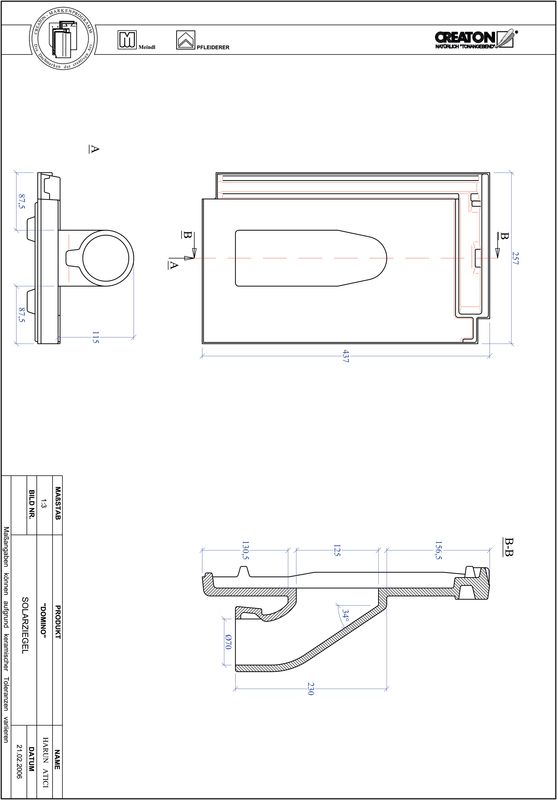

  • Die dargestellte technische Zeichnung ist nur ein Konstruktionsbeispiel.

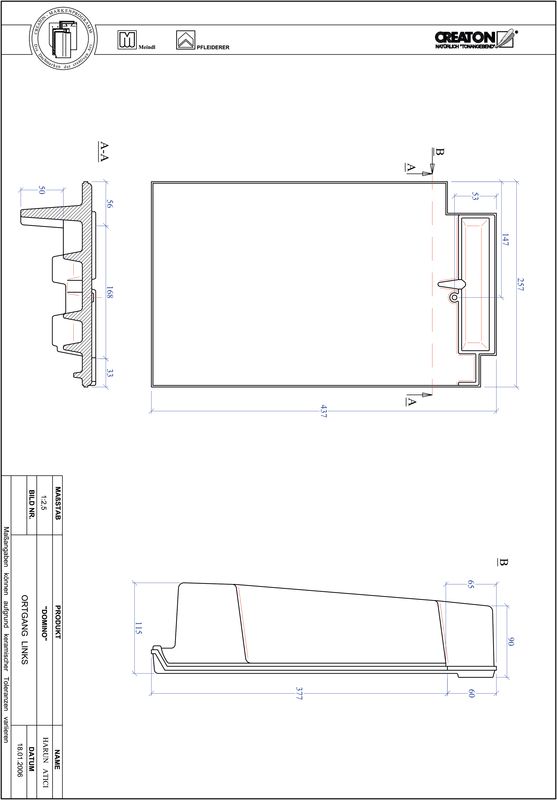

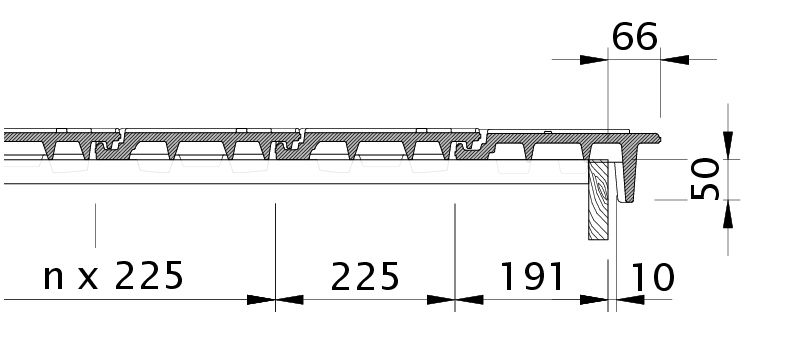

  • Laut dem Regelwerk des ZVDH soll bei Ortgangziegeln der Abstand zwischen Innenkante Ortganglappen und Außenkante Giebelwand bzw. Außenkante Bekleidung mindestens 1 cm betragen.
  • Bei den Vorgaben zu den Ausführungen des Unterdaches handelt es sich um CREATON Herstellerangaben, die von den Vorgaben nationaler Regelwerke (wie bspw. ZVDH, ÖNORM oder SIA-Normen) abweichen. Daher empfehlen wir Ihnen eine Abstimmung und schriftliche Einzelvereinbarung zwischen Ihnen als ausführendem Dachhandwerker und dem Endkunden bzw. Eigentümer der Immobilie. Diese dient der vertraglichen Absicherung beider Parteien, ergänzend zur Leistungsvereinbarung. Eine Vorlage einer solchen Einzelvereinbarungen finden Sie in den CREATON Musterschreiben zu jedem Tondachziegel- und Betondachsteinmodell unter www.creaton.de, www.creaton.at, oder www.creaton.ch
  • Bitte berücksichtigen Sie das Musterschreiben für die Regeldachneigungen CREATON.

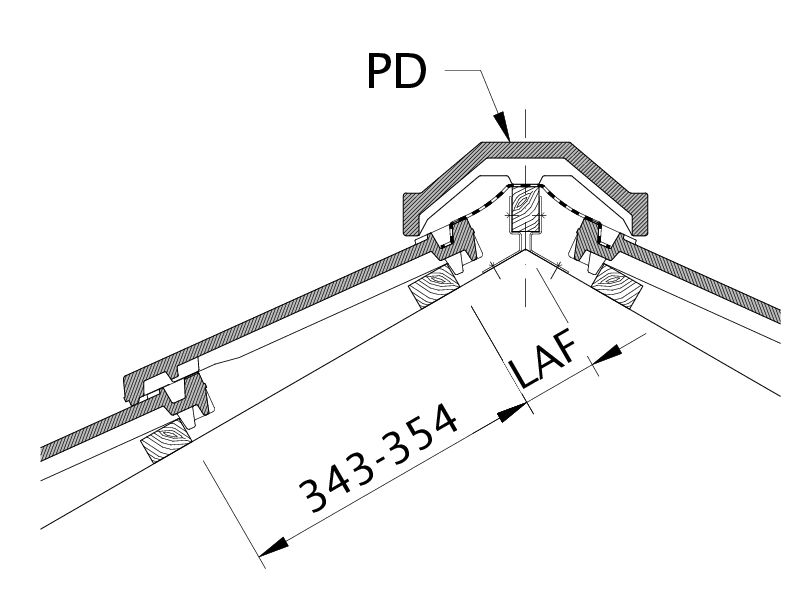

LAF-/FLA-WERTE

LAF-/FLA Werte in mm mit FALZ für 30x50-Lattung

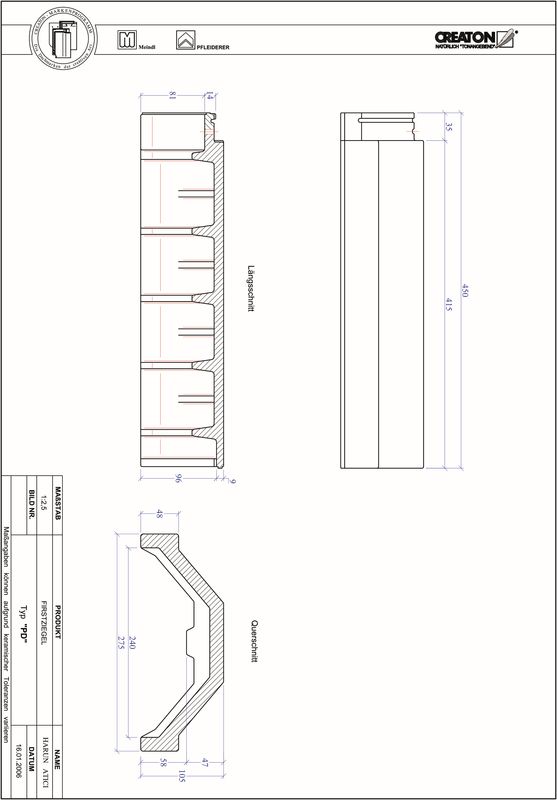

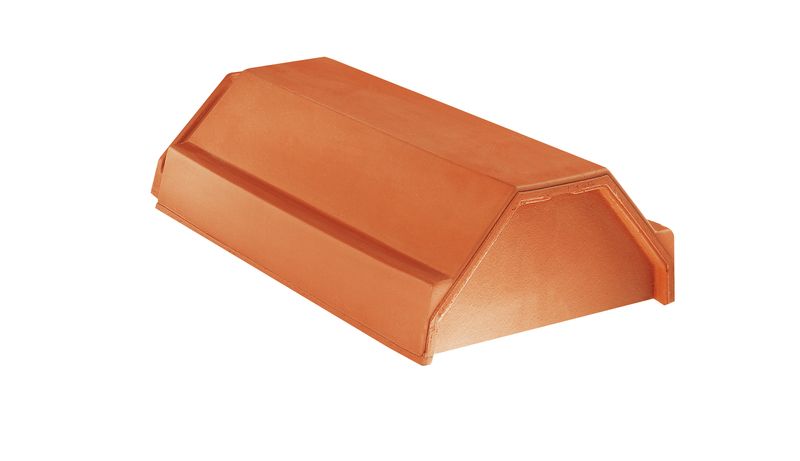

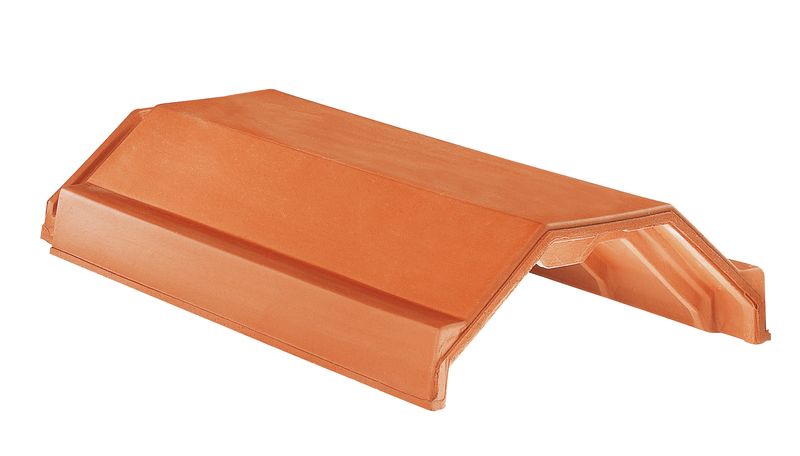

Bedarf Firstziegel (ca.)DN15°20°25°30°35°40°45°50°55°
PD 2.5 Stück/lfmLAF959085858585858585
PD 2.5 Stück/lfmFLA858070605040302515
LAF-/FLA Werte in mm mit FALZ für 40x60-Lattung
Bedarf Firstziegel (ca.)DN15°20°25°30°35°40°45°50°55°
PD 2.5 Stück/lfmLAF959080808080757070
PD 2.5 Stück/lfmFLA959080706050403525
LAF-/FLA Werte in mm mit FALZ für 50x50-Lattung
Bedarf Firstziegel (ca.)DN15°20°25°30°35°40°45°50°55°
PD 2.5 Stück/lfmLAF908575757070656060
PD 2.5 Stück/lfmFLA10510090807565555545
