CANTUS NUANCE dunkelbraun engobiert

CANTUS

Durchdacht und durchgefärbt.

  • Homogener Ziegelkörper mit durchgehender Farbschönheit dank feinster „KERALIS"-Rohstoffe und einer sorgfältigen Verarbeitung. An Schnittkanten oder bei Beschädigungen sind keine Nacharbeiten mehr notwendig.
  • Hohe Flexibilität und vereinfachte Verlegung durch einen Verschiebebereich von 38 mm
  • Die ausgeklügelte Verfalzungstechnik sichert eine optimale Wasserführung und bietet eine erhöhte Regeneintragsicherheit
  • Höchste Qualität wird durch beste Rohstoffe und das moderne, berührungsfreie Brennverfahren in der Flachbrand-Kassette sowie eine ständige Optimierung des Produktionsprozesses garantiert

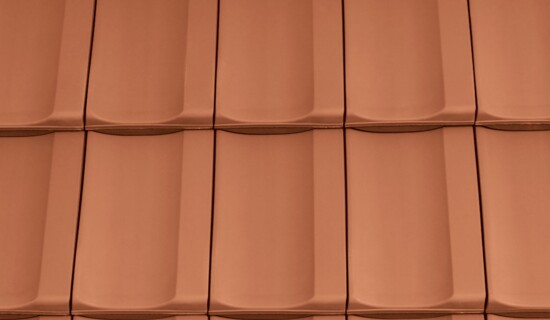

naturrot
naturrot
NUANCE kupferrot engobiert
NUANCE kupferrot engobiert
NUANCE schieferton engobiert
NUANCE schieferton engobiert
NUANCE schwarz matt engobiert
NUANCE schwarz matt engobiert
FINESSE weinrot glasiert
FINESSE weinrot glasiert
FINESSE schwarz glasiert
FINESSE schwarz glasiert
NOBLESSE kristall-schiefer glasiert
NOBLESSE kristall-schiefer glasiert

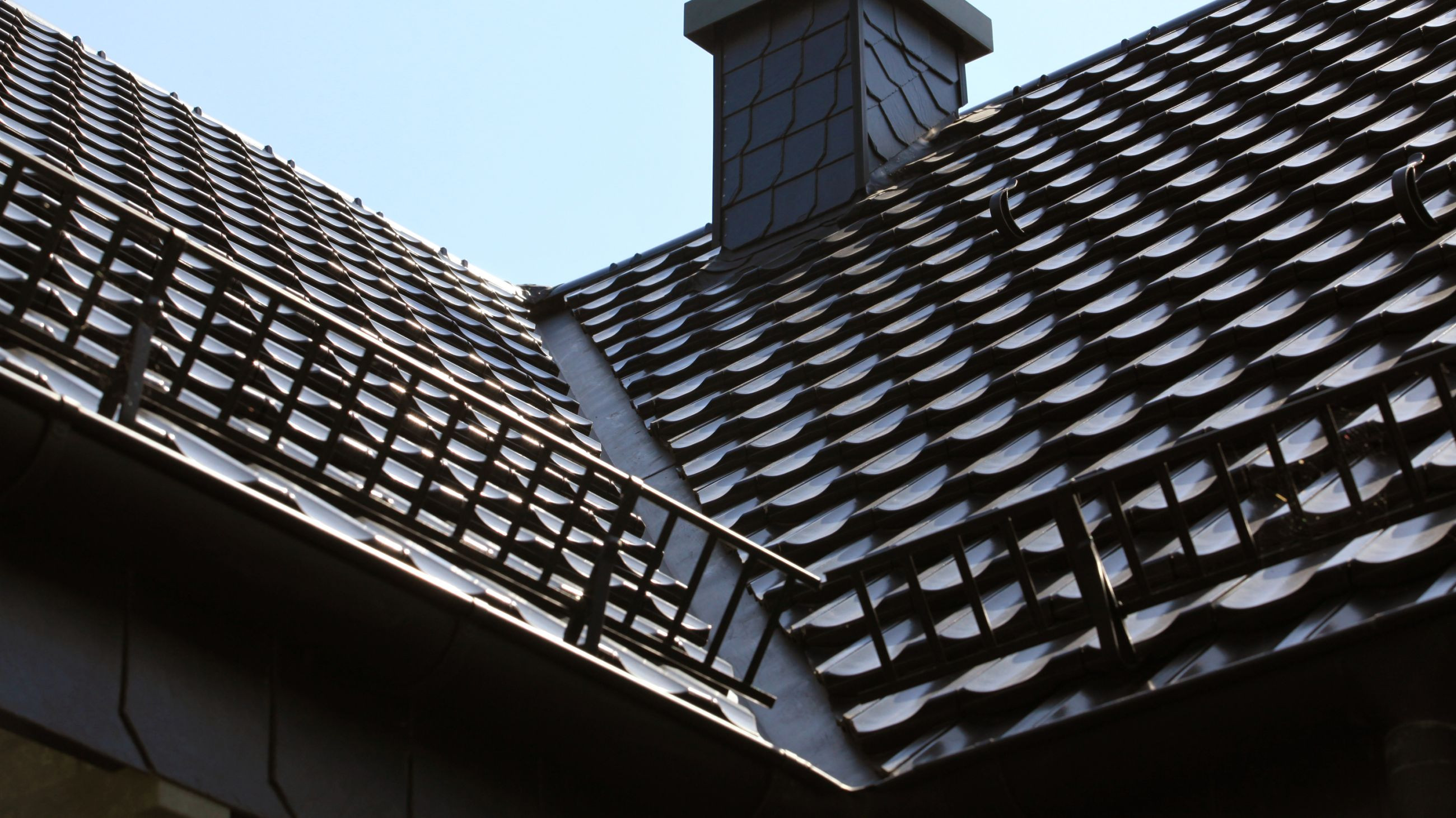

NOBLESSE kristall-schwarz glasiert
NOBLESSE kristall-schwarz glasiert

Technische Daten

Größe (ca.)265 x 450 mm
Deckbreite min. (ca.)222 mm
Deckbreite i.M. (ca.)223 mm
Deckbreite max. (ca.)224 mm
Decklänge min. (ca.)348 mm
Decklänge i.M. (ca.)366 mm
Decklänge max. (ca.)384 mm
Ziegelbedarf min. (ca.)11.8 Stück/m²
Ziegelbedarf i.M. (ca.)12.3 Stück/m²
Ziegelbedarf max. (ca.)12.9 Stück/m²
Gewicht je Stück (ca.)3.55 kg/Stück
Gewicht je m² (ca.)44.4 kg/m²
Gewicht je Palette (ca.)877 kg
Stück je Minipack5 Stück
Stück je Palette240 Stück

Einsatzbereiche

Zusatzmaßnahmen nach CREATON Herstellerangabe
18 °Regeldachneigung CREATON DE in Kombination mit Zusatzmaßnahmen nach Herstellerangaben
≥ 18 °Ausführung einer Unterspannung/Unterdeckung verklebt ohne Nageldichtung, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥ 16 °Ausführung einer Unterspannung/Unterdeckung verklebt ohne Nageldichtung, mögliche CREATON Produkte: DUO longlife ND extra
≥ 16 °Ausführung einer Unterspannung/Unterdeckung verklebt mit Nageldichtung, mögliche CREATON Produkte: DUO extra, DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥ 14 °Ausführung als regensicheres Unterdach, mögliche CREATON Produkte: DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥ 10 °Ausführung als wasserdichtes Unterdach, mögliche CREATON Produkte: QUATTRO longlife extra
- Ausführung als wasserdichtes Unterdach in 7° Sonderlösung verschweißt, bitte gesonderte Verlegerichtlinien beachten, mögliche CREATON Produkte: QUATTRO longlife extra

Verlegehinweise

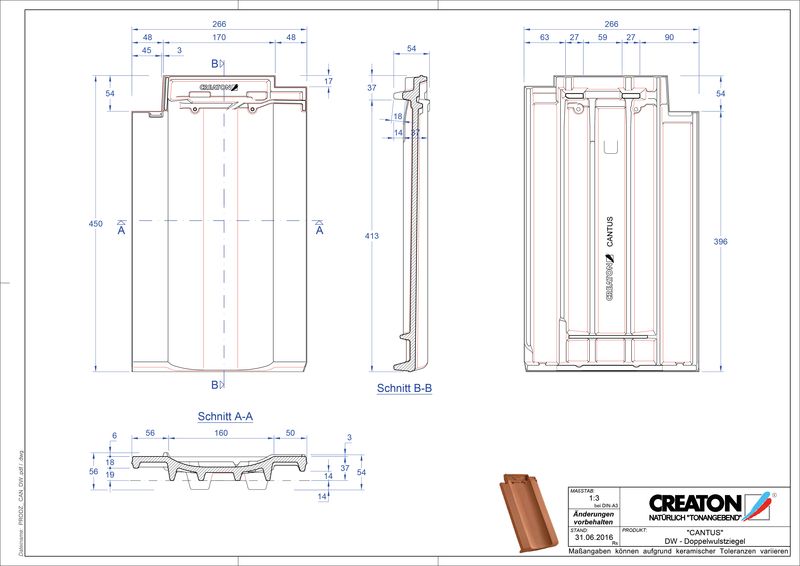

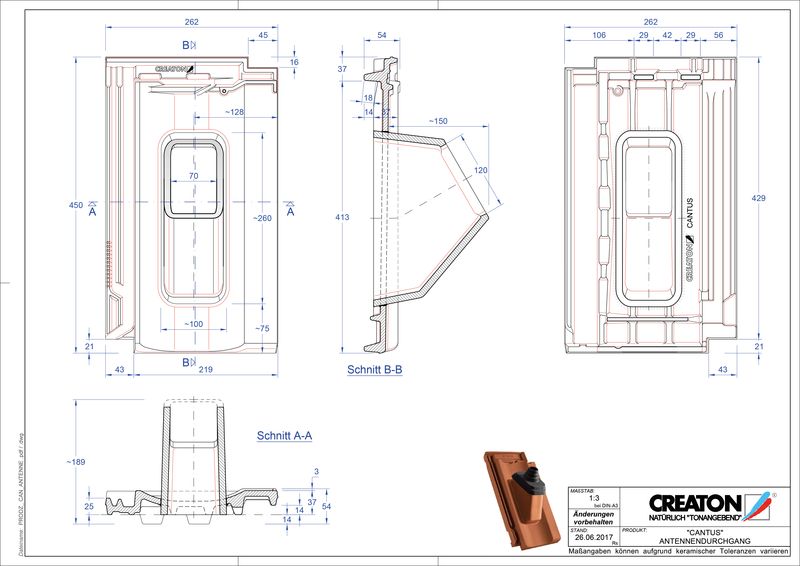

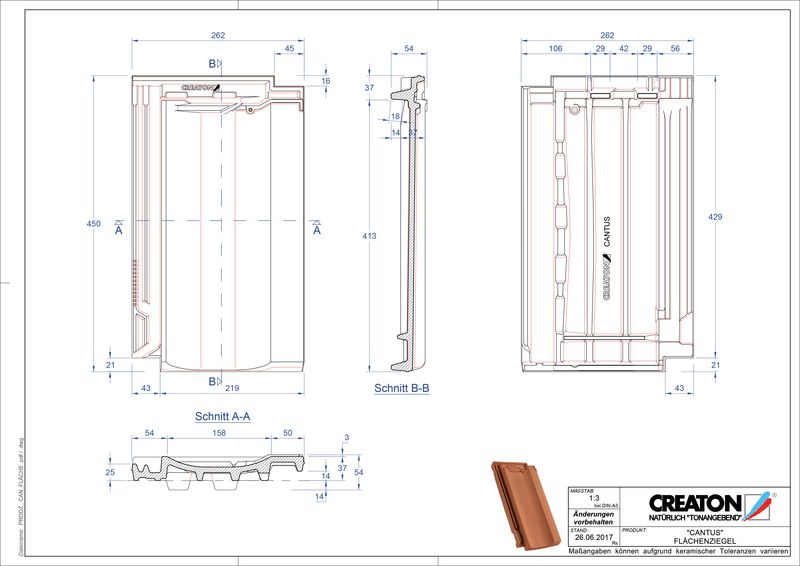

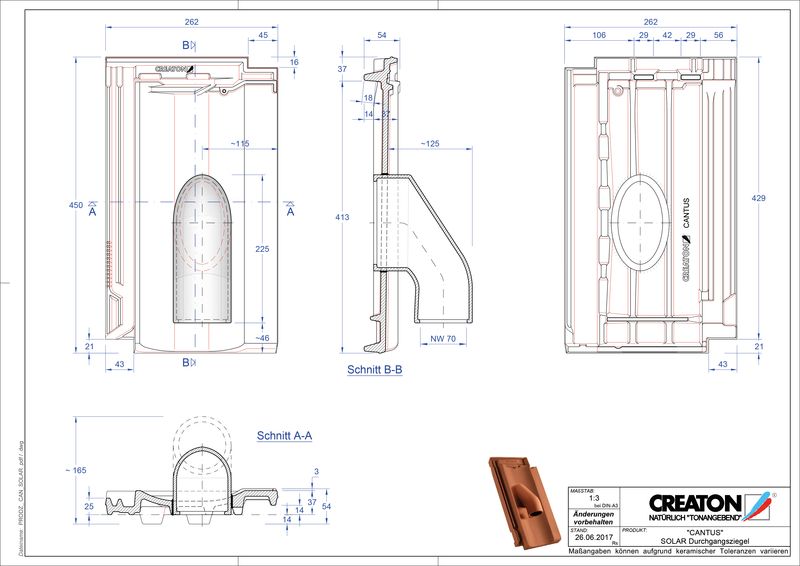

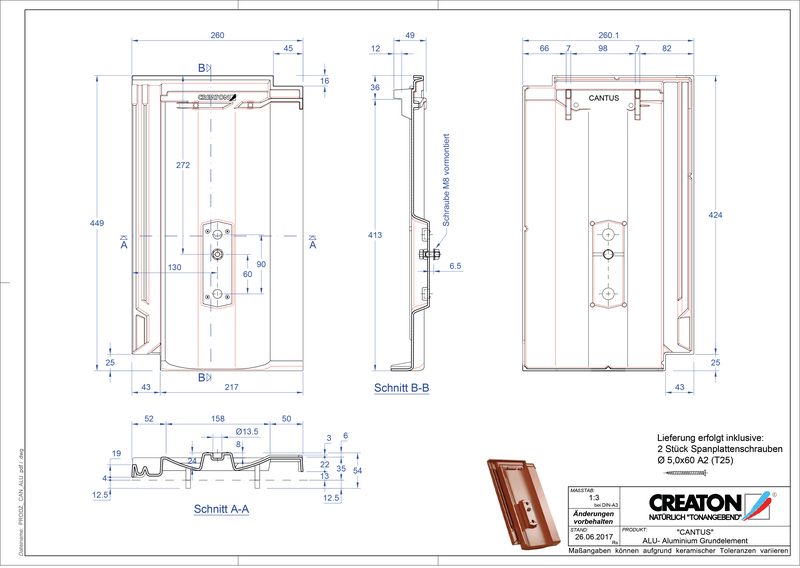

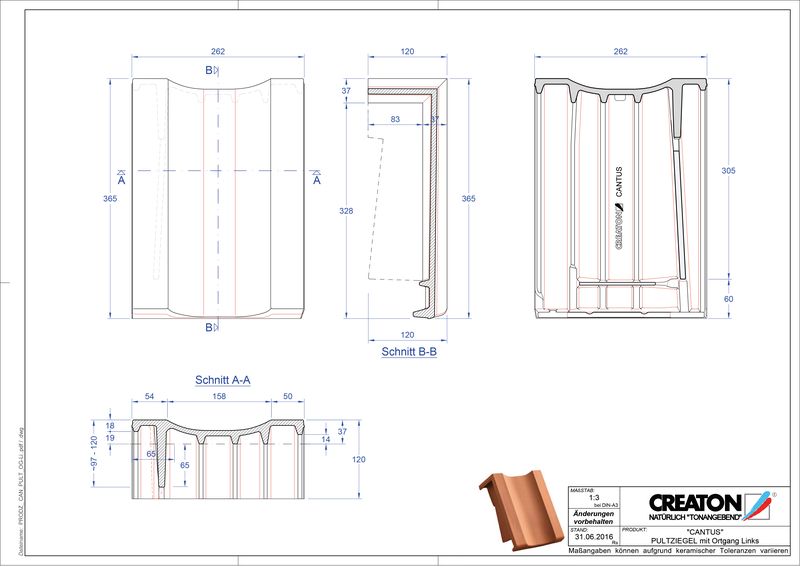

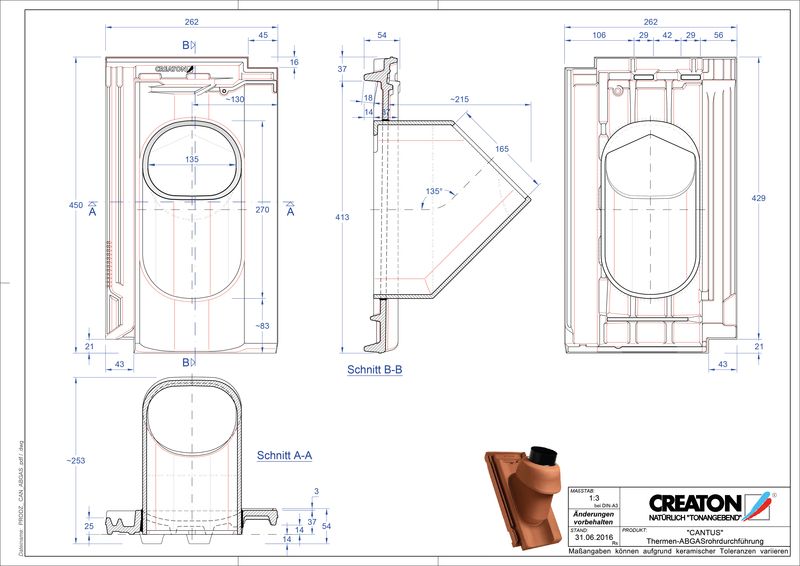

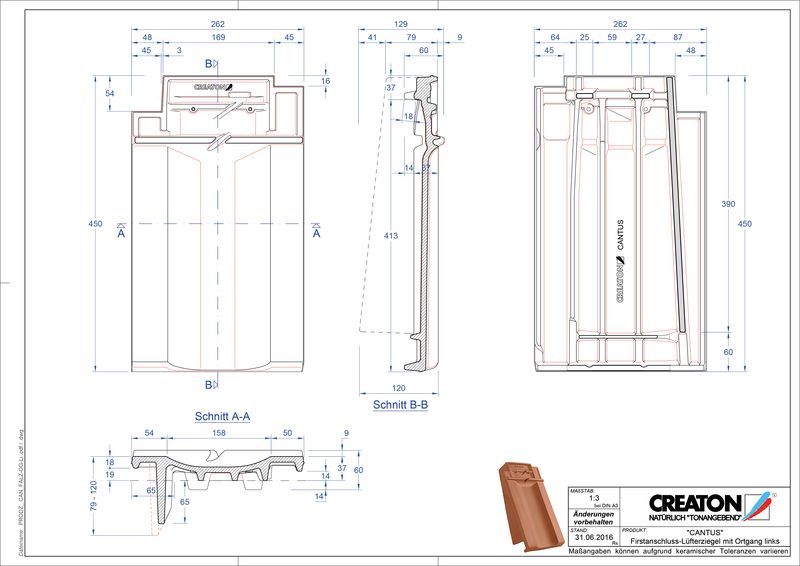

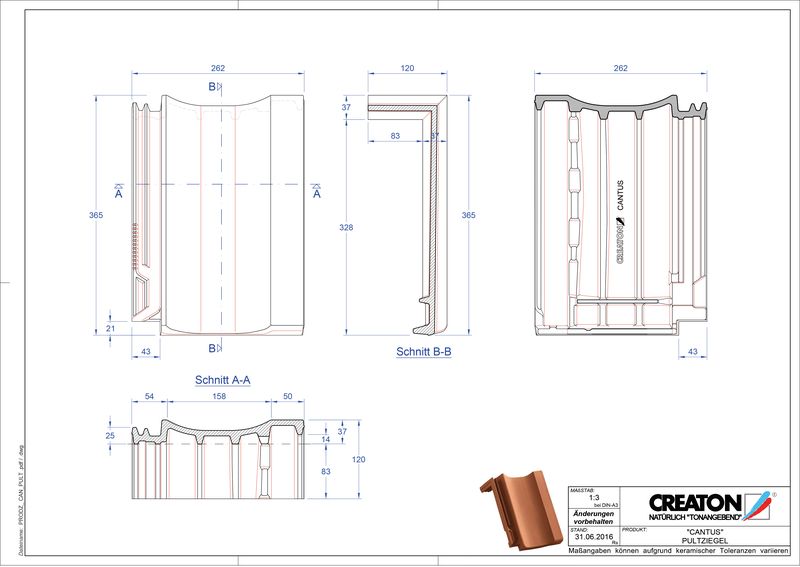

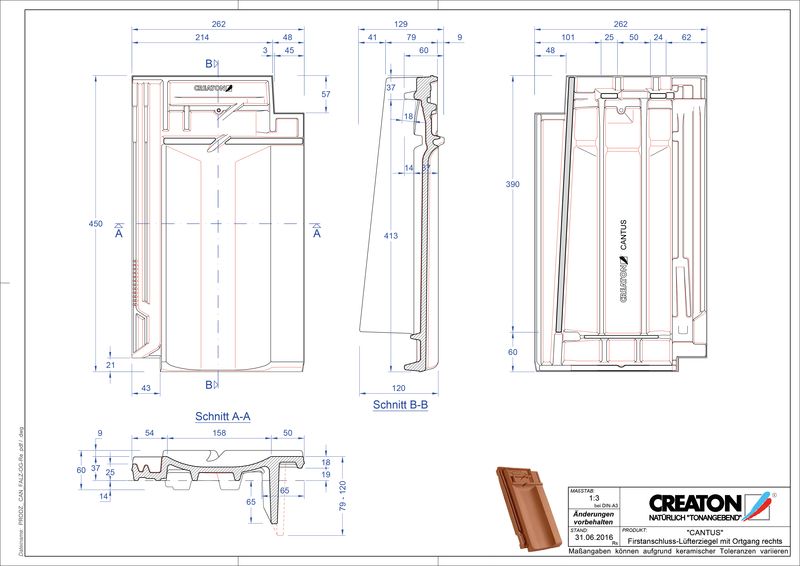

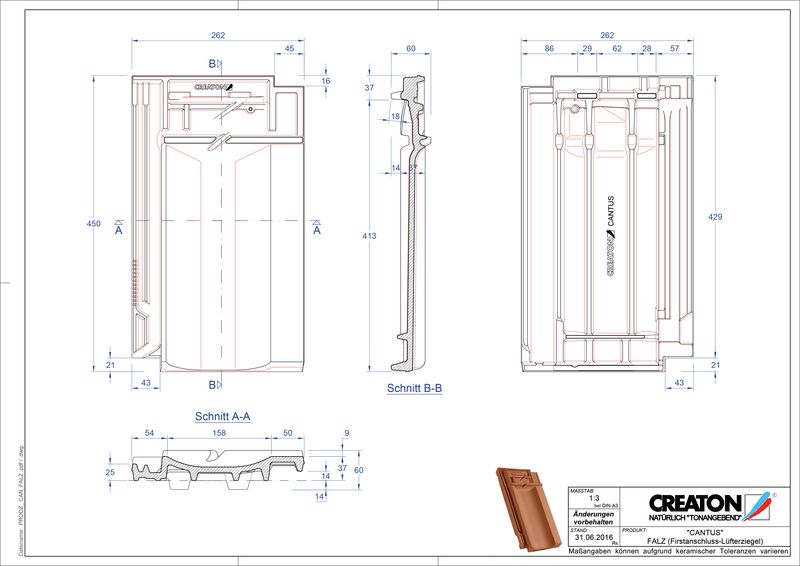

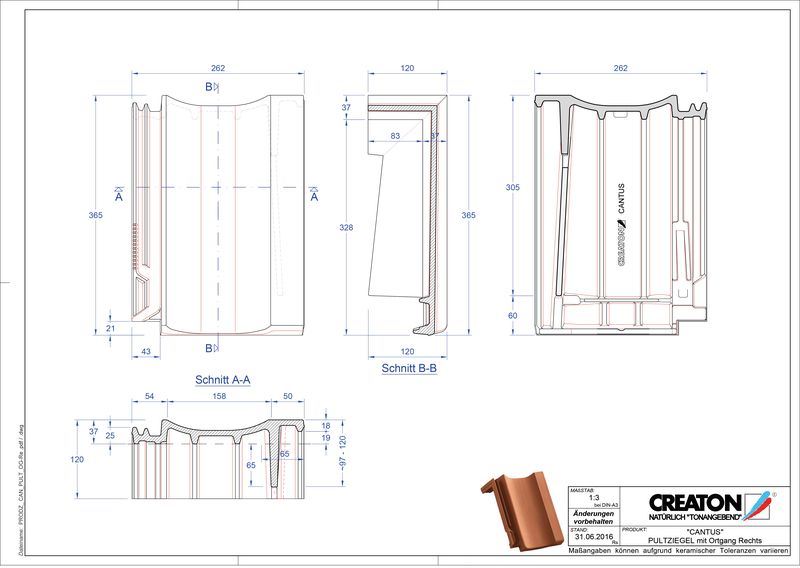

  • Die dargestellte technische Zeichnung ist nur ein Konstruktionsbeispiel.

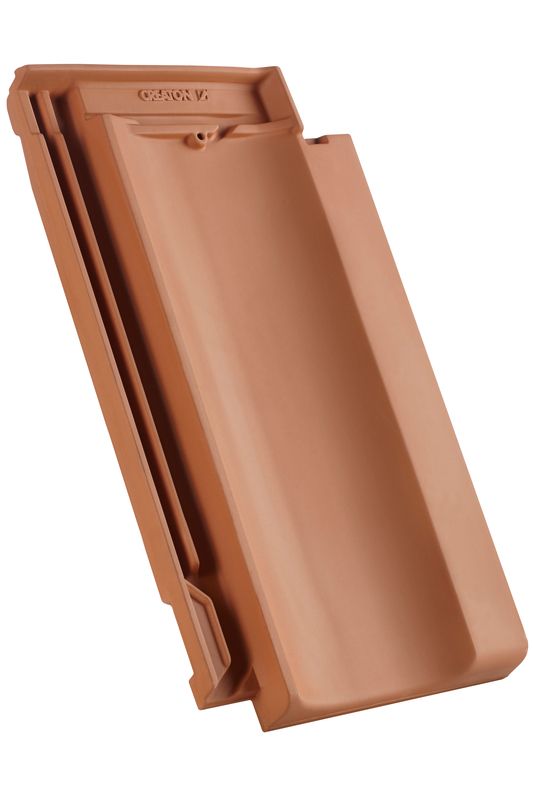

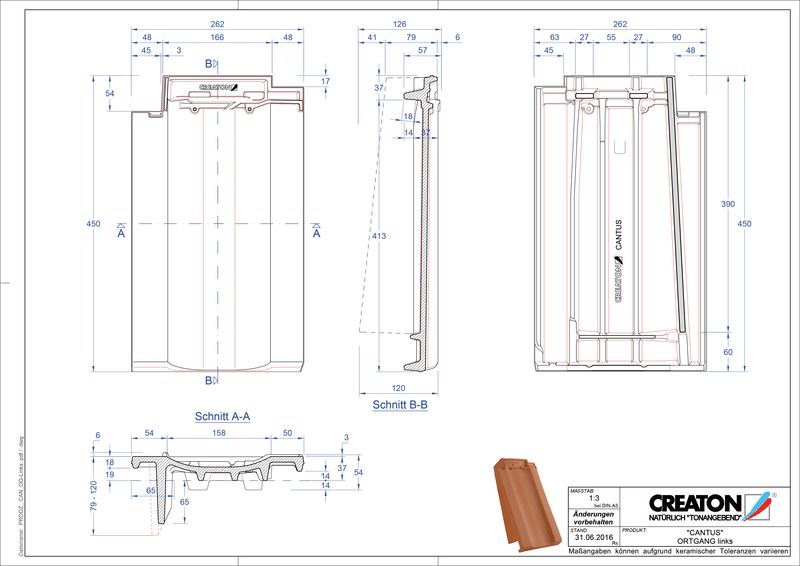

  • Laut dem Regelwerk des ZVDH soll bei Ortgangziegeln der Abstand zwischen Innenkante Ortganglappen und Außenkante Giebelwand bzw. Außenkante Bekleidung mindestens 1 cm betragen.
  • Bei den Vorgaben zu den Ausführungen des Unterdaches handelt es sich um CREATON Herstellerangaben, die von den Vorgaben nationaler Regelwerke (wie bspw. ZVDH, ÖNORM oder SIA-Normen) abweichen. Daher empfehlen wir Ihnen eine Abstimmung und schriftliche Einzelvereinbarung zwischen Ihnen als ausführendem Dachhandwerker und dem Endkunden bzw. Eigentümer der Immobilie. Diese dient der vertraglichen Absicherung beider Parteien, ergänzend zur Leistungsvereinbarung. Eine Vorlage einer solchen Einzelvereinbarungen finden Sie in den CREATON Musterschreiben zu jedem Tondachziegel- und Betondachsteinmodell unter www.creaton.de, www.creaton.at, oder www.creaton.ch
  • Bitte berücksichtigen Sie das Musterschreiben für die Regeldachneigungen CREATON.

LAF-/FLA-WERTE

LAF-/FLA Werte in mm mit FALZ für 30x50-Lattung
Bedarf Firstziegel (ca.)DN10°15°20°25°30°35°40°45°50°55°60°
PHP 2.6 Stück/lfmLAF60555550403530201510
PHP 2.6 Stück/lfmFLA1101059590858075706560
PP 2.5 Stück/lfmLAF7065605550454035353020
PP 2.5 Stück/lfmFLA105100908580706560504545
LAF-/FLA Werte in mm mit FALZ für 40x60-Lattung
Bedarf Firstziegel (ca.)DN10°15°20°25°30°35°40°45°50°55°60°
PHP 2.6 Stück/lfmLAF60555545353025105
PHP 2.6 Stück/lfmFLA1201151051009590858075
PP 2.5 Stück/lfmLAF706560504540352520155
PP 2.5 Stück/lfmFLA1151101009590807570605555
